天圆地方变径接头钣金展开结构

　　这类天圆地方变径结构，在通风除尘、物料输送、管道接驳场景里应用极广，但凡遇到方形设备接口与圆形管道对接的工况，都需要这类过渡连接件来消除截面形状差带来的流道突变，避免风道内产生涡流增大风阻，或是粉状物料输送时在转角处积料堵管。从实际工程落地的角度看，这类构件多采用薄板钣金折弯焊接成型，相比铸造或机加工的变径件，重量更轻、生产周期更短，适配现场安装的调整空间也更大，尤其适合大口径的通风管路接驳，毕竟大尺寸构件如果采用整铸工艺，不仅成本高，运输和现场吊装的难度也会成倍增加。

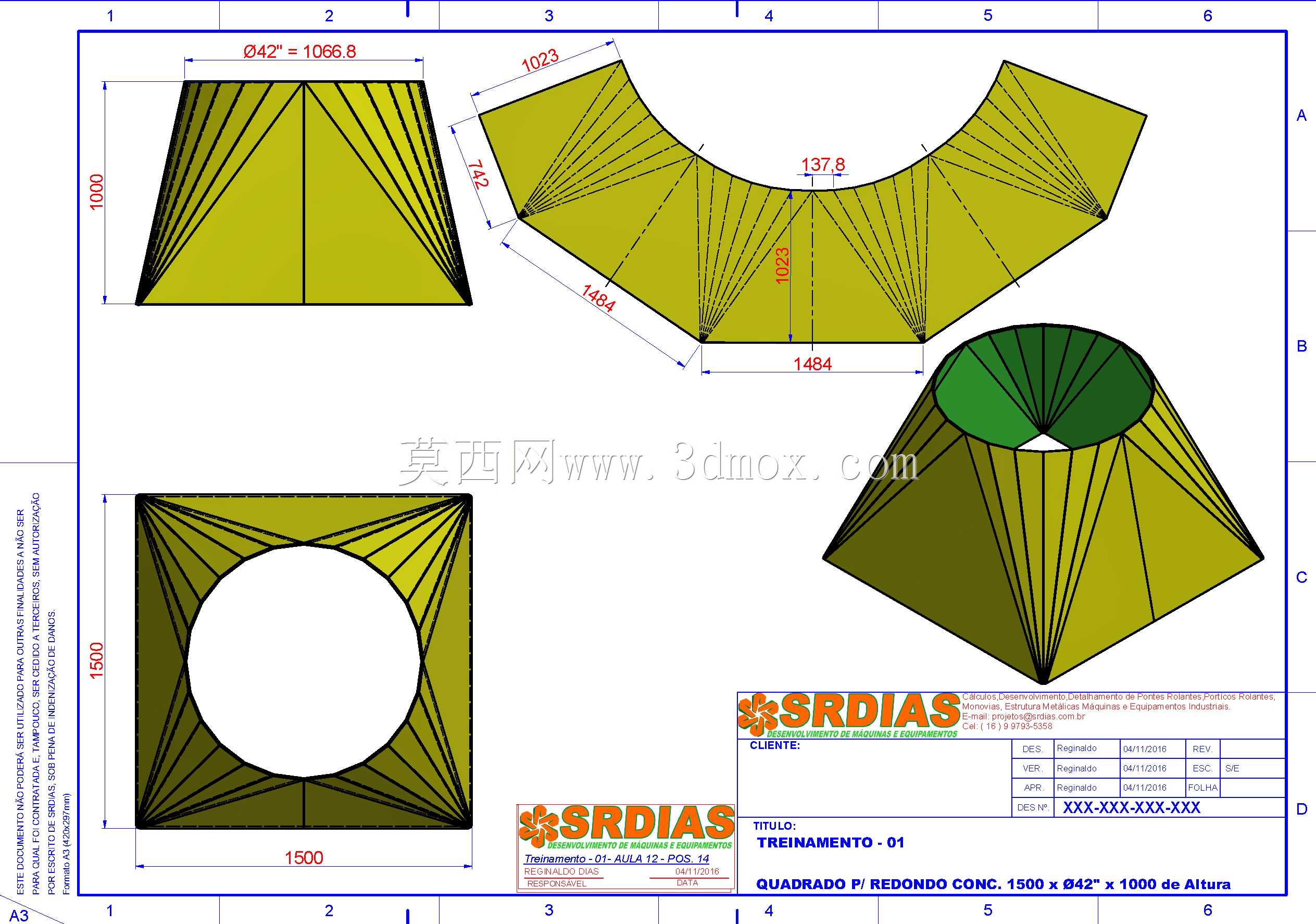

　　从结构设计逻辑来看，这个构件一端为边长1500mm的正方形接口，另一端为直径1066.8mm的圆形接口，整体连接高度1000mm，所有棱边的三角面分块都做了精确的展开计算，每一块扇形折弯面的边长、折弯角度都在展开图上做了明确标注，现场施工时只需要按照展开线切割板材，折弯后拼焊即可，不需要二次放样。很多现场施工人员做这类天圆地方时容易出现的问题就是展开计算误差，导致拼焊后两端接口的同轴度、平面度超差，要么接不上方形设备的法兰面，要么和圆管对接时出现错边，后续打胶密封都很难处理，而这套展开结构把每个分块的斜边长度、折弯处的收边尺寸都做了精确核算，从源头上避免了现场放样的误差。

　　在实际安装边界上，方形端的1500mm边长刚好适配常规的大型除尘设备出风口、空调机组送风箱的出口尺寸，圆形端的1066.8mm直径对应常用的42英寸标准通风管道规格，不需要额外做变径短节就能直接对接标准法兰，1000mm的过渡高度也刚好满足流道渐变的要求，不会因为过渡段太短导致气流转向过急，也不会因为过渡段太长浪费安装空间、增加材料成本。展开图里的分块逻辑也考虑了常规板材的幅面限制，每一块折弯板的尺寸都能在常规标准钢板上下料，不需要额外拼接小板，减少了焊缝数量，也就降低了后续漏风、积料的风险。

　　从功能特性来说，这类天圆地方构件除了截面过渡的作用，本身也能起到一定的气流整流效果，渐变的流道能让方形截面出来的紊乱气流逐步调整为圆管内的均匀层流，降低管路系统的噪音，在物料输送场景里，平滑的内壁过渡也能减少物料对管壁的冲刷，延长构件的使用寿命。设计时特意将所有三角分块的折弯线都做了等份处理，折弯成型后内壁没有明显的凸棱，不会出现挂料的问题，焊接处的坡口预留也在展开尺寸里做了补偿，焊后打磨完内壁能保持平滑过渡，不会因为焊缝凸起干扰流场。

　　很多新手设计这类钣金变径件时，容易忽略展开时的板厚补偿，导致折弯后接口尺寸出现偏差，这套结构在展开计算时已经提前考虑了薄板折弯的中性层偏移量，所有标注的下料尺寸都是实际切割尺寸，不需要现场施工人员再去核算板厚补偿量，拿到展开图就能直接下料生产，对于现场安装队伍来说能省不少放样的时间，也降低了对施工人员放样能力的要求，哪怕是经验不算特别丰富的钣金工，只要按照标注的尺寸折弯拼焊，就能做出符合尺寸要求的变径接头。另外在接口处，方形端和圆形端都预留了法兰翻边的余量，现场安装时可以直接在端部焊接角钢法兰或者做共板法兰，不需要额外接短节，进一步减少了现场的焊接工作量，也能更好地保证接口的密封性。
