分叉式高架物料输送栈桥结构设计

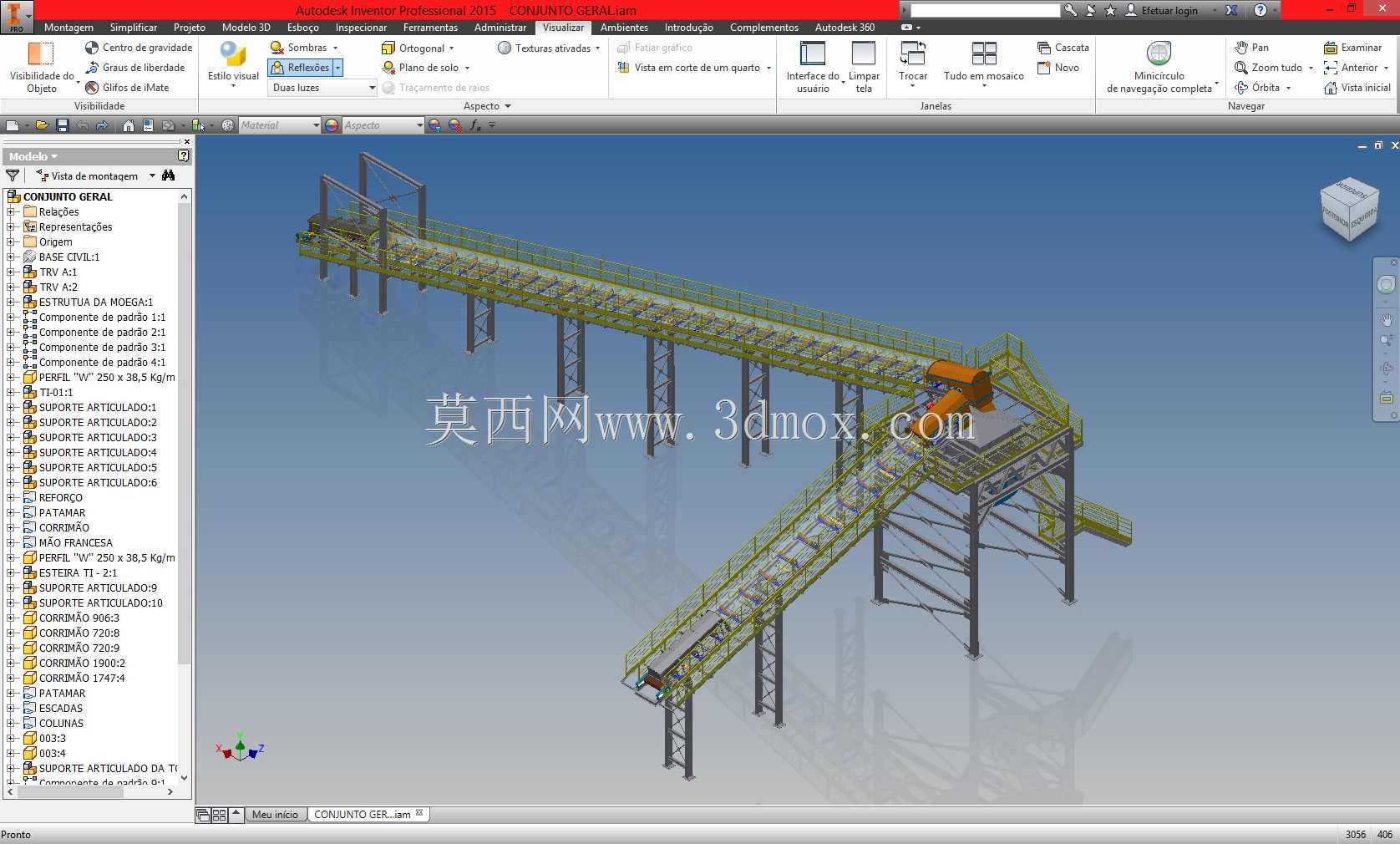

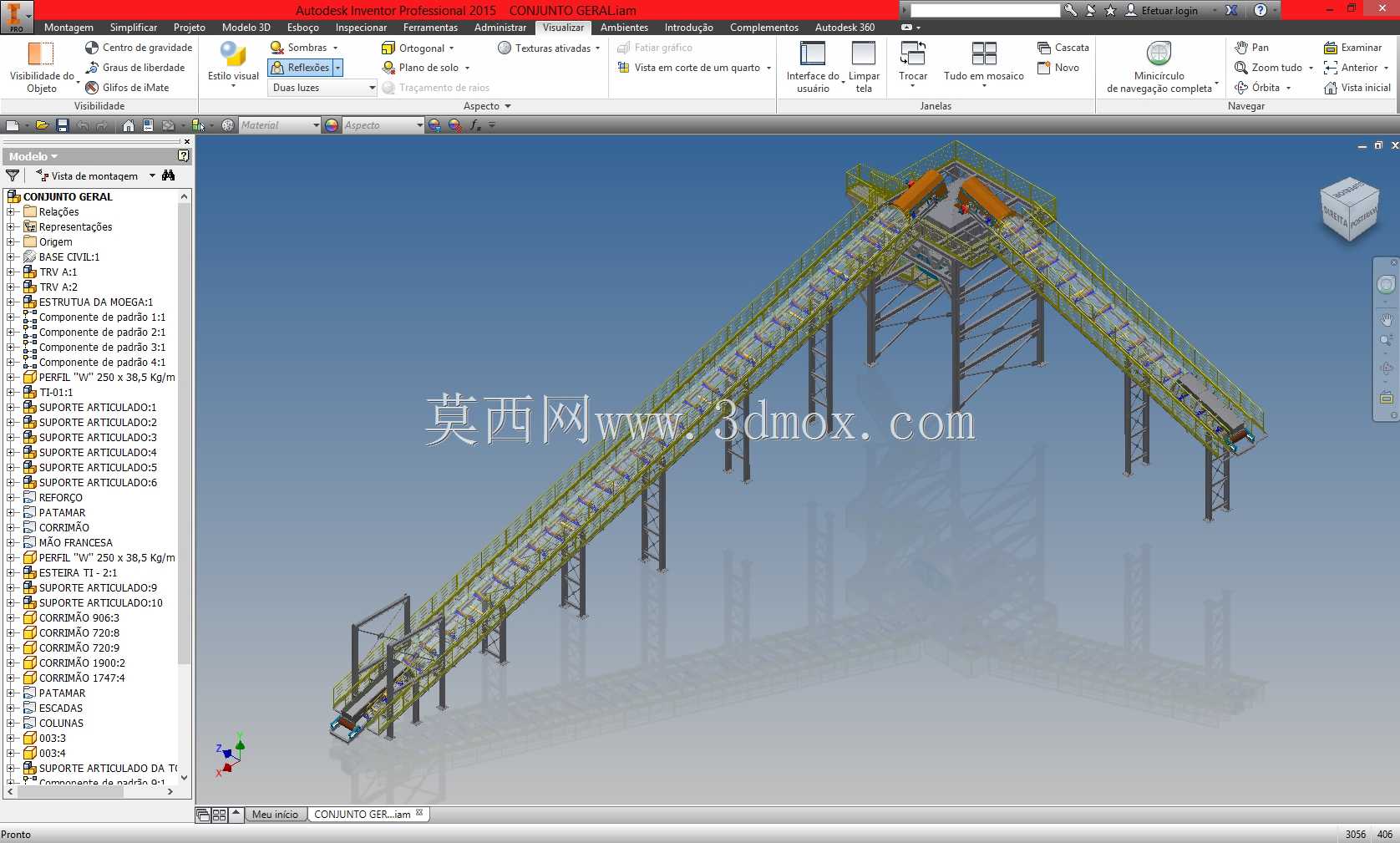

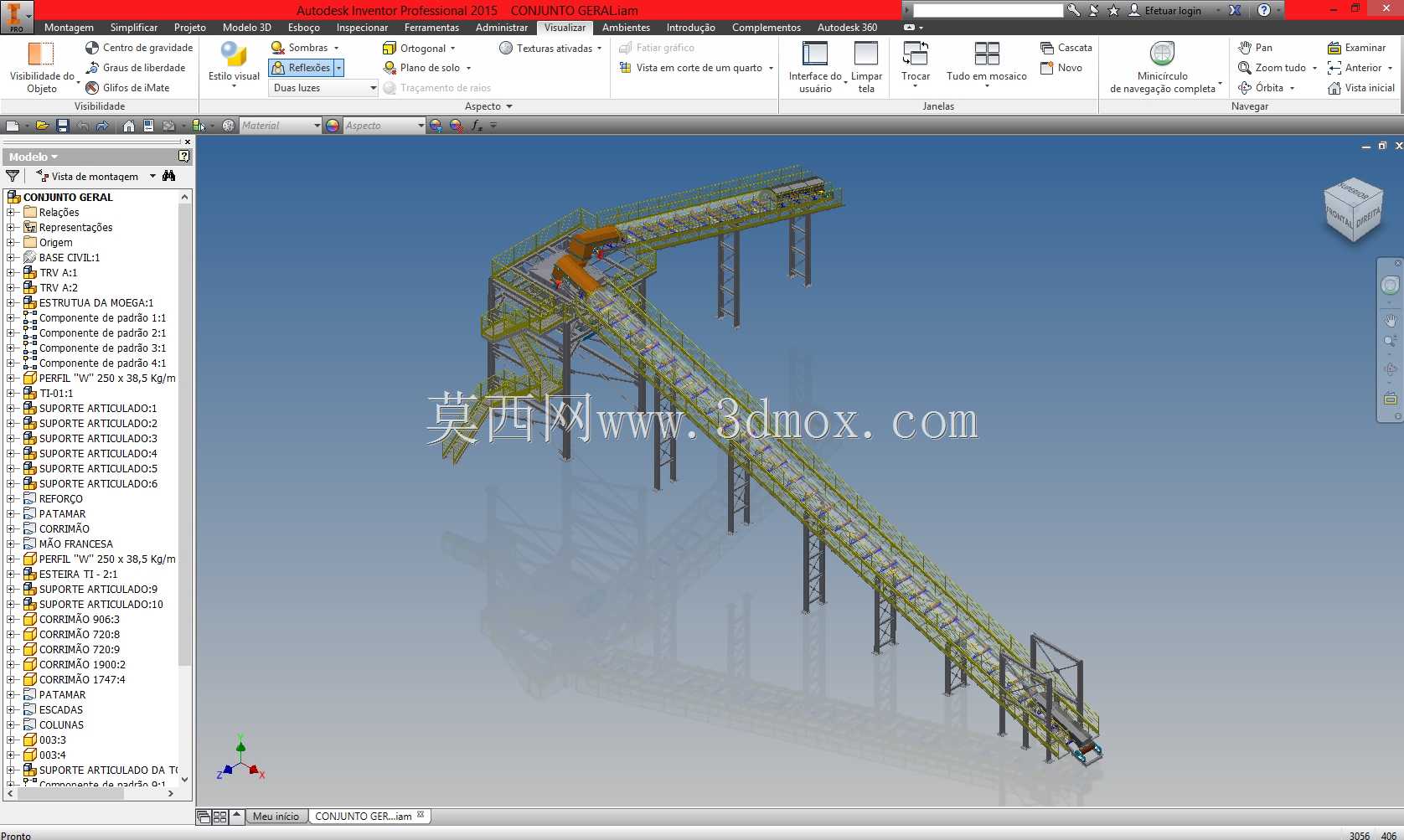

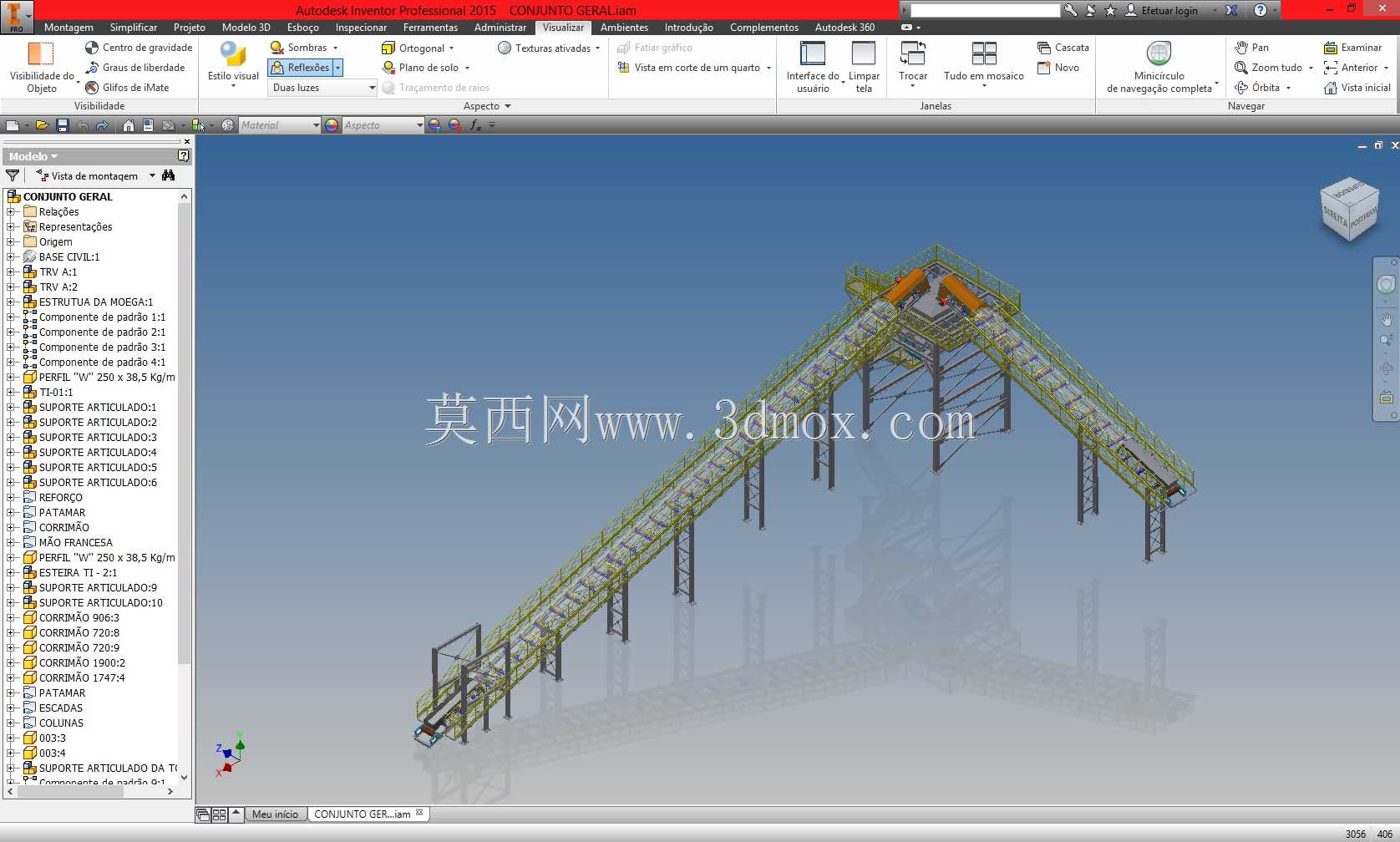

　　这套分叉式高架输送结构，主要应用于散料仓储、矿山中转、港口散货堆场这类需要单路进料、分路卸料的作业场景，解决单条输送线路无法同时向两个不同工位或堆场输送物料的痛点，相比架设两条独立输送线，能大幅减少场地占用、降低设备投入成本，同时减少进料端的物料转接环节，降低物料洒落、粉尘溢出的概率。从结构组成来看，整套设备包含主进料段、分叉转接段、两条分支输送段、支撑钢支架、侧边防护护栏几个核心部分，主进料段承接上游输送设备送来的物料，通过分叉位置的内部导流结构，可根据作业需求将物料分配至任意一条分支输送段，或是按比例同时向两条分支输送段送料，适配不同的物料堆存、转运动作需求。设计过程中首先要考虑的是载荷传递路径，整套栈桥的自重、

　　输送带上的物料动载荷、检修人员的活载荷，都会通过每一组支腿传递到地面基础，因此支腿的排布间距经过严格核算，在主进料段靠近分叉位置的区域，因为承载了两个分支段的部分载荷，支腿的排布密度更高，单根支腿采用型钢焊接的格构式结构，相比单根H型钢支腿，在同等用钢量下抗侧倾、抗振动的性能更优，能抵消输送带运行过程中产生的周期性振动，避免结构长期运行出现焊缝疲劳开裂的问题。输送段的主体框架采用标准化的型钢桁架结构，侧边的防护护栏高度符合工业作业平台的安全规范，护栏与主框架采用螺栓连接，方便后期检修时局部更换，输送带的托辊组安装位在框架上预留了长圆孔调节余量，安装时可根据输送带的张紧情况、跑偏情况微调托辊的位置，降低现场安装调试的难度。

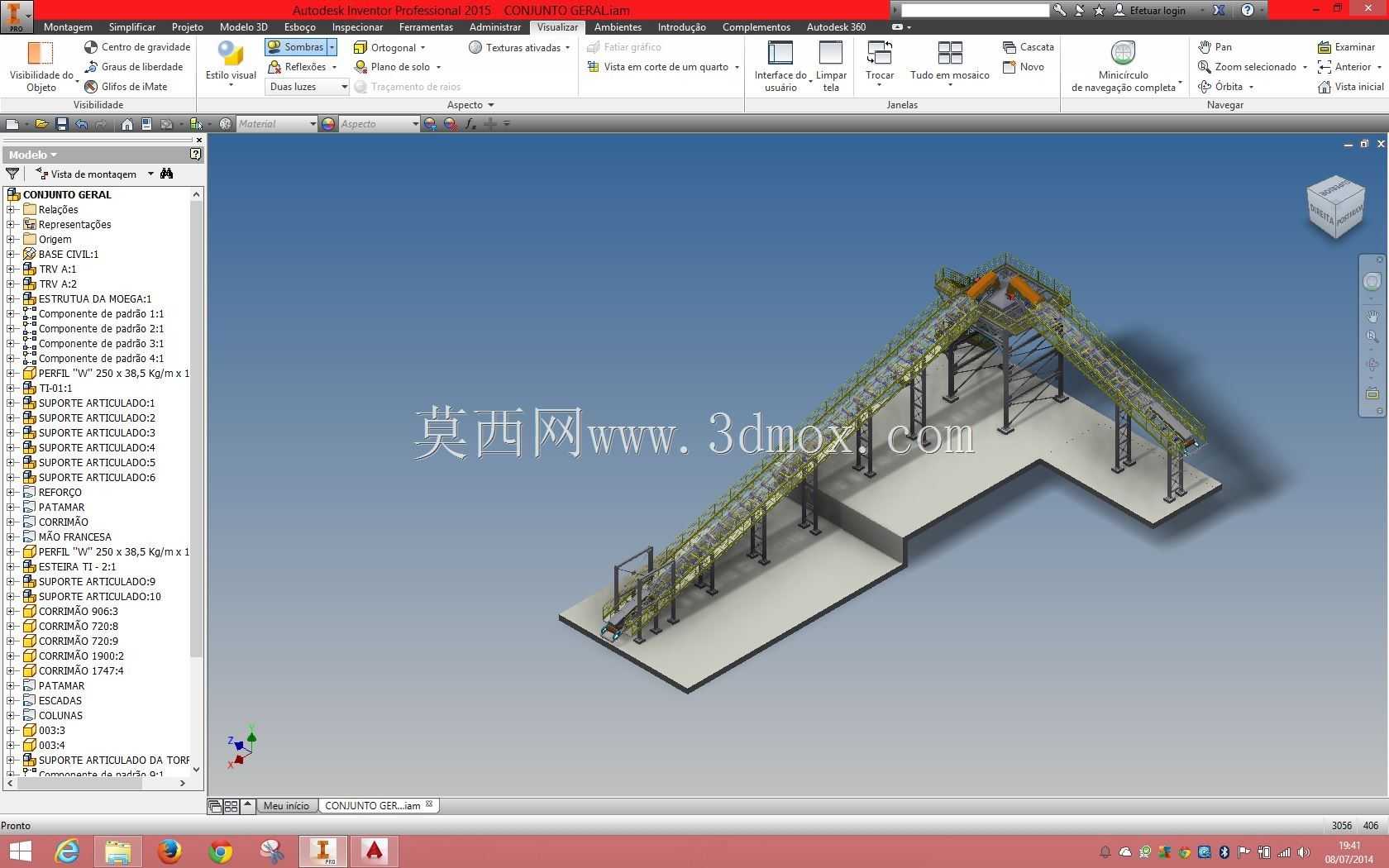

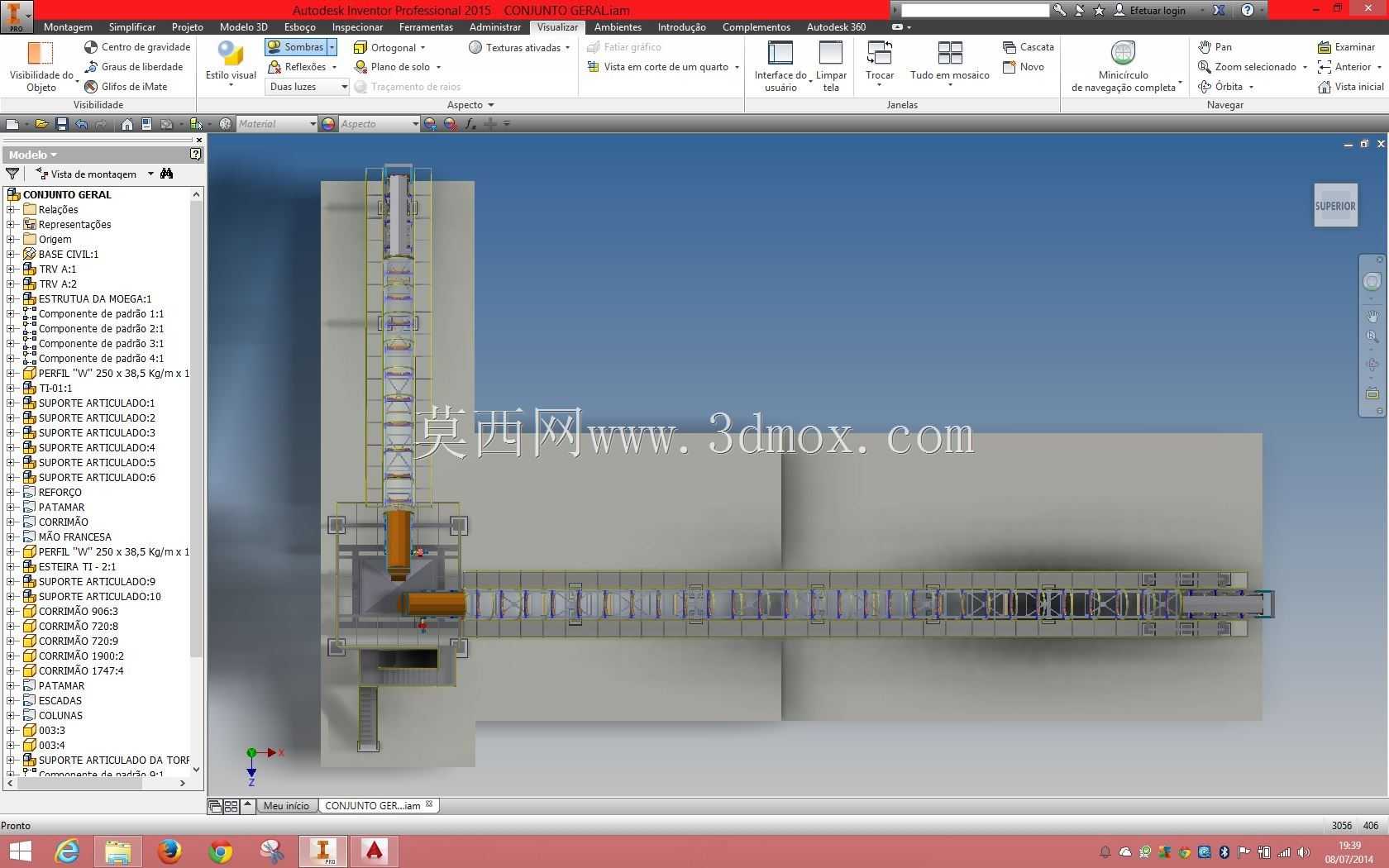

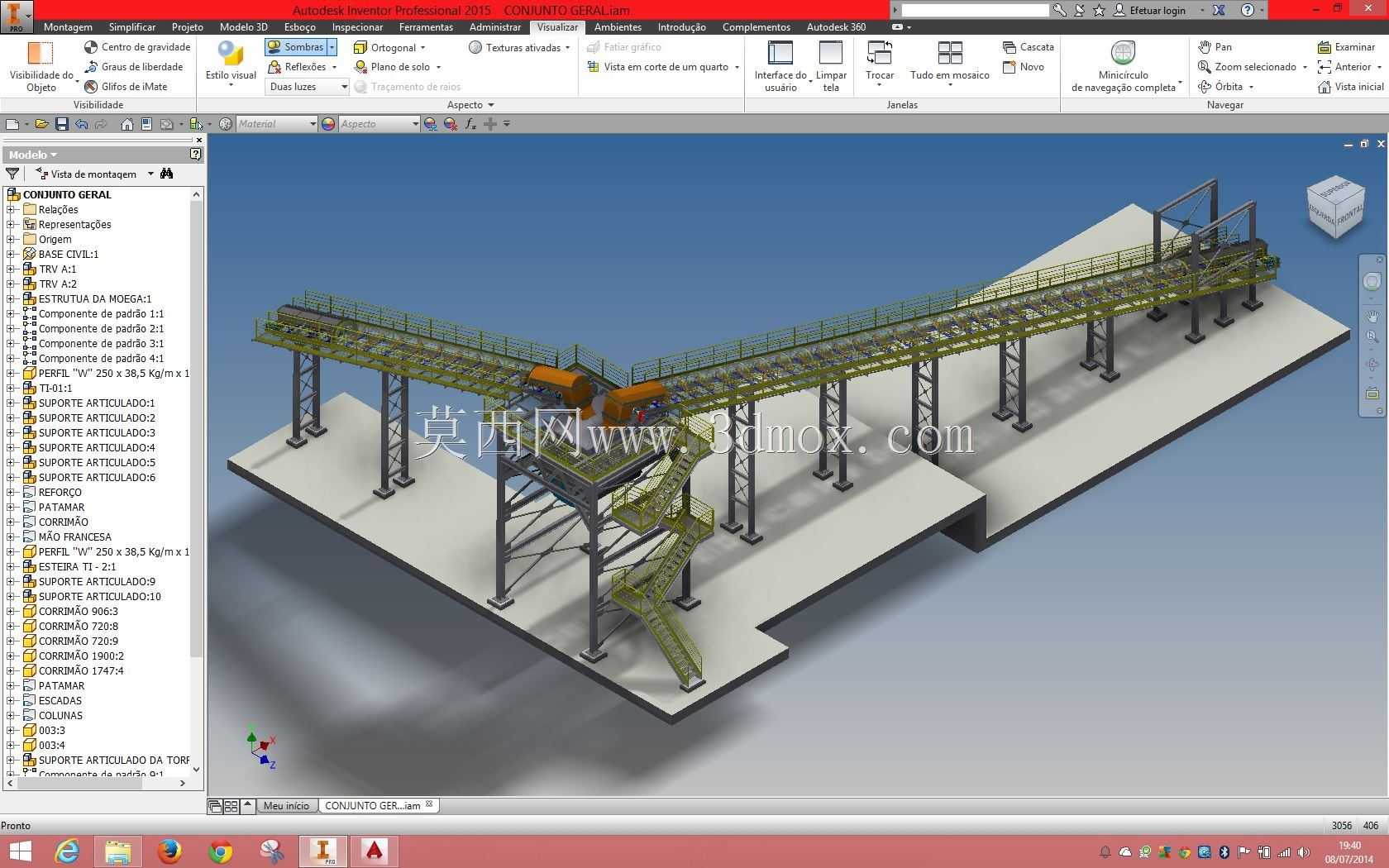

　　分叉转接段是整套结构的设计核心，内部的导流挡板采用耐磨钢板焊接而成，挡板的倾斜角度经过物料安息角核算，确保散料下落过程中不会出现积料堵料的问题，同时挡板表面可根据输送物料的磨琢性选择加装耐磨衬板，延长转接段的使用寿命，分叉位置的壳体采用全封闭设计，可配套除尘接口接入厂区除尘系统，控制散料转接过程中的粉尘扩散。从安装边界来看，整套栈桥的进料端高度与上游输送设备的卸料高度匹配，两个分支段的卸料端高度分别对应下游接料设备或者堆场的受料点高度，支腿底部预留了地脚螺栓安装板，安装时需要先对地面做硬化处理，按照支腿的排布位置预埋地脚螺栓，整套结构安装完成后需要调整整体水平度，确保输送带的运行轨迹不会出现偏移。在实际作业过程中，

　　这套结构可适配煤炭、矿石、粮食、建筑骨料等多种散状物料的输送需求，输送能力可根据带宽、带速的调整适配不同的产能要求，高架式的设计不占用地面通行空间，栈桥下方可正常通行巡检车辆、布置其他辅助管线，对于场地紧张的厂区、堆场来说空间利用率更高。设计时还考虑了户外使用的耐候性，所有钢结构件表面都做了抛丸除锈后喷涂防腐漆的处理，在多雨、高腐蚀的使用场景下，还可选择镀锌处理或者采用耐候钢材质，延长结构的整体使用寿命，护栏的踢脚板设计可避免检修工具、杂物从栈桥掉落，保障下方作业区域的人员安全。
