德塞拉多水平恩塔拉达德瓜传感装置结构

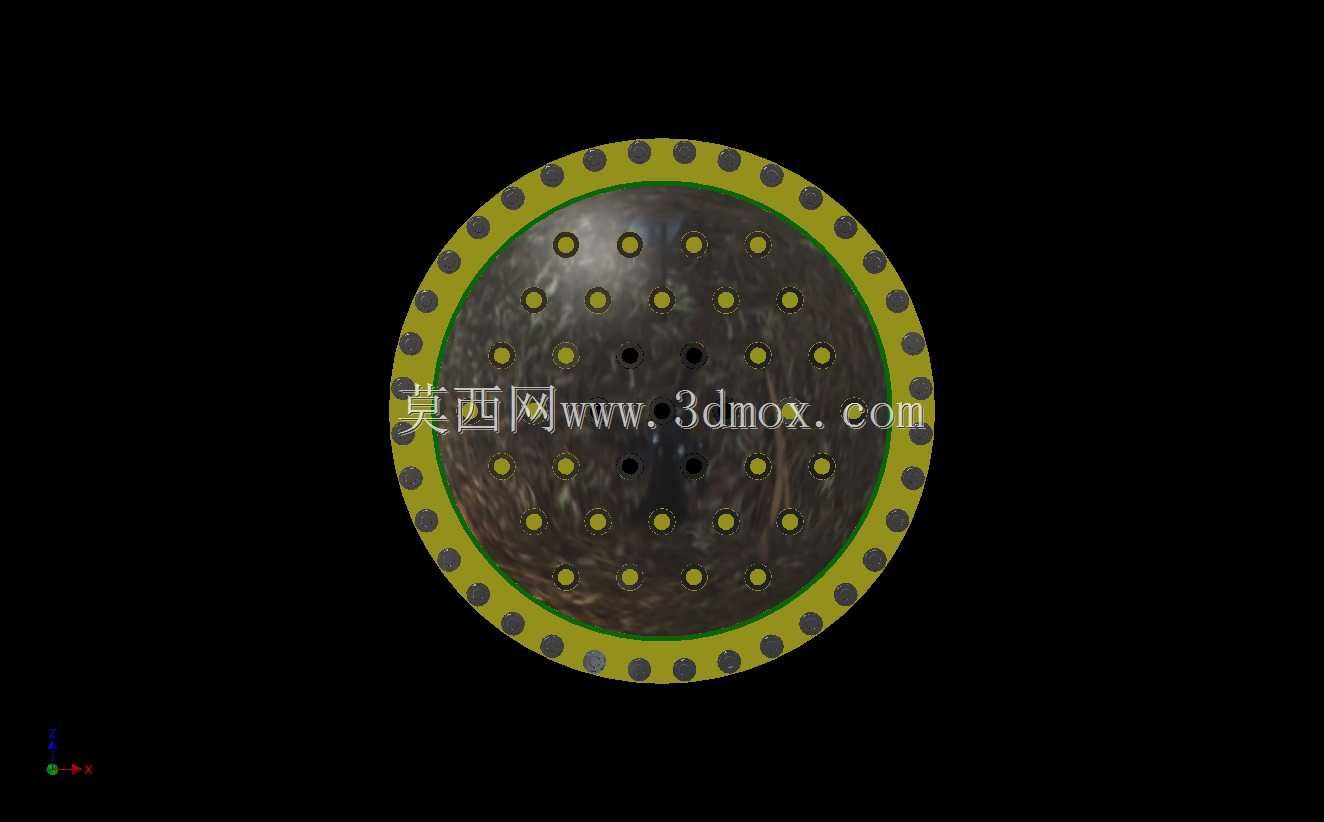

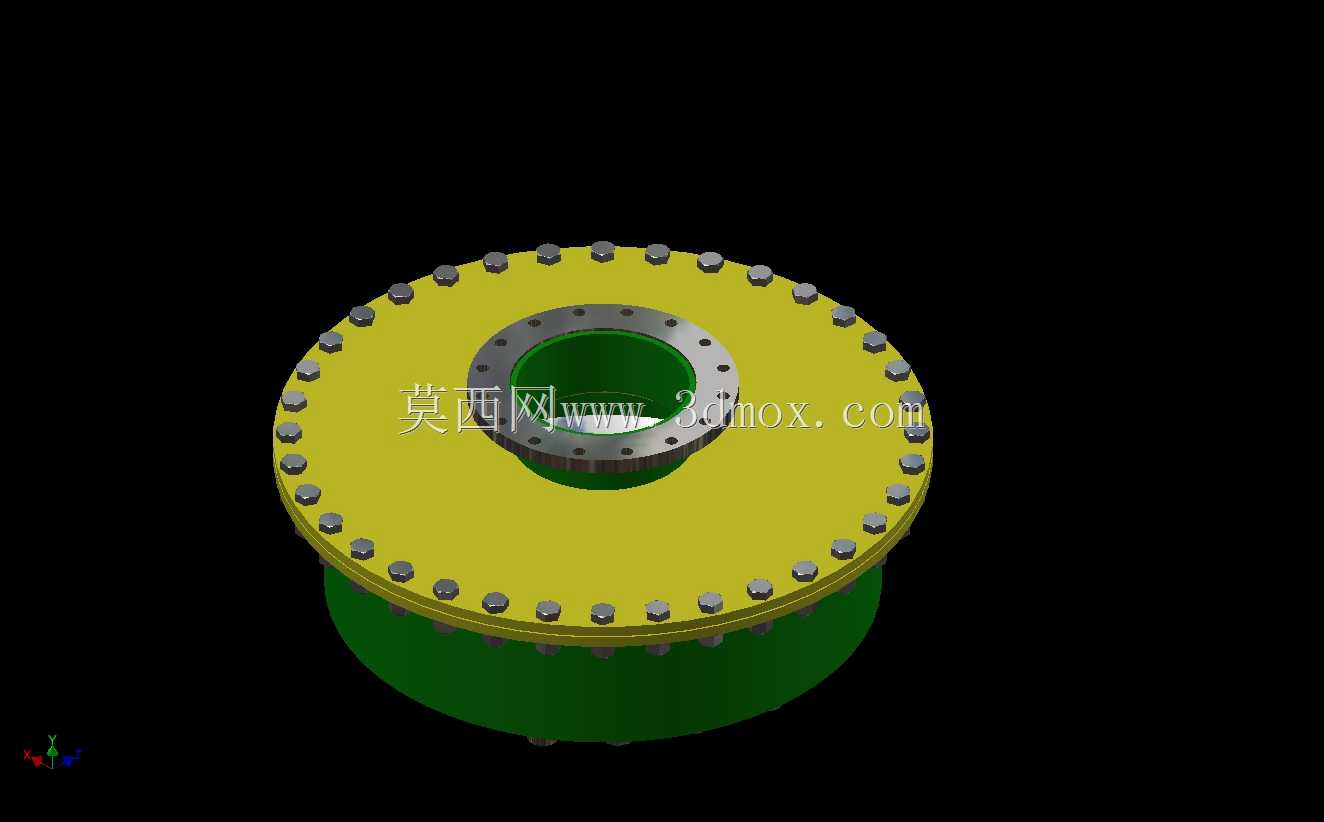

　　这类盘式承压传感构件多用于矿山、冶金行业的料仓、输送管道末端的物料位差检测场景，在散料输送系统里承担水平方向的物料压力感知与位置反馈作用，实际安装时多对接大口径圆形料仓出料口或者溜槽的法兰端面，依靠周圈均匀布置的紧固件实现端面密封，避免散料输送过程中的粉尘、细颗粒物料渗入构件内部影响检测精度。从结构设计逻辑来看，整体采用上下两段式组合结构，上部为带安装孔的法兰端盖，端盖中心预留穿线或者检测探头伸出的通孔，通孔周边做了加厚凸台处理，既提升中心区域的结构刚度，避免安装紧固时端盖变形挤压内部检测元件，也能为探头的密封结构提供足够的压紧面。下部为圆柱形壳体，壳体与上端盖的连接面采用整圈螺栓紧固，螺栓排布沿端盖圆周等距分布，

　　单颗螺栓的预紧力可根据现场承压需求调整，相邻螺栓的间距控制在螺栓公称直径的5-6倍区间，既保证连接面的密封压力均匀，也避免螺栓过密导致的端盖局部应力集中。在实际选型适配时，需要重点关注安装边界的几个核心尺寸：首先是上端盖的外圆直径，这个尺寸决定了对接料仓或溜槽的开口匹配度，现场安装时如果对接端的开口尺寸偏差超过2mm，就会出现螺栓孔错位无法装配的问题；其次是中心通孔的内径，这个尺寸需要和配套的检测探头外径匹配，两者的配合间隙控制在0.1-0.2mm之间，间隙过小会导致探头安装卡滞，间隙过大则容易出现密封失效漏料的问题；第三是下部壳体的高度，这个尺寸决定了构件伸入料仓或溜槽内部的深度，深度过浅会导致检测元件无法准确感知物料的实际位置，

　　深度过深则会被下落的散料长期冲刷，加剧检测面的磨损，缩短构件的使用寿命。设计过程中针对散料冲刷的问题，在壳体下部的外表面做了加厚耐磨处理，端盖与壳体的连接面采用止口定位结构，止口的配合公差选H7/h6，既可以保证装配时的同轴度，也能分担部分螺栓承受的径向载荷，避免设备运行过程中振动导致螺栓松动。这类构件的密封结构采用双重密封设计，端盖与壳体的结合面先放置一圈耐磨损橡胶密封圈，螺栓紧固后密封圈的压缩量控制在30%左右，既保证密封效果，也避免密封圈被压溃失去弹性；中心探头与通孔的配合位置采用填料密封结构，可根据现场的粉尘浓度、物料颗粒度调整填料的压紧程度，在粉尘浓度较高的矿山现场，还可以在填料外侧额外增加一层防尘毡圈，

　　进一步提升密封可靠性。在现场维护层面，这种周圈螺栓连接的结构拆解十分方便，不需要动用大型吊装设备，只需要对角顺序松开螺栓即可打开端盖，更换内部的检测元件或者密封件，日常巡检时只需要检查外露螺栓的预紧力、探头表面的物料粘结情况即可，维护成本远低于一体化焊接结构的同类检测装置。针对不同的现场工况压力，端盖的厚度、螺栓的公称直径可以做对应调整，在低压料仓场景下可选用较小规格的螺栓，降低整体制造成本，在高压密闭输送场景下则可以加大螺栓规格、增加端盖厚度，保证结构的承压能力满足工况要求。
