折线型架空步行连廊钢结构设计

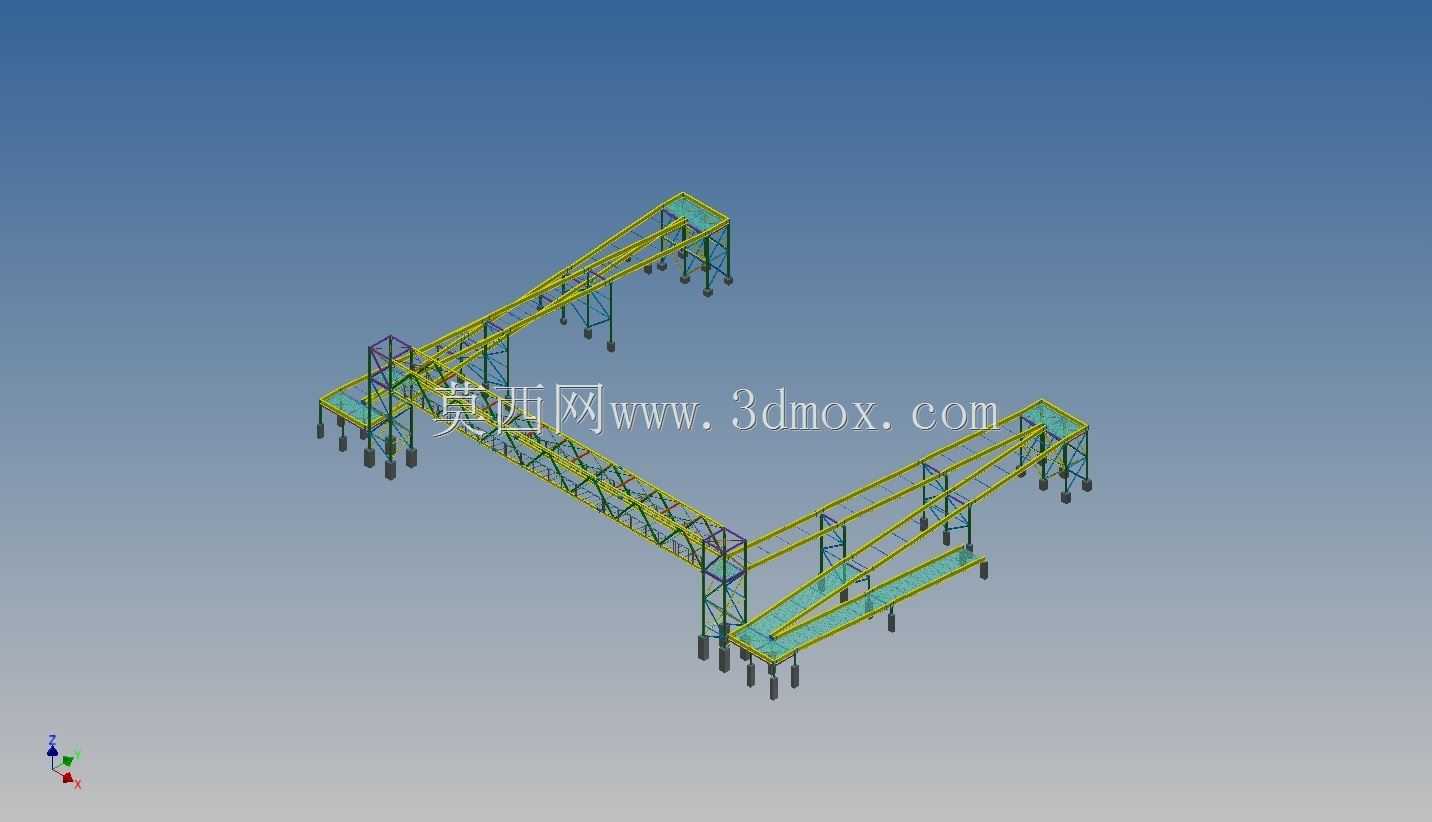

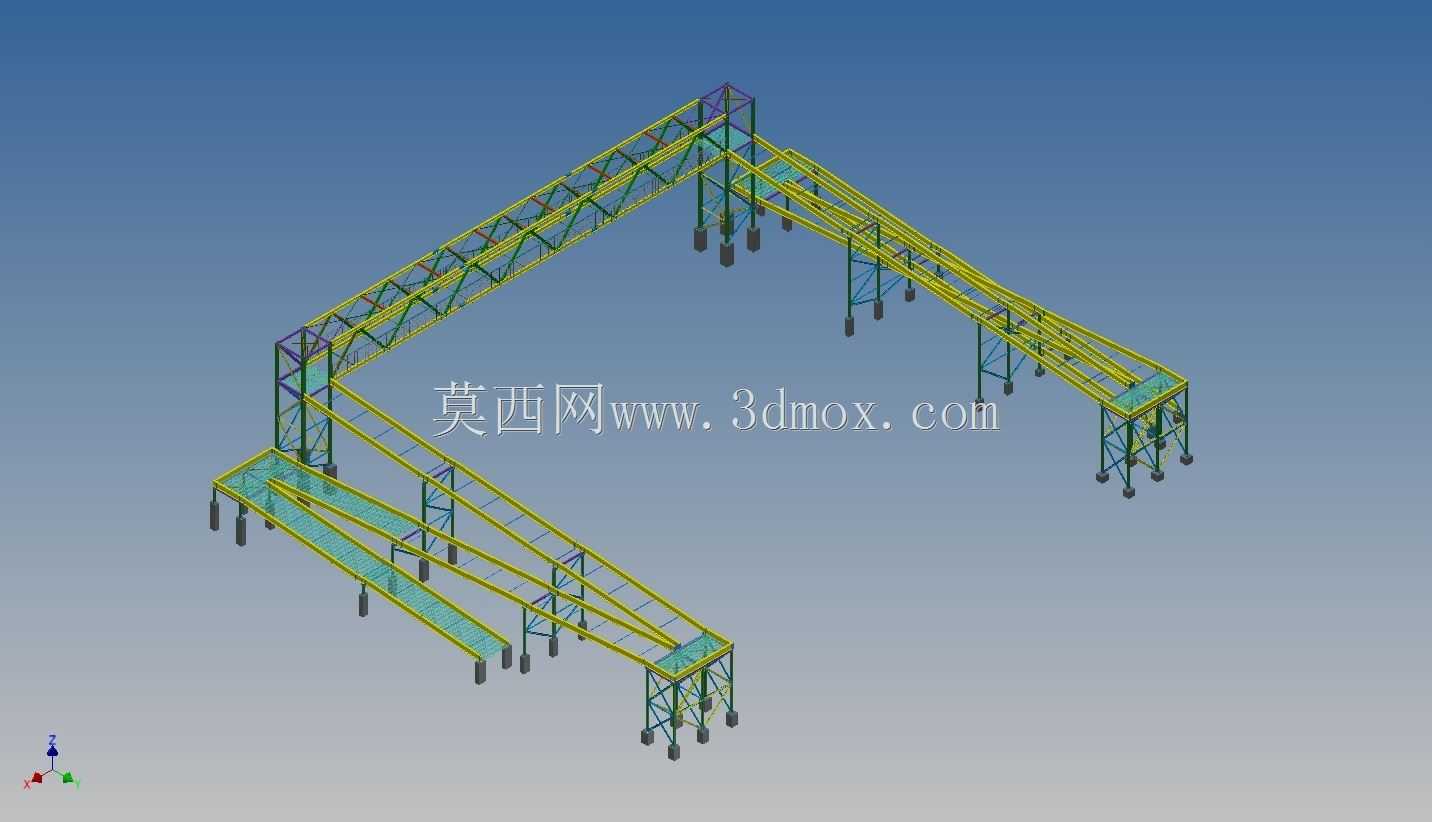

　　这套折线走向的架空步行连廊结构，主要应用于城市公共空间、产业园区、文旅景区内不同标高建筑或场地之间的人行连通场景，可解决场地高差、地面交通阻隔带来的人行通行不便问题，同时可作为特色景观构筑物融入场地整体风貌。从结构功能来看，整个连廊采用分段折线布局，两段廊道呈一定角度衔接，衔接位置设置竖向支撑塔架，既满足场地内避让地面既有设施、适配不规则场地边界的走线需求，也能通过折线造型弱化长直廊道的视觉单调感。

　　设计层面优先采用空间桁架作为廊道主体承重结构，上下弦杆搭配腹杆形成稳定的受力体系，相比实腹梁结构可在保证结构刚度的前提下大幅降低自重，减少下部支撑结构的荷载压力。廊道两侧设置连续的防护栏杆与侧边围护框架，栏杆高度符合人行设施安全防护要求，围护框架预留了后期安装装饰面板、照明管线的安装位，无需额外在主体结构上开孔焊接，降低现场施工对主体结构防腐层的破坏。

　　支撑体系采用多组格构式钢柱搭配底部独立基础承台，柱脚位置设置加劲肋强化节点抗剪能力，每段廊道的支撑柱沿廊道走向均匀排布，柱距经过受力核算，可在满足人行均布荷载、局部集中荷载要求的同时，避免柱距过小导致地面通行空间被过多分割。连廊的两端分别设置衔接平台，平台尺寸适配不同场地的接入标高，平台与廊道主体的衔接位置设置过渡段，消除折线转角处的通行锐角，保证人行转向时的通行宽度符合规范要求。

　　从安装边界来看，整个连廊的构件均采用模块化分段设计，每段桁架长度控制在常规运输车辆的运载尺寸范围内，现场可通过高强螺栓完成节点拼接，无需大量现场焊接作业，适配城市核心区、景区等对施工噪音、施工周期有严格限制的场景。廊道的桥面采用花纹钢板作为基层，上方可根据使用需求铺设木地板、防滑地砖等不同饰面，基层钢板预留了饰面安装的固定孔位，同时设置了排水坡度，避免雨天桥面积水。

　　结构设计过程中充分考虑了户外使用的耐久性要求，所有钢构件均预留了防腐涂装的厚度余量，节点位置避免出现易积水的死角，支撑柱底部设置混凝土支墩，将钢柱柱脚抬升高于地面完成面，防止地面积水浸泡柱脚造成锈蚀。折线转角位置的支撑塔架除了承担竖向承重作用外，还设置了横向抗侧支撑，可抵御水平风荷载、人群晃动带来的侧向力，保证连廊整体的结构稳定性。针对不同场地的接入需求，两端的衔接平台可根据现场实际标高调整支撑柱高度，无需改动廊道主体的桁架结构，具备较强的场地适配性，可快速适配不同高差的接入场景。
