跨轨式双立柱重载搬运输送机构设计

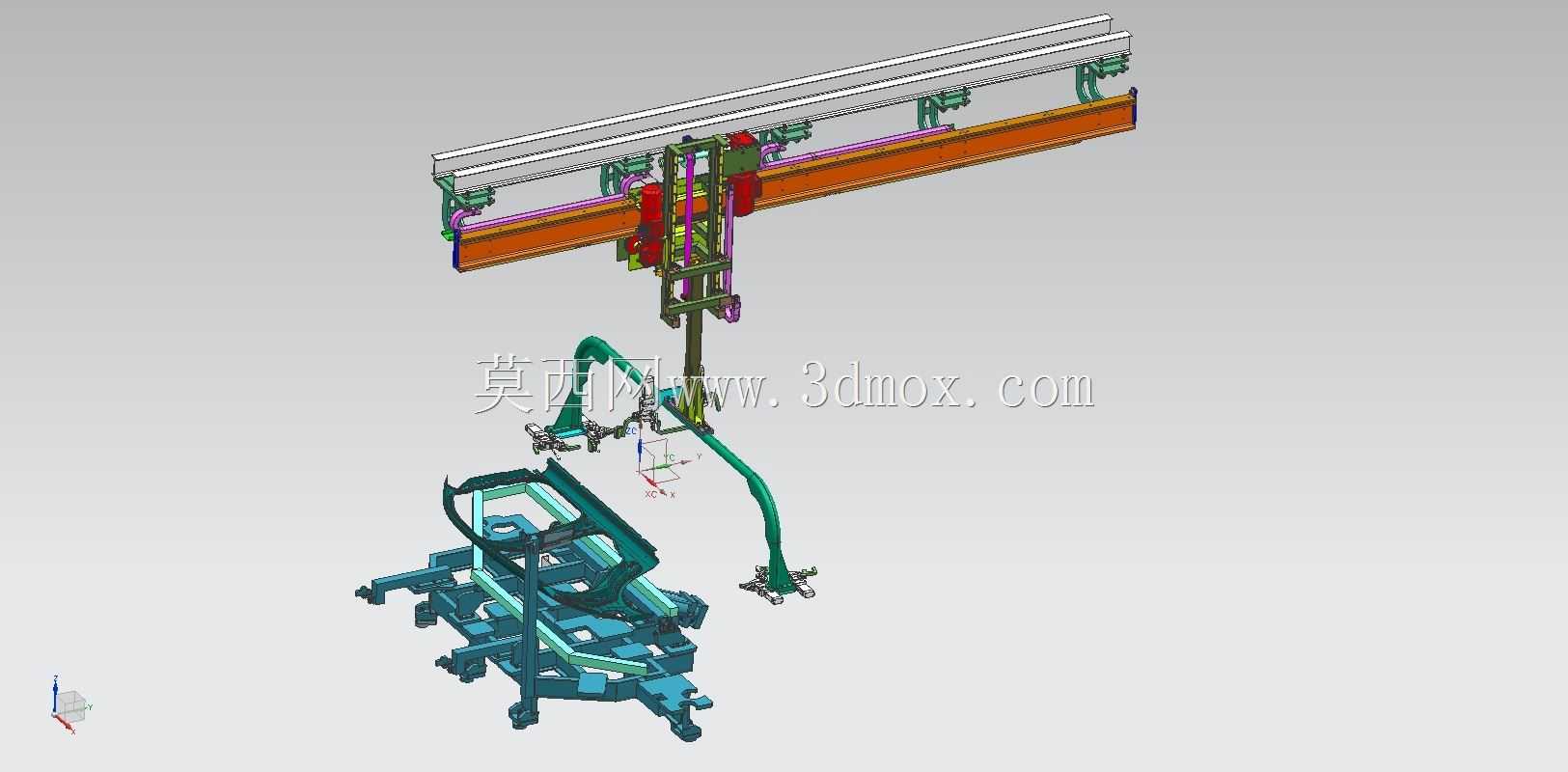

　　这套跨轨式双立柱重载搬运输送机构，主要面向车间内跨工位长距离重载物料转运场景设计，常见于汽车零部件焊装线、重型装配工段的工序间物料传递，可替代传统人工叉车转运、固定辊道输送的柔性不足问题，适配多品种小批量生产的线边物流调度需求。从实际落地场景看，该机构可直接挂载在车间现有架空工字梁轨道上，无需额外占用地面通行空间，对于地面设备排布密集、通道狭窄的生产车间，能有效释放地面作业面积，避免地面物流与人流、作业工位的交叉干涉。

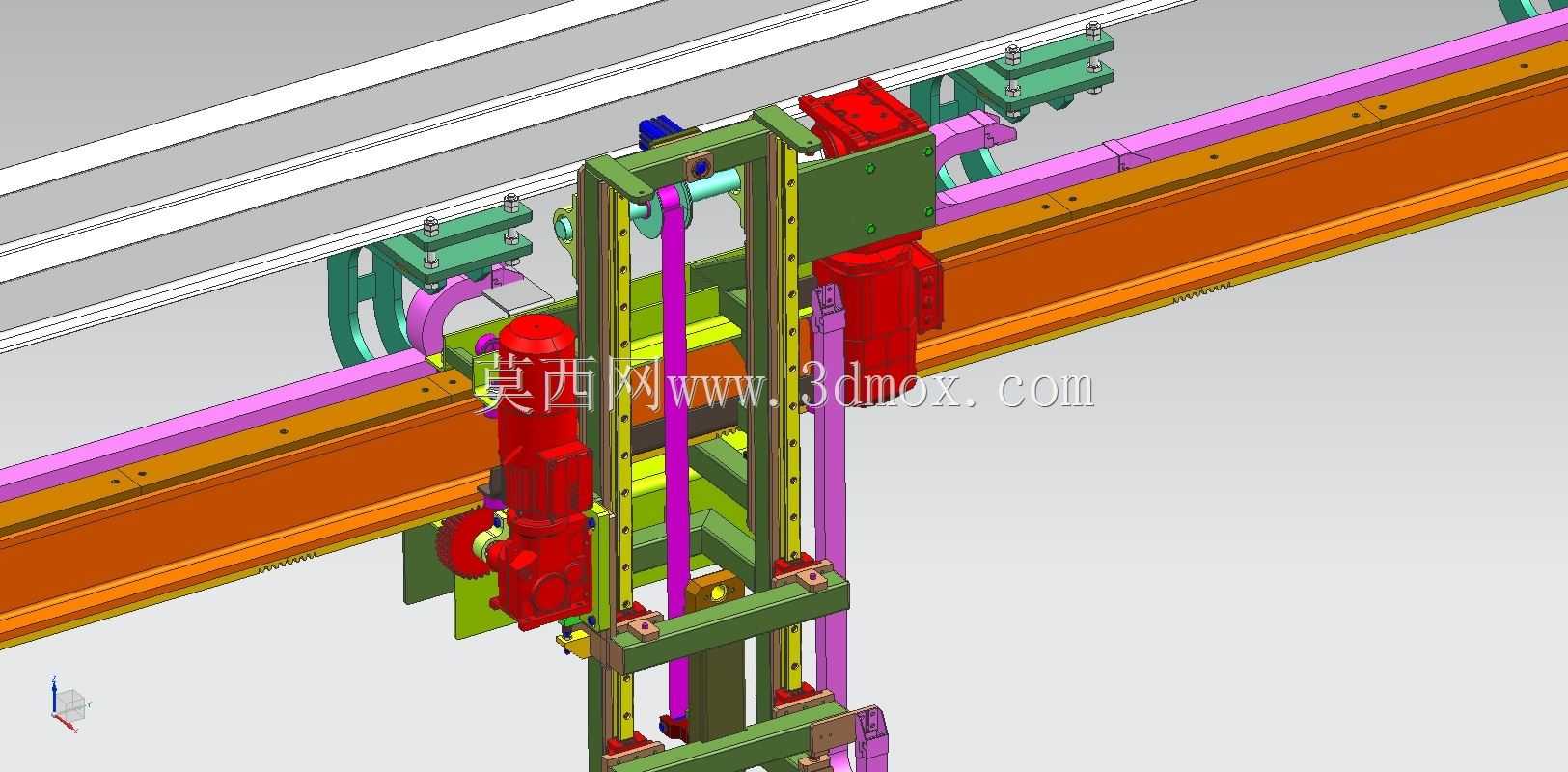

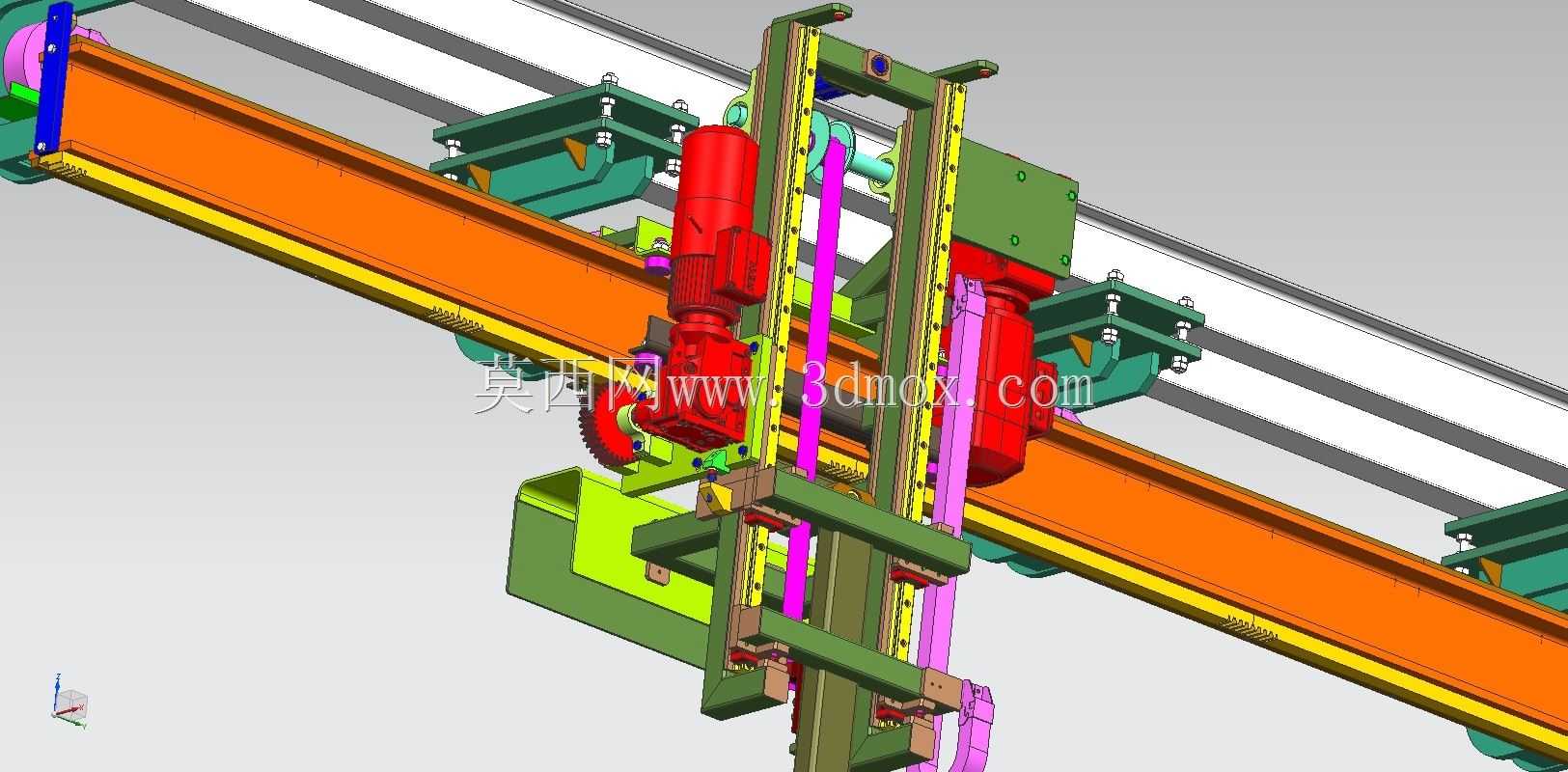

　　设备核心功能是实现物料在轨道覆盖范围内的水平行走与垂直升降取放，双立柱的结构设计相比单立柱悬臂结构，抗偏载能力提升40%以上，可承载单侧带偏置重心的工装夹具或工件，运行过程中立柱形变量控制在0.2mm/m以内，保证取放料时的对位精度。水平行走驱动采用齿轮齿条啮合传动，配合轨道侧面安装的导向轮组，可实现0-30m/min的无级调速，启停位置重复定位精度控制在±1mm范围内，满足自动化产线的工位对位要求；升降部分采用链条配重式传动结构，配重块内置在双立柱腔体内部，可抵消70%的升降滑台自重，降低驱动电机的输出扭矩需求，同时配合直线导轨导向，升降过程无卡顿、偏摆，升降行程可根据现场工位高度差定制，常规适配0.8-1.8m的工位高度差范围。

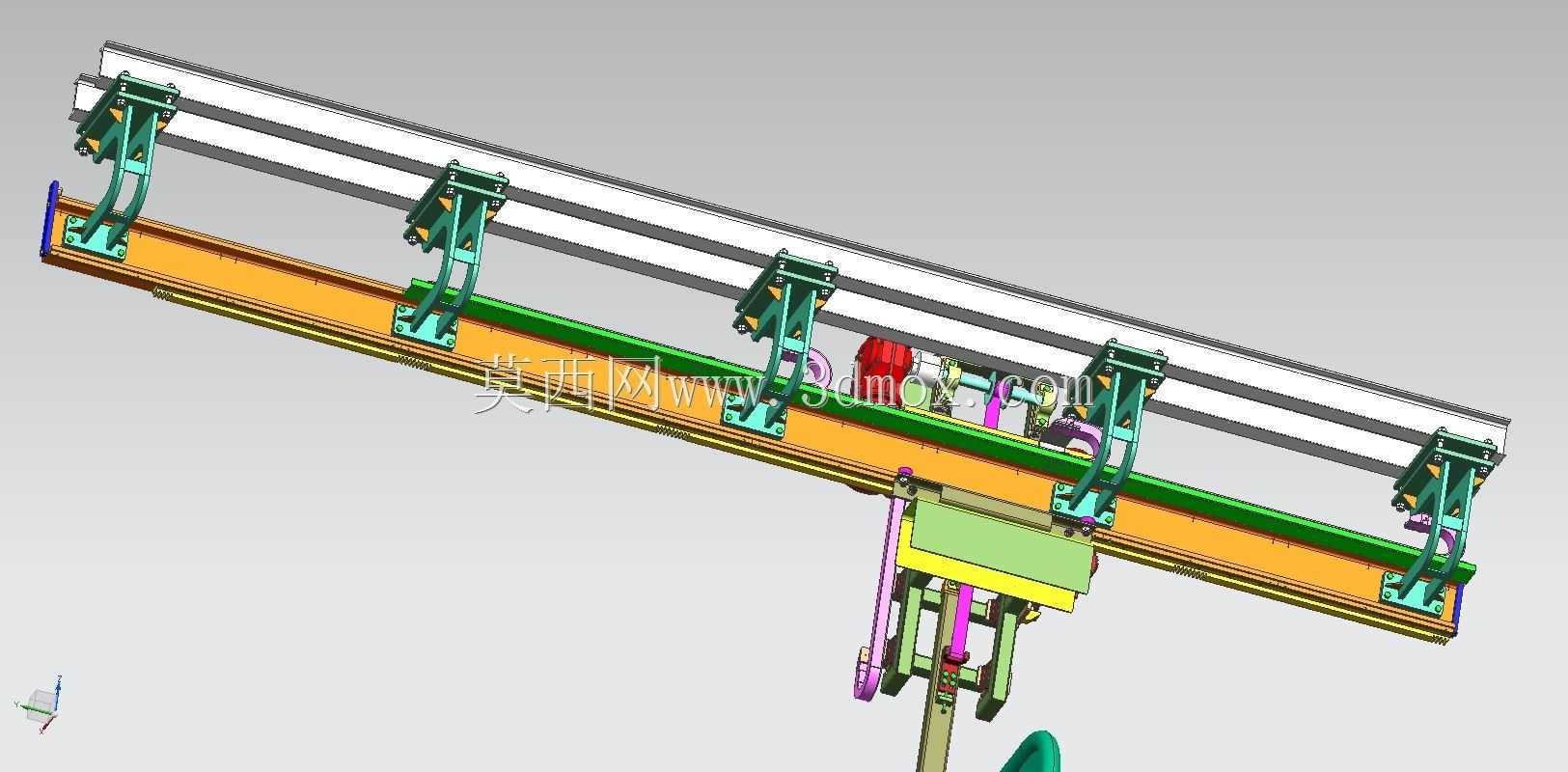

　　设计过程中优先考虑了安装维护的便捷性，整体机构采用模块化拆分设计，轨道夹持组件、行走驱动单元、双立柱框架、升降滑台、末端挂接接口均可单独拆分，最大单一部件重量控制在80kg以内，无需大型吊装设备即可完成现场组装。轨道夹持部分采用可调式偏心轮结构，可适配100-160mm宽度的标准工字梁轨道，安装时无需对原有轨道进行打孔焊接改造，通过偏心轮调节即可夹紧轨道，适配旧车间现有物流轨道的升级改造，降低改造成本。

　　安装边界方面，机构整体宽度控制在650mm以内，沿轨道方向的长度为1200mm，最低安装高度要求轨道下沿距离地面不低于2.8m，保证下方通行净空满足2m的安全要求；末端挂接接口采用标准T型槽快换结构，可根据搬运物料的类型快速更换夹爪、货叉、真空吸盘等不同末端执行器，适配箱体类、轴类、板类等不同形态工件的搬运需求。电气走线全部采用拖链内置布局，沿立柱与横梁的走线槽布置，避免运行过程中线缆剐蹭、拉扯，提升长期运行的可靠性。

　　从结构受力角度看，双立柱的框架采用矩形钢管焊接成型，焊接后经过整体去应力退火处理，再进行机加工保证导轨安装面的平面度与平行度，避免长期重载运行后框架变形。行走轮组采用聚氨酯包胶材质搭配深沟球轴承，运行噪音控制在65dB以内，同时具备一定的减震效果，避免轨道接缝处的冲击传递到立柱框架上。升降滑台的导向采用两组线性滑轨对称布置，每个滑轨配置两个滑块，可承受各个方向的倾覆力矩，即使末端工件重心偏离中心150mm，仍能保证升降运行平稳无卡滞。

　　该机构还预留了自动化升级接口，可加装位置传感器、条码识别模块，对接车间MES系统实现物料的自动调度、工位自动对位，无需人工操作即可完成不同工位间的物料转运，适合逐步推进自动化升级的生产车间使用，相比大型立体仓库的堆垛机，改造成本仅为其1/5，且部署灵活，可根据生产布局调整随时增减轨道覆盖范围，适配产能调整后的物流路径变化。
