带安全防护网的汽车零部件人工操作工作站

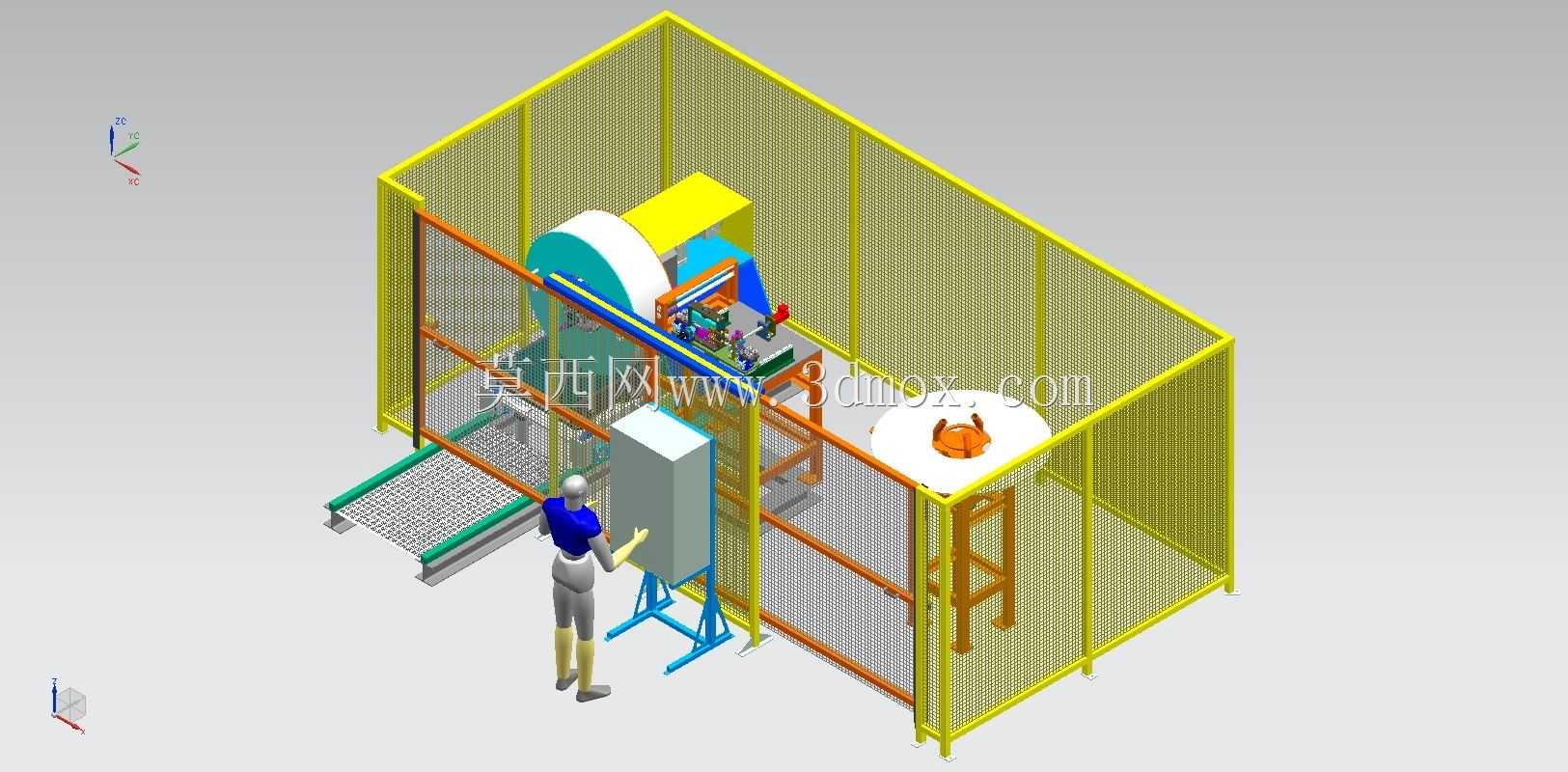

　　这套工作站的设计初衷，是解决汽车零部件装配环节中人工操作与自动化机构协同作业的安全防护与效率平衡问题，在汽车焊装、小件预装的产线边角工位十分常见，这类工位往往不需要全流程自动化覆盖，保留人工操作的灵活性来应对多品种小批量的装配需求，同时通过物理围栏将设备运转区域和人员作业区域做硬隔离，避免机构误动作带来的安全隐患。从布局来看，黄色的网状防护围栏采用工业铝型材搭建框架，搭配冲孔网或者钢丝网作为围挡，网孔尺寸控制在30mm以内，既可以保证作业人员能清晰观察内部设备的运转状态，又能防止肢体误入危险区域，围栏的开门位置设置在人工操作位侧，配套安全门磁开关，一旦门被异常打开，内部的运转机构会立刻触发急停，这是机械安全设计里的基础要求。

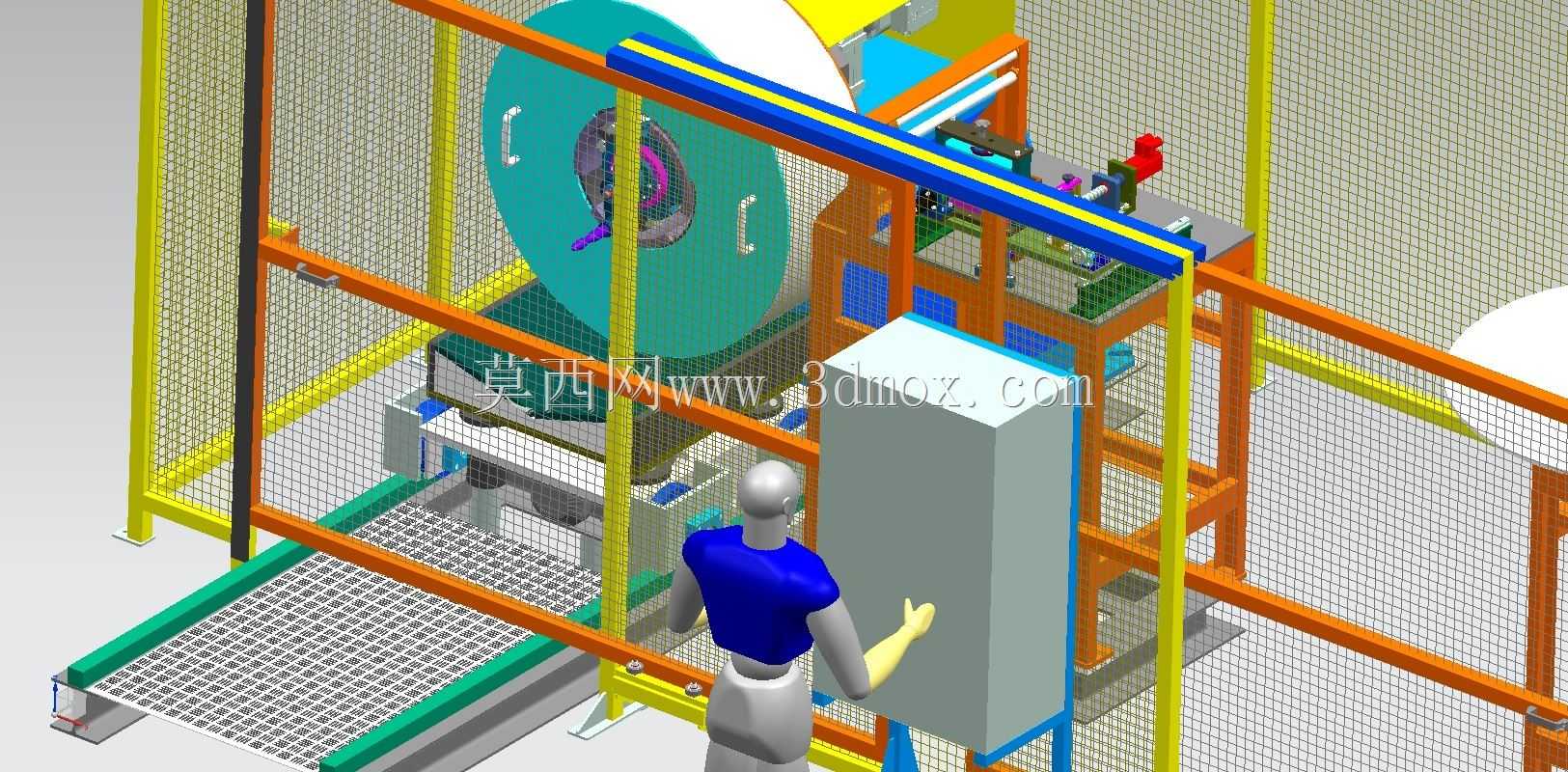

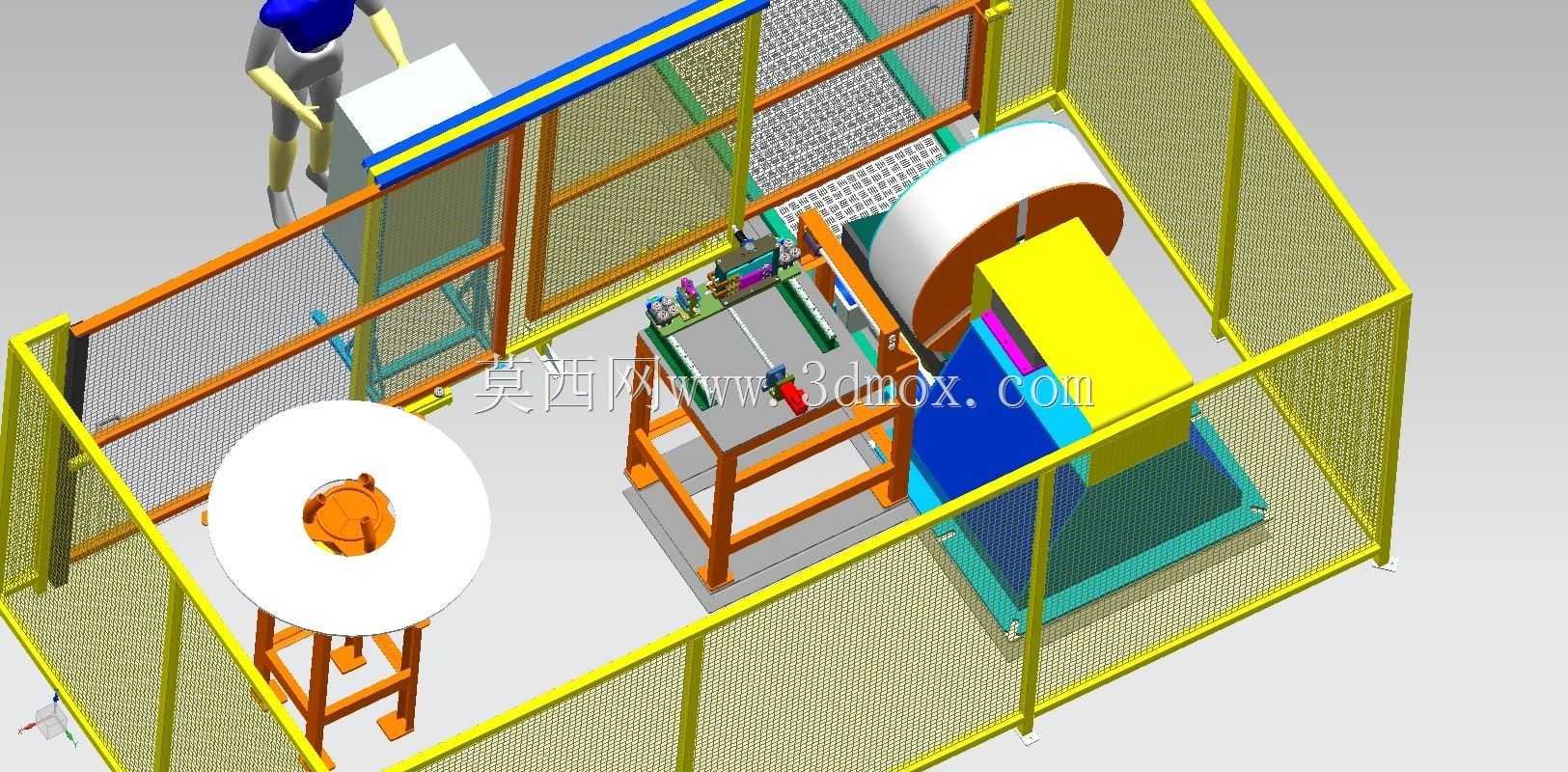

　　围栏内部集成了多组功能单元，靠近输送线的一侧设置了大直径的滚轮式送料机构，蓝白配色的滚轮组负责将上游工序流转过来的待加工工件输送到作业位，旁边的多色工装夹具组用来定位不同规格的工件，夹具的安装座预留了多个调节孔位，可以根据工件的尺寸差异调整夹持位置，适配同系列3-5种不同型号的零部件装配需求。靠近人工操作位的位置设置了立式的操作控制柜，柜体采用倾斜式操作面设计，高度刚好适配站立作业人员的操作视线，操作人员不需要大幅度弯腰或者抬手就能触碰到操作按钮，柜体底部搭配蓝色的方管焊接支架，支架上预留了走线槽，所有控制线缆都从支架内部穿行，避免线缆外露被剐蹭损坏。围栏内部还设置了橙色的圆形工件放置台，用来临时放置装配完成的工件或者待取用的配件，

　　放置台的高度和输送线的工作面高度保持一致，减少操作人员取放工件的抬升高度，降低长时间作业的疲劳度。输送线采用网带式结构，两侧设置了导向条，防止工件在输送过程中偏移掉落，输送线的驱动端设置在围栏内部，避免人员触碰传动部件。从安装边界来看，整套工作站的占地尺寸控制在3米长、2.5米宽的范围内，围栏高度为2米，刚好可以遮挡内部运转机构的运动行程，顶部不需要额外加盖，因为内部机构的运动最高点不超过1.8米，不会有物件飞出的风险，安装时只需要在地面打膨胀螺栓固定围栏的底部脚座即可，不需要做特殊的地基处理，适合在现有车间产线的空位上快速部署。设计过程中特意将人工操作位的预留空间设置在800mm宽度，符合人体工程学的站立作业空间要求，

　　操作人员站在防滑地垫上作业，前方的操作位和控制柜之间的距离控制在400mm，伸手就能完成工件取放、按钮操作、装配作业的全流程动作，不需要频繁移动脚步。围栏上的黑色箭头标识是用来指示物料的流转方向，方便现场管理人员快速识别工位的进出料位置，内部的不同颜色机构也做了功能区分，黄色是防护结构、蓝色是支撑与操作结构、橙色是物料放置结构、绿色是输送结构，现场运维人员可以通过颜色快速识别不同功能的部件，降低日常维护的辨识成本。这套工作站的设计没有追求过高的自动化程度，而是把实用性放在第一位，在保障作业安全的前提下，尽可能保留人工操作的灵活性，同时把所有的运动部件都封闭在防护围栏内部，兼顾了生产效率和作业安全，适合汽车零部件生产车间里那些产品换型频繁、自动化改造成本较高的小件装配工位使用，实际部署时可以根据具体的工件类型更换对应的夹具组，调整输送线的宽度，不需要改动整体的围栏框架和布局结构，具备不错的适配性。
