多工位铝型材同步钻孔加工设备结构

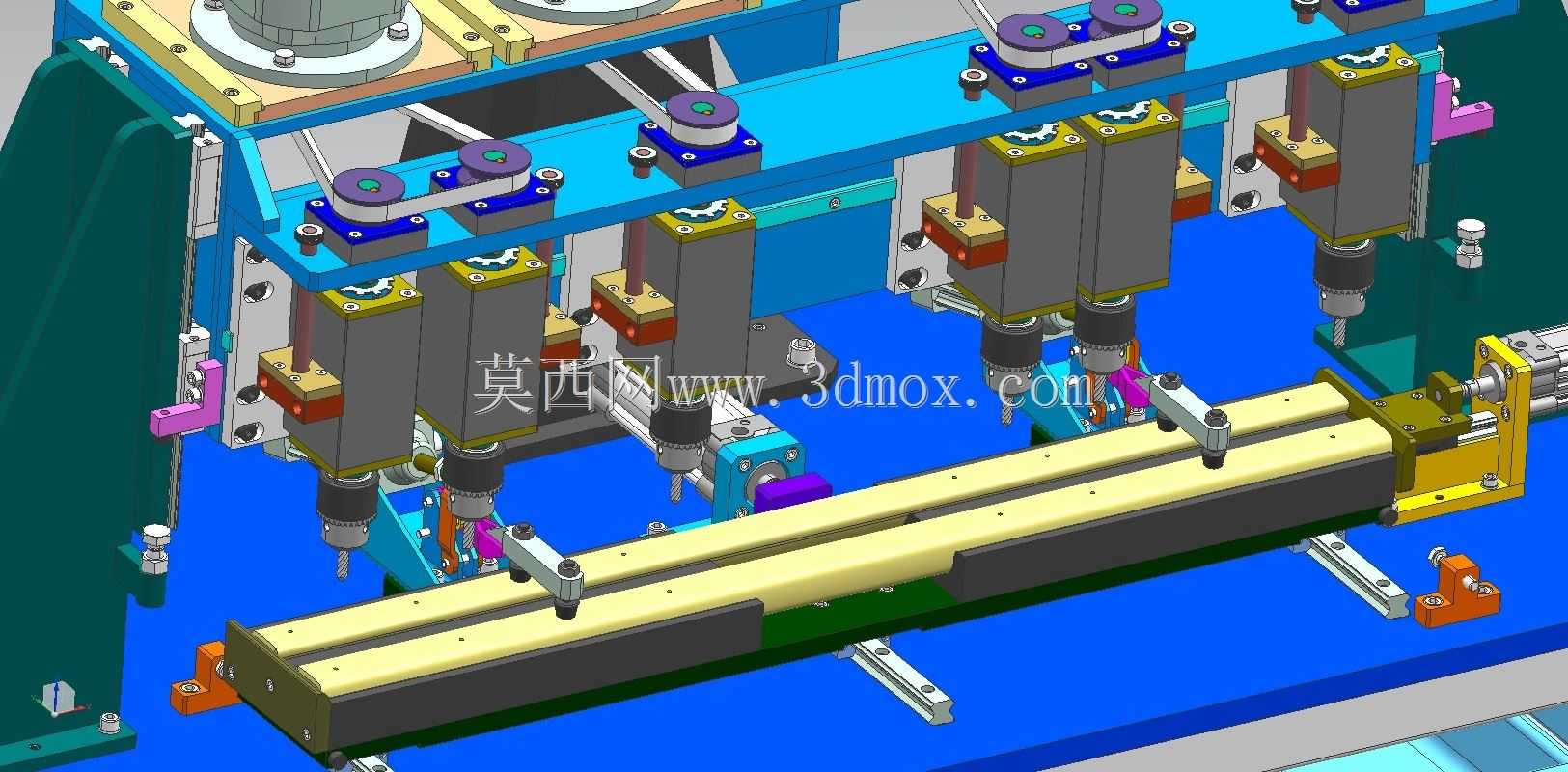

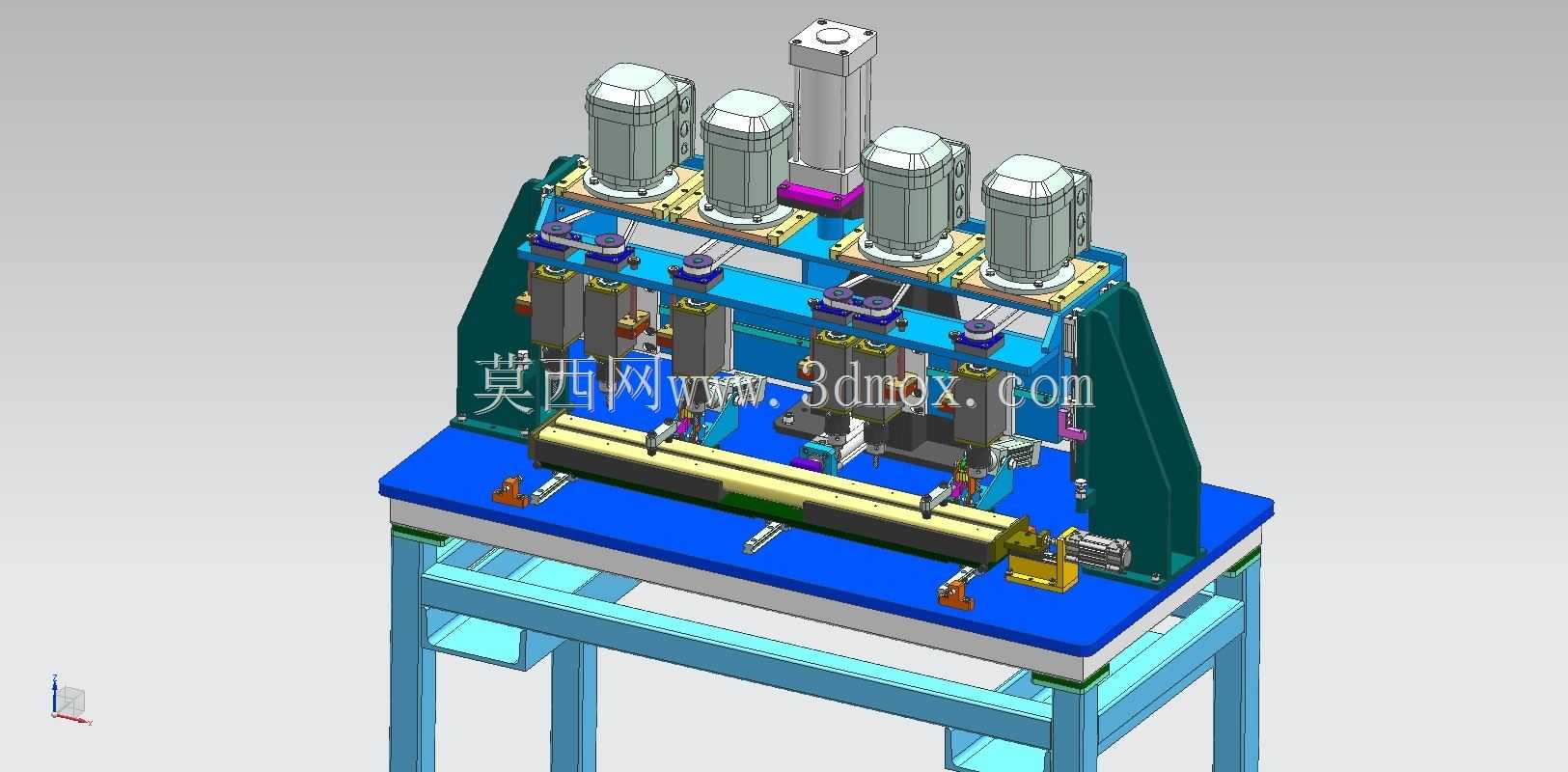

　　这套设备的核心应用场景集中在铝型材深加工产线的批量钻孔工序，针对长条型铝型材上沿长度方向等距分布的多孔位加工需求设计，替代传统单轴钻床逐孔加工的低效作业模式，适配门窗型材、工业铝框架构件等常见长条铝件的孔加工任务，单批次装夹即可完成整根型材所有待加工孔位的同步钻削，大幅减少工件反复装夹找正的辅助工时。从结构布局来看，设备采用立式钻削单元阵列排布的设计思路，所有钻削主轴沿工件输送方向等距安装在顶部蓝色安装横梁上，每个主轴单元独立配置进给驱动组件，可根据待加工孔的深度参数单独调整进给行程，避免不同位置孔深加工不一致的问题；主轴单元的安装座预留了横向调节槽位，可根据不同型号型材的孔位间距要求，沿横梁方向调整各主轴的安装位置，

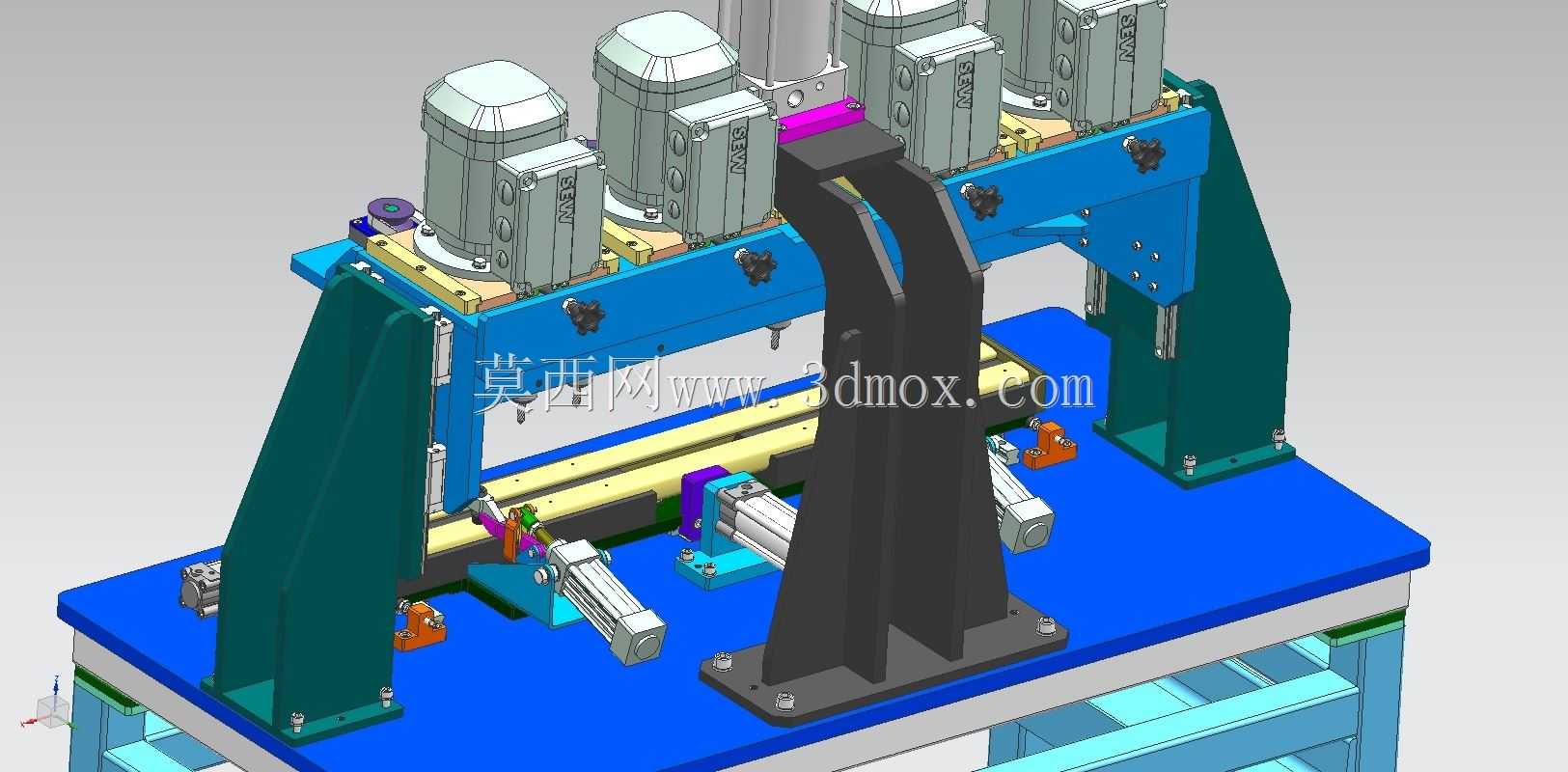

　　适配一定尺寸范围内不同孔距规格的型材加工，无需重新制作整套安装工装。工件输送与定位部分采用双列直线导轨作为承载基础，米黄色的长条型材定位座沿导轨长度方向布置，定位座上加工有与铝型材截面匹配的定位槽，工件放入槽内后可通过侧面的快速夹钳完成压紧固定，避免钻削过程中工件出现窜动影响孔位精度；定位座两端配置了行程限位挡块，可根据待加工型材的长度调整挡块位置，确定工件的轴向装夹基准，保证每根工件装夹后所有待加工孔位与上方主轴的位置同轴度符合加工要求。设备两侧的深绿色立式支撑板作为整体承载框架，承担顶部钻削单元的全部重量与钻削过程中的反作用力，支撑板与底部安装基座之间采用加强筋结构加固，减少钻削过程中的整机振动，提升孔加工的表面质量与位置精度。

　　每个钻削主轴的下端配置了专用的钻夹头，可根据加工孔径要求更换不同规格的钻头，主轴的旋转动力由集成在单元内的驱动部件提供，进给动作采用直线导向结构保证钻削进刀的直线度，避免钻头偏斜造成孔壁拉伤或钻头折断的问题。在安装边界方面，设备整体宽度适配常规6米以内长度铝型材的单段加工需求，顶部钻削单元的最低下行位置与工件定位座表面的距离可通过调节螺栓进行微调，适配不同厚度规格铝型材的加工行程要求，设备底部预留了与车间地面或机台基座连接的安装孔位，可直接固定在加工车间的地坪上，也可集成到全自动化铝型材加工产线中，配合自动上下料机构实现无人化连续加工。从实际作业逻辑来看，操作人员将待加工铝型材放置到定位座上，

　　靠紧一端的定位挡块后扳动快速夹钳压紧工件，启动设备后所有主轴同步下行完成钻削动作，钻削到位后主轴快速退回初始位置，操作人员松开夹钳即可取下加工完成的型材，整个作业循环无需逐孔对位找正，单根型材的加工时间相比传统单孔加工模式缩短70%以上，同时多轴同步加工的孔位间距一致性远高于人工逐孔移位加工的精度，可有效降低后续型材装配环节的孔位对位调整工作量。设备的气动管路与线路沿横梁侧面的走线槽规整布置，避免加工过程中铝屑飞溅刮损管线，钻削区域下方预留了铝屑收集空间，可配套安装排屑装置及时清理加工产生的铝屑，减少铝屑堆积对导轨、滑块等运动部件的磨损，延长设备的维护周期。
