500mm带宽200mm辊径笼式输送辊结构

　　在轻工包装、电子组装、食品分拣这类常规皮带输送线场景里，很多设计人员选型输送辊时容易陷入两个误区：要么选实心钢辊徒增成本与辊道自重，要么选壁厚过薄的空心辊在长期张紧皮带的压力下出现辊面凹陷，导致皮带跑偏、物料输送卡顿。这款笼式结构的输送辊，正是针对带宽500mm、适配辊面接触直径200mm的常规平皮带输送场景做的优化设计，完全避开了上述两类常见问题。

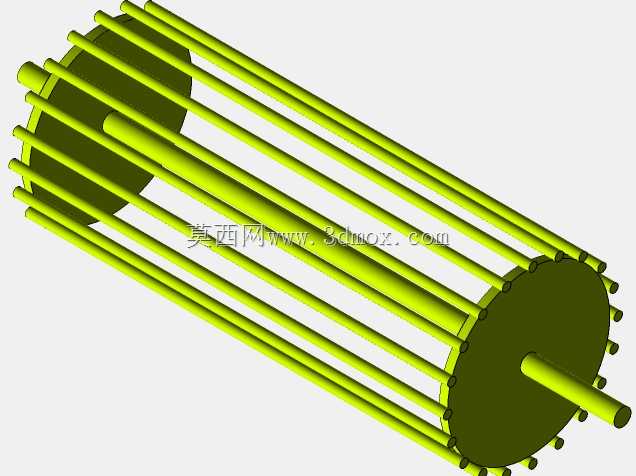

　　从实际使用场景来看，这类输送辊多用于中轻载的水平输送段，比如包装线末端的成品输送、电子厂PCB板流转的皮带线、食品加工线的外包装输送工位，既可以作为皮带线的两端主传动辊使用，也可以作为长距离输送段的中间支撑托辊，适配的皮带张紧力范围覆盖常规0.3-0.8MPa的张紧需求，输送物料单段线体承重不超过150kg的工况下都能稳定运行。和传统实心辊、单筒空心辊不同，这款辊采用多根平行圆杆沿圆周方向均布的笼式结构，两端用圆形端板固定所有辊杆，端板中心伸出同轴安装轴，整个辊体没有多余的封闭腔体，一方面大幅降低了辊体自身重量，减少了驱动电机的负载损耗，另一方面开放式的杆间间隙可以让输送过程中掉落的碎屑、灰尘直接从间隙漏出，不会像封闭空心辊那样积攒杂物导致辊面跳动，尤其适合有少量粉尘、碎屑掉落的加工输送场景。

　　设计思路上，这款辊首先卡准了安装边界尺寸：适配的传送带宽度为500mm，因此两端端板的间距略大于带宽，预留出皮带两侧各5mm的窜动余量，避免皮带运行时剐蹭端板；辊体的有效接触直径控制在200mm，这个直径参数是匹配常规线速度10-30m/min的输送需求计算得出的，既不会因为辊径过小导致皮带弯曲疲劳过快，也不会因为辊径过大占用过多线体下方安装空间。两端伸出的安装轴采用同直径同轴设计，适配市面上常规的带座外球面轴承安装位，安装轴的伸出长度预留了轴承座、锁紧螺母、链轮/带轮的安装空间，不需要现场二次加工轴头，直接可以和常规输送线的机架侧板配合安装。

　　结构细节上，所有圆周排布的辊杆都做了等角度均布设计，每根辊杆的外圆母线共同构成直径200mm的虚拟圆柱面，保证和皮带接触时每根杆的受力均匀，不会出现局部应力集中导致单根杆变形的问题；端板和辊杆、端板和中心轴的连接都采用满焊固定，焊接后做整体动平衡校正，保证辊体在最高60r/min的转速下运行无明显跳动，从根源上减少皮带跑偏的诱因。和包胶辊相比，这种金属笼式辊不需要考虑包胶层磨损脱落的问题，维护周期更长；和普通空心钢辊相比，同等承重能力下自重降低40%以上，驱动端的扭矩需求更小，适配更小功率的驱动电机就能带动线体运行，长期运行的能耗优势明显。

　　安装适配方面，这款辊的两端安装轴直径采用通用输送辊的标准轴径，不管是作为主动辊加装链轮同步驱动，还是作为从动托辊直接安装在机架滑槽里做张紧调节，都能和现有常规输送线的安装位兼容，不需要重新加工机架安装孔。在长距离皮带线的中间段使用时，这种笼式辊的通风间隙还能起到给输送物料降温的作用，比如经过热封工序的包装件，在输送过程中气流可以穿过辊体间隙接触皮带底部，加快包装件的冷却速度，这是封闭结构的输送辊不具备的附加优势。针对潮湿工况使用时，开放式结构不会像封闭辊那样因为内部进水导致锈蚀积液，只要选用304材质加工，就能直接用于食品加工、水产输送这类有冲洗需求的输送场景，日常维护只需要定期清理卡在辊杆间的大块杂物即可，不需要拆解维护。
