双轴步进驱动大功率激光瞄准头结构设计

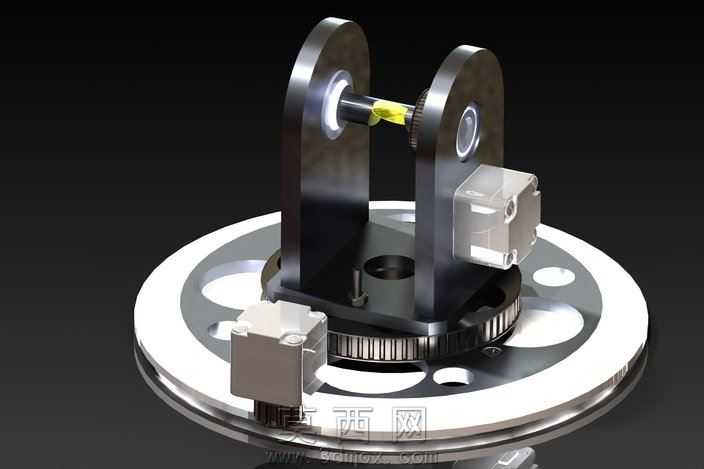

本作品为双轴大功率激光瞄准头三维建模设计成果，整体采用SolidWorks完成全参数化建模与装配校验，通过Keyshot完成写实级渲染输出，完整还原了装置的机械结构与材质表现。建模过程中严格遵循机械设计公差规范，对所有配合面、传动结构进行了干涉检查，确保各运动部件的活动行程无卡滞、无碰撞。从结构设计来看，装置采用U型立式支架作为俯仰轴承载主体，支架底部与圆形回转基座连接，实现水平方向360度全周回转调节，俯仰轴可实现正负角度范围内的精准姿态调整，两个轴系分别搭载独立步进电机作为动力源，通过精密齿轮传动副传递扭矩，传动齿轮采用小模数渐开线齿形设计，保证传动间隙控制在极小范围内，提升瞄准定位的重复精度。材质表现上，渲染阶段针对不同部件做了差异化材质调校：基座与U型支架采用发黑处理的金属钢材材质，还原表面细腻的磨砂氧化质感与金属边缘的高光反射；步进电机外壳采用哑光铸铝材质，搭配表面的安装螺丝细节，还原工业元器件的真实质感；中心反射镜片采用高反射率光学玻璃材质，模拟镜面反射效果与边缘的镀膜透光特性；回转基座上的镂空减重孔做了倒角处理，边缘的高光反射体现金属加工的工艺细节，基座底部的传动齿圈与水平轴驱动齿轮精准啮合，保证回转运动的平稳性。设计思路上，本装置核心目标是实现大功率激光的双轴精准指向控制，激光束从装置中心通孔入射，经过可调控角度的反射镜组改变传播方向，通过两个步进电机的协同驱动，即可快速调整反射镜的空间角度，实现激光指向的二维高精度定位，可适配大功率激光发射场景的瞄准、追踪需求。建模过程中对所有安装孔位、定位销孔、走线槽都做了1:1还原，支架上的轴承安装位预留了标准轴承的配合公差，电机安装面设计了定位止口，保证装配时的同轴度要求，整体结构紧凑，传动链短，刚性充足，可满足高频率角度调整的使用需求，渲染时采用深色背景搭配定向打光，突出金属部件的轮廓层次与结构细节，清晰展现各部件的装配关系与运动逻辑。
