工业机器定位用可调光学传感器安装支架

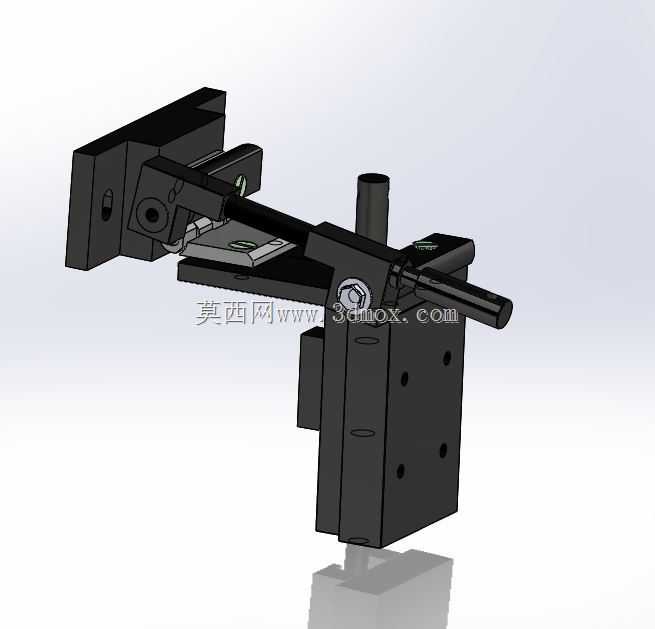

　　在自动化产线的工件定位、位置校验工位，光学传感器的安装精度直接决定检测信号的稳定性，不少现场调试人员都遇到过传感器固定后角度、伸出长度难以微调，或是换型后原有支架无法适配新检测点位的问题，这款可调式光学传感器安装支架，正是针对这类工业现场的实际痛点完成的结构设计。从实际安装边界来看，支架底部采用带多组安装孔的方块式基座，孔位按照工业常用的安装间距排布，可直接固定在型材台面、设备立板或是滑台模组的安装面上，基座的竖向立柱预留了长槽调节位，可根据检测高度需求调整上部悬臂组件的整体高度，调整时松开锁紧件即可上下滑移，到位后锁紧即可完成高度固定，无需额外加工转接件。上部的悬臂承载结构采用多段铰接式设计，每一段铰接位置都带锁紧结构，

　　可实现水平方向伸出长度、俯仰角度的多维度调整，传感器安装位预留了适配常规光学传感器外形的夹持槽，可兼容不同外径的圆柱型光电传感器、光纤传感器，夹持位置带防滑压合结构，避免设备运行过程中振动导致传感器移位。设计过程中优先考虑了现场调试的便捷性，所有调节位置的锁紧件都采用外露式设计，调试人员使用常规内六角扳手即可完成所有维度的调整，无需拆解支架主体；铰接位置的阻尼经过匹配，松开锁紧件后悬臂不会自行下坠，方便单人完成传感器位置的微调对位。从结构强度来看，支架主体采用硬质金属材质加工，各连接位置的壁厚满足长时间工业运行的强度要求，即使在有持续振动的冲压、搬运工位旁使用，也不会出现支架变形、检测位置偏移的问题。

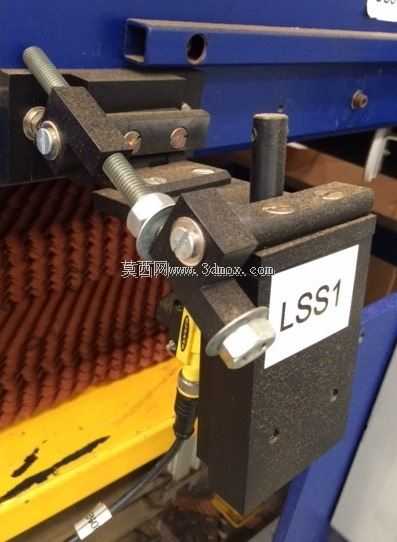

　　悬臂的长度设计覆盖了常规工位的检测距离需求，从基座安装面到传感器检测端的最大伸出距离可满足多数近距离定位检测的场景，若有更长距离的检测需求，也可在悬臂末端加装延长杆拓展安装范围。在实际应用中，这类支架可用于自动化装配线上的工件到位检测、机械手取放料的位置校验、输送线上的工件计数检测等多个场景，相比固定式的传感器安装片，可调结构能大幅减少现场安装时的配做工作量，换型时只需重新调整支架各维度的位置即可适配新的检测点位，无需重新设计加工新的安装件。支架的所有活动连接位置都做了防松设计，锁紧后可承受设备常规运行产生的振动冲击，不会出现长时间使用后锁紧松动、传感器角度偏移导致的检测误判问题。

　　基座的安装孔位同时兼容螺纹锁固和销钉定位两种安装方式，对安装精度要求极高的工位，可在基座调整到位后加装定位销，完全消除支架整体的移位风险。传感器夹持位的设计考虑了不同品牌传感器的外形公差，夹持槽内预留了微小的调整间隙，安装传感器时可微调传感器的轴向角度，确保传感器的检测光斑正对检测点位，避免因传感器安装倾斜导致的检测距离缩短、信号不稳定问题。
