阿普罗克斯天平平衡配重夹持结构

　　在实验室精密称量、工业小量程力值校准、教学演示天平等场景中，这类平衡配重夹持结构是保障称量精度的核心配套部件，主要适配SBC、SBF系列阿普罗克斯天平，用于抵消天平悬臂端的固定偏载，让杠杆系统在空载状态下回到初始平衡位置，避免因悬臂自重带来的系统称量误差。很多刚接触天平结构设计的工程师容易忽略这类外置配重的作用，总觉得内置校准砝码就能覆盖所有偏载补偿，实际上在频繁更换称量夹具、加装辅助测量附件的场景下，外置可调节配重的响应速度和微调精度，远高于内置砝码的步进式调节。

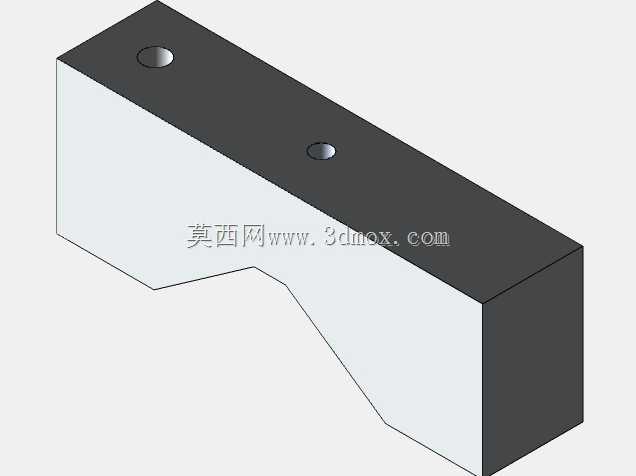

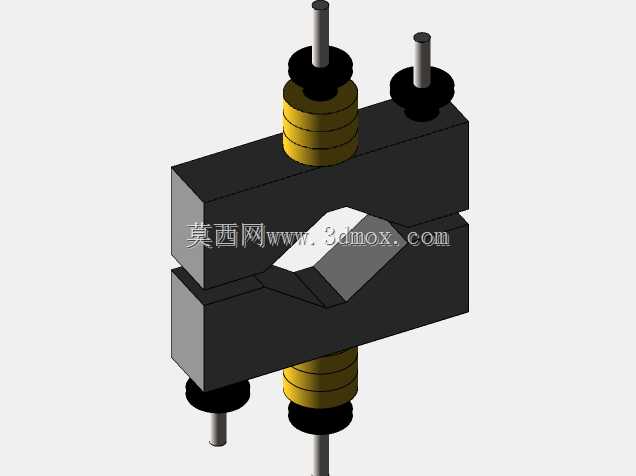

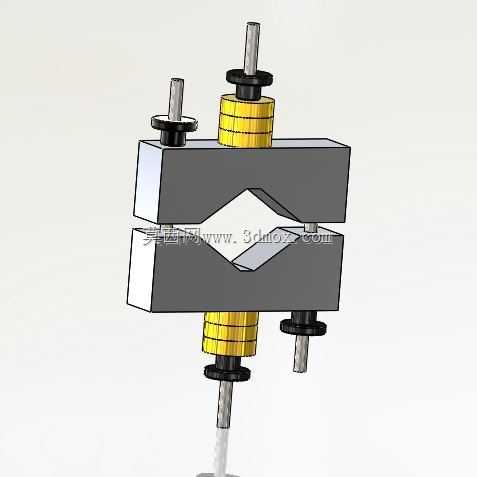

　　从结构功能上看，这套组件分为夹体、配重块、调节导杆三个核心部分。夹体采用铝合金材料加工，一方面是铝的密度低，不会给天平悬臂增加过多额外负载，另一方面铝的切削性能好，中间的V型对夹开口可以加工出很高的同轴度，能牢牢卡在天平悬臂的基准轴上，不会出现长期使用后的滑移偏移。夹体上下对称布置的四根导杆采用不锈钢棒材质，表面做了精磨处理，粗糙度控制在Ra0.8以内，配重块可以沿着导杆顺畅滑动，不会出现卡滞或者旷量。配重块采用黄铜加工，黄铜的密度高，相同体积下能提供更大的配重质量，而且黄铜质地偏软，锁紧的时候不会刮伤不锈钢导杆的表面，长期调节也不会因为导杆表面划伤出现滑动不顺的问题。

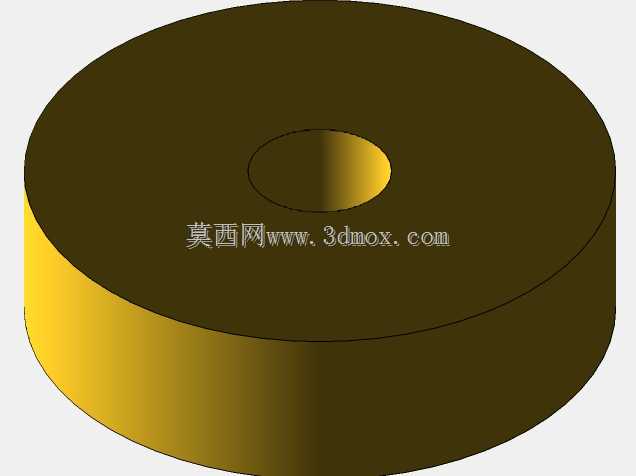

　　设计这套结构的时候，首先要考虑的是安装边界，夹体的V型开口尺寸是和天平悬臂的安装轴径严格匹配的，安装时不需要额外加工转接件，直接扣合在悬臂轴上，拧紧侧边的紧定螺钉就能完成固定，整个夹体的宽度控制在42mm以内，不会和天平周边的防风罩、限位传感器产生运动干涉。导杆的有效滑动长度是38mm，对应的配重调节范围可以覆盖0到120g的偏载补偿量，足够应对常规附件加装带来的重量变化。配重块采用叠片式设计，每片黄铜配重的质量是10g，用户可以根据实际需要增减配重片的数量，再通过顶部的锁紧螺母固定位置，粗调的时候直接增减配重片数量，微调的时候沿着导杆滑动配重块的位置，利用力臂长度的变化实现微小重量差的补偿，这种调节方式的精度可以达到0.1g，完全满足精密天平的平衡校准要求。

　　实际使用的时候，很多操作人员会把配重块直接锁死在导杆最外侧，其实这种做法是不对的，正确的调节逻辑是先增减配重片数量，让天平在空载状态下接近平衡位置，再小幅滑动配重块的位置完成最终校准，这样可以让整个悬臂系统的转动惯量控制在合理范围内，不会因为配重过于靠外导致天平响应变慢，或者出现称量后的摆动过冲问题。另外夹体和导杆的连接采用过盈压装工艺，不需要额外的紧固件固定，压装的时候要保证四根导杆和夹体端面的垂直度，否则配重块滑动的时候会出现别劲的情况，长期使用还会导致导杆弯曲，影响调节精度。夹体的V型夹持面做了阳极氧化处理，硬度可以达到HV300以上，反复拆装也不会出现夹持面磨损，避免因为夹持间隙变大导致夹体在悬臂轴上转动，影响平衡精度。

　　从维护角度来说，这套结构没有复杂的传动部件，只需要定期用无尘布擦拭不锈钢导杆表面的灰尘，不要在导杆上涂抹润滑油，因为润滑油会粘附空气中的纤维和灰尘，反而会导致配重块滑动卡滞，黄铜配重块如果出现表面氧化，只需要用干布擦拭即可，不要用砂纸打磨，否则会导致配重块的质量出现偏差，影响校准精度。很多实验室的天平使用三到五年后出现平衡漂移，除了传感器本身的老化因素，很多时候都是这类外置配重结构出现了滑移、导杆弯曲或者配重块质量变化导致的，定期检查配重的锁紧状态和导杆的平直度，就能避免大部分非传感器故障导致的精度问题。

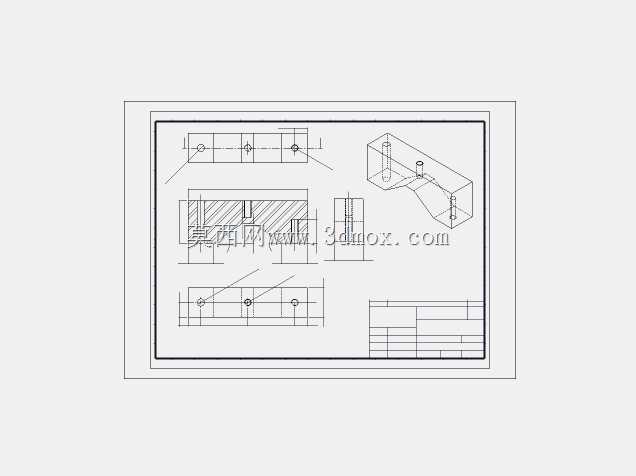

　　在三维建模过程中，这套结构的配合公差需要严格控制，夹体V型面的角度公差控制在±0.5分，导杆和夹体安装孔的过盈量控制在0.02到0.03mm，配重块和导杆的配合间隙控制在0.01到0.015mm，间隙太大配重块会出现倾斜，导致锁紧后位置偏移，间隙太小则滑动阻力过大，微调的时候很难精准控制位置。配重块的内孔和外圆要保证同轴度，否则滑动的时候会出现偏心，导致整个悬臂系统出现附加的力矩，反而影响天平的平衡状态。顶部的锁紧螺母采用细牙螺纹，螺距0.5mm，锁紧的时候不会因为轻微震动出现松脱，同时细牙螺纹的锁紧力更均匀，不会因为锁紧力过大导致导杆出现变形。
