曲轴平衡检测用简易支撑台架结构

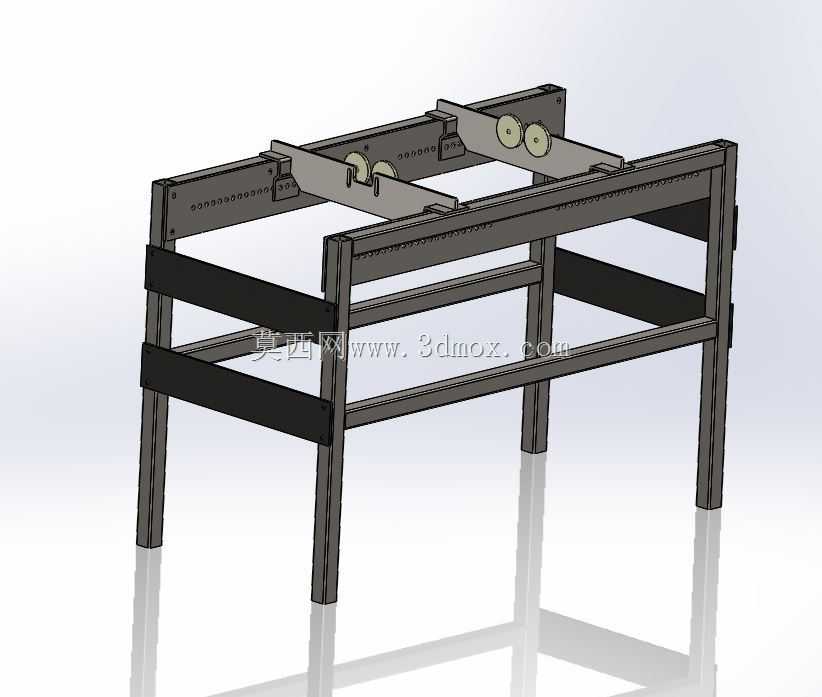

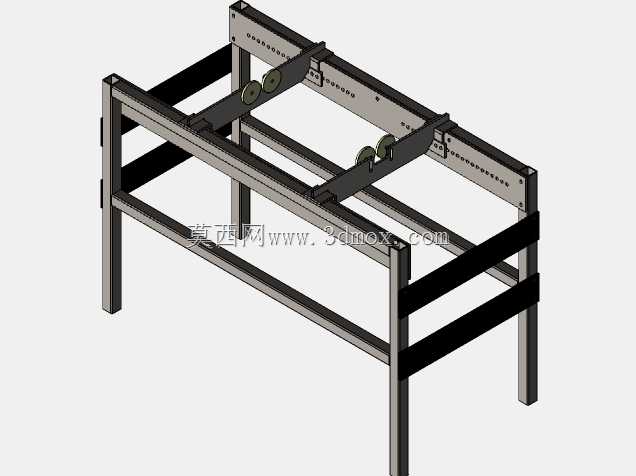

　　在曲轴动平衡检测、小型曲轴类零件工序间校验的生产场景中，这类简易支撑台架是工位上最常用的辅助工装，不同于高精度全自动平衡机的封闭集成结构，这类简化台架主要适配小批量试制、维修返工环节的曲轴平衡初测作业，不需要复杂的自动化输送与防护结构，核心作用是为待检测曲轴提供稳定的水平支撑基准，同时预留传感器、驱动组件的安装位置，让作业人员可以快速完成曲轴装夹，手动配合检测设备完成不平衡量的初步排查。从结构设计逻辑来看，整个台架采用方管焊接作为主体框架，四条竖直方管作为主支撑腿，腿部分别设置两道横向方管拉筋，分别位于支撑腿中部与靠近底部的位置，避免台架受载后出现侧向晃动，框架上部的两根纵向主梁是核心承载结构，主梁上加工有等间距的安装孔位，

　　方便根据不同长度规格的曲轴调整支撑组件的固定位置，适配一定尺寸范围内的曲轴检测需求，不需要针对单一型号曲轴单独制作台架，提升了工装的复用性。台架上部的支撑组件采用分体式滑块结构，每个滑块上安装有两个尼龙支撑滚轮，滚轮的V型槽可以直接托住曲轴的轴颈位置，曲轴放置后可以顺畅转动，不会在转动检测过程中划伤轴颈加工面，滑块与纵向主梁之间通过螺栓锁紧，调整位置时只需要松开螺栓，沿主梁上的长槽或者孔位滑动到对应位置再锁紧即可，操作门槛很低，一线作业人员不需要额外培训就能完成位置调整。从安装边界来看，整个台架的整体高度适配站立作业的人机工程要求，作业人员站立时可以轻松操作曲轴转动、调整传感器位置，不需要弯腰或者抬手作业，

　　台架的整体宽度控制在常规工位的占地范围内，不需要额外拓宽作业空间，底部支撑腿的端面可以安装可调脚杯，在地面不平整的车间环境中，可以通过调整脚杯高度让整个台架保持水平，避免因为台架倾斜导致曲轴转动卡滞、检测数据出现偏差。设计时特意简化了非必要的结构，没有集成驱动电机与传感器的固定支架，这部分结构可以根据实际使用的检测设备型号灵活加装，比如在台架端部预留电机安装板的固定孔位，在支撑滑块附近预留电涡流传感器的安装螺孔，用户可以根据自己手头现有检测组件的尺寸自行适配，不需要因为台架集成的安装位不匹配而重新改制，大幅降低了工装的制作成本与适配周期。这类台架的实际使用场景覆盖了汽配维修车间、小型曲轴加工点、职业院校实训教室等场景，

　　不需要高额的设备投入，就能完成曲轴平衡的初步检测作业，对于不平衡量超标的曲轴，可以直接在台架上完成去重作业的初步定位，不需要反复搬运曲轴到专业设备上，提升了小批量作业的效率。框架的焊接结构在制作时要求焊后去应力处理，避免长期受载后出现框架变形，导致支撑滚轮的同轴度超差，影响曲轴转动的顺畅度，上部的支撑滚轮采用耐磨尼龙材质，既有足够的支撑强度，又不会损伤曲轴的精加工表面，滚轮内部安装有深沟球轴承，转动阻力小，手动转动曲轴时不会出现卡顿，保证检测过程中曲轴可以匀速转动，让传感器采集到准确的振动数据。台架的横向拉筋除了提升框架刚性之外，还可以作为临时置物台，放置检测用的工具、记录笔、配重块等小物件，不需要额外在工位旁放置工具桌，节省了工位空间。在设计初始阶段，就考虑到了不同重量曲轴的承载需求，主梁选用的方管壁厚可以满足常规小型汽油机、柴油机曲轴的承重要求，不会出现主梁弯曲变形的情况，支撑滑块的锁紧螺栓选用大规格内六角螺栓，锁紧后滑块不会因为曲轴转动的振动出现位置偏移，保证检测过程中支撑位置的稳定性。
