双联美式墙面电源插座面板结构

项目分类:通用五金配件 发布时间:2024-02-04 ID:737477
  • 双联美式墙面电源插座面板结构
  • 双联美式墙面电源插座面板结构
  • 双联美式墙面电源插座面板结构
  • 双联美式墙面电源插座面板结构
  • 双联美式墙面电源插座面板结构
  • 双联美式墙面电源插座面板结构
  • 双联美式墙面电源插座面板结构
  • 双联美式墙面电源插座面板结构

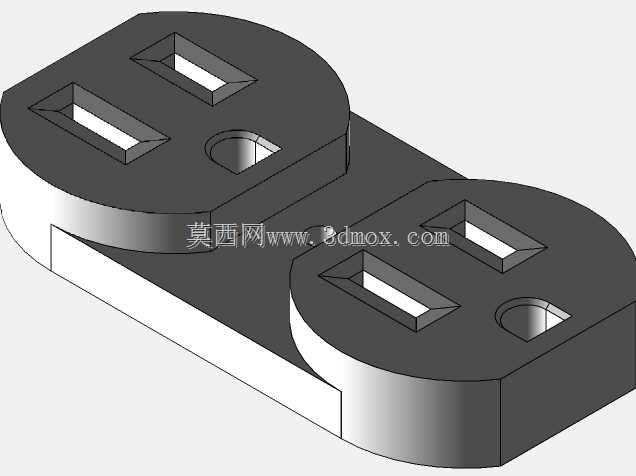

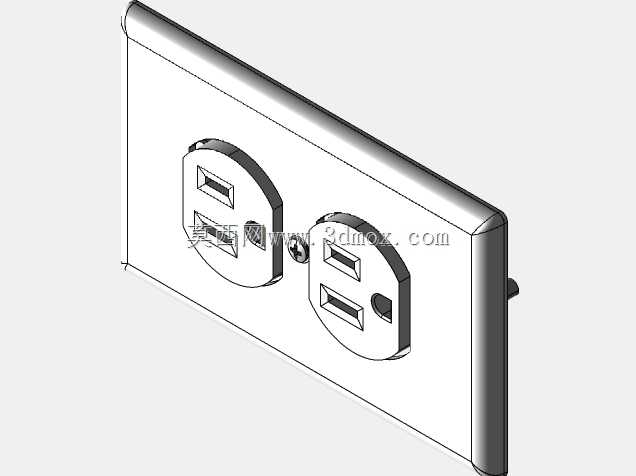

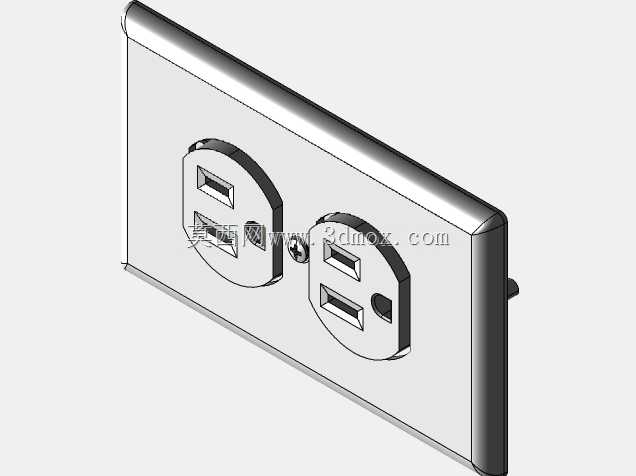

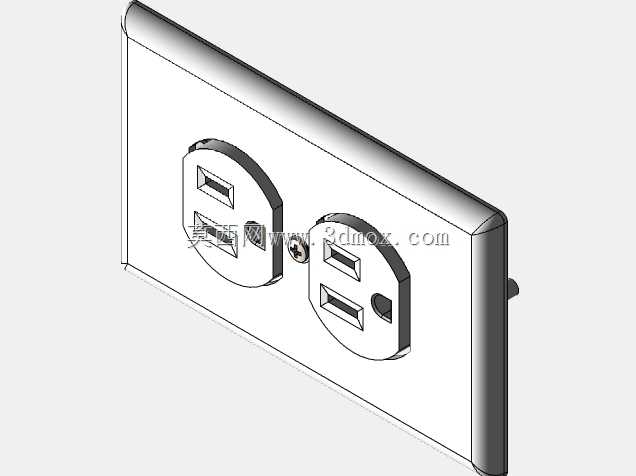

  双联墙面取电部件常用于住宅室内、办公工位、商业展柜以及小型设备旁的配电末端,承担低压用电设备插接、临时供电和墙面取电界面整合的作用。该结构将两组五孔式美规插孔集成在同一块长方面板上,面板边缘做了小幅圆角过渡,既减少安装后棱角磕碰,也便于注塑件脱模和表面清洁。面板正面保持平整,插孔区域下沉定位,插头插入时可由孔位周边轮廓引导,避免偏插造成铜件受力不均。

  从结构布置看,两个插座单元沿面板长度方向并列排布,中间保留螺钉固定位,用于将面板压紧到底盒或安装支架上。插孔外形按照扁脚插头的进入方向设计,火线、零线和接地孔的位置关系清晰,孔周凸台可增强局部强度,也能在插头反复插拔时分散应力。面板背部预留与底盒配合的边界,侧壁厚度均匀,适合采用绝缘塑料一体成型;后侧接线腔体需要容纳铜夹、端子和导线弯折空间,因此外形并非简单薄板,而是带有一定深度的盒状轮廓。

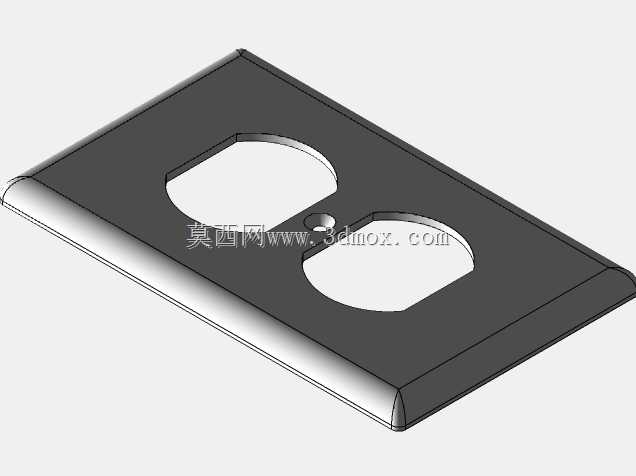

  设计这类墙面插座时,首先要确认安装边界。面板外露面需要覆盖底盒开口,长宽方向留出与墙面贴合的法兰边;背部伸入墙体或设备面板的部分不能与底盒侧壁、线管弯头发生干涉。两个插座之间的中心距要兼顾插头本体宽度,避免两个大号电源适配器同时插入时互相挤占。螺钉孔位置应靠近面板受力中心,锁紧后面板四周贴墙,不出现局部翘曲。若用于金属设备立面,还需在背部增加绝缘隔离,保证带电件与安装基体之间的爬电距离。

  建模过程中,插孔不能只作为外观缺口处理,应同步表达内部导电件的容纳槽、定位筋和止挡面。铜夹区域需要预留弹性变形空间,端子螺钉附近设置加强肋,防止接线拧紧时塑料柱开裂。面板外表面可做细磨砂或光面处理,分型线尽量布置在侧面下缘,减少正面外观缺陷。背部卡扣与螺钉柱的位置要对称,保证装配后受力平衡。

  在实际选型中,该类部件既可以作为建筑电气末端件,也可嵌入测试台、机柜侧板、生产线辅助工位墙,为电动工具、仪器仪表和临时检测设备提供取电口。结构评审时需重点检查插头插拔路径、面板与底盒的重合量、螺钉锁紧行程、背部走线空间以及相邻插头干涉情况。通过三维结构把外观面、安装孔、插孔型腔和背部加强特征完整表达,能够直接服务于注塑件开模评审、电工装配校核以及现场安装位置确认。
