无焊接栓接式牵引连杆结构设计

　　在工业传动、移动设备拖挂、工位器具转运这类需要实现两点间牵引力传递的场景里，牵引构件的可靠性直接决定了整套拖挂系统的运行安全，传统焊接式牵引杆在长期交变载荷作用下，焊缝位置容易出现应力集中引发的疲劳开裂，后期维护更换也需要动火作业，在防爆车间、无尘产线这类有特殊管控要求的区域使用局限性极强。这套栓接结构的牵引杆，从设计源头规避了焊接工艺带来的各类缺陷，所有连接位置均采用标准紧固件实现刚性锁合，没有任何焊缝结构，不管是前期加工组装还是后期拆装修复，都不需要配备焊接设备，普通装配人员借助常规扭力扳手就能完成全流程作业。

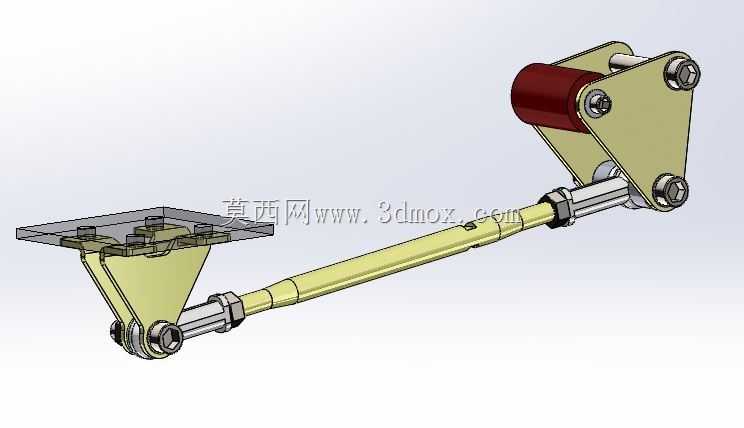

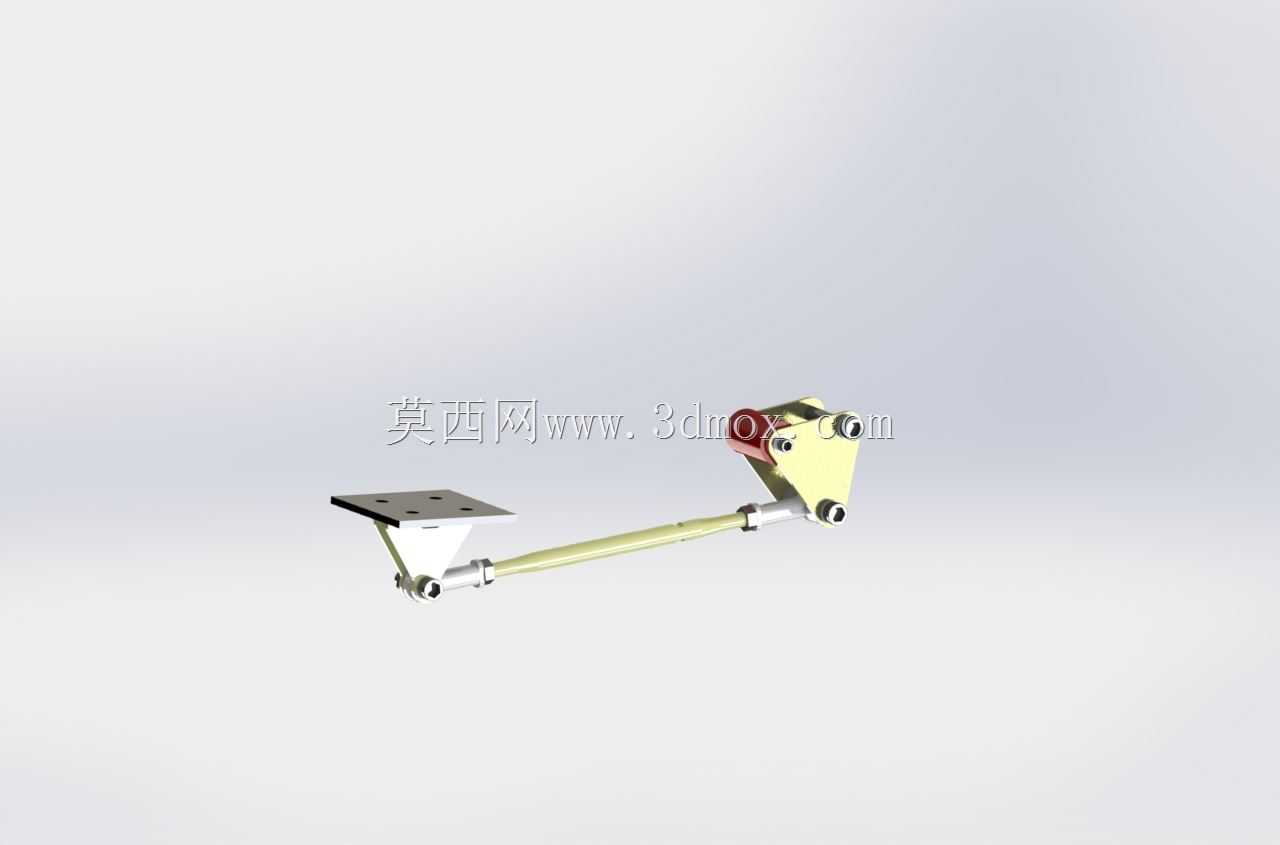

　　从实际功能落地的角度看，这套牵引杆两端分别设计了三角铰接安装座，一端用于和主动牵引端的机架固定，另一端用于和被拖挂的移动构件连接，中间的杆体采用空心管材加工，在保证整体抗弯、抗扭强度满足额定牵引载荷要求的前提下，尽可能降低构件自身重量，减少牵引过程中的无效负载。两端的铰接位置都配置了耐磨轴套与锁紧螺栓，允许牵引杆在水平、垂直方向存在小角度的摆动余量，能够适配牵引端与被拖挂端之间存在的安装高度差、运行过程中的路面颠簸或机架形变，避免刚性连接带来的附加弯矩损坏连接座或杆体。其中一端的安装座上还集成了缓冲滚轮结构，当牵引杆随设备运行到极限位置时，滚轮可以先和限位结构接触，通过滚动接触替代刚性碰撞，降低冲击载荷对整套牵引结构的损伤。

　　设计过程中首先核算了额定牵引载荷下的杆体应力分布，将杆体的中间连接段做了变径处理，在应力集中的连接过渡位置增加壁厚，非主要受力段适当缩减管径，兼顾强度与轻量化要求。两端的三角安装座采用板材切割成型，三个连接孔的位置度公差严格控制在0.1mm以内，保证和配套设备安装位的适配性，避免强行装配带来的内应力。所有紧固件都选用标准的内六角圆柱头螺栓，装配时按照额定扭力值锁紧，同时配置防松垫片，避免长期运行过程中因为振动出现螺栓松动的问题。整个结构没有特殊定制的异形加工件，除了杆体和安装座板材之外，其余轴套、螺栓、滚轮都可以直接采购标准件替换，后期运维的配件获取成本极低。

　　从安装边界来看，这套牵引杆的两端安装座均采用平面贴合加螺栓穿孔的固定方式，不需要在配套设备上加工复杂的异形安装槽，只需要按照安装座的孔位尺寸加工对应直径的通孔即可完成固定。杆体的总长度可以根据实际使用场景的牵引间距需求，通过调整中间杆体的下料长度灵活适配，不需要改动两端铰接座的结构设计，适配不同轴距、不同牵引间距的拖挂场景。铰接点的摆动角度范围覆盖了常规拖挂场景下的上下、左右偏摆需求，在常规厂区平整路面转运、设备内部机构直线牵引这类场景下，不会出现运动卡滞或者结构干涉的问题。和同载荷等级的焊接式牵引杆相比，这套全栓接结构的抗疲劳性能更优，因为不存在焊缝区域的金相组织变化问题，所有受力位置的材料性能保持一致，在长期交变牵引载荷作用下的使用寿命更长，同时因为可以完全拆解，不管是表面做防腐处理还是局部零件更换，都比一体式焊接结构更加便捷，尤其适合在食品加工、医药生产这类对设备易清洁性、易维护性要求较高的行业场景中使用，也可以适配各类传感器安装支架的位置牵引调整、轻型移动工装的拖挂连接、自动化产线工位器具的定点转运等多种实际工况。
