传感器配套偏心轮式安装基座结构设计

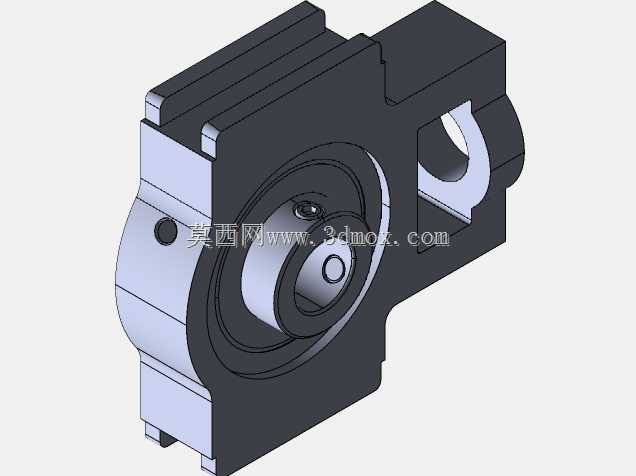

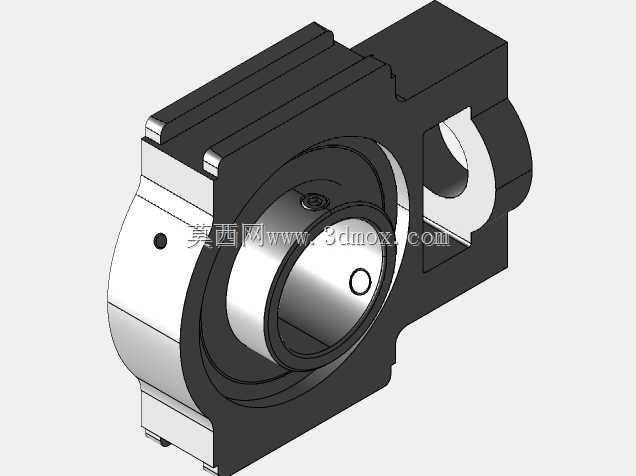

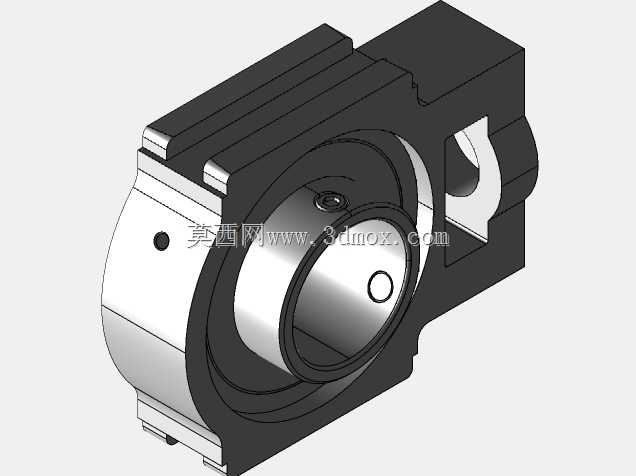

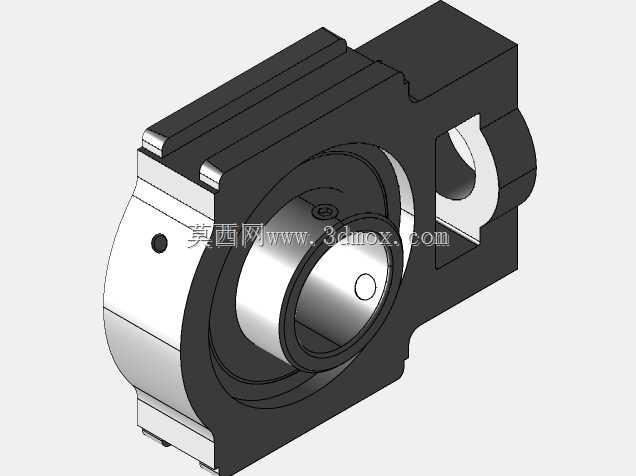

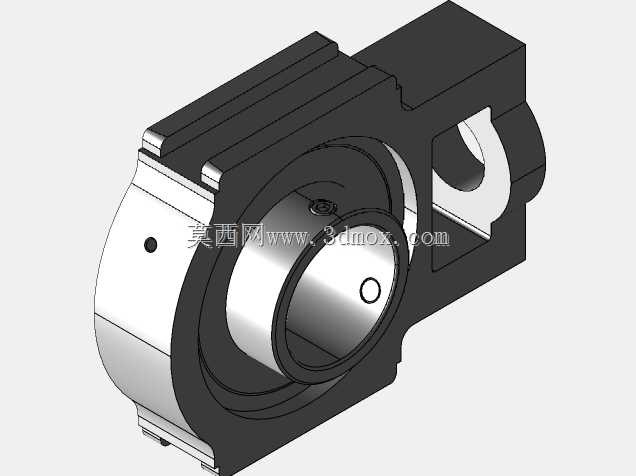

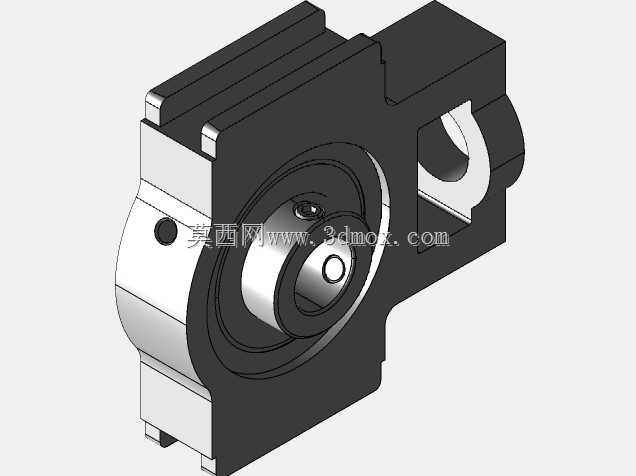

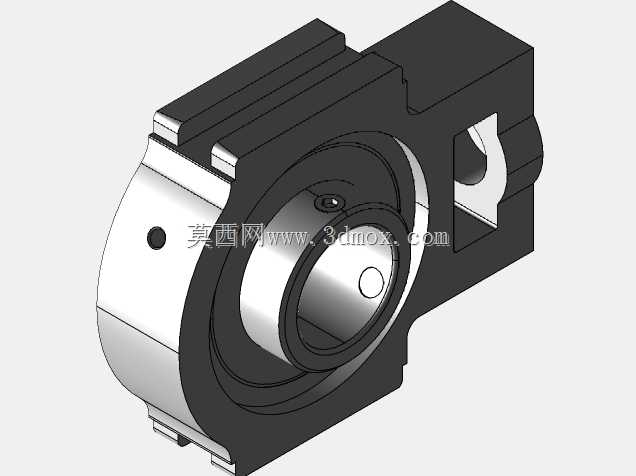

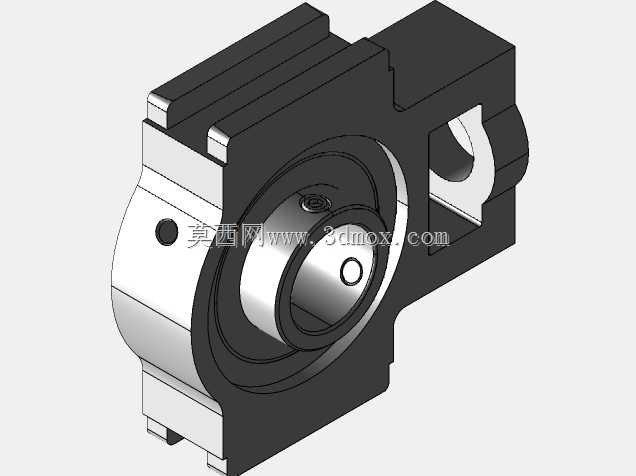

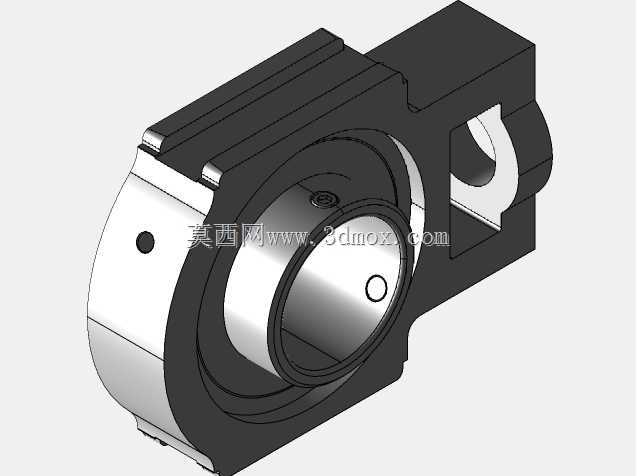

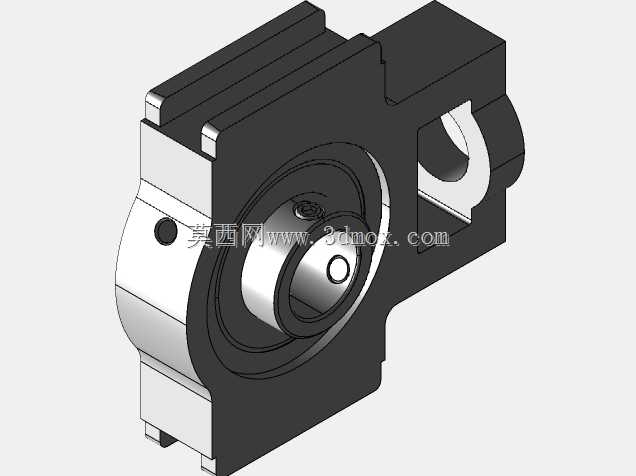

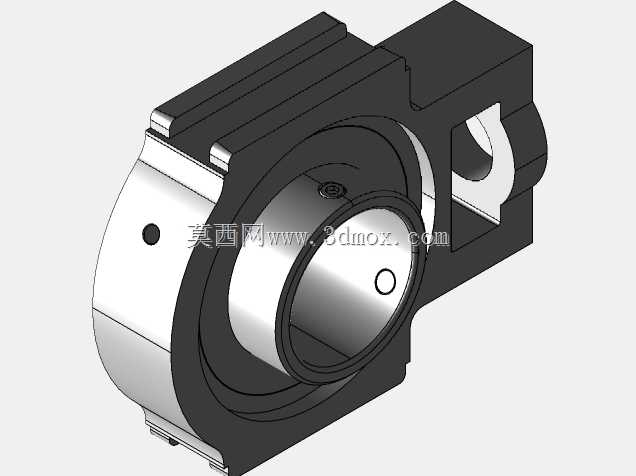

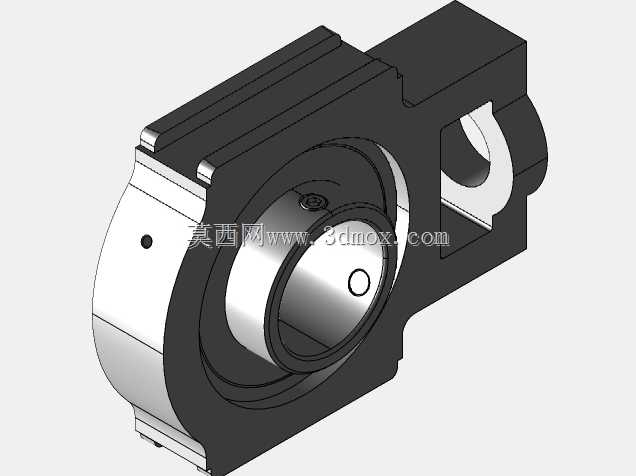

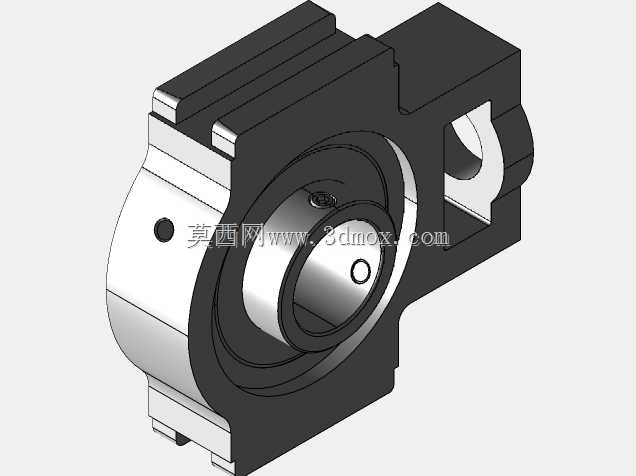

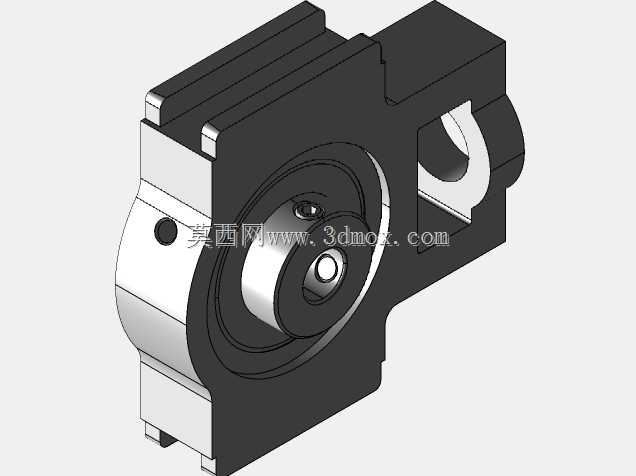

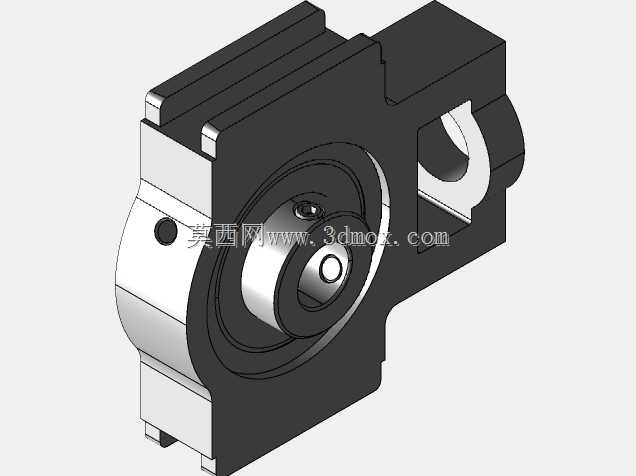

　　在工业传感检测场景中，传感器的安装定位精度直接决定检测数据的可靠性，尤其是在位移校准、角度反馈类的传感应用里，常规固定式安装座往往无法适配现场安装公差带来的位置偏差，需要配套具备微调能力的安装基座来完成传感器的精准对位。这款偏心轮式安装基座，核心就是为解决现场安装时的位置补偿需求设计，整体采用一体化铣削成型的结构，主体分为安装固定段、偏心调节段、传感器搭载腔三个功能区域。从结构布局来看，基座左侧的圆柱段为主体安装定位面，表面做了精磨处理，可直接嵌入设备预设的安装孔位，侧面预留的径向定位螺孔可穿入紧定螺钉完成周向锁止，避免设备运行过程中基座出现转动偏移。中间的方形主体段为核心承载结构，内部嵌套的偏心轮组件是整个基座的调节核心，

　　偏心轮中心与基座安装轴线存在固定偏心距，转动偏心轮时，搭载在偏心轮内孔的传感器安装轴就会在一定范围内做径向位移，以此补偿安装孔位的加工误差、设备长期运行产生的结构形变带来的位置偏差，无需重新加工安装孔就能完成传感器的位置校准，大幅降低现场调试的工作量。基座右侧的开口卡槽为传感器线缆走线与快拆结构预留空间，卡槽的圆弧面与传感器外壳的圆弧轮廓完全贴合，既可以对传感器外壳做周向限位，避免传感器检测方向出现偏转，也能在检修更换传感器时直接从侧向取出，无需拆卸整个基座，缩短设备维护的停机时间。从安装边界来看，这款基座的整体外轮廓尺寸适配主流工业传感器的安装空间要求，左侧圆柱定位段的直径公差控制在h7级，可与设备安装孔形成间隙配合，

　　既保证安装时的顺畅度，又不会因为配合间隙过大导致基座晃动。偏心轮的调节范围覆盖现场常见的±2mm安装偏差，调节完成后可通过基座端面的锁紧螺钉将偏心轮位置锁死，避免设备运行时的振动导致调节位置偏移。在实际应用场景中，这类基座常配套光电式、电感式位移传感器使用，在自动化生产线的工件定位检测、旋转设备的转速与相位检测、工装夹具的到位确认场景中都能适配。设计过程中充分考虑了工业现场的复杂工况，基座主体采用硬质铝合金材质做阳极氧化处理，既保证结构强度，又能控制整体重量，不会给设备安装面带来额外的负载，同时表面的氧化层具备一定的防腐蚀能力，可在普通工业车间的环境下长期使用，不会轻易出现锈蚀卡滞的问题。结构上没有多余的冗余设计，

　　所有棱角都做了倒角处理，避免安装调试过程中划伤操作人员，各个功能面的加工基准统一，保证装配后各部件的同轴度与位置度满足传感检测的精度要求。偏心轮与基座内孔的配合采用小间隙配合，转动调节时手感顺滑无卡滞，锁紧后不会出现窜动，传感器搭载内孔的尺寸公差适配标准外径的工业传感器，无需额外加工衬套就能直接安装，降低配件采购与加工成本。在结构强度校核阶段，针对基座的安装受力点做了应力集中优化，方形主体与圆柱安装段的过渡位置做了圆角过渡，避免长期受振动载荷出现应力断裂的问题，侧面的紧定螺孔深度经过核算，保证锁紧力足够的同时不会穿透基座内壁影响内部偏心轮的转动。
