工业检测用光电感应传感装置结构

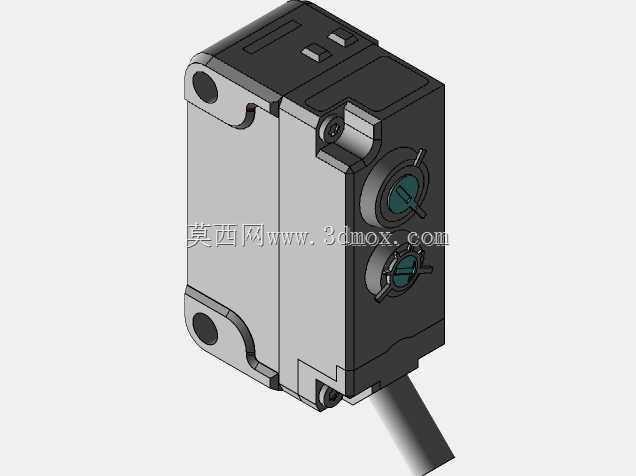

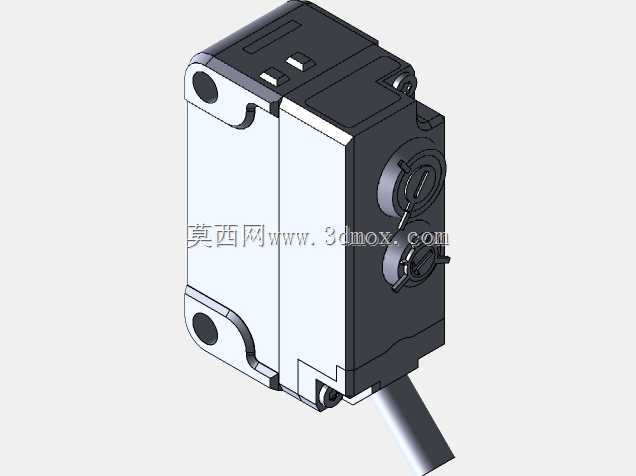

　　在自动化产线的物料到位检测、工位间距校验、工件存在性判断场景里，这类光电感应装置是出镜率极高的检测元件，不同于接触式的行程开关，它依靠光信号的通断完成状态判定，不会对被测工件表面造成剐蹭，也不会因为长期机械碰撞出现触点磨损失效的问题，在高速运行的包装、电子装配、物流分拣线体上，能适配每分钟上百次的检测频次，响应速度完全能跟上产线节拍。从结构设计来看，这款传感装置采用方型壳体布局，主体分为光学发射接收腔体、电路容纳腔体、线缆引出端三个核心部分，壳体侧面预留的两个调节旋钮，分别对应检测距离校准与输出模式切换，现场调试时不用拆开壳体，直接用一字螺丝刀就能完成参数微调，旋钮周边做了凸台防护，避免产线布线剐蹭导致参数偏移。

　　壳体的边角位置做了圆弧过渡处理，没有尖锐的直角结构，一方面是减少安装时磕碰造成的壳体崩边，另一方面也能避免积灰在直角位置堆积，长期在多粉尘的车间环境里使用时，灰尘不容易在边角附着遮挡光学透镜。安装边界上，这款传感器的壳体宽度适配工业常用的18mm安装槽位，底部与侧面都预留了标准的M3螺纹安装孔，既可以配合L型安装支架固定在型材机架上，也能直接嵌入设备的安装卡槽里，安装孔位的公差控制在±0.1mm，和市面通用的安装支架完全适配，不用现场二次打孔扩孔。线缆从壳体底部垂直引出，出线位置做了应力释放的橡胶护套，当产线设备有小幅震动时，护套能缓冲线缆的弯折应力，避免线缆根部因为反复弯折出现铜丝断裂的问题，护套和壳体的衔接处做了密封处理，

　　能阻挡车间里的切削液飞溅、粉尘侵入内部电路，适配多数普通工业车间的防护需求。光学透镜的位置做了内凹设计，透镜表面比壳体端面低1.5mm左右，安装过程中即使不小心碰到安装面，也不会直接刮花透镜表面，日常维护时用无尘布擦拭端面就能清理掉附着的灰尘，不用拆卸整个传感器。在功能设计上，这款光电传感器的发射端与接收端集成在同一壳体内，属于漫反射型检测结构，不需要在被测位置对面加装反射板，安装时只需要固定单侧的传感器本体就能完成部署，相比对射型传感器能减少一半的安装布线工作量，在空间紧凑的小型自动化设备里，这种单端安装的结构能大幅节省安装空间，不用在设备两侧预留对应的安装位。电路部分的腔体做了分层设计，功率元件和信号处理元件分开布局，

　　减少电源波动对光信号检测的干扰，输出信号兼容工业常用的NPN/PNP两种输出模式，能直接对接PLC的输入端口，不用额外加装信号转换模块。实际选型应用时，要注意检测面的材质反光率差异，针对黑色橡胶这类低反光率的工件，需要适当缩短检测距离，针对高反光的金属工件，要调整安装角度避免镜面反射导致的误触发，这款传感器的调节旋钮带阻尼档位，调试时能清晰感受到档位变化，方便现场操作人员快速校准到合适的检测阈值。壳体材质采用阻燃ABS工程塑料，表面做了哑光处理，避免车间照明光线在壳体表面产生反光干扰周边其他光学检测元件，壳体的拼接缝隙做了错位止口设计，即使有少量液体飞溅到传感器表面，也会顺着止口的导流槽流走，不会渗入壳体内部。从建模细节来看，所有的安装孔位、旋钮尺寸、壳体倒角都完全按照实物的装配尺寸还原，结构工程师在做设备整体布局时，可以直接调用这个模型完成干涉检查，不用反复测量实物尺寸调整安装位，能大幅缩短设备设计阶段的选型建模时间，尤其是在做传感器排布时，可以直接在装配体里模拟传感器的检测角度，提前预判是否存在结构遮挡，避免设备组装完成后才发现检测位被机架部件挡住的问题。
