3/4规格外丝宝塔气嘴接头结构设计

　　在气动管路布设、小型流体输送系统的现场施工与设备配套场景中，这类外丝宝塔式气嘴是极为常用的管路转接部件，主要承担硬质管路端口与柔性软管之间的密封连接功能，常见于车间压缩空气支路终端、小型气动工具进气端、低压流体输送管路的快接部位，适配橡胶、PVC、硅胶等多种材质的柔性软管，依靠接头尾部的阶梯环状结构卡入软管内壁，配合喉箍锁紧后即可实现稳定的管路连通，可承受常规工况下0.6-1.0MPa的工作压力，满足绝大多数民用、工业低压气路、水路的转接需求。

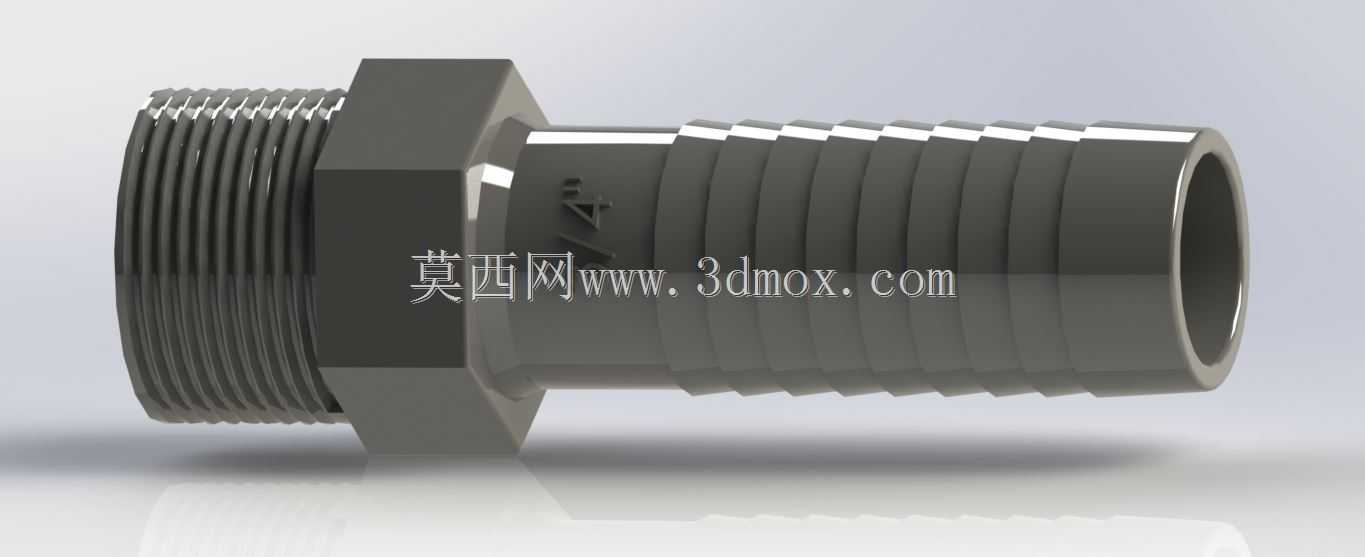

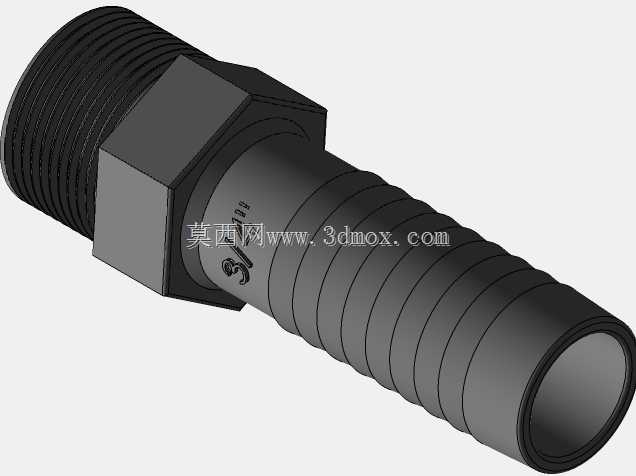

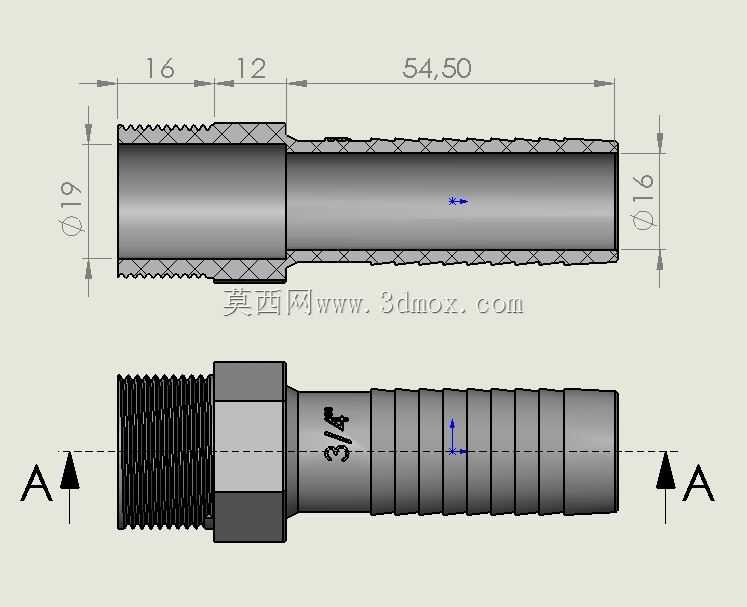

　　从结构设计逻辑来看，这款接头采用三段式同轴结构布局，靠近外螺纹的一端设置了六角拧动段，该段的对边尺寸适配常规活动扳手、开口扳手的夹持需求，安装时无需额外定制工装，使用普通通用工具即可完成螺纹端的拧紧操作，六角段与外螺纹、尾部宝塔段之间均设置了退刀槽结构，既避免了机加工过程中刀具磕碰产生毛刺，也能在螺纹拧紧时为密封生料带、密封垫圈留出足够的挤压形变空间，防止密封材料被挤入管路内部造成流道堵塞。外螺纹段采用标准管螺纹设计，螺纹牙型角度与螺距符合通用管路连接标准，可直接匹配对应规格的内螺纹端口，无需额外加工转接结构，螺纹段长度为16mm，足够的啮合长度可保证螺纹连接的强度与密封性能，避免工作过程中因管路抖动、压力波动出现螺纹松脱、泄漏的问题。

　　接头中段为光滑过渡圆柱段，长度12mm，该段的作用主要是拉开螺纹连接端与软管插接端的距离，避免软管安装后与螺纹端的金属棱角产生摩擦割损，同时也为管路弯折留出了一定的缓冲空间，减少软管根部的弯折应力，延长配套软管的使用寿命。尾部的宝塔段总长度为54.50mm，外端直径为16mm，整体采用多道环状凸棱的阶梯结构，凸棱的外径略大于适配软管的内径，当软管被强行套入宝塔段后，软管内壁的弹性形变会紧紧包覆在每一道凸棱的表面，形成多道密封防线，即使靠近端部的密封位置出现轻微泄漏，内侧的凸棱依然可以起到密封阻隔作用；凸棱的边缘均做了圆角过渡处理，没有尖锐的机加工棱角，套入软管时不会割伤软管内壁，同时拆卸时也能减少对软管的拉扯损伤，提升软管的重复利用率。

　　从安装边界尺寸来看，接头整体为同轴回转体结构，最大外径位于六角拧动段，安装时仅需预留出扳手拧动的操作空间即可，无需过大的安装避让区域，适合在空间紧凑的设备内部、管路密集的气路排上布置。外螺纹端的公称直径为3/4英寸，适配市面上绝大多数同规格的内螺纹管路接头、阀体端口，选型时无需额外核对非标螺纹参数，降低了现场配套的选型难度。宝塔段的直径梯度设计覆盖了常规同规格软管的内径公差范围，即使软管内径存在轻微的制造偏差，也能依靠多道凸棱的过盈配合实现可靠连接，不会出现软管套入过松容易脱落、或者套入过紧难以装配的问题。

　　在实际建模过程中，这类接头的结构细节需要重点关注几个部位的尺寸公差：螺纹段的大径、中径公差需要符合管螺纹的标准要求，否则会出现拧不动或者拧入后间隙过大泄漏的问题；六角段的对边尺寸需要控制在标准公差范围内，避免扳手夹持时出现打滑、棱角磨损的情况；宝塔段的凸棱高度与间距需要经过合理匹配，凸棱过高会导致软管装配难度过大，过低则会导致密封性能不足、软管容易在压力作用下脱落，凸棱间距过小会增加软管套入时的阻力，间距过大则会减少密封面的数量，降低连接可靠性。另外整个接头的流道为等径直孔设计，内部没有突兀的变径、台阶结构，流体通过时的压力损失极小，不会出现流道内部积液、积尘的问题，适合输送压缩空气、清水、低压惰性气体等多种介质，流道内壁的粗糙度控制在合理范围内，减少介质流动时的阻力，也避免长期使用后杂质附着在流道内壁造成堵塞。

　　这类接头在实际使用中，通常会在螺纹端缠绕适量的聚四氟乙烯生料带，或者加装组合密封垫圈来提升螺纹端的密封性能，宝塔段在软管套入到位后，需要在靠近接头端部的凸棱位置加装不锈钢喉箍，将软管与接头进一步锁紧，防止工作压力升高时软管从接头上崩脱。相较于快插式接头，这种宝塔式接头的结构更简单，成本更低，对软管的适配范围更广，即使软管存在轻微的老化、内径变形，依然可以通过喉箍锁紧实现可靠连接，在工况相对复杂、维护频率较低的管路场景中，这种结构的接头拥有更长的无故障使用寿命，也不容易因为杂质进入锁止结构出现接头失效的问题。
