外丝快插式黄铜气动气管接头

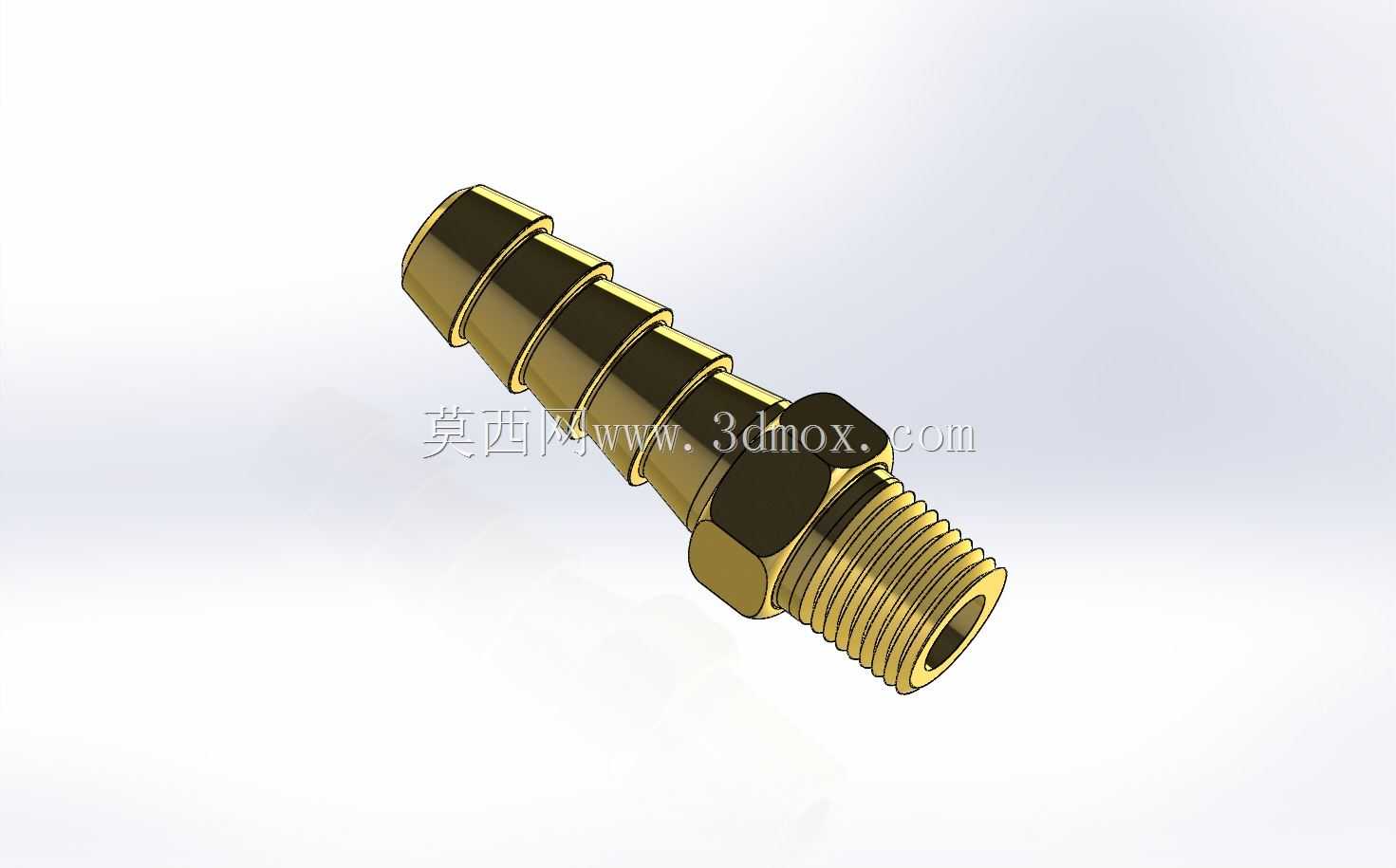

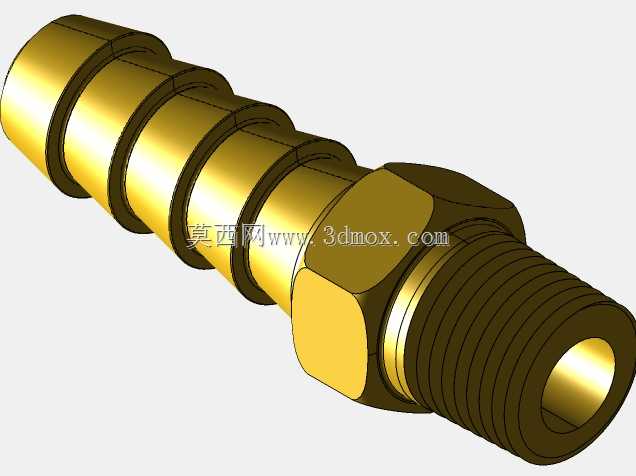

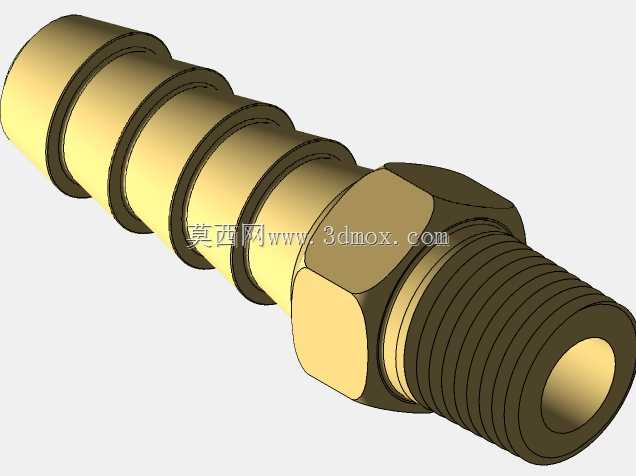

　　在气动控制回路、小型流体输送管路的搭建作业里，这类外丝快插式黄铜接头是出现频次极高的管路连接件，日常在车间气路排布、小型实验台流体管路接驳、设备气路终端改造的场景中，都能见到这类零件的应用。它的核心作用是实现硬管螺纹端口与柔性软管的快速密封对接，不需要额外做软管翻边、卡套预装这类复杂工序，现场装配时只需要将适配内径的软管顺着竹节式倒齿端推入到底，就能依靠倒齿的咬合结构实现软管的防脱固定，配合管箍锁紧后即可承受常规工况下的管路压力，不会出现软管拔脱、介质渗漏的问题。从结构设计逻辑来看，这个接头采用了一体化黄铜锻压成型的主体结构，没有额外的拼接焊缝，从根源上避免了拼接位置的渗漏风险。一端加工有标准外螺纹，用于和阀体、设备气口、

　　管路分气块的内螺纹端口对接，螺纹段根部设计有外六角拧动台，装配时可以用标准开口扳手或者活动扳手卡持这个位置施加拧紧力矩，不会因为拧动时的应力破坏竹节段的结构，也能保证螺纹拧紧到位，配合生料带或者螺纹密封胶使用时，可以实现螺纹端的静密封。另一端的竹节式倒齿结构做了多段等距排布，每一段倒齿的朝向都和软管插入方向相反，齿尖做了小圆弧过渡，既可以在软管插入时减少对软管内壁的划伤，又能在软管受拉力往外滑脱时，让齿尖咬入软管内壁形成多道密封与防脱防线，就算管路存在小幅压力波动，也不会出现接头位置渗漏或者脱管的问题。从安装边界的角度考量，这类接头的外六角对边尺寸是按照对应螺纹规格的标准扳手空间设计的，在排布密集的分气块上安装时，

　　相邻接头之间只要预留出标准扳手的活动间隙，就能顺利完成拧紧作业，不会出现扳手卡滞无法发力的问题。竹节段的外径尺寸和适配软管的内径是过盈配合设计，插入软管后软管内壁会被竹节齿撑开，贴合在每一段齿槽位置，就算管路内存在负压工况，也不会因为软管收缩出现密封失效的情况。在实际选型应用中，这类接头常被用在车间压缩空气终端与气动工具的连接位置，比如风批、吹尘枪、小型气动气缸的供气端口，也会用在低压冷却水回路、低压润滑油输送回路里，因为黄铜材质本身的耐锈蚀性能较好，在常规无强腐蚀的介质环境下可以长期稳定工作，不会像普通碳钢接头那样容易生锈污染管路介质，也不会因为锈蚀导致后续拆卸维护困难。设计这类接头的三维模型时，

　　需要重点关注几个核心尺寸的公差控制：外螺纹的中径公差要符合对应管螺纹的标准要求，保证和标准内螺纹端口的配合松紧度合适，不会出现过紧拧不动或者过松密封失效的问题；外六角的对边尺寸要控制在标准公差范围内，保证扳手可以顺利卡持，不会出现打滑拧圆角的情况；竹节段的每一段齿的外径、齿间距、齿尖角度都要和适配软管的参数匹配，齿尖过尖容易割坏软管，齿高不够则会导致防脱力不足容易拔脱，齿间距不合理则会让软管和接头之间的密封段长度不足，容易出现渗漏。另外接头的中心通孔直径要匹配对应规格的通流要求，不能因为通孔过小造成管路通流截面不足，带来不必要的压力损失，影响末端用气设备的出力稳定性。在实际装配使用中，这类接头不需要特殊的安装工具，只需要按照规范将软管推过所有竹节齿段，在最末端的齿外侧加装不锈钢喉箍锁紧，就能满足大部分中低压工况的使用要求，后期维护更换时也只需要松开喉箍就能拔下软管，不需要破坏接头本身，拆装效率比传统的卡套式接头更高，对于现场快速改管、临时气路搭建的场景适配性很强。同时黄铜材质的切削加工性能较好，批量生产时的加工效率高，零件的成品一致性容易控制，不管是小批量设备装配使用还是大批量车间气路改造，都能很好地控制采购与使用成本。
