曼卡尔估计器传感配套机械结构件

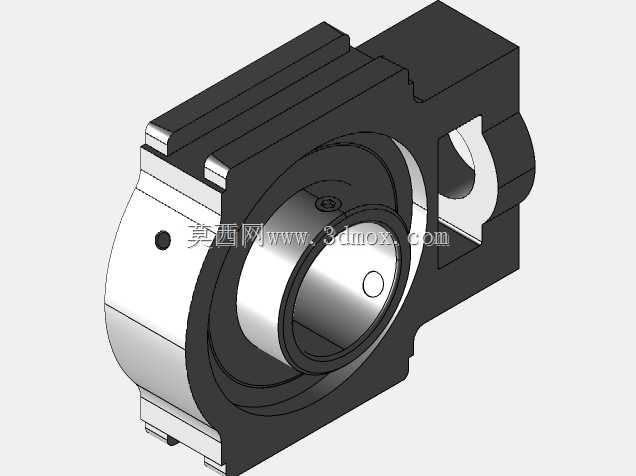

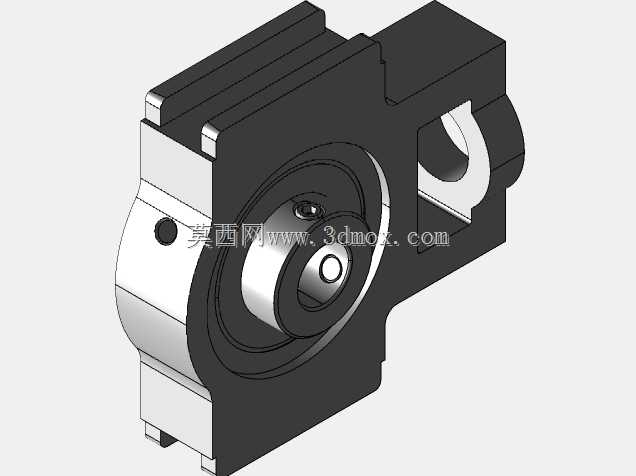

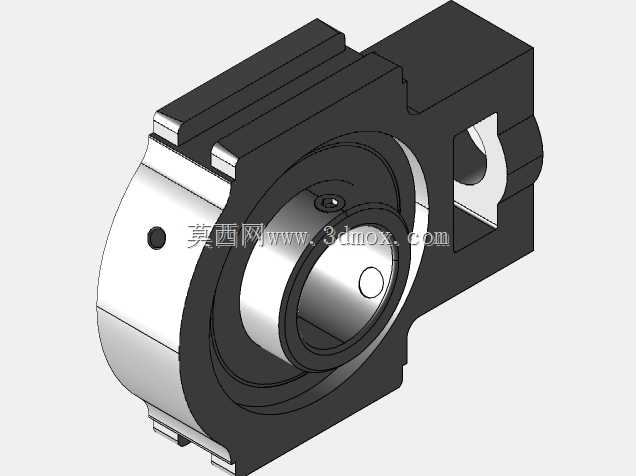

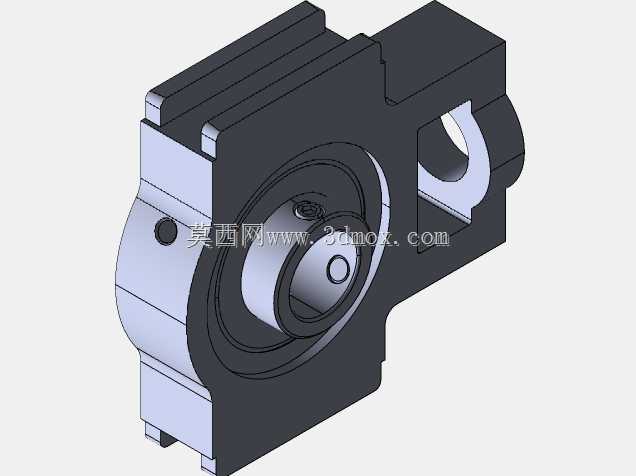

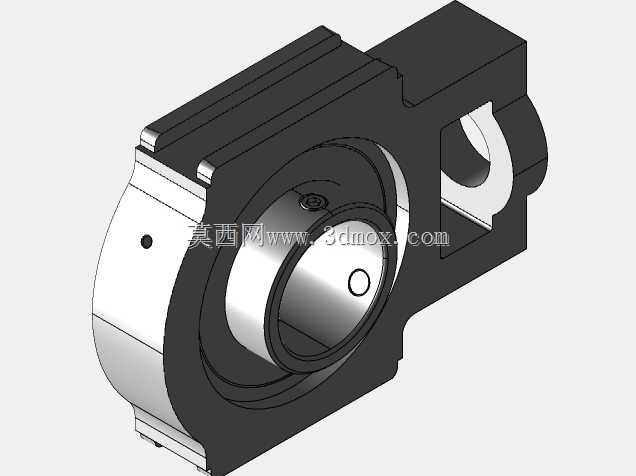

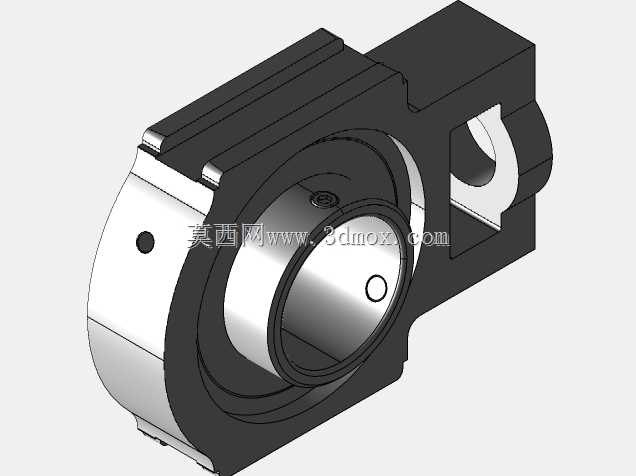

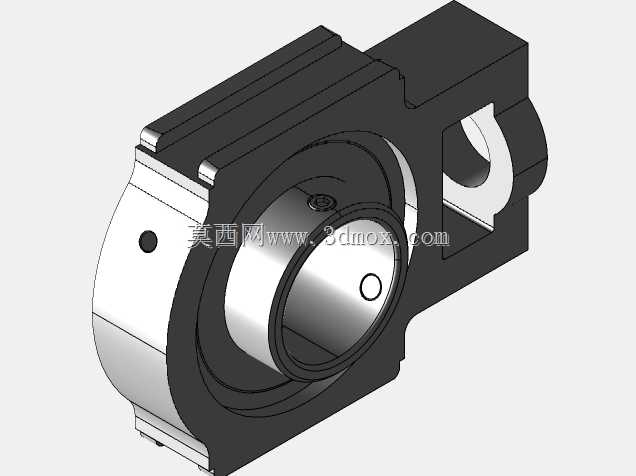

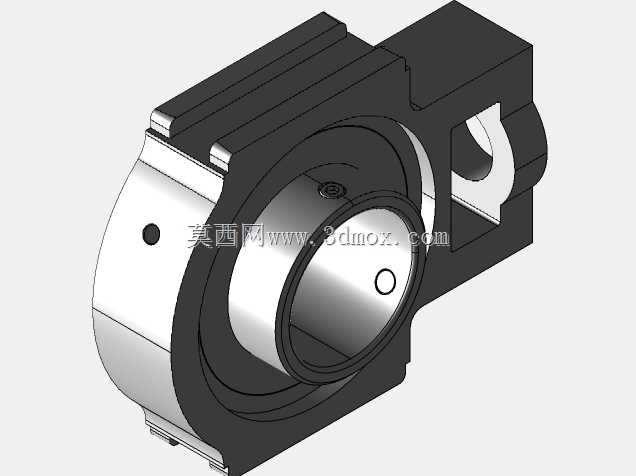

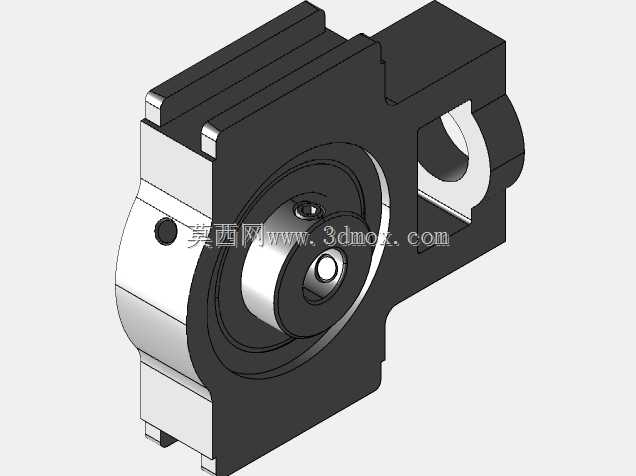

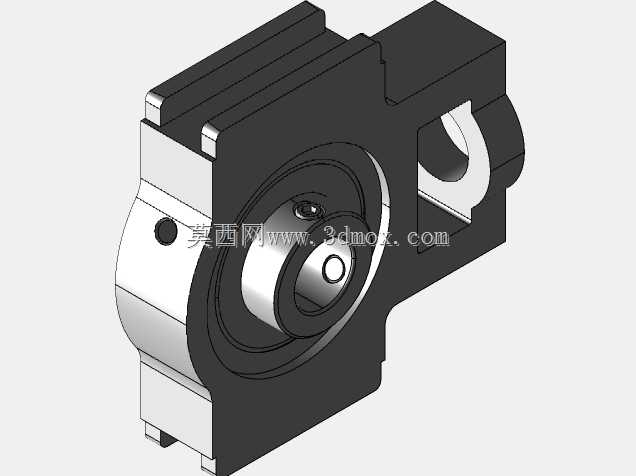

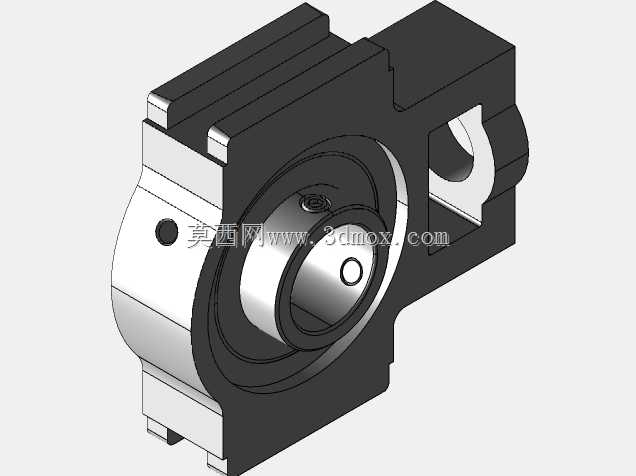

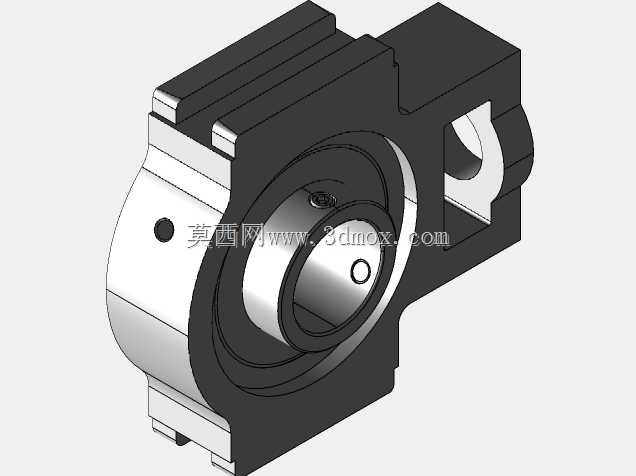

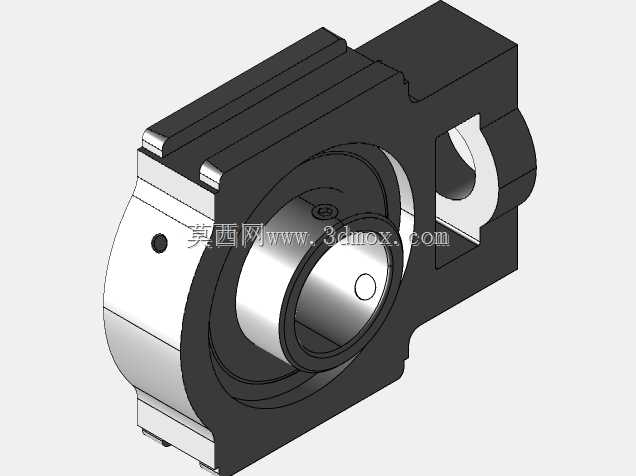

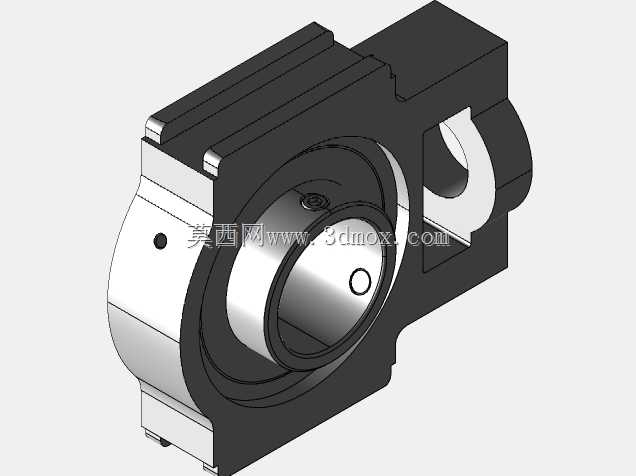

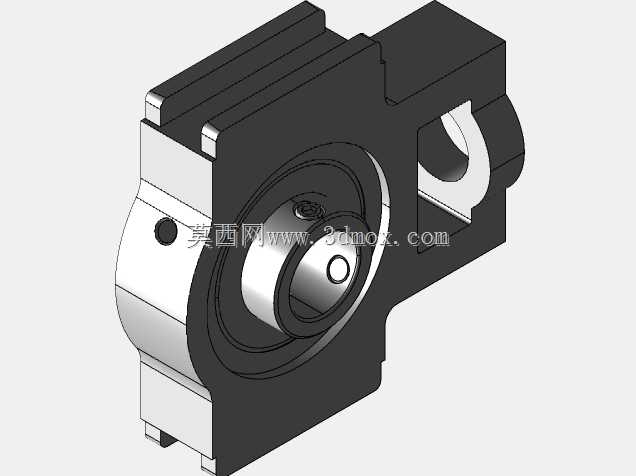

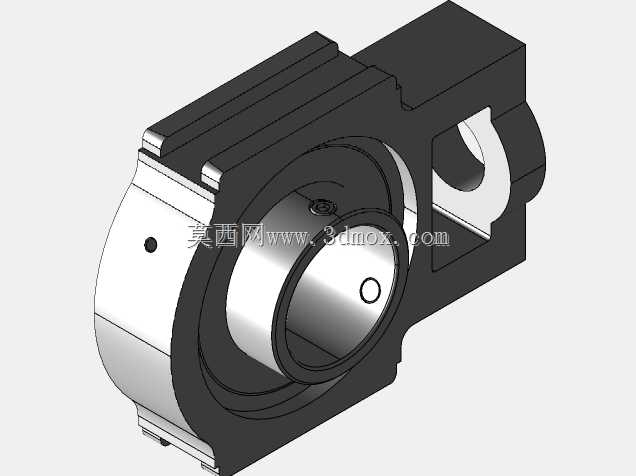

　　在工业自动化检测、精密运动控制场景中，这类配套传感的机械结构件往往承担着核心的定位与信号采集支撑作用，很多一线做设备改造的工程师都清楚，传感单元的安装刚性、配合精度直接决定了整套检测系统的信号稳定性，哪怕是基座上0.02mm的形位公差超差，都可能在高速往复运动的工况下导致信号采集出现跳变，进而触发整套设备的误停机。从结构本身来看，这个构件采用了一体化的块状基座设计，一侧设置了带同轴定位止口的回转容纳腔，用来嵌套传感检测的核心回转组件，止口的配合公差选用H7/js6的过渡配合等级，既可以保证装配时的同轴度要求，又不会因为过盈量过大导致装配应力残留，长期运行后出现腔室形变的问题。基座另一侧延伸出带开口卡槽的安装臂，卡槽的宽度尺寸匹配工业现场常用的15mm标准安装导轨，现场安装时不需要额外加工转接板，直接卡入导轨后用侧面的紧定螺钉锁死即可，能大幅缩短现场调试的装配周期。

　　从设计思路上拆解，整个构件没有采用多余的装饰性结构，所有的几何特征都服务于功能需求：基座上的两处沉头安装孔，孔位间距严格遵循通用传感安装的孔距规范，可以兼容市面上多数同类型检测单元的安装尺寸，不需要重新打孔适配；回转腔外侧的平面上预留了一个M5的螺纹孔，用来安装信号线缆的固定压片，避免设备运行过程中线缆反复弯折出现线芯断裂的问题；构件边缘所有的非配合棱边都做了C1的倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升构件在交变载荷下的疲劳强度。

　　实际应用中，这类结构件常配套用在自动化生产线的位置检测工位、精密转台的转速反馈工位、线性模组的原点复位检测环节，在不同的工况下，这个基座的材质选择也会做对应调整：普通室内干燥工况下选用6061铝合金做硬质阳极氧化处理，重量轻且具备足够的刚性，同时氧化层可以起到一定的抗腐蚀作用；如果是在有切削液飞溅的机加工车间场景，就会换成304不锈钢材质，表面做钝化处理，避免长期接触切削液出现锈蚀卡滞的问题。安装边界上，整个构件的最大外轮廓尺寸控制在80mm60mm45mm范围内，不会占用过多的设备安装空间，基座底部的安装平面做了精磨处理，平面度公差控制在0.01mm以内，安装时可以和设备安装面完全贴合，不会因为贴合间隙导致检测角度出现偏移。

　　很多刚入行的结构设计师在做这类传感配套结构时，容易忽略线缆走线的空间预留，这个结构在回转腔和安装臂之间特意留出了10mm宽的走线槽，传感单元的线缆可以从槽内直接引出到设备的走线拖链中，不会和周边的运动部件发生刮蹭。另外，回转腔内部的台阶尺寸是根据配套轴承的外圈尺寸设计的，轴承装入后端面和台阶面完全贴合，轴向窜动量控制在0.005mm以内，保证内部回转组件转动时没有多余的窜动，让传感单元采集的信号更加平稳。在做三维建模的时候，所有的配合面都单独设置了建模基准，把安装底面作为第一基准，回转腔的轴线作为第二基准，所有的孔位、卡槽特征都基于这两个基准做尺寸标注，后续出工程图的时候可以直接把建模时的尺寸公差导入，不需要重新调整基准，能减少工程图绘制时的基准错误。
