角向球铰连接头结构设计

　　在工业传感检测、精密传动调节的场景里，这类角向铰接结构的应用覆盖范围极广，从位移传感的角度补偿机构，到小型气动执行端的角度自适应连接，再到检测工装的角度微调支座，都能看到这类结构的身影。很多现场调试的工程师都遇到过硬连接带来的憋劲问题——当两个对接部件的轴线存在小角度偏差时，刚性连接会产生附加内应力，轻则导致传感检测数据漂移、传动卡滞，重则造成连接部位疲劳断裂，而这类球铰式角向连接头，就是为解决这类角度偏差补偿需求设计的。

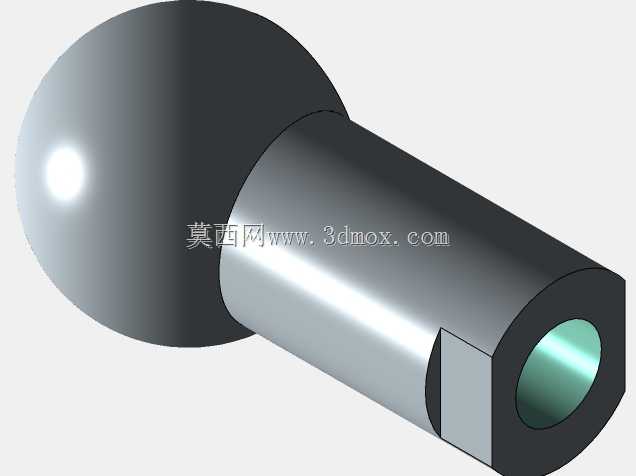

　　从功能特性上看，这个结构的核心是端部的球头配合结构，球头部分可以在配套的球窝内实现一定锥角范围内的自由偏转，能够补偿对接两端±15°范围内的角度安装误差，同时杆部的空心设计既可以减轻整体自重，也能作为气路、线缆的穿设通道，适配带气驱或者内置传感元件的安装场景。杆端的扁位结构是专门为安装锁紧设计的，装配时可以用扳手卡持扁位施加扭矩，避免拧紧过程中杆部跟转，也能在周向上提供防转定位，保证安装后角度位置的稳定性。

　　设计这个结构的时候，首先要考虑的是球头的配合间隙，间隙过小会导致偏转卡涩，在有振动的工况下容易出现磨损咬死的问题；间隙过大则会产生传动空程，在需要精准角度传递的传感场景里会直接影响检测精度。通常球头与球窝的配合选用H7/f6的间隙配合，表面粗糙度控制在Ra0.8以下，既保证转动灵活，又能把径向窜动量控制在0.02mm以内，满足精密检测场景的精度要求。球头根部的过渡圆角是应力集中的高发位置，设计时特意做了R2的圆弧过渡，避免交变载荷下根部出现疲劳裂纹，延长部件的使用寿命。

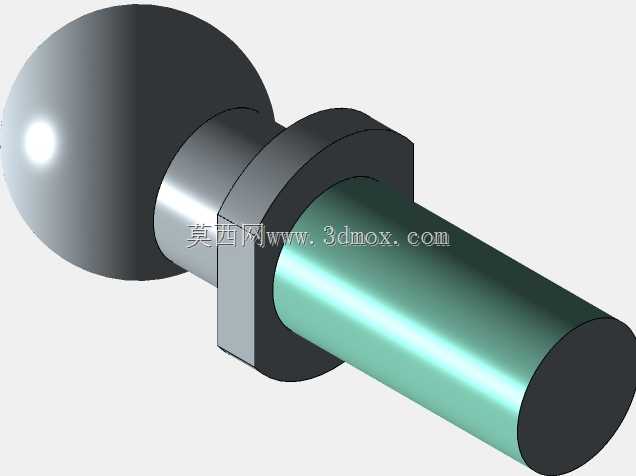

　　安装边界方面，这个连接头的直杆段直径为适配常用的12mm安装孔设计，插入安装孔的有效深度为25mm，配合杆端的扁位可以实现M10螺纹的锁紧扭矩要求，不会出现杆部滑转的问题。球头部分的最大回转直径为20mm，安装时需要在球头周围预留至少22mm的径向活动空间，避免偏转过程中与周边结构发生干涉。尾部的圆柱段直径为10mm，长度为30mm，既可以直接插入对接部件的安装孔做紧定螺钉固定，也可以根据实际需求加工外螺纹，适配不同的安装接口。

　　在实际选型应用中，这类结构常被用在角度传感器的输入连接端，当被测部件的转动轴线与传感器轴线存在小角度偏移时，球铰结构可以自动适配角度偏差，保证传感器输入轴只承受扭矩载荷，不承受额外的径向弯矩，大幅提升传感器的测量精度和使用寿命。在小型自动化设备的连杆传动机构里，这类角向连接头也可以替代小型万向节，结构更紧凑，安装空间要求更小，成本也更低，适合小扭矩、低转速的角度传动场景。需要注意的是，这类结构不适合大扭矩、高转速的传动场景，球头接触面积有限，大载荷下容易出现压痕磨损，长期高转速运转会因为摩擦生热导致配合间隙变大，出现传动抖动的问题。

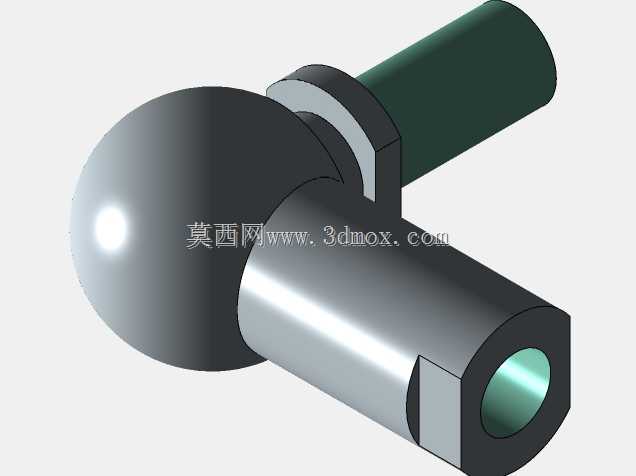

　　从建模逻辑上看，这个结构的建模首先要确定球头的球心位置，以球心为基准建立两个杆部的轴线，初始状态下两个轴线呈90°垂直布置，方便后续做角度偏转的干涉检查。杆部的空心孔是同轴贯穿直杆段的，孔壁厚度控制在2.5mm，保证足够的结构强度，同时不会因为壁厚过大增加不必要的重量。球头与直杆连接的位置做了环形的退刀槽设计，既方便加工时的刀具退刀，也能减少装配时的应力集中，避免两个配合面出现边缘接触的问题。尾部圆柱段的端面做了C1的倒角，方便安装时快速导入安装孔，提升装配效率。
