工业插头连接器三维结构设计

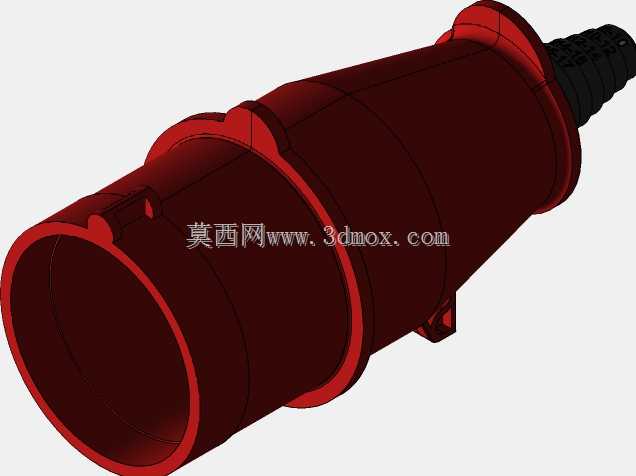

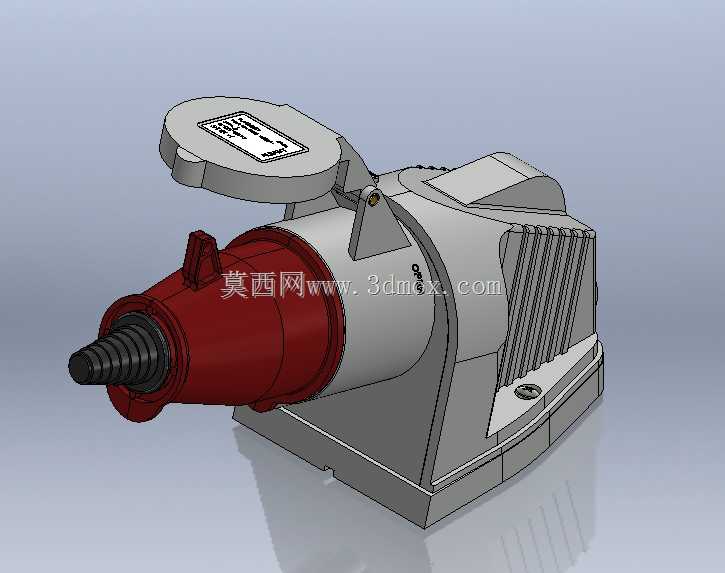

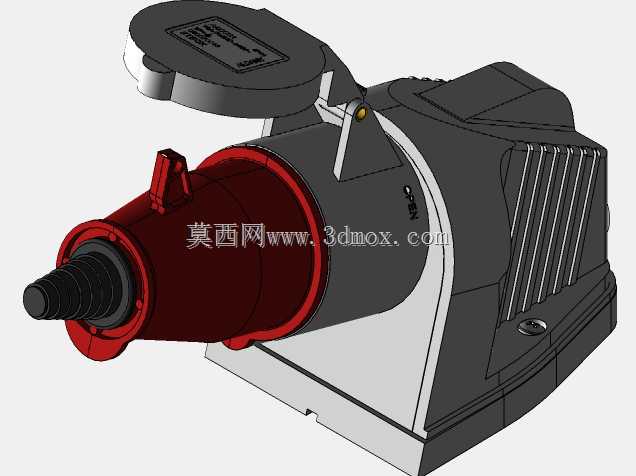

　　这款工业接插部件的三维结构，核心围绕工业现场临时供电、设备接驳的高频使用场景做结构优化，区别于民用插座的低负载设计，整体结构优先考虑频繁插拔的耐用性、恶劣工况下的防护可靠性以及接线操作的便捷性。从结构布局来看，前端红色绝缘护套段为插合对接端，内部嵌套多组导电插芯，护套外圈做了多层环形止退结构，插合后可与对接端的锁紧结构配合，避免设备拖拽、现场振动导致的接插松脱，插合端面的密封槽可适配橡胶密封圈，实现插合状态下的防尘防水能力，适配车间、户外施工、展会临时供电等多尘、易溅水的使用场景。中部的铰接翻盖结构是接线操作端，翻盖翻开后可露出内部的接线端子排，端子排旁设置了线缆固定压块结构，接入供电线缆时，先将线缆外护套穿过尾部的橡胶进线套，

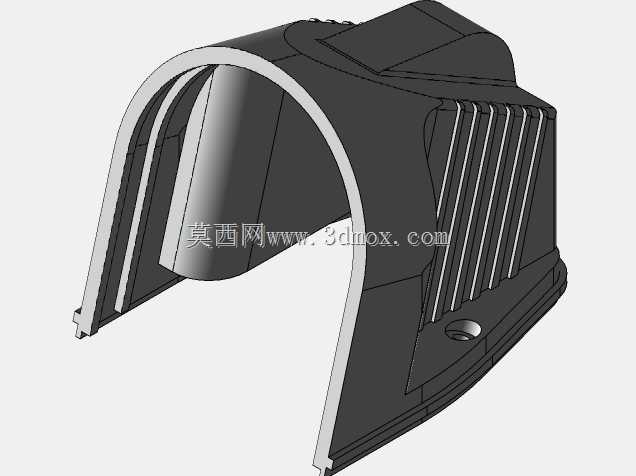

　　剥除内芯绝缘层后将线芯压接在对应端子上，再拧紧压块螺丝固定线缆外护套，避免线缆受拉拽时线芯从端子处脱落，翻盖内侧预留了标识铭牌的安装位，可标注额定电压、极数、接线相位等信息，翻盖与主体的铰接轴做了限位结构，翻开角度可维持在120度左右，方便单人完成接线操作，无需额外扶持翻盖。主体后半段为握持与安装基座部分，外壳做了多道平行的散热筋结构，一方面增加外壳的结构强度，跌落或受外力碰撞时不易开裂，另一方面可增大外壳散热面积，长时间满负载供电时可及时导出内部端子的发热，降低温升过高带来的绝缘老化风险，基座底部做了平整的安装面，预留了两个沉头安装孔，需要固定安装时可通过螺丝将部件固定在设备侧壁、配电箱面板或者临时供电支架上，不需要固定时，

　　外壳的筋位也可增加握持摩擦力，方便插拔操作时施力。从安装边界来看，对接端的插合深度、外径尺寸完全适配同规格工业插座的插合腔，插合后无外露带电部分，尾部进线套的孔径适配常规规格的橡套供电线缆，整体安装时无需额外预留过大的操作空间，接线操作仅需翻开翻盖即可完成，不需要拆解整个外壳，日常维护时检查接线松紧、清理内部积尘也十分便捷。结构设计上所有受力部位，比如铰接轴位置、插拔握持部位、安装孔位都做了加厚处理，绝缘外壳的壁厚均匀，避免注塑成型时出现缩痕、应力集中的问题，导电部件的安装位都做了定位卡槽，装配时无需额外调整位置，可直接卡入后固定，提升装配效率。在实际设备选型适配时，这类接插部件可匹配工业生产设备、临时施工配电箱、舞台供电设备、

　　港口码头供电桩等多种场景的接驳需求，结构上的防松、防护、耐拉扯设计，可有效降低现场使用时的接触不良、漏电、松脱等故障概率，三维建模过程中对各个配合面的公差做了合理预留，插合面的间隙控制在密封件的压缩量范围内，既保证插合时的顺畅度，又能保证密封防护效果，铰接翻盖的配合间隙做了限位，避免翻盖晃动，同时保证开合无卡滞。
