电气线路弯折定位工装结构设计

项目分类:传感器 发布时间:2022-03-03 ID:566118
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计
  • 电气线路弯折定位工装结构设计

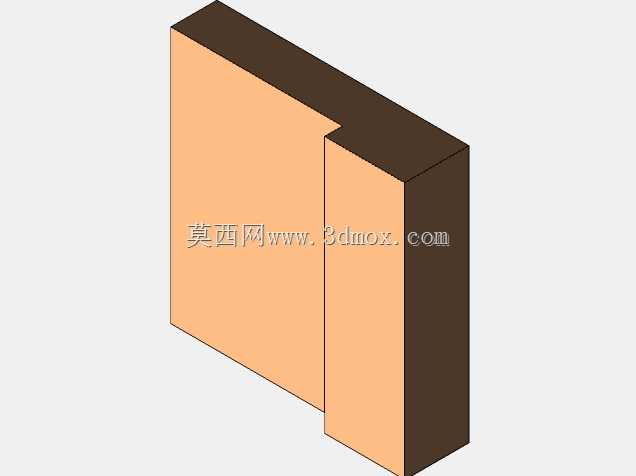

  在工业传感设备的现场布线作业里,线缆弯折的规整度直接影响传感信号的传输稳定性,尤其是靠近传感探头的出线端,线缆如果出现过度弯折、弯折半径不符合线径要求的情况,轻则造成信号传输阻抗波动,重则会导致内部线芯断裂,缩短整套传感单元的使用寿命。这款针对电气线路弯折定位设计的工装结构,核心作用就是在传感器安装布线环节,为靠近探头侧的线缆提供标准化的弯折支撑,避免现场施工时凭手感弯折带来的角度偏差、半径不足问题。从结构形态来看,整体采用直板型支撑主体,侧边设置限位凸沿,凸沿的厚度匹配常规传感线缆的最小弯折半径要求,作业时只需将线缆贴靠凸沿位置顺势弯折,就能保证弯折后的线缆弧度完全符合电气布线的工艺规范,不会出现死折、锐角弯折的问题。

  设计过程中没有多余的复杂结构,主体采用平直板材加工,一方面是为了降低加工难度,常规的板材切割、边缘倒角工序就能完成制作,不需要复杂的型腔加工;另一方面平直的主体背面可以直接贴装在传感器安装座的相邻平面上,不需要额外设计复杂的安装卡扣,适配不同安装场景的固定需求。考虑到现场布线的空间边界,整体结构的厚度控制在较薄的区间,不会在传感单元周边占用过多安装空间,即使是在紧凑的设备控制柜内部、自动化生产线的传感安装位,也不会和周边的走线槽、固定支架产生空间干涉。侧边的限位凸沿高度经过反复校核,刚好能覆盖常规4-8mm线径的传感线缆弯折支撑需求,不会因为凸沿过高导致线缆卡滞,也不会因为高度不足无法起到弯折导向的作用。实际应用场景中,

  这类弯折定位结构除了配套传感器布线使用,也可以在低压电气柜的内部走线、小型自动化设备的线缆排布环节使用,只要是需要对线缆进行定角度、定半径弯折的工位,都能借助这个结构快速完成标准化的线缆弯折作业,不需要操作人员反复测量弯折半径、调整弯折角度,能有效提升现场布线的作业效率,同时降低线缆因为不规范弯折出现的后期故障概率。结构的边缘全部做了倒角处理,不会因为尖锐的边角割伤线缆的外绝缘层,这一点在电气布线工装的设计里是必须考虑的细节,很多现场布线出现的绝缘层破损问题,都是因为工装边缘的毛刺、锐角没有处理到位,长期使用过程中反复摩擦线缆外层导致的。主体的平面度控制在合理公差范围内,贴装固定时不会出现翘边问题,保证线缆弯折时支撑面的受力均匀,

  不会因为支撑面倾斜导致弯折角度出现偏差。从安装适配性来看,整个结构没有设置专属的固定孔位,现场使用时可以根据实际安装位置,选择双面胶粘贴、扎带绑定、小规格螺丝压接等多种固定方式,不会因为固定孔位的限制导致无法在异形安装面使用,这种无专属固定位的设计思路,本质是为了提升工装的场景适配能力,毕竟不同项目的传感安装位置差异很大,预留过多的固定结构反而会限制工装的使用范围。在实际的布线作业流程里,操作人员完成传感器本体的固定后,就可以将这个弯折工装贴装在传感器出线口的相邻位置,将出线线缆顺着凸沿弯折到需要的走线方向,整个过程不需要额外的工具辅助,弯折后的线缆弧度一致,走线方向规整,也能避免线缆长期处于应力拉扯状态,提升传感线路的长期运行可靠性。
