法兰安装式110V工业防护插座结构设计

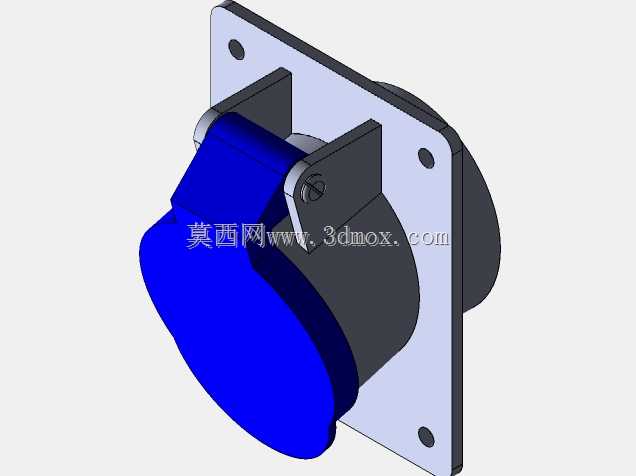

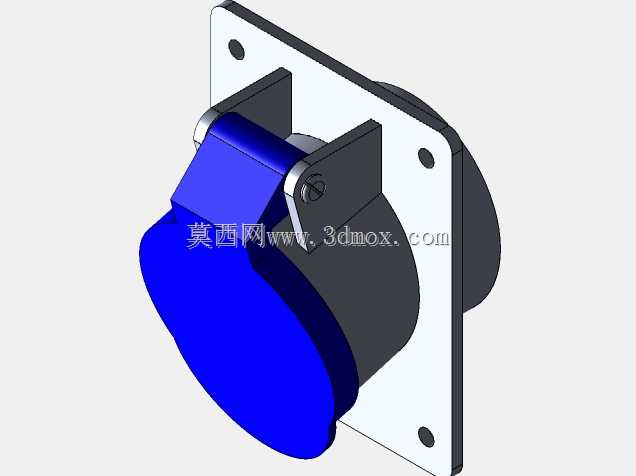

　　这款带翻盖防护的法兰式电源接插件，主要面向工业现场低压供电回路的末端接驳场景，常见于生产车间设备侧供电端口、户外临时配电桩、移动工程机械的车载供电接口等位置，用来实现110V电压等级下的带载电路快速通断，同时依靠翻盖结构降低异物侵入、液体泼溅带来的短路风险。从实际使用的反馈来看，这类接插件在频繁插拔的工位上，翻盖的转轴阻尼设计直接影响使用寿命，本次建模时特意将翻盖与底座的铰接位置做了内嵌式销轴结构，避免销轴外露受外力碰撞脱落，同时翻盖边缘做了一圈贴合插座端面的凸筋，扣合后能完全覆盖插合面的缝隙，在多尘、有少量切削液飞溅的机加工工位也能可靠防护。

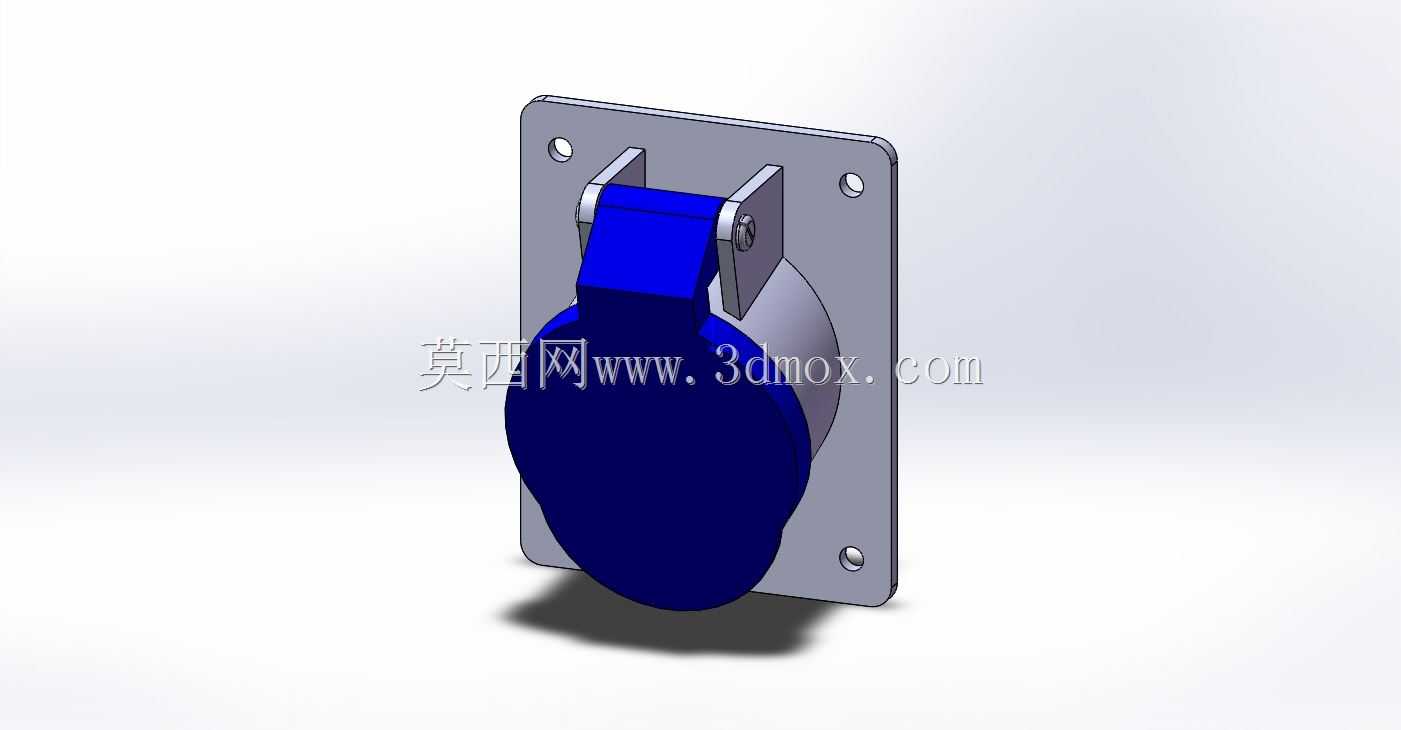

　　安装边界上，这款接插件采用方形法兰盘固定，法兰四个角预留了沉头安装孔，适配M4规格的沉头螺钉，安装时可以直接在设备壳体、配电面板上开出对应尺寸的方孔，将插座本体从面板外侧穿入后，从背面用螺钉锁紧，法兰盘与面板贴合的面预留了密封胶圈的安装槽，需要IP防护等级的场景可以加装橡胶密封圈，避免液体从安装缝隙渗入设备内部。插座本体的插合端突出法兰面的高度经过控制，不会因为突出过多在设备搬运过程中被碰撞，翻盖打开后的最大翻转角度超过120度，插拔插头时翻盖不会遮挡操作空间，同时翻盖内侧做了避让插头根部的圆弧缺口，插头插合后翻盖可以自然垂在插头侧面，不会和插头线缆产生干涉。

　　结构设计层面，翻盖的蓝色部分采用绝缘工程塑料材质，建模时做了均匀的壁厚设计，壁厚控制在2.5mm，既保证翻盖的结构强度，不会因为日常磕碰出现开裂，也避免壁厚不均导致注塑成型时出现缩痕、翘曲问题。法兰底座采用深色绝缘阻燃材质，内部的导电件安装槽做了定位筋设计，装配时导电组件可以直接顺着筋位滑入卡槽，不需要额外做定位治具，能提升装配效率。铰接位置的销轴采用金属材质，和塑料底座的安装孔做了过盈配合设计，装配时压入即可固定，不会因为翻盖反复翻转出现松脱。插合面的插孔位置做了导向倒角，插头插入时不需要刻意对准，顺着倒角就能顺利滑入插孔，降低现场操作人员的对位难度，尤其是在光线较差的设备检修场景下，盲插也能顺利完成接驳。

　　从选型适配的角度来看，这款接插件的安装孔位尺寸、插合端的配合公差都符合工业低压接插件的通用规范，可以和同规格的110V工业插头实现可靠互配，不会出现插合过松导致接触不良、或者插合过紧导致插拔困难的问题。法兰盘的外形尺寸经过优化，在保证安装强度的前提下尽可能缩小了占用的面板面积，对于面板安装空间紧张的小型设备、便携配电装置来说，能有效节省面板布局空间。另外，翻盖的外表面做了细微的防滑纹理，操作人员戴劳保手套操作时也能顺利翻开翻盖，不会因为表面光滑出现打滑的情况。在三维建模过程中，所有配合面都预留了合理的装配间隙，塑料件之间的单边间隙控制在0.2mm，既不会因为间隙过大出现晃动，也不会因为加工误差导致装配卡滞，导电件的安装位置和插孔的同轴度做了严格约束，避免插头插入时出现偏斜顶坏导电件的问题。
