工业设备用桥式尼龙拉手结构设计

　　这款桥式拉手的设计初衷，是面向工业机柜、检测设备外罩、小型仪器防护门这类需要频繁启闭的场景，解决传统金属拉手易锈蚀、握持硌手、安装后突出量过大易剐蹭的实际问题。从实际应用场景来看，这类拉手常被用在车间环境的传感器防护外壳、小型仪表箱侧门、自动化设备的检修盖板上，日常操作中操作人员可能佩戴劳保手套进行启闭，因此握持区域的弧度设计充分考虑了戴手套操作的容错空间，不会出现打滑或者卡滞的情况。

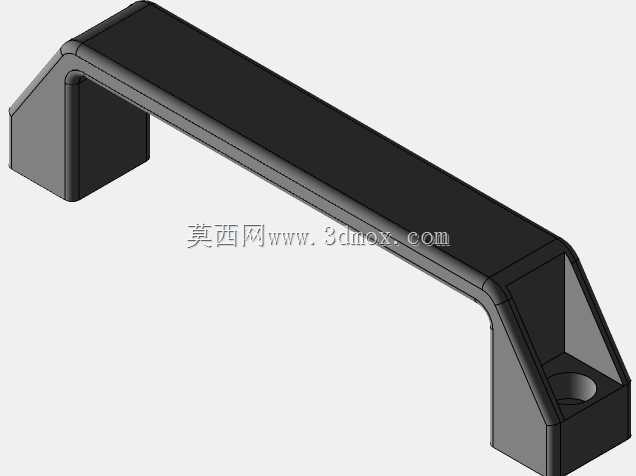

　　从功能特性上看，整体采用桥式拱形结构，两端的安装座为下沉式设计，安装完成后安装螺钉完全藏于座体内部，不会突出于安装平面，既避免了螺钉外露积灰、被车间切削液腐蚀的问题，也能防止操作人员经过时被螺钉棱角剐蹭。握持段的截面做了微弧收边处理，没有尖锐的棱角，长时间握持施力也不会出现硌手的压痕，相比直角截面的拉手，握持舒适度提升明显。两端安装座的内侧做了定位止口设计，安装时可以直接卡在预先开好的安装孔位上，不需要额外扶持对位，单人即可完成安装作业，能有效减少现场装配的辅助时间。

　　设计思路上，整体采用等壁厚的加强筋布局，握持段的内部沿长度方向布置了纵向加强筋，在保证整体强度的前提下尽可能减少材料用量，同时避免壁厚不均导致的注塑缩痕问题。两端安装座与握持段的过渡区域做了大圆角过渡，避免应力集中，在频繁启闭受力的情况下，过渡位置不会出现断裂失效的问题。安装孔的位置设计充分考虑了常见的门板厚度适配范围，安装座的底面做了微凸的贴合面，即使安装平面存在轻微的平面度误差，也能保证拉手安装后贴合紧密，不会出现松动异响。

　　从安装边界来看，这款拉手的整体跨度适配常见的120mm孔距安装规格，安装后整体突出安装平面的高度控制在合理范围，不会因为突出量过大导致通道宽度被占用，也能避免设备转运过程中拉手被磕碰损坏。安装座的尺寸设计兼容M5规格的内六角安装螺钉，孔位深度足够容纳常规长度的安装螺钉，不需要额外定制特殊规格的紧固件，现场替换维护时可以直接使用通用标准件，降低备件储备的成本。

　　实际选型使用时，需要注意安装门板的厚度适配范围，当门板厚度超过4mm时，需要对应选用更长的安装螺钉，保证螺纹啮合长度足够，避免长期使用后螺钉松脱。拉手的整体承重经过校核，正常启闭受力情况下完全可以满足常规防护门、检修盖板的使用需求，不会出现形变断裂的问题。表面做了哑光磨砂处理，不容易残留指纹和油污，车间环境下长期使用也能保持外观整洁，不需要频繁清洁维护。两端的安装座底面没有做尖锐的棱角，安装时不会刮伤门板表面的喷塑或者喷漆涂层，能保证设备外观的完整性。
