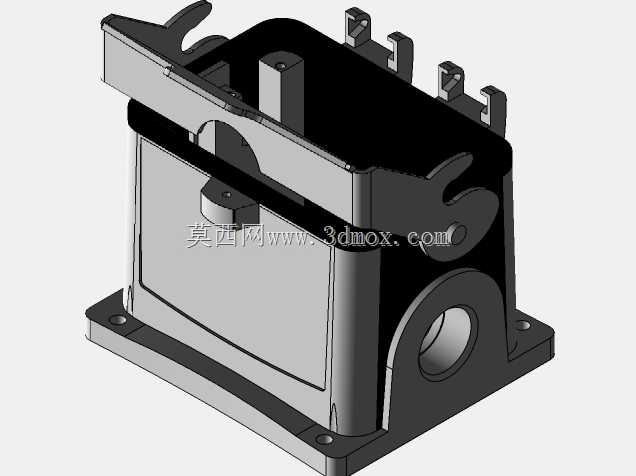

魏德米勒重载接插件三维结构设计

　　在工业现场的电气布线环节，重载接插件是承担多回路动力、信号集中接驳的核心部件，这款魏德米勒系列的重载接插件结构，完全适配工业控制柜、户外成套设备、移动工程机械的接线需求，能在多粉尘、有凝露、存在机械振动的工况下，为线缆连接提供可靠的物理防护与电气导通支撑。从实际使用场景来看，这类接插件常被用在风电塔筒内的动力与信号转接、自动化生产线的模组快速接驳、轨道交通车辆的车厢电气连接、港口起重设备的移动部件接线位置，替代传统的散线端子排接线方式，大幅缩减现场布线的工时，同时避免错接、虚接带来的设备故障风险。

　　从结构设计逻辑来看，这款接插件采用上下分体式的壳体结构，底座部分设置了带安装孔的法兰边，四个安装孔的位置公差严格匹配工业安装的通用孔距标准，安装时可以直接通过螺栓固定在设备柜体的开孔位置，底座与柜体接触面预留了密封胶圈的安装槽，装配后能达到IP65级别的防护能力，阻挡外界的粉尘、水汽进入接线腔体内部。上盖部分集成了卡扣式锁紧结构，两侧的扳扣采用杠杆式省力设计，操作人员不需要额外工具，徒手就能完成上盖与底座的扣合锁紧，扣合到位后会有清晰的机械卡位反馈，避免设备运行过程中因为振动导致接插件松脱。上盖侧面预留了线缆穿入的格兰头安装位，穿线孔的孔径适配常规规格的工业线缆护套，格兰头锁紧后既能固定线缆，避免线缆拉扯导致内部接线端子脱落，也能进一步提升穿线位置的密封性能。

　　内部的腔体结构做了分层设计，预留了端子模组的安装导轨，可以根据实际的接线需求，搭配不同芯数、不同额定电流的端子模块，动力回路可以选用大载流的接线端子，信号回路可以选用高密度的信号端子，同一接插件内就能完成动力与信号的集成传输，不需要单独设置多个接线接口，大幅节省设备面板的安装空间。壳体的材质选用压铸铝合金，表面做了喷塑处理，兼顾结构强度与耐腐蚀性能，在户外使用时能抵御紫外线、盐雾的侵蚀，金属壳体还能提供连续的电磁屏蔽通路，降低外界电磁干扰对内部信号传输的影响，适合连接模拟量信号、通讯总线这类对干扰敏感的线路。

　　从安装边界来看，这款接插件的底座安装法兰为矩形结构，四个安装孔对称分布，安装时不需要区分方向，现场施工容错率高，整体的外轮廓尺寸做了优化，在满足内部端子排布空间需求的前提下，尽可能压缩了壳体的厚度与高度，在柜内安装时不会占用过多的布线空间，相邻安装的接插件之间不会出现干涉。上盖开启后的翻转角度做了限位设计，最大开启角度能达到120度，接线操作时上盖不会遮挡接线工位，操作人员可以很方便地完成内部端子的接线、检修操作，不需要完全拆下上盖，避免小零件在现场掉落丢失。锁紧扳扣的位置设置在壳体两侧，操作时不需要正对接插件，在侧面就能完成锁紧与解锁操作，适合安装位置狭窄、操作空间有限的工况。

　　在结构细节上，壳体的所有棱角都做了圆角过渡处理，没有尖锐的毛刺结构，安装接线时不会划伤操作人员的手部，也不会割破线缆的外护套。内部的端子安装位设置了防呆结构，不同功能的端子模组只能对应插入指定的位置，现场装配时不会出现模组装反、错装的问题，降低现场施工的出错概率。底座与上盖的配合面设置了错位的止口结构，扣合后止口互相咬合，即使受到侧向的外力冲击，也不会出现壳体错位、密封失效的问题。这类重载接插件的三维结构设计，完全围绕工业现场的实际使用需求展开，每一处结构细节都对应了实际施工、运维过程中的痛点，能为工业电气连接提供稳定可靠的解决方案，结构设计人员在做设备布线设计时，可以直接参考该结构的安装尺寸，在柜体面板开孔、柜内空间排布时提前预留对应的安装位置，避免后期装配时出现尺寸干涉问题。
