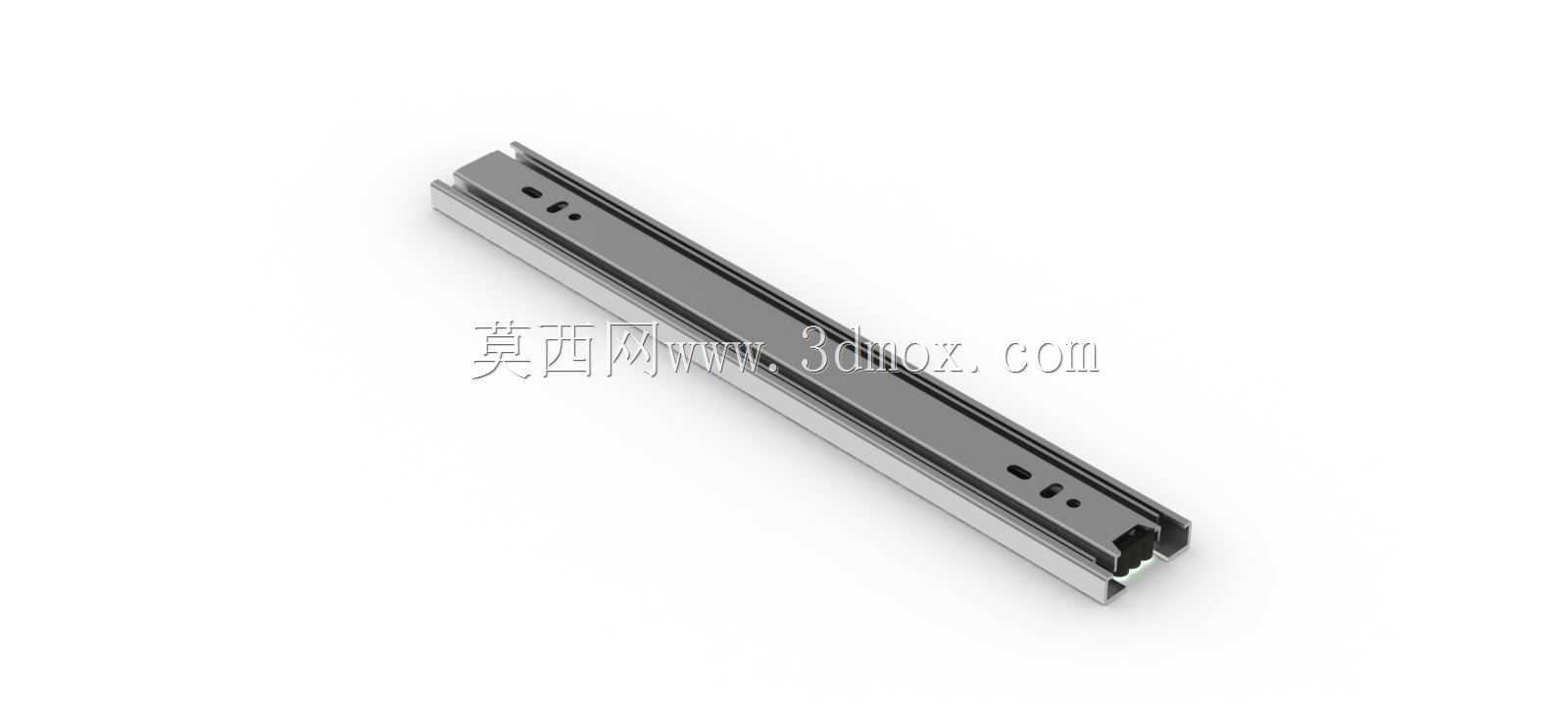

350mm承重30kg三节式伸缩导轨结构

　　在各类工业柜体、设备抽拉机构、仓储抽屉以及仪器仪表推拉舱的设计中，伸缩导轨是决定抽拉部件运行平顺性与承载可靠性的核心五金构件，本次呈现的350毫米规格伸缩导轨，针对额定30公斤的承载需求做了结构优化，适配多数中小型抽拉负载的使用场景。从实际应用场景来看，这类导轨常被用在工业设备的工具抽斗、检测仪器的推拉载台、仓储货架的抽拉层板、通讯机柜的设备安装抽架上，相比普通两节式导轨，三节全展结构可以让抽拉部件完全伸出柜体，方便操作人员取放内部物件或是对安装在抽架上的设备进行调试维护，不会因为导轨伸出长度不足导致操作空间受限。从功能特性上看，这款导轨采用冷轧钢辊压成型的三节嵌套结构，内外轨与中轨之间通过钢珠保持架实现滚动摩擦，

　　相比滑动摩擦结构抽拉阻力更小，长期使用磨损量更低，额定30公斤的承重参数可以覆盖绝大多数中小型抽拉部件的负载需求，不会因为长期承重出现导轨变形、抽拉卡滞的问题。在设计思路上，这款导轨首先确定了350毫米的闭合长度，对应安装后抽拉部件的进深尺寸可以控制在350毫米左右，完全伸出后总行程接近330毫米，能够满足全展抽拉的使用要求；截面尺寸按照常规工业导轨的安装边界设计，安装孔位采用对称排布的圆孔与长圆孔组合，长圆孔可以补偿安装时的孔位误差，降低柜体侧板或是抽拉部件的加工精度要求，现场安装时不需要额外配钻即可完成固定。导轨的型材截面做了加强筋设计，在不增加板材厚度的前提下提升了截面的抗弯模量，避免满载伸出时导轨出现下挠变形，

　　影响抽拉顺滑度；钢珠滚道的位置经过反复校核，保证三节导轨在全行程伸缩过程中，钢珠始终在滚道内平稳滚动，不会出现脱轨、卡珠的问题，导轨两端设计了限位挡点，在完全抽出或是完全闭合时可以起到硬限位作用，避免抽拉部件直接脱出柜体或是闭合时撞击柜体背板。从安装边界来看，这款导轨采用侧装形式，安装时需要在柜体侧板与抽拉部件侧壁之间预留对应的安装间隙，单根导轨的宽度方向安装余量控制在常规工业五金的标准范围内，不需要额外改动柜体的常规侧板间距设计；导轨的安装孔位沿长度方向等距排布，适配多数标准柜体的侧板预冲孔设计，安装时可以直接使用自攻螺丝或是机丝螺丝完成固定，不需要额外设计定制安装支架。在实际选型使用过程中，这类导轨需要成对安装在抽拉部件的两侧，

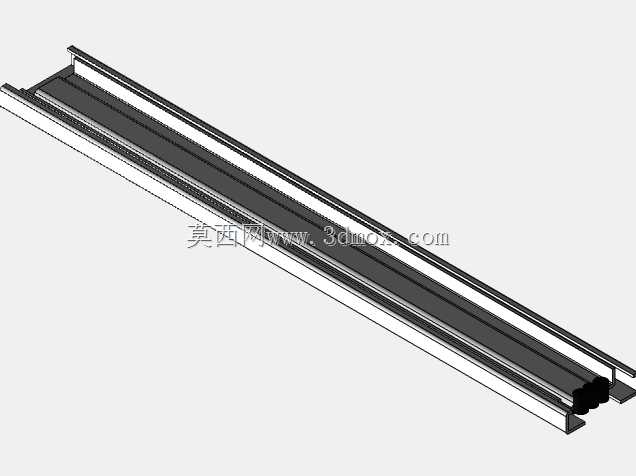

　　通过两侧导轨的同步伸缩保证抽拉过程的平顺性，安装时需要保证两侧导轨的安装面处于同一水平面，避免因为两侧高度差导致抽拉过程中出现别劲、卡滞的问题，加速钢珠与滚道的磨损。针对不同的使用环境，这类导轨的表面采用镀锌处理，具备基础的防锈能力，可以在常规室内工业环境下长期使用，如果是在潮湿、有腐蚀介质的环境中使用，则需要更换表面处理工艺，但基础的结构尺寸与安装边界可以保持通用，不需要重新设计配套的柜体结构。在三维建模过程中，这款导轨的模型还原了三节嵌套的装配关系，钢珠保持架的位置、安装孔位的尺寸与实际产品保持一致，结构工程师在做柜体或是抽拉机构设计时，可以直接将模型导入装配体中，核对安装间隙、抽拉行程是否满足设计要求，不需要再手动测绘导轨尺寸，能够大幅缩短设计阶段的选型与校核时间，避免因为导轨尺寸核对错误导致后续加工装配时出现干涉问题。
