可倾斜式液压升降作业工作台结构

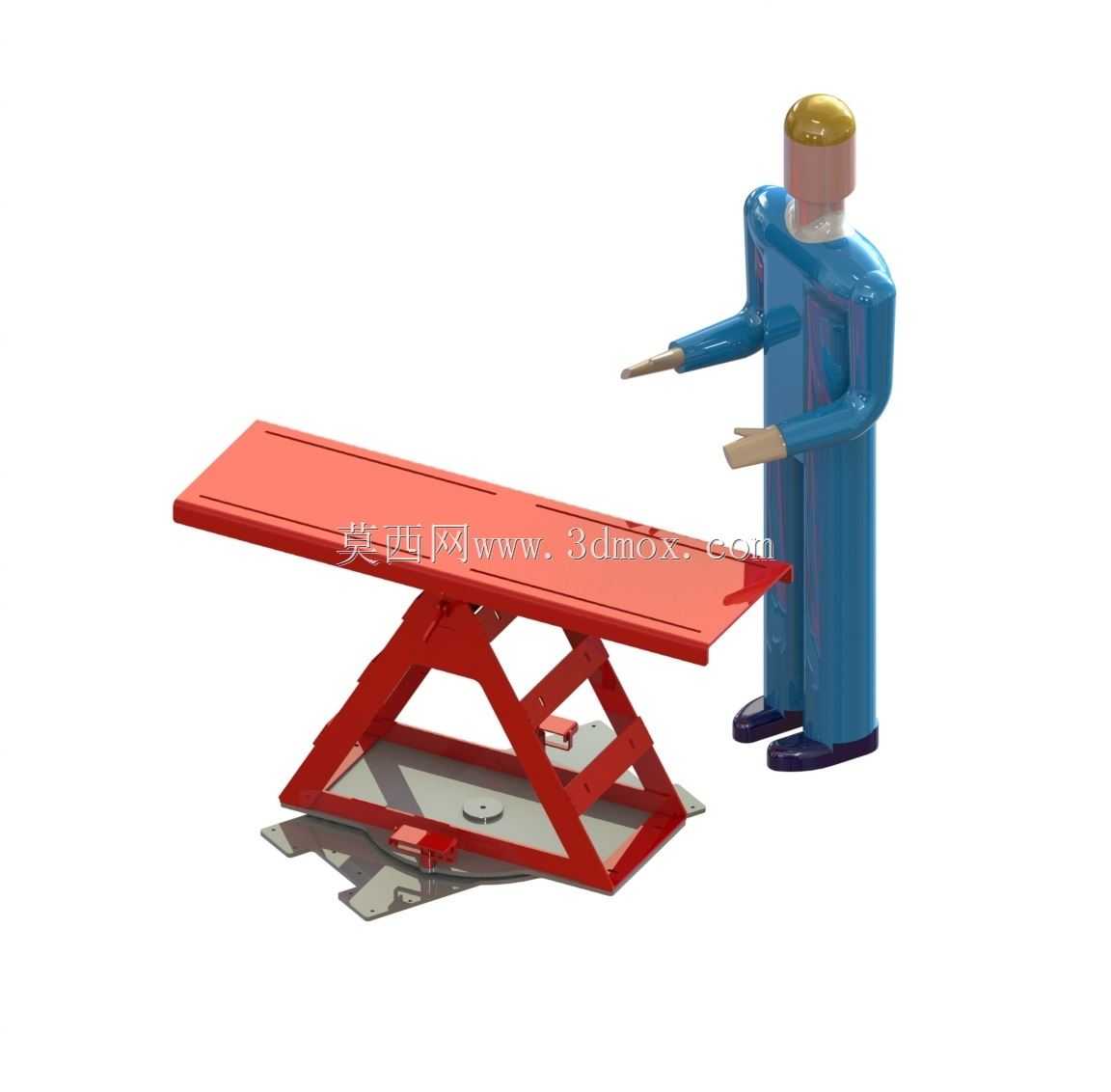

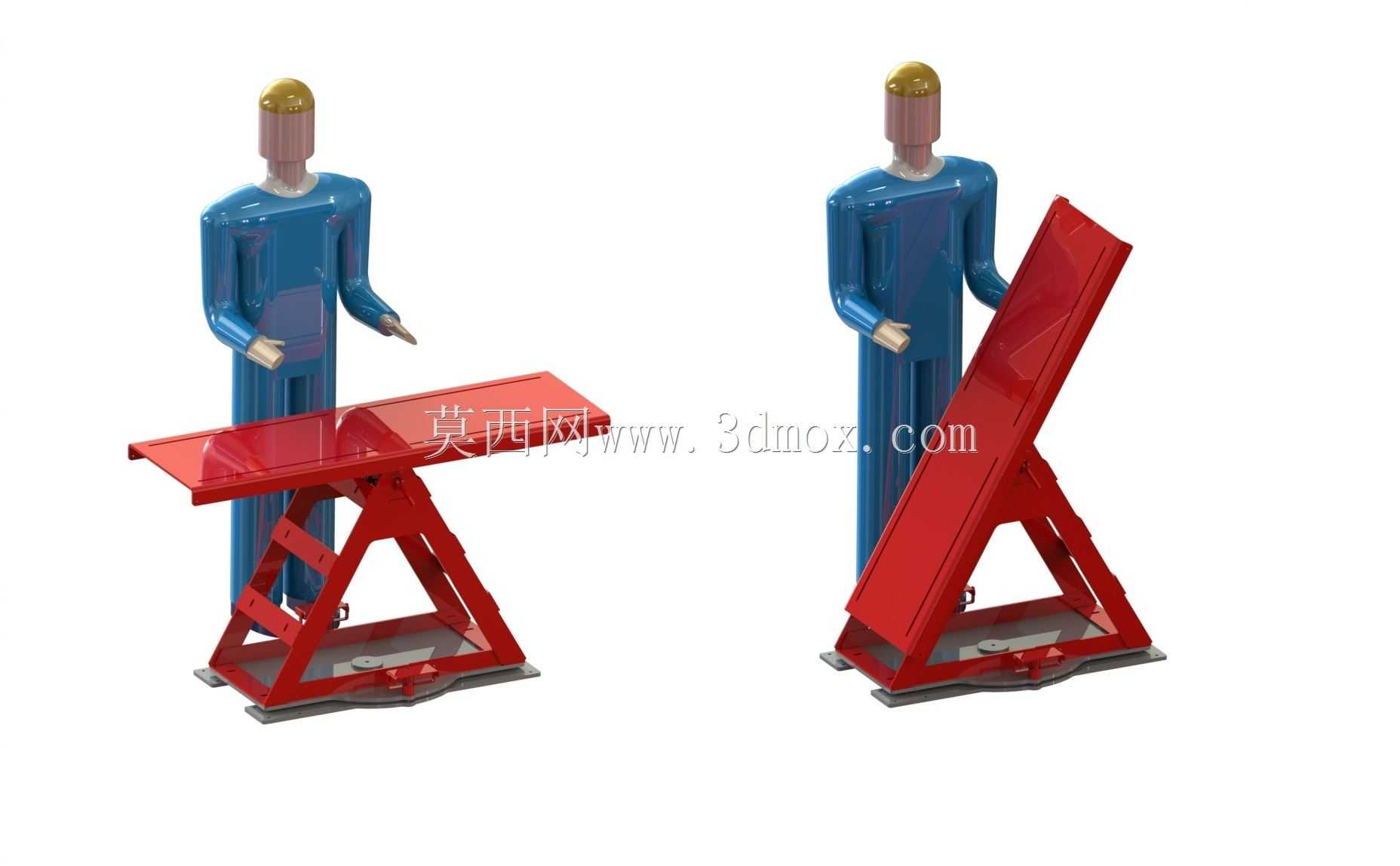

　　在车间装配、物料周转、工位辅助作业的场景里，固定高度的工作台往往难以适配不同作业姿态的需求，尤其是需要对工件进行角度调整、翻面操作的工位，操作人员反复弯腰、抬举工件不仅效率低下，长期作业还容易造成肌肉劳损，这款可倾斜升降的工作台结构，正是针对这类工位痛点做的结构优化。从实际使用场景来看，这类结构常应用在小型零部件装配、工件检测、物料上料辅助的工位，搭配标准人体模型做的人机工程验证，能直观看到台面在水平状态下，操作人员站立作业时的肘部高度刚好与台面齐平，符合常规站立装配的作业高度要求，不需要额外垫高或者弯腰操作，拿取台面上的工件时手臂自然下垂即可触及台面边缘，作业范围覆盖整个台面区域，不存在操作盲区。当台面切换到倾斜状态时，

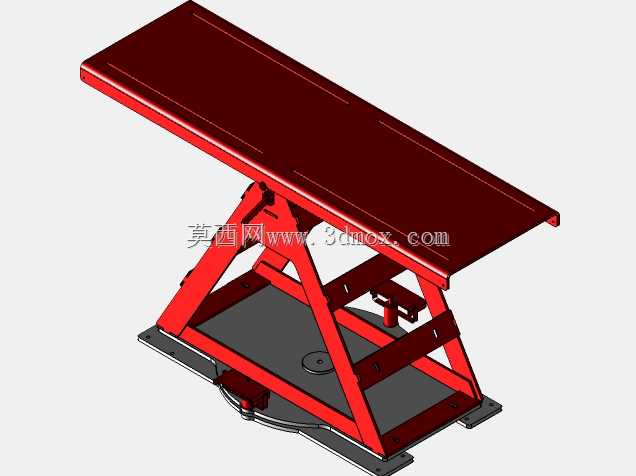

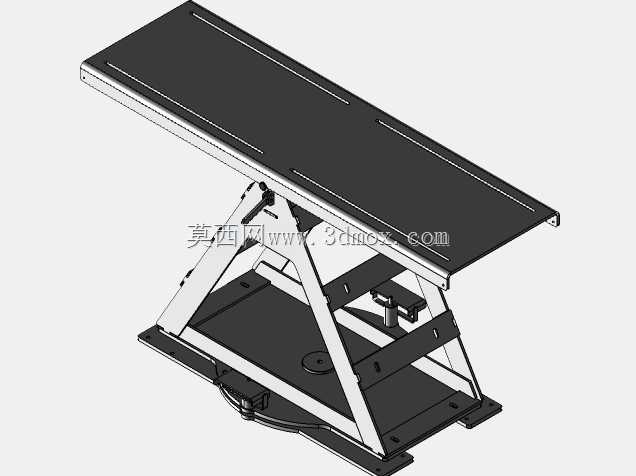

　　倾斜角度锁定在45度左右，这个角度下操作人员不需要俯身就能看清台面上工件的底部装配面，针对需要进行侧面拧接、底部涂胶、焊缝检测的作业环节，能大幅减少操作人员的颈部前倾幅度，同时台面上的工件依靠倾斜后的重力自然贴靠在台面挡边处，不需要额外设置夹具就能完成工件的临时固定，适合小批量多品种的柔性作业场景。结构设计上，底部采用了剪叉式的升降支撑结构，剪叉臂采用矩形型钢焊接而成，铰接点处采用带衬套的销轴连接，既保证了升降过程中的结构刚度，又能减少铰接处的磨损，延长结构使用寿命，底部的安装底座采用整块钢板裁切成型，四个角预留了地脚螺栓安装孔，可以直接固定在车间水泥地面上，也可以在底座下方加装脚轮做成移动工位，适配不同的车间布局需求。

　　升降驱动采用集成式的液压推杆，推杆两端分别铰接在底座和剪叉臂的中间支点处，相比传统的油缸驱动，集成式液压推杆不需要额外配置液压站，管路布置更简洁，后期维护成本更低，升降行程覆盖从最低位300毫米到最高位800毫米的调节范围，可以适配不同身高操作人员的作业需求，也能匹配不同高度的输送线对接要求，方便物料从输送线直接转移到工作台面上。台面的倾斜翻转机构采用独立的铰接支点，设置在台面靠近操作人员的一侧边缘，倾斜驱动同样采用小型液压推杆，推杆一端铰接在剪叉架的顶部横梁上，另一端铰接在台面的背面中部，当需要倾斜台面时，液压推杆伸出推动台面绕前端铰接点翻转，到位后通过液压锁自动锁定角度，不会因为台面上放置工件的重量出现自行回落的问题，

　　台面表面采用花纹钢板材质，摩擦力足够，倾斜状态下工件不会出现打滑滑落的情况，台面的边缘做了折弯翻边处理，水平状态下可以防止小零件、工具从台面边缘掉落，倾斜状态下前端的翻边刚好起到挡料的作用，不需要额外加装挡条。做三维结构设计的时候，特意做了人体模型的干涉验证，不管是台面处于最低水平位还是最高倾斜位，操作人员站立在台面前方的作业区域内，肢体活动范围都不会和剪叉臂、驱动推杆出现运动干涉，剪叉臂的外侧预留了足够的安全间隙，即使操作人员穿着工装、佩戴劳保手套，也不会出现肢体被卷入铰接点的风险，后期如果要加装安全防护网，也可以直接固定在剪叉臂的外侧安装孔位上，不需要额外做结构打孔修改。安装边界方面，整个结构的底座占地面积为1200毫米长、800毫米宽，作业时需要在台面前方预留至少1000毫米的操作人员站立空间，台面后方不需要预留额外空间，可以直接贴靠车间墙面或者输送线布置，整体结构的重量约为120公斤，普通的车间水泥地面不需要做额外的承重加固就可以直接安装，固定时采用M16的膨胀螺栓，四个安装点的水平度误差控制在2毫米以内，就能保证升降过程中剪叉臂不会出现卡滞、偏磨的问题。日常使用中，只需要定期给铰接点加注润滑脂，检查液压推杆的密封件是否有渗漏，就能保证结构长期稳定运行，相比普通的固定工作台，这种可倾斜升降的结构能覆盖更多的作业场景，不需要针对不同作业需求配置多种不同高度、角度的工作台，能有效减少车间的工位设备投入，也能节省工位占用的车间面积。
