花纹面板钢制支撑作业平台结构

　　在车间工位布局、生产线旁物料暂存、设备检修辅助作业的场景里，这类带防滑面板的钢制支撑平台是非常常见的工位配套结构，很多一线结构设计人员在做厂区布局、工位工装设计时，都会优先参考这类成熟的落地结构做适配修改。从实际使用角度出发，这类平台的核心作用是给作业人员提供稳定的垫高作业面，或是给小型设备、待加工工件提供平整的承重支撑位，相比直接在地面堆放物料、垫脚作业，标准化的平台结构能规避地面潮湿、杂物堆积带来的作业风险，也能让工位的物料摆放更规整，减少作业过程中找料、挪料的无效动作。

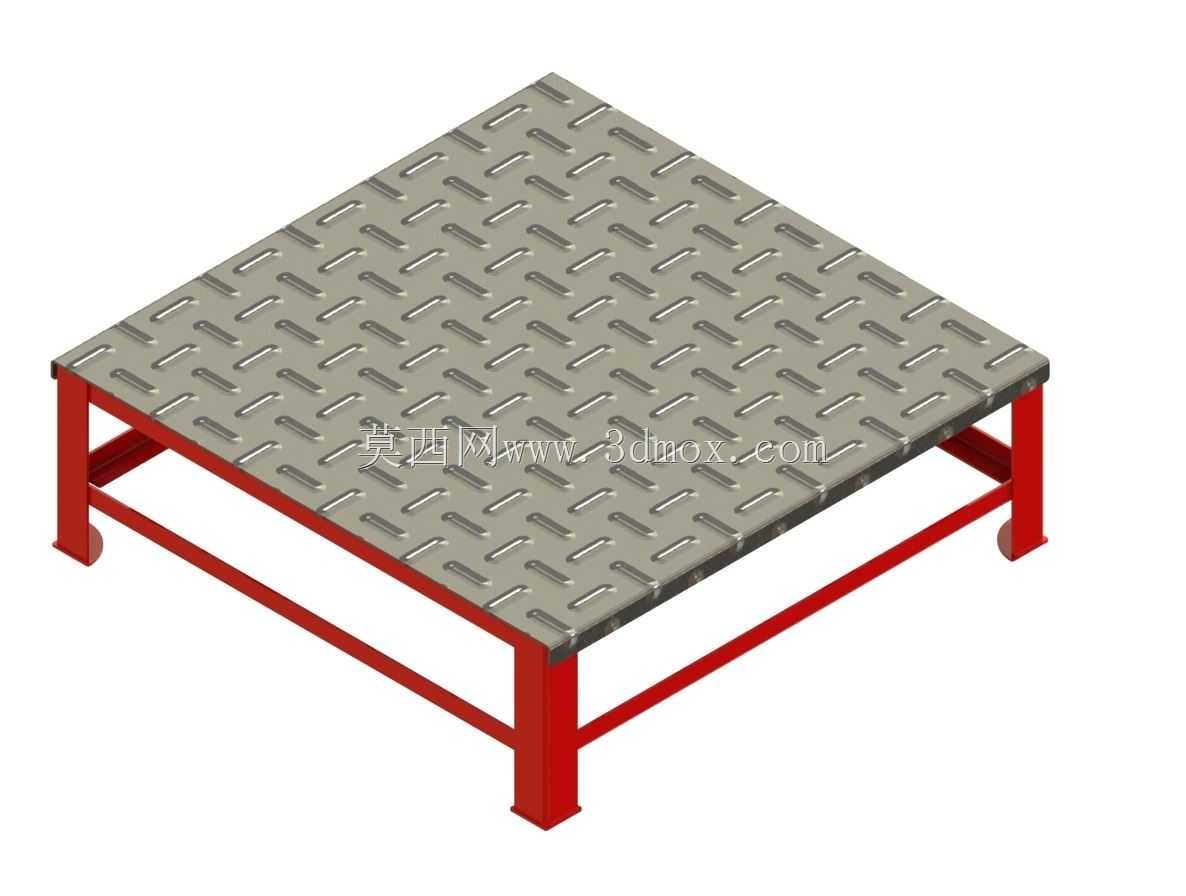

　　设计这类平台的时候，首先要考虑的是面板的防滑性能，这个模型里采用的花纹钢板面板，是工业场景里非常成熟的防滑面板选型，板面凸起的花纹纹路能在表面沾有切削液、铁屑、少量油污的时候，依然保持足够的摩擦力，避免人员踩踏、工件放置时出现打滑偏移的问题。面板下方的支撑框架采用方管焊接结构，四条主支撑腿直接落地，腿间加设横向的连接拉杆，这种结构的优势在于焊接工艺简单，整体刚性足够，不需要复杂的拼接结构就能满足常规的承重需求，支撑腿底部预留的安装位，可以根据现场地面情况加装脚杯或者脚轮，适配固定工位或者需要小范围移动的使用需求。

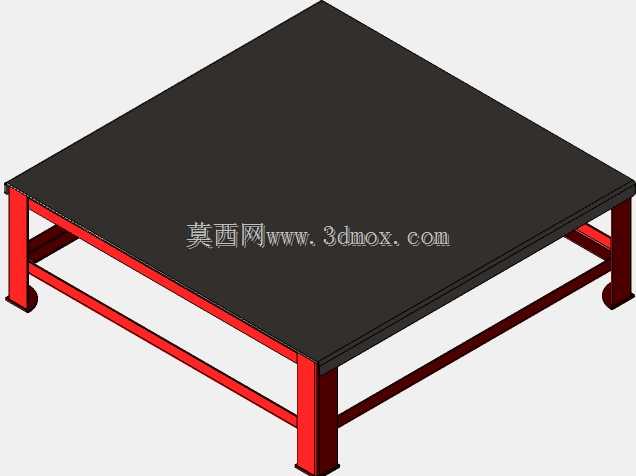

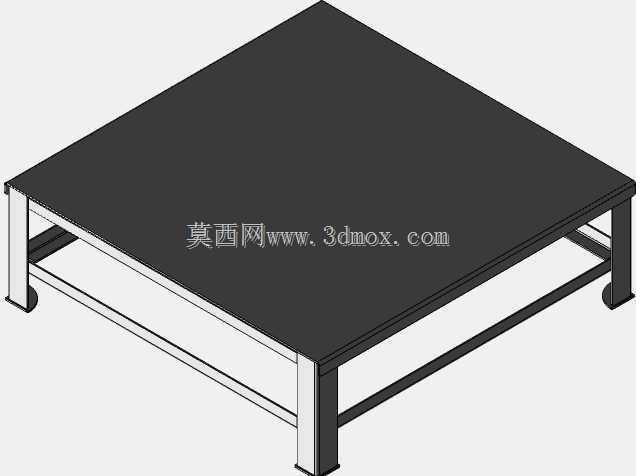

　　从尺寸边界来看，这款平台的长宽尺寸为1350mm×1350mm，整体高度430mm，这个高度是经过实际作业验证的适配尺寸，刚好匹配成年作业人员站立时的手部操作高度，不需要过度弯腰就能完成平台上的工件摆放、小型设备操作等动作，1350mm见方的台面尺寸，既不会因为台面过小放不下常规尺寸的工件、工装，也不会因为台面过大占用过多的车间通道空间，在中小型机加工车间、装配工位、仓储分拣区都能找到适配的安装位置。安装的时候需要注意，地面的平整度偏差不能过大，如果是水泥地面，建议在支撑腿下方垫上减震橡胶垫，避免平台承重后出现局部受力不均导致的框架变形，要是需要把平台固定在地面上，可以在支撑腿底部的固定板上打膨胀螺栓，进一步提升平台的稳定性，避免人员频繁踩踏时出现平台移位的问题。

　　在结构细节的处理上，面板和下方框架的连接采用满焊加间断焊结合的方式，面板的四周边缘做折边处理，避免钢板边缘的快口划伤作业人员，框架的所有焊接位置都做焊渣清理和打磨处理，红色的防护漆不仅能起到防锈的作用，也能在车间环境里起到视觉警示的效果，提醒过往人员注意平台位置，避免磕碰。这类平台的承重冗余设计也比较充足，常规工况下放置几百公斤的工件或者小型工装不会出现明显的形变，日常维护只需要定期检查焊接位置有没有开裂、支撑腿有没有出现倾斜变形，面板上的铁屑、油污及时清理就能保证长期稳定使用。很多设计新手在做这类工装平台的时候，容易忽略支撑框架的斜向或者横向拉筋设计，导致平台承重后出现框架扭动的问题，这个模型里的腿间横向连接结构刚好能给新手提供参考，在不额外增加过多材料成本的前提下，有效提升框架的整体抗扭性能，避免长期使用后出现结构变形。另外在面板的选型上，不同的使用场景可以调整钢板的厚度，如果是放置重型工件，可以适当加厚面板厚度，增加下方的支撑横梁密度，如果是轻载的装配工位，也可以适当降低钢板厚度来控制成本，这个基础模型的结构框架具备很好的修改适配性，设计人员可以根据自己的实际工况需求快速调整参数，不需要从零开始搭建框架结构，能节省不少前期建模的时间。
