双工位精密压合工装夹具结构设计

　　这套双工位压合工装主要面向小型精密零部件的压装装配工序，常见于消费电子零部件、小型传感器组件、汽车电子接插件的批量装配产线，用来替代传统单工位手动压合的作业模式，解决手动压合时压力偏移、定位不准、压装深度一致性差的问题，适配产线节拍要求较高的连续装配场景，可搭配手动压力机、小型气动压缸或者桌面型伺服压装机配套使用，不需要额外定制复杂的安装接口，直接通过底板的四个安装孔就能固定在常规作业台面上。

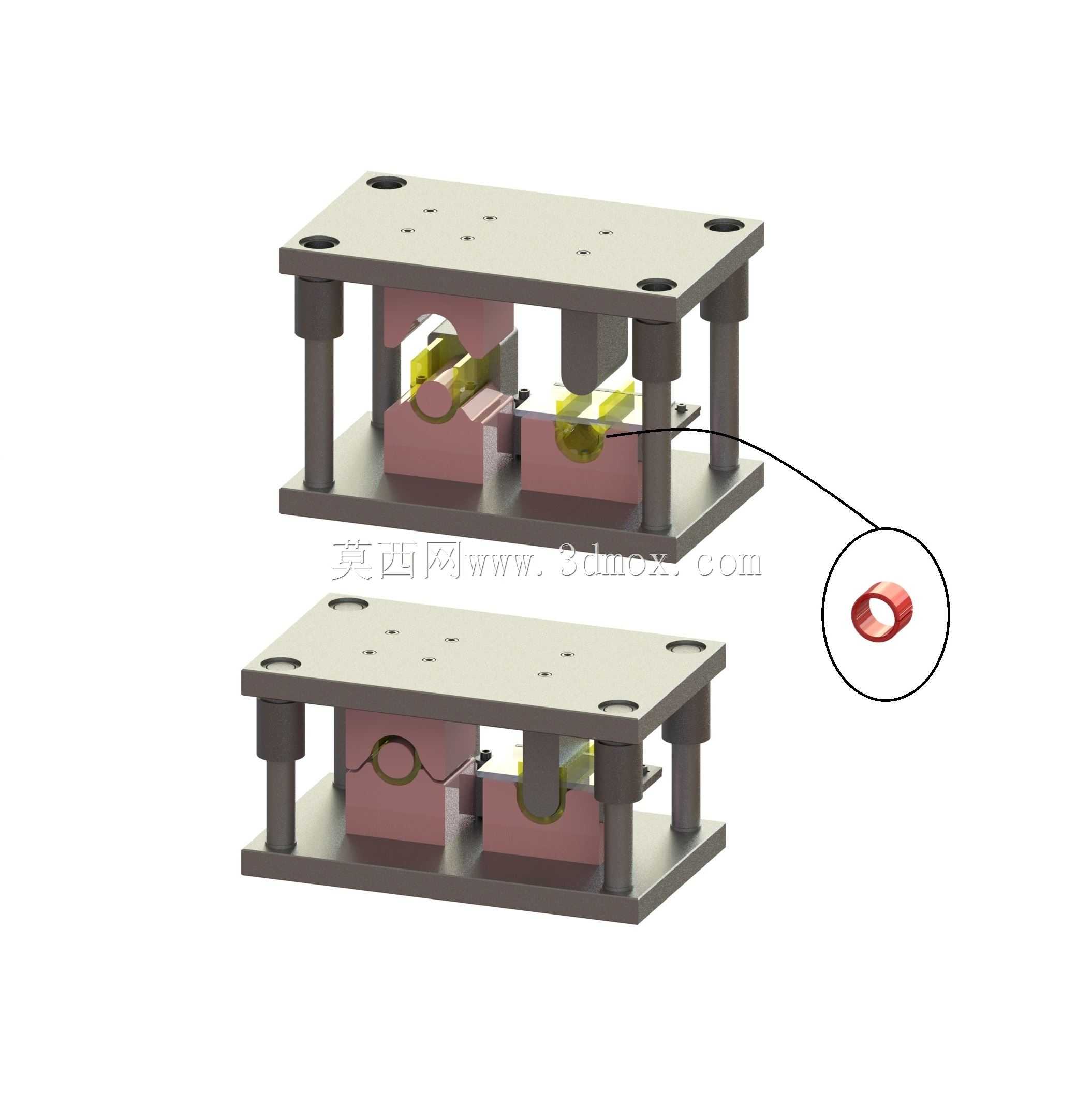

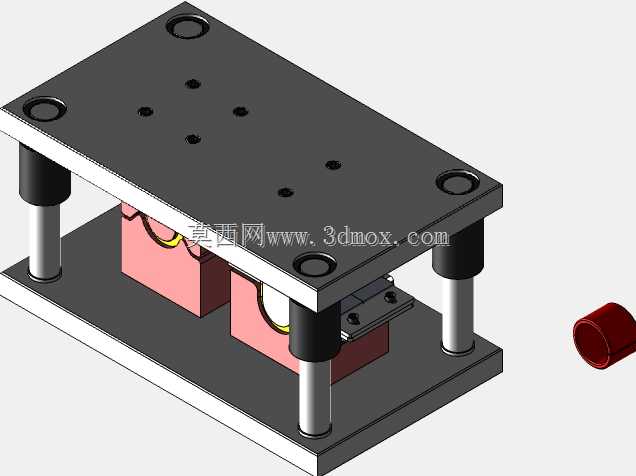

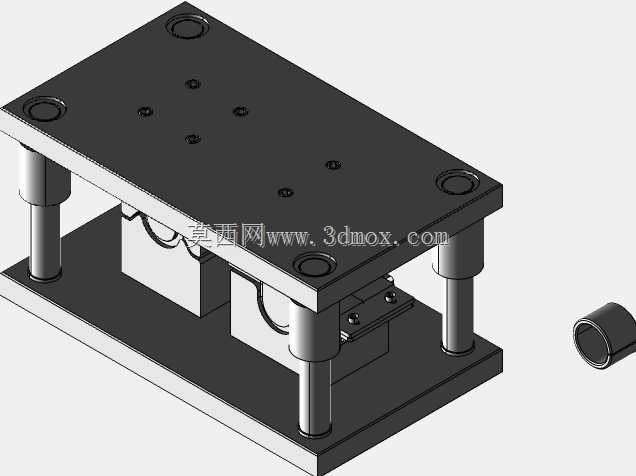

　　从结构设计逻辑来看，整套工装采用上下双层板导柱导向的经典架构，四根等高导柱分别布置在底板四角，导柱与上活动板之间采用无油衬套配合，保证上下压合过程中运动轨迹的垂直度，避免压头偏载造成的工件压伤、压装不到位问题。两个独立工位并排布置在工装中部，每个工位都设置了独立的仿形定位块，定位块采用可拆卸式设计，通过沉头螺丝固定在底板上，后续更换不同规格的工件时，只需要更换对应仿形块和压头，不需要重新加工整套工装本体，大幅降低多品种小批量生产时的工装投入成本。

　　每个工位的定位块都设计了与工件外形完全匹配的仿形型腔，型腔边缘做了0.2mm的导入倒角，方便操作人员快速取放工件，不会出现工件卡滞、放偏的问题；定位块旁侧设置了小型弹性顶销，工件放置到位后顶销会自动卡入工件的定位缺口，实现工件的周向防转，避免压合过程中工件转动造成的装配错位。上活动板对应每个工位的位置都安装了独立的压头，压头与上板之间采用浮动接头连接，能够自动补偿小范围的安装误差，保证压头端面与工件受压面完全贴合，压合力均匀分布在工件装配面上，不会出现局部应力集中造成的工件碎裂、变形问题。

　　从安装边界尺寸来看，整套工装整体轮廓控制在小型桌面设备的适配范围内，底板长度约200mm、宽度约120mm，四角的安装孔采用通孔设计，适配M6的固定螺栓，安装孔中心距与常规桌面压机的工作台T型槽间距匹配，不需要额外加工过渡连接板。上下板的开模行程控制在50mm，足够操作人员取放工件，同时不会因为行程过大造成压合效率降低，导柱的有效导向长度大于最大开模行程，保证上板运动全程都有导柱支撑，不会出现卡顿、偏斜的问题。

　　在实际使用场景中，操作人员只需要将待压合的两个组件分别放入对应工位的定位型腔内，确认工件放置到位后，触发压合设备的下行开关，上活动板沿着导柱匀速下行，两个压头同时接触对应工位的工件，将待装配的零件精准压入基体的预设位置，当压合行程达到设定值后，上板自动回程，操作人员即可取出压合完成的组件，放入下一批待加工工件。双工位的设计能够让操作人员在设备压合的过程中，提前在另一个工位摆放待加工工件，将上下料的辅助时间与设备压合作业时间重叠，相比单工位工装，整体作业效率能够提升40%以上，同时因为定位结构的一致性，能够将压装深度的公差控制在±0.05mm以内，大幅降低人工操作的不良率。

　　设计过程中针对工装的耐用性也做了对应考量，所有与工件接触的定位块、压头都采用淬火处理的模具钢加工，表面硬度达到HRC58以上，长期反复压合不会出现凹陷、磨损的问题，导柱表面做了镀硬铬处理，耐磨性能优异，日常维护只需要定期在导柱表面涂抹少量润滑脂，就能保证长期运行的顺畅性，不需要频繁更换易损件。工装的上下板都采用45号钢调质处理，整体刚性充足，压合过程中不会出现板件变形的问题，即使在最大10kN的压合力下，整体形变量也能控制在0.02mm以内，完全满足小型精密零部件的压装精度要求。针对不同的压装工艺需求，压头位置还预留了调整垫片的安装空间，可以通过增减垫片的厚度来调整压合的最终深度，适配不同压装尺寸要求的工件，不需要重新加工压头零件，进一步提升了工装的通用适配能力。
