燃烧有害物处置工装夹具结构设计

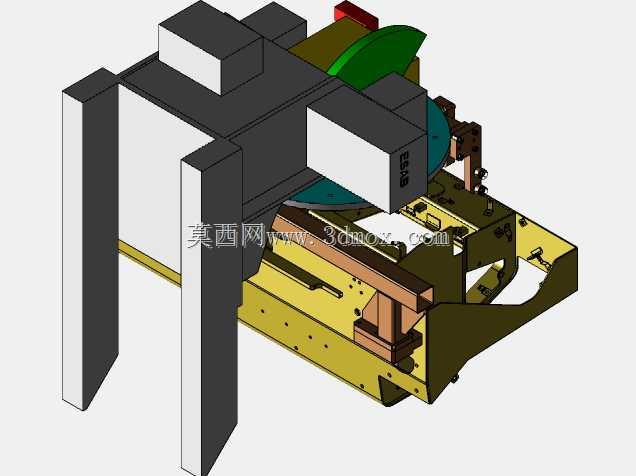

　　这套结构件主要面向燃烧类生产工序的有害物拦截处置场景，在固废焚烧、工业热处理排烟段的前置预处理工位有明确适配性，核心作用是在燃烧反应发生的相邻工位完成有害组分的物理阻隔与定向导流，避免未完全燃烧的颗粒态、气溶胶态有害物直接进入后续排烟管路，降低后端尾气处理模块的负载压力。从结构布局来看，整套装置采用立式框架加下部滑移基座的组合形式，两侧的立式支撑臂采用等厚矩形截面设计，截面宽度匹配常规工位的安装立柱间距，支撑臂根部与下部黄色基座采用螺栓组刚性连接，连接点位预留了3mm的调整间隙，可适配安装面平面度误差在1.5mm以内的现场工况，不需要额外加工调整垫片即可完成初定位。上部的功能模块搭载区预留了多组安装孔位，

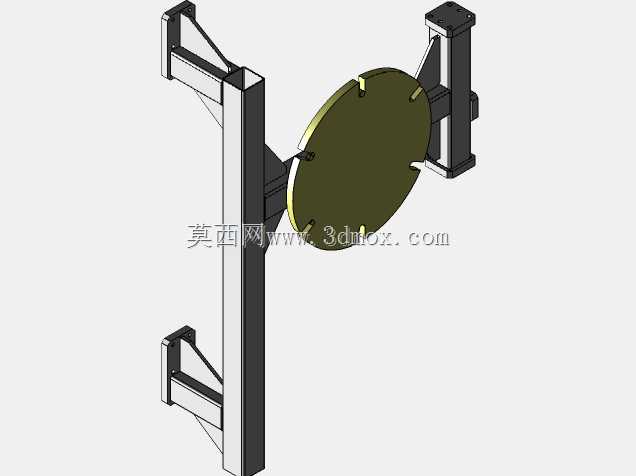

　　孔位间距按照通用功能组件的安装尺寸设计，可直接搭载过滤元件、导流挡板、检测探头等不同功能部件，不需要二次打孔加工。下部的滑移基座采用槽型钣金焊接结构，基座底面设置了两条平行的导向槽，导向槽的宽度适配现场常用的25mm宽度直线导轨，安装时可直接卡入导轨完成轴向定位，基座侧面设置了锁紧螺钉孔，当装置滑移到指定工作位置后，拧紧锁紧螺钉即可完成位置固定，不需要额外设计锁紧机构。中间的旋转承载盘采用圆盘式结构，盘面的平面度公差控制在0.1mm以内，可承载最大15kg的功能组件，旋转轴采用铜套滑动轴承，转动阻尼均匀，可在0到180度范围内任意角度停留，方便操作人员根据燃烧工况的气流方向调整功能组件的朝向，提升有害物拦截效率。

　　设计过程中优先考虑了高温工况下的结构稳定性，所有与高温气流接触的结构件均采用耐热钢材制作，非受力的护板部件采用轻量化钣金折弯工艺，在保证结构强度的前提下尽可能降低整体重量，整套装置的总重量控制在28kg以内，两名操作人员即可完成现场搬运与安装，不需要借助起重设备。安装边界方面，整套装置的最大外轮廓宽度为420mm，深度为380mm，立式支撑臂的顶端距离基座底面的高度为560mm，安装时需要预留左右各50mm的操作空间，前部预留80mm的组件更换空间，即可满足日常维护与部件更换的操作需求。结构上的连接点位全部采用可拆卸式设计，所有易损部件均采用快拆结构，不需要专用工具即可完成过滤元件、导流板等耗材的更换，

　　单人次更换耗材的时间可控制在3分钟以内，适配连续生产工况下的快速维护需求。基座的后部预留了走线槽位，可容纳检测元件的信号线与动力线，所有走线均隐藏在结构内部，避免高温气流长期烘烤线缆造成绝缘层老化，提升装置在高温工位的运行可靠性。在功能匹配上，这套结构可适配不同处理量级的燃烧工位，当处理风量较大时，可在承载盘上叠加多层过滤组件，不需要改动主体结构即可提升处理能力；当处理风量较小时，可减少过滤组件层数，降低气流阻力，减少排烟系统的能耗损失。两侧支撑臂的内侧设置了卡槽结构，可直接插入不同厚度的导流挡板，根据燃烧工位的火焰位置调整导流角度，让携带有害物的气流全部经过过滤区域，避免出现气流短路导致的有害物泄漏问题。整套结构的受力经过反复校核，在承受最大负载与高温热变形的情况下，结构的最大变形量控制在0.2mm以内，不会出现运动卡滞、连接松动等问题，可长期在120摄氏度的工况环境下稳定运行，不需要频繁进行结构校准。
