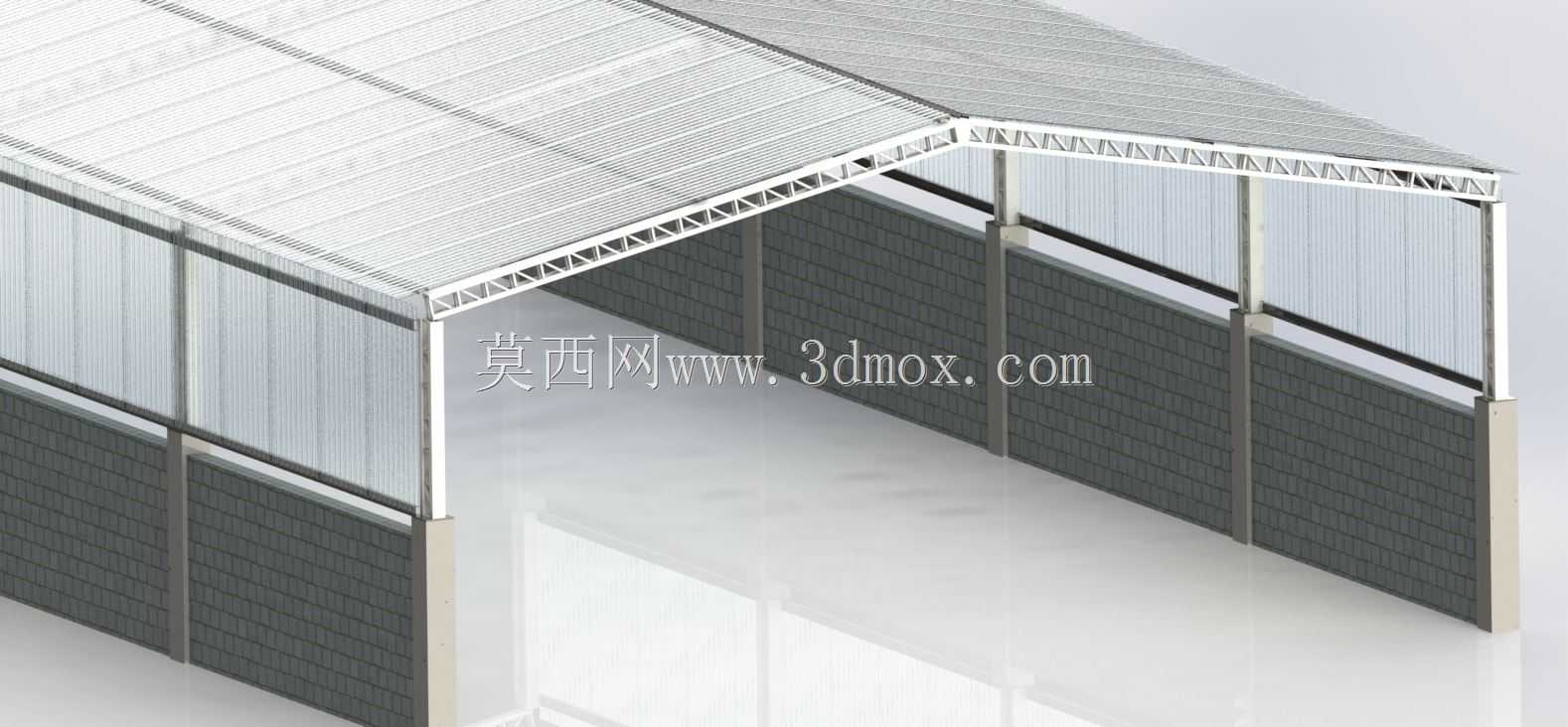

桁架式坡顶工业仓储遮雨棚结构设计

　　这款桁架式坡顶遮雨棚的设计，最初是针对厂区临时物料周转区、户外设备存放点的遮蔽需求展开的，在实际工业场景中，这类敞口式棚体常被用来堆放待转运的生产辅料、临时搁置待检的外协工件，或是给露天布置的小型泵组、电控柜做基础的防雨遮挡，相比全封闭库房，它的建造成本更低、搭建速度更快，且单侧或双侧敞口的设计能让叉车、手动液压搬运车无阻碍进出，适配高频次的物料周转作业。

　　从结构设计逻辑来看，棚顶主承重采用三角形钢桁架梁，这种结构形式能在节省钢材用量的前提下，实现更大的无柱跨度，本次设计的棚体单跨净距可覆盖常规厂区6米宽的临时通道，桁架杆件采用等边角钢焊接成型，上下弦杆承担弯矩带来的拉压载荷，腹杆则负责传递剪力，所有杆件的连接节点均采用满焊工艺，避免长期受风雨侵蚀出现节点锈蚀脱开的问题。棚顶的坡面坡度设置为1:10，这个坡度既可以保证雨季时雨水能快速顺着彩钢瓦楞流向棚体两侧的排水边沟，不会在棚顶形成积水增加额外载荷，又不会因为坡度过大导致棚顶迎风面风阻升高，提升沿海多风区域的使用稳定性。

　　棚体的侧部围护采用下半截砖砌墙体、上半截透明采光板的组合设计，下半截1.2米高的砖墙可以阻挡地面溅起的雨水、厂区内通行车辆带起的扬尘进入棚内，同时能避免小型物料意外滚落出棚区，上半截的透明采光板则可以在白天让自然光充分射入棚内，不需要额外布置照明灯具就能满足日常作业的采光需求，降低日常使用的能耗。支撑棚体的立柱采用矩形钢管制作，立柱底部通过预埋地脚螺栓与混凝土地面固定，每个立柱的底部都设置了加劲肋板，分散立柱传递到地面的集中载荷，防止长期使用后立柱出现下沉倾斜。

　　在安装边界的设计考量上，这款棚体的所有钢结构构件均采用工厂预制、现场螺栓拼接的形式，单根构件的长度控制在6米以内，适配普通货运车辆的运输尺寸，现场安装时不需要大型起重设备，仅靠手动葫芦配合脚手架就能完成组装，整体安装周期控制在2个工作日以内，适合厂区快速搭建临时遮蔽区域的需求。棚体的檐口高度设置为3.2米，这个高度既可以满足常规3吨叉车带高门架的通行需求，又不会因为棚体过高导致不必要的钢材浪费，同时棚顶距离厂区架空的动力管线预留了至少1.5米的安全距离，避免安装或后期维护时触碰管线引发安全事故。

　　从实际使用的功能特性来看，这款棚体的敞口侧没有设置额外的门体结构，完全开放的界面可以让作业人员、搬运设备无阻碍进出，相比带卷帘门的封闭库房，物料周转效率能提升40%以上，适合作为生产车间与仓储区之间的中转遮蔽区，或是户外焊接作业、设备临时检修的防雨作业点。棚顶的彩钢瓦采用暗扣式固定方式，不会出现明钉孔漏水的问题，瓦板之间的搭接长度设置为200毫米，配合密封胶条可以抵御大暴雨天气的雨水渗漏。侧部的采光板采用阻燃型聚碳酸酯材质，抗冲击强度是普通玻璃的200倍，不会因为厂区内飞溅的焊渣、小工件撞击出现碎裂，同时材质本身具备抗紫外线老化的特性，户外使用5年以上不会出现发黄变脆的问题。

　　在结构受力校核阶段，设计时充分考虑了不同区域的使用场景，棚顶的恒载按照彩钢瓦加桁架自重计算，活载则按照0.5kN/㎡的屋面均布载荷取值，同时叠加了当地基本风压的风载荷计算，确保棚体在8级大风的环境下不会出现倾覆、杆件变形的问题。桁架梁与立柱的连接节点采用铰接设计，允许结构在温度变化时产生微小的形变，避免因为热胀冷缩导致焊缝开裂、构件变形。所有钢结构构件在出厂前都做了抛丸除锈处理，表面喷涂两道防锈底漆加一道面漆，能适应户外高湿、有轻度腐蚀介质的厂区环境，延长整体结构的使用寿命。

　　这类敞口式桁架棚在实际工业场景中还有很多拓展用法，比如在棚体内部加装简易的货架，就可以作为低值易耗品的存储区；在敞口侧加装软质PVC门帘，就能在冬季提升棚内的保温效果，作为临时的工件打磨、预装作业区；如果在棚顶加装光伏支架，还可以配套小型光伏板，给棚内的临时照明、小型电动工具提供电力，进一步拓展使用场景。设计时也预留了足够的拓展接口，立柱上预留了螺栓孔位，后期加装管线支架、门帘轨道、货架固定件时不需要额外在立柱上钻孔，避免破坏立柱的防腐层与结构强度。
