机械清扫车作业执行机构结构设计

　　这套三维结构完整还原了城市道路机械清扫车的全套作业执行系统，覆盖从路面垃圾收集、输送到箱体自卸的全流程功能模块，可直接用于环卫装备的结构迭代、改装设计以及作业性能仿真验证。日常市政道路养护场景中，这类设备需要同时应对浮尘、落叶、砂石、零散生活垃圾等多种路面废弃物，还要适配沥青路面、水泥路面、人行道边缘等不同作业路况，因此整套执行机构的设计需要兼顾作业覆盖范围、垃圾收集效率以及复杂路况的通过性。

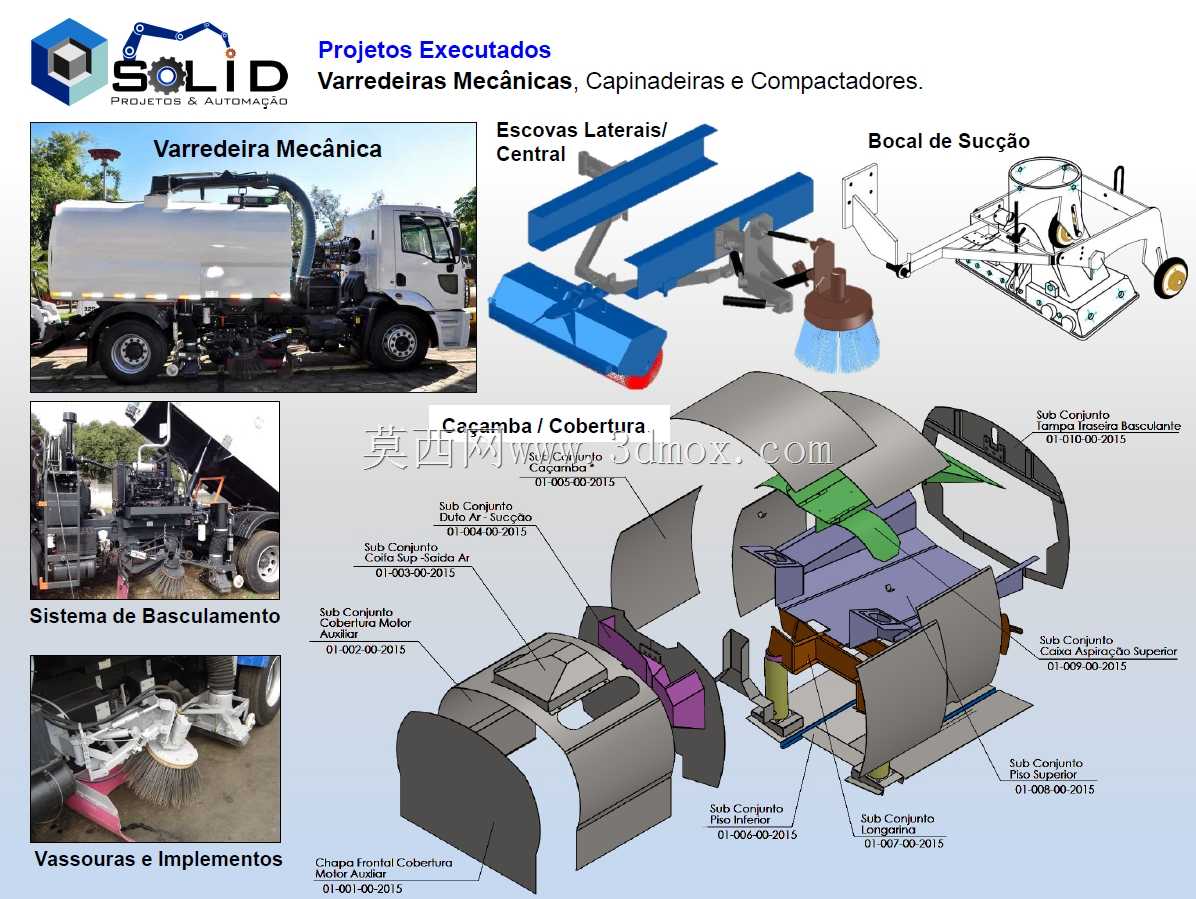

　　从结构布局来看，侧刷总成采用摆臂式安装结构，设计时预留了足够的摆角调节余量，作业时可向外展开覆盖车辆侧面路缘区域，非作业状态可向内收回贴合车身，避免通行时发生刮碰；刷体采用倾斜安装角度，可将路缘缝隙内的垃圾扫向车辆中部的吸拾区域，刷丝的压下量通过摆臂的铰接点位置做了限位设计，既能保证刷丝与路面的有效接触压力，又不会因压力过大造成刷丝过快磨损。中部吸嘴总成的吸口宽度匹配侧刷的扫拾覆盖范围，吸嘴边缘设置了可浮动的柔性挡边，作业时可随路面起伏自适应贴合，减少吸拾区域的风量泄漏，保证负压吸拾的效率；吸嘴内部设置了导流结构，可引导气流携带垃圾沿预设路径进入输送通道，避免大粒径垃圾在吸嘴内部卡滞。

　　车厢举升自卸机构采用多组铰接副配合的结构设计，举升支点的位置经过受力优化，举升过程中箱体的重心变化始终保持在稳定区间，不会出现偏载倾翻的风险；箱体内部的导流面做了顺滑过渡处理，垃圾倾倒时可沿斜面顺利滑出，不会在箱体边角残留堆积。整套机构的安装边界完全匹配主流中型环卫车底盘的车架安装孔位，各执行模块之间预留了足够的管线布置空间，液压管路、控制线束的走向都做了固定点预留，避免作业过程中管线与运动部件发生摩擦干涉。

　　设计过程中针对各运动部件的运动行程做了完整的干涉检查，侧刷摆臂在全摆角范围内不会与车架、轮胎发生碰撞，吸嘴的升降行程可适应不同路拱高度的路面，举升机构在最大举升角度时，箱体尾门的开合轨迹不会与后方障碍物发生干涉。各易损部件都采用了快拆式安装结构，刷丝、挡边这类需要定期更换的零件，不需要拆解整体结构即可完成更换，降低后期运维的时间成本。整套结构的受力部件都做了对应的加强筋设计，在保证整体刚度满足作业负载要求的前提下，尽可能减少冗余材料的使用，控制整套作业机构的自重，避免增加底盘的额外负载，影响车辆的续航与通行能力。
