径向柱塞式液压泵结构三维设计

　　在流体传动系统的实际选型与结构设计工作中，径向柱塞式液压泵作为高压工况下的核心动力元件，其三维结构的还原精度直接影响后续系统集成、管路布局与干涉校验的可靠性。这类泵体常应用于工程机械液压系统、重型机床静压驱动、冶金设备压下机构等需要持续输出高压油源的场景，区别于齿轮泵、叶片泵的结构形式，径向柱塞泵依靠柱塞在缸体径向孔内的往复运动改变密封容积，可实现更高的工作压力与容积效率，在负载波动较大的工况下仍能保持稳定的流量输出。

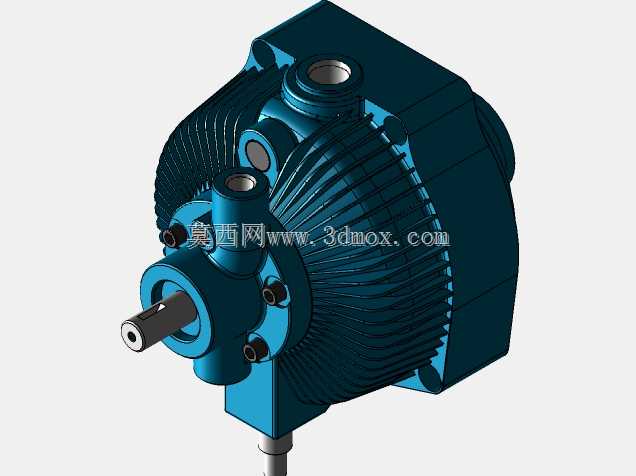

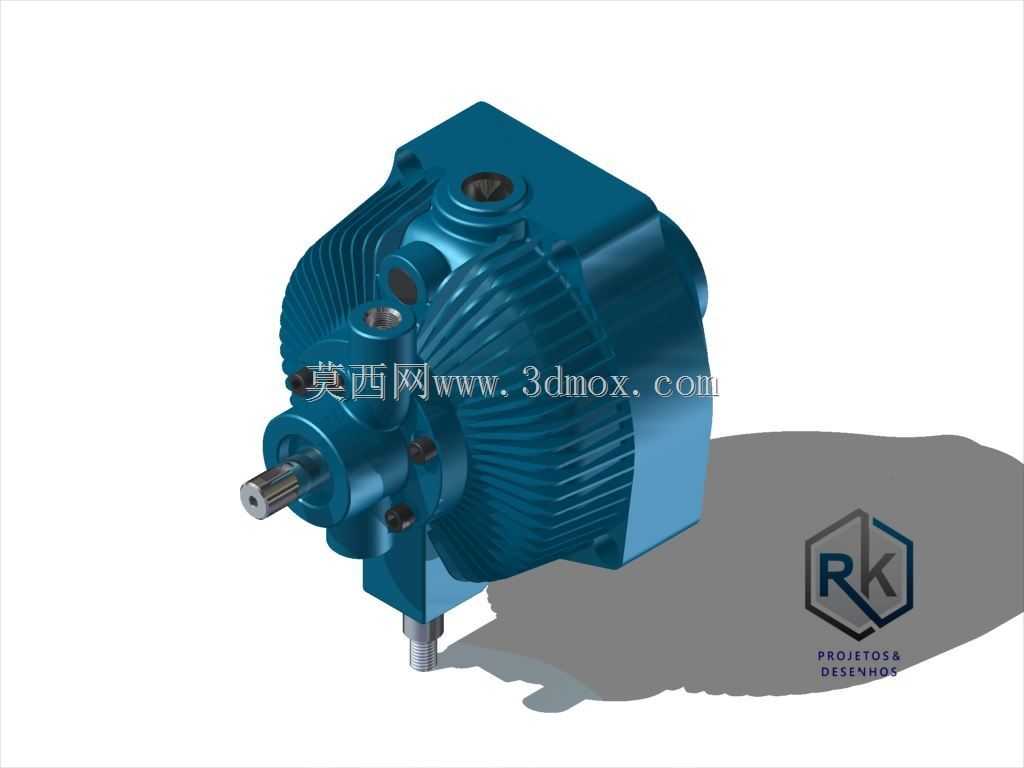

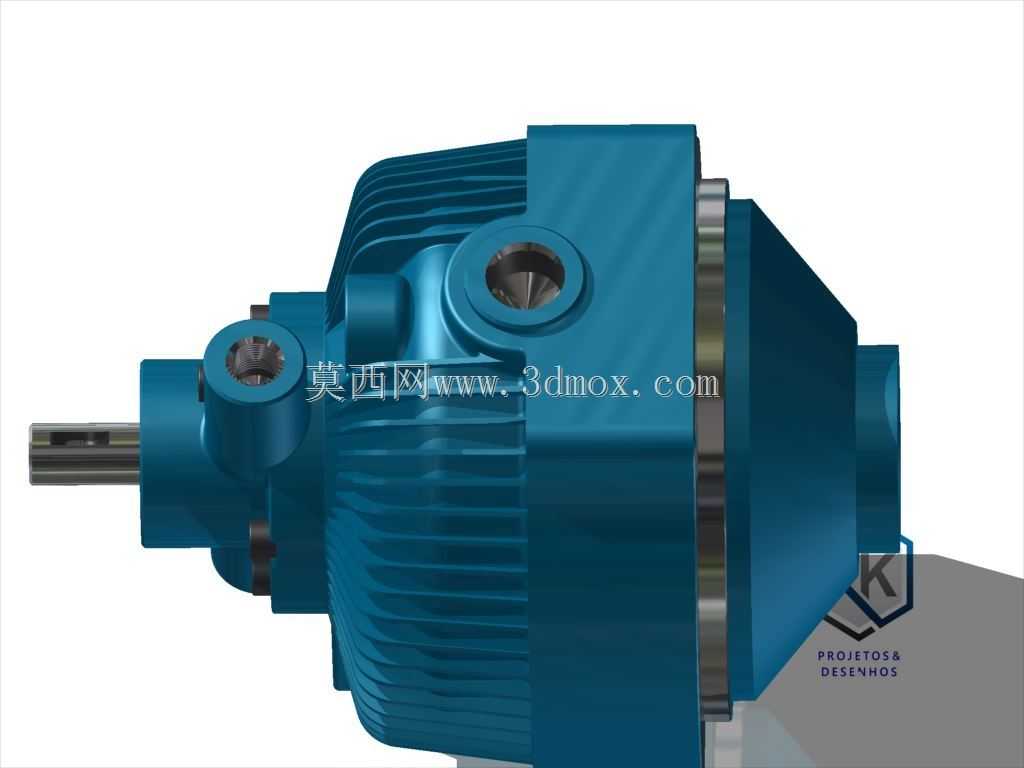

　　从结构设计逻辑来看，该泵体采用一体化铸造的壳体带散热鳍片结构，外表面的环形散热筋并非装饰性设计，而是针对连续高压作业下的油液温升问题，通过增大壳体与空气的接触面积提升自然散热效率，避免长期高负荷运行时油液黏度下降导致的内泄漏增大。壳体上预留的两个径向油口分别对应进油与出油通路，接口采用内锥面密封结构，可适配标准公制液压管接头，安装时需注意油口方向与管路走向的匹配，避免强行装配导致的密封面损伤。泵体的输出轴采用渐开线花键结构，相比平键连接可承受更大的传递扭矩，同时具备一定的对中补偿能力，适合与原动机输出轴直接连接或通过联轴器对接，安装时需保证轴系同轴度误差控制在0.1mm以内，防止运行过程中出现偏磨导致的轴承早期失效。

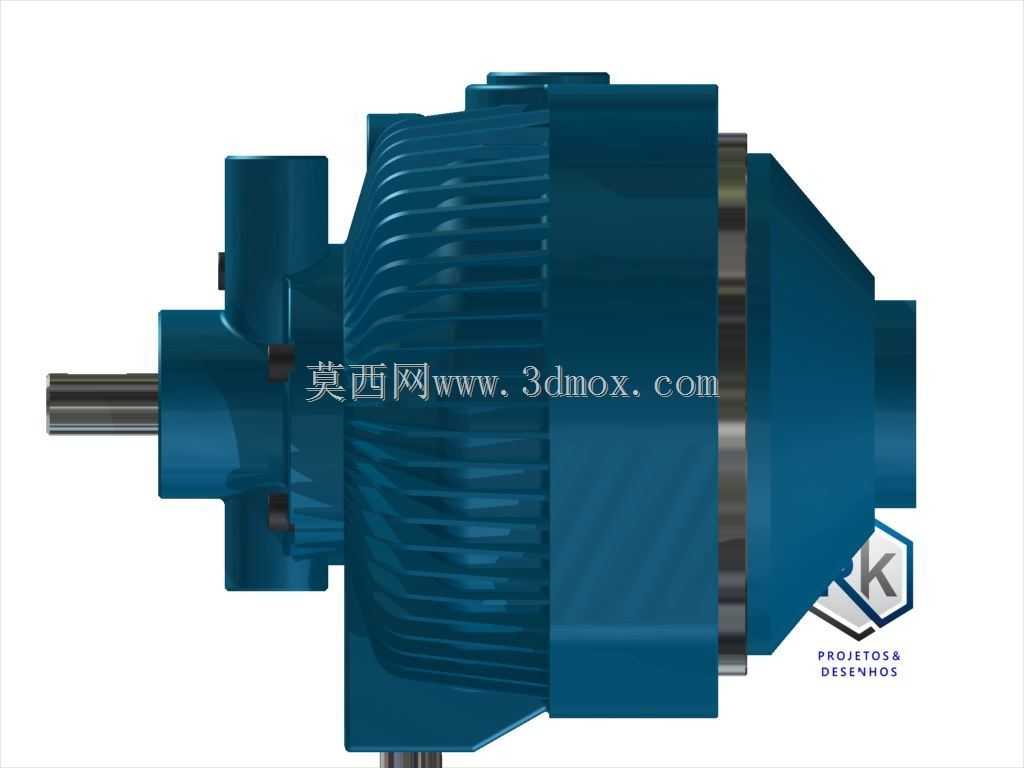

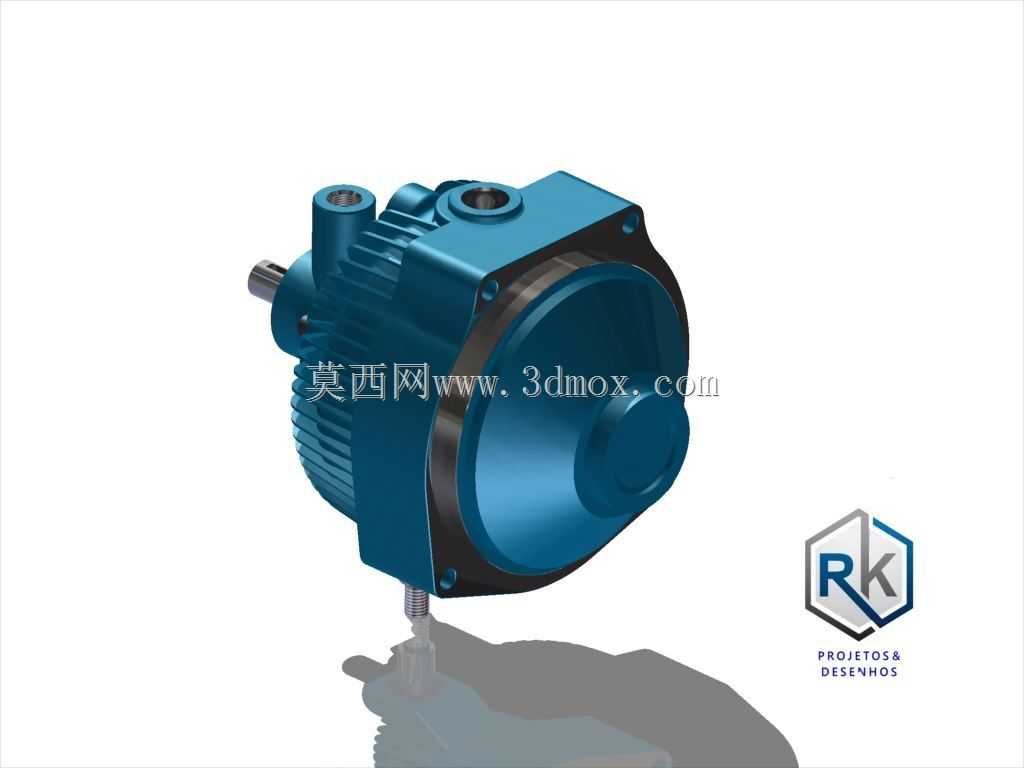

　　在安装边界尺寸方面，该泵体的主体为圆柱形结构，最大外圆直径对应散热鳍片的外轮廓尺寸，安装时需在径向预留不小于20mm的散热空间，避免周边结构件紧贴鳍片影响空气流通。轴向尺寸从轴端安装面到后端盖的总长度需匹配安装支架的预留空间，后端盖位置无突出的管路接口，可贴近安装壁面布置，但需注意预留柱塞组件的维护拆卸空间，避免后期检修时无法拆解端盖。泵体底部的安装定位面采用平面加工，带有两个定位销孔与四个螺栓固定孔，安装时先通过定位销实现泵体与支架的精准定位，再按对角顺序拧紧固定螺栓，拧紧力矩需符合液压元件安装规范，防止壳体受力变形导致内部柱塞卡滞。

　　从功能特性角度分析，该结构的径向柱塞泵采用配流轴配流方式，相比端面配流结构具备更强的抗污染能力，对油液清洁度的要求相对更低，适合工况较为复杂的野外作业设备。内部的柱塞组件沿缸体径向均匀布置，转子旋转时柱塞在离心力与低压油作用下紧贴定子内环表面，通过定子与转子的偏心距改变柱塞行程，从而实现输出流量的调节，部分变量型号可通过外部控制机构调整偏心距大小，实现按需供油降低系统能耗。设计过程中对内部流道做了圆弧过渡处理，减少油液在流道内的沿程压力损失，同时避免直角拐角处的涡流噪声，提升泵体运行的平稳性。

　　在实际三维建模过程中，需重点关注柱塞与缸体孔的配合间隙、定子内环的曲面轮廓精度、配流轴的配流窗口位置精度这几个核心公差点，这些尺寸直接影响泵的容积效率与运行噪声。壳体的散热鳍片采用圆周阵列特征生成，建模时需注意鳍片的厚度与间距比例，避免铸造过程中出现壁厚不均导致的缩孔缺陷。输出轴的花键部分需按照标准花键参数生成齿形，保证与配合件的啮合精度，轴承安装位的轴肩尺寸需符合轴承安装的定位要求，避免出现轴承无法到位或定位不可靠的问题。端盖与壳体的连接采用内六角圆柱头螺钉，螺钉孔的沉头深度需保证螺钉头部不高出端盖表面，避免与周边安装结构产生干涉。
