独轮平衡车环形承载框架结构设计

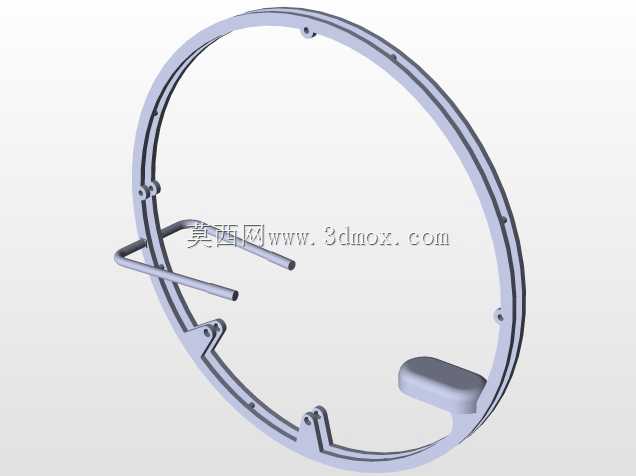

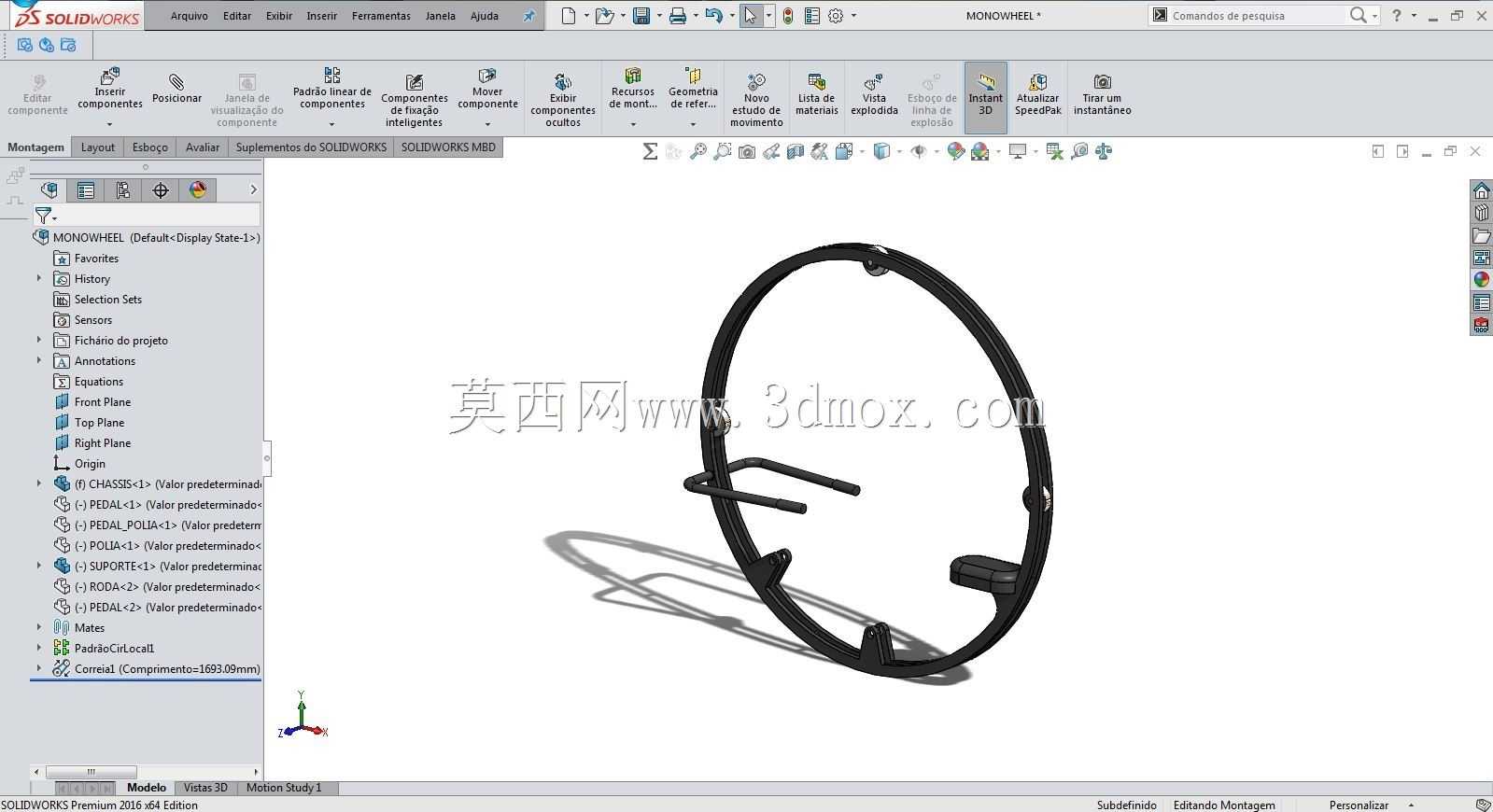

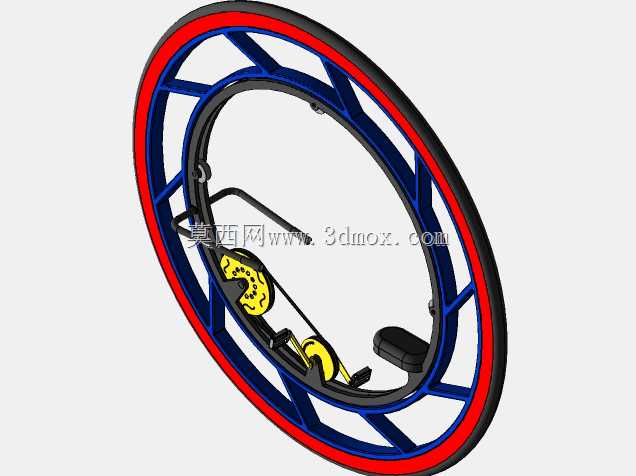

　　这套独轮车环形承载框架的设计，最初是从短途代步场景的实际使用痛点切入的——日常短距离通勤、园区巡检、休闲骑行场景里，传统独轮车的外露轮体很容易剐蹭使用者裤腿，同时轮组与承载结构的连接冗余部件多，既增加整体重量，也提升了后期维护的拆装难度。设计过程中最先敲定的是环形主体的轮廓边界，整体采用闭合式圆环作为核心承载基体，圆环内径匹配常规16寸独轮车轮组的外径尺寸，预留出2mm的装配间隙，避免轮组转动过程中与框架发生剐蹭摩擦，圆环的截面采用变厚度设计，与轮组连接的受力点位厚度达到6mm，非受力的外侧弧面厚度缩减至3mm，在保证结构强度的前提下尽可能降低整体自重。

　　框架上集成的三个卡扣式固定座，是经过多轮受力仿真后确定的位置：两个对称分布在圆环下半段的固定座用于卡接轮组的支撑轴，卡扣采用内凹圆弧面设计，与支撑轴的接触面做了滚花纹理预留，装配时不需要额外加装防滑垫片，就能避免轮组在骑行过程中出现轴向窜动；第三个固定座设置在圆环侧上方，用于固定脚踏组件的连接臂，连接臂采用向外延伸的弯折结构，弯折角度经过反复调整，保证使用者站立时脚面与轮体侧面留有30mm的安全间隙，彻底解决骑行时裤腿蹭到转动轮面的问题。

　　从实际使用的功能特性来看，这套框架除了承担轮组的承载固定作用，还兼具防护功能：圆环整体包裹住轮组的外侧边缘，当独轮车意外倾倒时，环形框架会先于轮体接触地面，避免轮组外圈的轮胎、轮毂直接受到磕碰损伤，同时框架上预留的四个小型安装凸台，可以根据使用需求加装挡泥板、辅助轮、便携提手等扩展配件，不需要在主体结构上二次打孔破坏受力完整性。

　　设计过程中也充分考虑了安装边界的适配性，框架整体的外轮廓最大直径控制在480mm以内，脚踏连接臂向外延伸的最大宽度不超过180mm，整体结构没有突出的尖锐棱角，所有边角都做了R3的圆角过渡，既避免搬运时划伤使用者，也能在发生碰撞时降低对周边物体的损伤。环形主体的内侧还预留了走线槽位，适配电动独轮车的电池、控制线路布设，线槽深度4mm，宽度6mm，线路布设完成后可以用卡扣式盖板封盖，避免线路外露被轮组卷扯。

　　不同于常见的拼接式独轮车架，这套框架采用一体化结构设计，减少了螺栓连接的点位，整体受力更加均匀，在承受100kg垂直载荷的仿真测试中，框架最大形变量仅为0.12mm，远低于行业通用的0.5mm形变量阈值，完全满足日常骑行的承载需求。框架表面的处理工艺预留了喷塑、阳极氧化两种适配方案，能够匹配不同使用场景的防腐、耐磨需求，不管是户外露天停放的代步使用，还是室内场馆的休闲骑行使用，都能保证足够的使用寿命。
