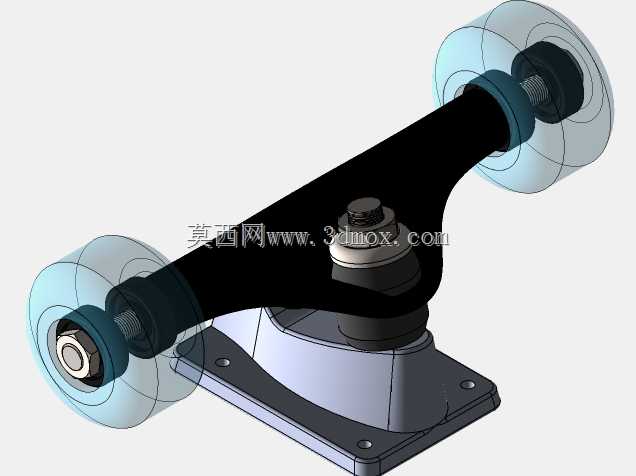

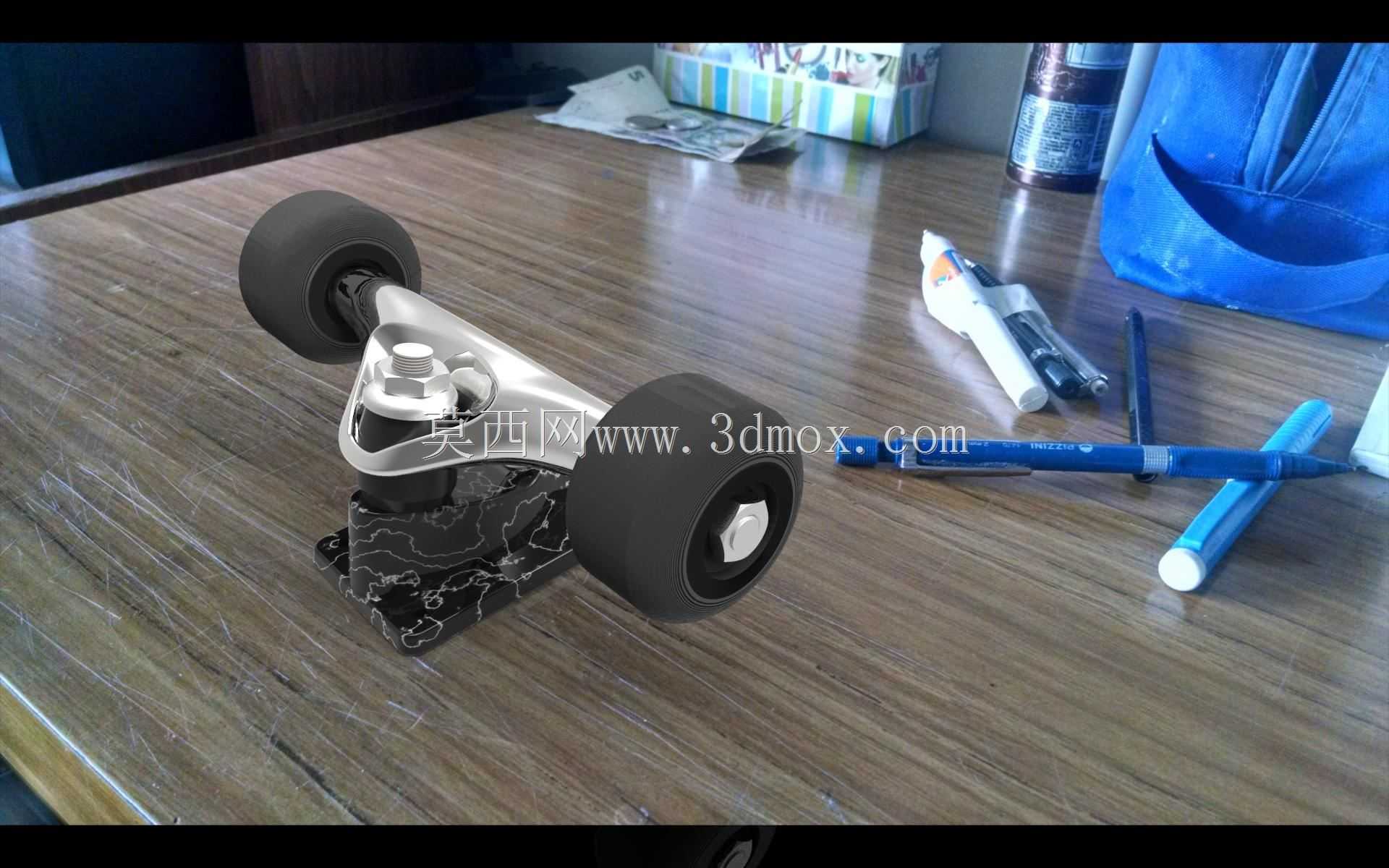

滑板支架轮组结构三维设计

　　这套滑板轮组支架结构，是街头滑板、陆地冲浪板等板类运动器材的核心承载部件，日常滑行中承担转向、承重、缓冲冲击的核心作用，不管是街式动作、刷街代步还是碗池滑行，这套结构的可靠性直接决定滑行体验与使用安全。从结构设计逻辑来看，支架主体采用铝合金压铸成型的主桥结构，主桥身做了变截面厚度设计，靠近轮轴安装位的区域厚度比桥身中部厚2.3mm，既保证轮轴安装位的抗冲击强度，避免做 Ollie 等起跳落地动作时出现桥身断裂，又能控制整体重量，不会让板头板尾重量过大影响动作操控。转向结构采用PU垫弹性复位设计，主桥钉贯穿支架底座与主桥身，上下两组PU减震垫分别布置在主桥身与底座的接触位，通过调整主桥钉的锁紧螺母预紧力，就能改变转向阻尼，

　　适配不同滑行风格的需求——刷街代步可以适当放松螺母获得更灵活的转向反馈，玩动作道具时锁紧螺母提升结构稳定性，避免转向过度出现卡轮或侧翻。轮组部分采用高弹性聚氨酯轮搭配精密轴承的组合，轮子直径设计为60mm，宽度36mm，这个尺寸边界既可以适配大多数街式滑板的安装空间，不会因为轮子过大出现打板底的问题，又能保证刷街时对小石子、路面裂缝的通过性，减少卡轮摔车的概率。轮轴采用高强度碳钢轴销，轴端做内六角锁紧结构，安装时不需要额外的专用工具，用常规内六角扳手就能完成轮子的拆装更换，日常维护更换轴承或轮子时操作门槛很低。安装边界方面，支架底座的安装孔位采用行业通用的1.5英寸孔距设计，四个安装孔呈矩形分布，孔位直径5mm，

　　适配市面上绝大多数板面的安装预孔，不需要额外打孔就能直接安装，底座与板面接触的面做了细微的磨砂纹理处理，安装时搭配防滑垫片可以避免支架在反复冲击下出现移位。从实际使用场景的适配性来看，这套结构的轮边距设计经过反复调整，轮子外侧与支架侧边的距离控制在1.2mm，既不会因为间隙过小出现轮子摩擦支架的问题，也不会因为间隙过大导致轮轴受力点外移，增加桥钉的剪切负荷。主桥身的转向角度设计为最大50度，这个角度范围可以满足日常滑行的转向需求，做压板转弯时不需要过度倾斜板面就能完成小半径转向，同时不会因为转向角度过大导致PU垫过度形变出现寿命骤减的问题。在结构细节处理上，支架所有的棱边都做了R1.5的圆角过渡，没有尖锐的加工棱角，

　　避免安装维护时划伤手部，也能减少应力集中点，提升结构的疲劳寿命。轮轴与支架的配合采用过盈配合加侧面顶丝固定的双重固定方式，相比单纯的过盈配合，在反复受到落地冲击时不会出现轮轴松动移位的问题，长期使用也不需要频繁检查轮轴的紧固状态。PU垫的硬度选择85A的邵氏硬度，这个硬度值兼顾了减震性与支撑性，在粗糙路面滑行时可以过滤大部分细碎震动，减少对脚踝的冲击力，做跳跃落地动作时又能提供足够的支撑，不会因为PU过软出现支架过度形变导致的板面晃动。从建模的细节还原度来看，这套结构完整还原了所有装配关系，包括主桥钉的螺纹段、轴承的内圈外圈配合间隙、锁紧螺母的防滑齿结构，甚至支架表面的品牌标识凹槽都做了等比例还原，不管是用于结构设计参考、运动器材改装的方案验证，还是用于滑板相关产品的开发演示，都能直接调用模型进行装配干涉检查、受力模拟分析。在实际装配验证环节，这套结构的所有配合公差都按照五金加工的常规精度设定，轴孔配合采用H7/h6的间隙配合，安装时不需要额外打磨就能顺利完成装配，量产时的加工良率可以控制在合理区间，不会因为公差设计过严导致加工成本上升，也不会因为公差过大出现装配后旷量过大影响滑行体验的问题。
