带座外球面轴承立式支撑固定结构

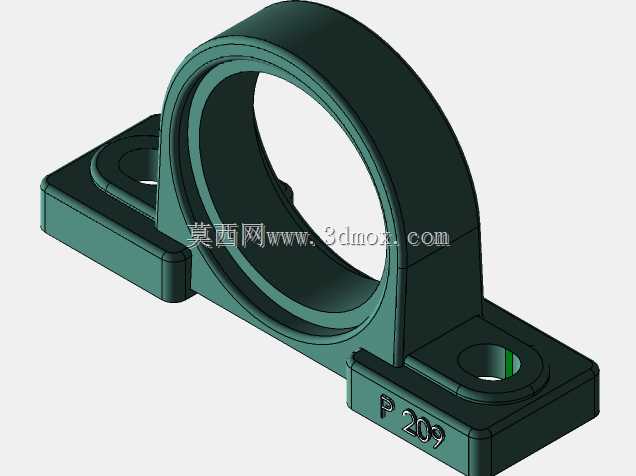

　　做传动结构设计这么多年，带座外球面轴承的选型和安装细节，是每次做输送线、小型动力输出单元绕不开的环节，这次的P209立式带座结构，是很多轻工输送、农机辅件、小型传动工位里非常常用的支撑部件。先从实际应用场景说，这类立式带座轴承最常出现在皮带输送机的辊筒两端支撑、小型风机的转轴固定、农用机械的传动轴定位、食品加工生产线的从动辊支撑位置，相比分体式轴承座，它的集成式座体不需要现场配对刮研，安装时对安装基面的容错度更高，哪怕安装板的平面度有0.1mm左右的误差，外球面轴承的调心特性也能补偿轴的挠曲变形，避免轴承出现偏载抱死的问题。

　　从功能特性上看，这个结构的核心是把外球面球轴承和立式铸造座整合为一体，座体两侧的安装耳是带沉孔的通孔结构，安装时螺栓从沉孔侧穿入，固定在下方的安装机架上，沉孔设计可以让螺栓头完全没入座体表面，不会突出干涉周边的传动部件，也能避免运行过程中剐蹭到传动皮带或者周边的管线。座体中间的轴承容纳腔是和轴承外圈过盈配合的，轴承内圈带有顶丝结构，安装时把轴穿入内圈后，拧紧内圈上的两个紧定顶丝，就能把轴承和轴牢牢锁死，不需要额外做轴肩定位，也不需要加工锁紧螺母的螺纹位，对于现场改装、小批量设备制作来说，能省掉不少轴加工的工序。

　　再说到设计思路，这个结构的建模过程里，首先要确定的是轴承的公称内径，P209对应的轴承内径是45mm，适配直径45mm的光轴，建模时座体的中心高是核心安装尺寸，也就是轴承内孔中心到安装底座底面的垂直距离，这个尺寸直接决定了传动轴的安装高度，设计时要保证中心高的公差控制在±0.1mm以内，不然两端支撑的轴承会出现高低差，导致轴转动时出现附加径向力。座体的两个安装孔的中心距也是关键边界尺寸，两个孔的中心连线要和轴承内孔的轴线平行，孔的直径要适配M12的安装螺栓，沉孔的深度要足够容纳M12内六角螺栓的头部，保证螺栓拧紧后头部不高出座体底面。

　　安装边界方面，这个立式座的底座是矩形结构，安装时需要在机架上预留对应的安装平面，平面的粗糙度不需要太高，Ra6.3就能满足要求，不需要精加工，两个安装螺栓的位置要和座体的孔位对齐，安装时不要强行敲入座体，避免座体出现内应力导致后续运行中开裂。轴承座的侧面铸有型号标识，方便现场运维人员快速识别备件型号，更换时不需要反复测量尺寸。另外座体的加强筋设计是在轴承腔和安装底座的连接位置，做了渐变的加厚过渡，这个位置是受力最大的区域，当轴承受径向载荷时，加强筋可以分散应力，避免座体在载荷冲击下出现断裂，很多小厂做的仿件就是在这个位置偷减厚度，用不了多久就会从筋位开裂。

　　实际使用中，这类带座轴承的维护也很方便，轴承本身自带密封结构，能阻挡大部分粉尘和溅水，适合多尘、有少量喷淋的生产环境，定期从油嘴注入润滑脂就能满足长期运行的需求，不需要频繁拆解。建模的时候要注意，轴承内圈的顶丝位置要留出足够的扳手空间，不然现场安装时扳手伸不进去，没法拧紧顶丝，会导致轴和内圈打滑，磨坏轴的表面。另外座体的安装底面要做平整处理，建模时不要在底面做多余的凸台，保证安装时座体能完全贴紧机架表面，避免出现点接触导致固定螺栓受剪切力断裂。

　　很多新手设计的时候容易忽略的点是，这类带座轴承的外球面调心角度是有限的，一般不超过2度，所以安装时轴的偏角不能太大，不能完全依赖轴承的调心能力，不然会导致密封件过早磨损，润滑脂泄漏。还有安装孔的位置，不要把孔设计得太靠近座体的边缘，不然螺栓拧紧时会导致座体边缘崩裂，这个结构的安装孔到座体边缘的距离留了足够的安全余量，符合常规的机械设计安全系数要求。在做传动布局的时候，要注意轴承座的安装位置不要和轴上的其他零件比如链轮、皮带轮发生干涉，座体的上部圆弧外径要和周边零件留出至少5mm的间隙，避免运行中出现碰撞。
