42英寸液晶电视壁挂安装支撑支架结构

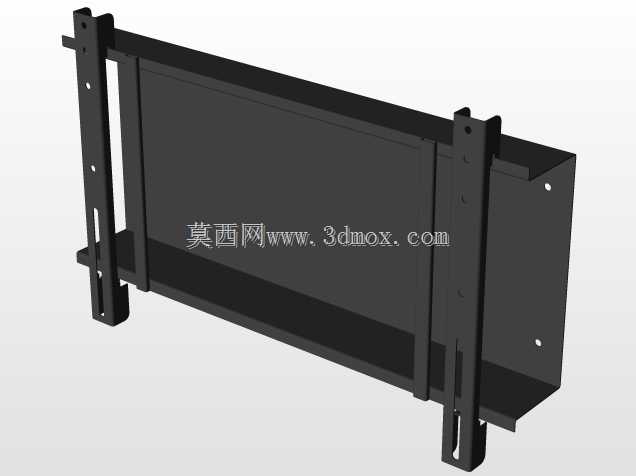

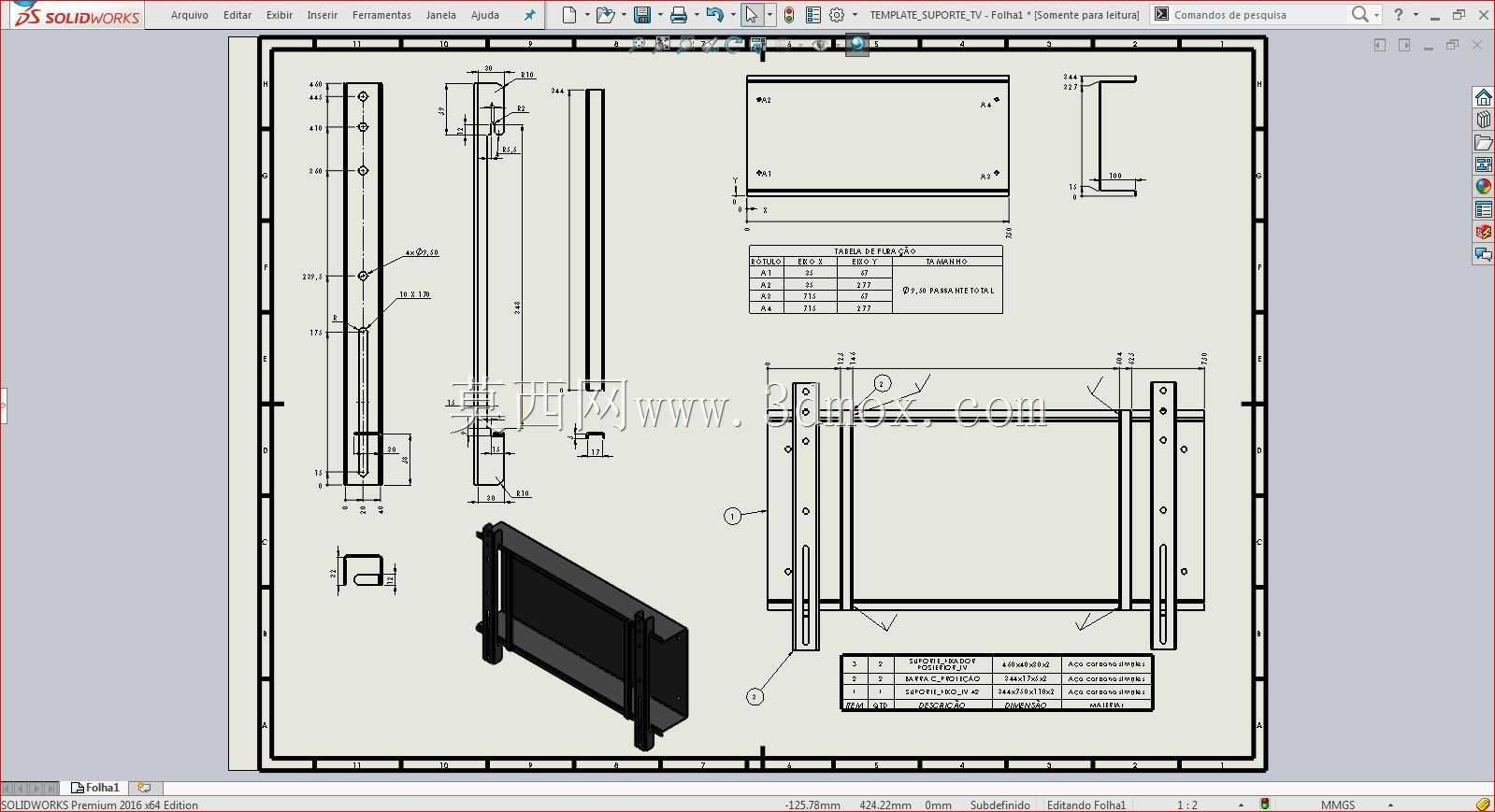

　　这套壁挂支撑结构主要面向42英寸规格的液晶显示设备安装场景，在商用办公会议室、家庭影音墙面布设、公共区域信息发布屏安装等场景中都有广泛应用，核心作用是替代传统落地式底座，将显示设备可靠固定在垂直墙面上，释放桌面或地面空间，同时可根据安装需求调整设备的布设高度与俯仰角度，适配不同观看视角的使用需求。从结构组成来看，整套构件包含墙面固定竖梁、显示设备连接挂臂、横向调节横梁、锁紧定位组件几个核心部分，所有钣金构件均采用折弯成型工艺加工，在保证结构强度的同时尽可能降低整体自重，避免对墙面造成额外负载。设计过程中首先考虑的是安装适配性，墙面固定端的竖梁上预留了多组等距排布的安装孔位，可适配不同间距的墙面膨胀螺栓安装点位，

　　无需在墙面额外打孔调整，降低现场施工的难度；与显示设备连接的挂臂部分，孔位排布完全匹配42英寸常规LED电视背部的标准VESA安装孔距，同时预留了±15mm的横向调节余量，可在挂装后微调设备的水平位置，避免安装后出现屏幕歪斜的问题。结构强度校核阶段，针对壁挂场景的受力特点，对竖梁与挂臂的连接位置做了局部加强处理，在挂臂与横梁的连接位置增加了翻边结构，提升构件的抗弯折能力，整套结构可承载的静态负载完全覆盖42英寸显示设备的常规重量范围，长期挂装不会出现构件变形、下垂移位的问题。安装边界方面，整套支架贴墙安装后，屏幕背部与墙面的净距控制在合理范围，既可以预留出足够的散热空间与线材布设空间，避免屏幕背部热量堆积影响设备使用寿命，

　　也不会因为间距过大导致屏幕突出墙面过多影响整体美观度；支架的竖向安装长度覆盖了常规墙面安装的高度调节区间，安装人员可根据观看人群的坐姿视线高度，灵活选择挂臂在竖梁上的固定位置，无需重新调整墙面固定螺栓的点位。细节设计上，所有构件的外露边缘都做了圆角钝化处理，避免安装过程中划伤施工人员或者损坏显示设备的外壳；锁紧组件采用快拆式结构设计，挂装时可先将挂臂固定在屏幕背部，再将屏幕整体挂接在墙面竖梁的挂钩上，最后通过锁紧螺丝固定，单人即可完成整个安装流程，无需额外人员长时间托举屏幕，大幅降低安装作业的劳动强度。横向调节横梁上还预留了水平泡安装位，施工时可快速确认支架的水平度，无需额外携带水平测量工具，提升现场安装的效率。

　　从实际使用的角度出发，这套结构还考虑了后期设备维护的需求，锁紧组件预留了拆卸间隙，后期需要取下屏幕检修或者更换设备时，只需松开锁紧螺丝即可将屏幕向上抬起取下，无需拆除整个墙面固定支架，减少二次施工对墙面的破坏。构件的表面处理采用静电喷塑工艺，涂层均匀附着力强，可适应室内不同温湿度环境下的使用需求，长期使用不会出现涂层脱落、锈蚀的问题，外观颜色采用常规的哑光黑配色，可适配绝大多数显示设备的外观风格，不会因为支架颜色突兀影响整体安装效果。
