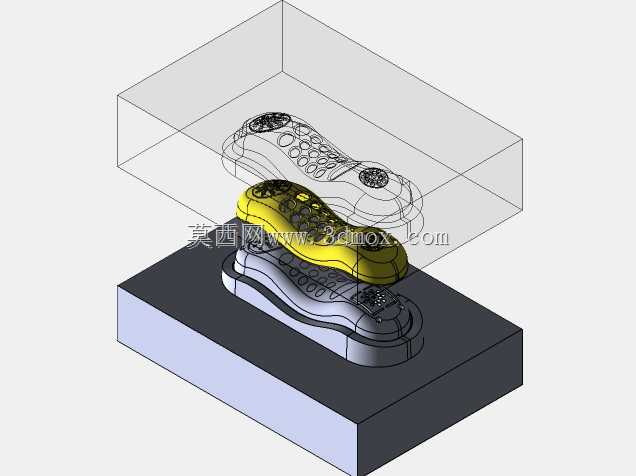

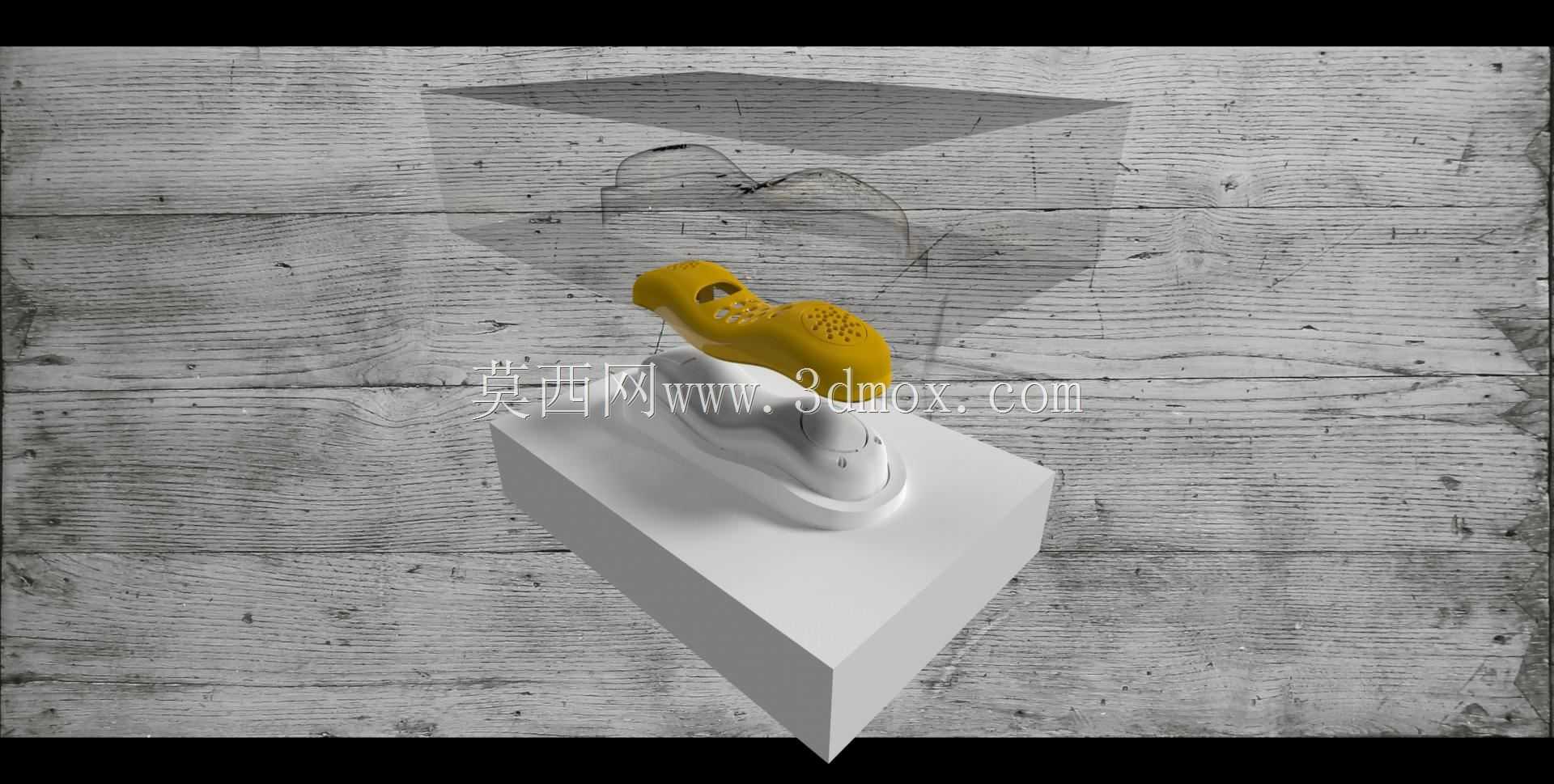

电话听筒注塑成型工装模具结构

　　这套结构针对通讯终端配套的手持听筒类塑料件注塑成型需求设计，日常应用场景覆盖民用通讯设备配件生产车间的卧式注塑机工位，适配常规PP、ABS等常用热塑性塑料的注射成型工艺，用来批量生产带曲面握持轮廓的电话听筒外壳部件。从实际生产用途来看，该模具直接对应听筒外壳的一次成型工序，能完成听筒主体外曲面、内装卡扣位、出声孔预留位的一体注塑，减少后续二次加工的工序量，适配中小批量通讯配件的生产节拍。

　　设计思路上优先考虑了手持件的曲面脱模需求，分型面沿着听筒外壳的最大轮廓线设置，避免分型线落在握持接触的外表面区域，减少后续飞边打磨的工作量。模腔内部对应听筒的曲面握持区做了抛光处理，保证成型后塑料件的表面粗糙度满足手持触感要求，不会出现明显的合模痕迹硌手的问题。内部的顶出结构采用了顶块与顶针组合的方式，对应听筒壁厚较薄的曲面区域用顶块贴合内壁顶出，避免顶出力集中导致塑料件顶白、变形，对应边缘的加强筋位置用细顶针辅助顶出，保证开模后工件能顺利脱离模腔，不会出现粘定模的情况。

　　从安装边界来看，这套模架的长宽尺寸适配200吨级以内的卧式注塑机拉杆间距，模厚范围符合常规注塑机的容模厚度要求，浇口采用侧浇口进料，位置设置在听筒的接线端边缘，后续去除浇口后不会在外观面留下明显痕迹。冷却水路围绕模腔的曲面轮廓排布，进出水接口设置在模架的非操作侧，避免和注塑机的操作侧管路干涉，水路间距控制在合理范围，保证成型周期内模温均匀，减少塑料件因冷却不均产生的翘曲变形。

　　功能特性方面，模具的导柱导套设置了定位销做二次精定位，保证合模时动定模的对位精度控制在0.02mm以内，避免出现分型面错位导致的产品壁厚不均问题。对应听筒上的出声孔位置，模具上设置了细小的成型镶针，镶针采用快拆结构，生产中如果出现镶针断裂、磨损的情况，可以不用拆解整套模架直接更换镶针，减少停机维护的时间。模架上还设置了溢料槽，对应塑料熔体最后填充的末端位置，能容纳注射过程中产生的冷料，避免冷料进入模腔导致产品表面出现冷料斑、缺胶等缺陷。

　　实际生产适配中，这套结构的开模行程经过核算，能满足听筒带弧度的抽芯距离需求，不需要额外设置复杂的斜顶抽芯结构，依靠常规的开模动作就能完成内扣位的脱模，降低了模具的加工成本和后期维护难度。模具的排气槽开设在分型面的熔体末端，深度控制在塑料溢边值以内，既能顺利排出模腔内的空气，避免产品出现烧焦、气泡缺陷，又不会产生飞边增加后续处理工作量。针对手持件经常接触人体汗液的使用场景，成型后的塑料件不需要额外做表面处理就能满足基础的外观要求，模具的表面抛光等级达到了A2级，成型后产品表面光泽均匀，不会出现明显的加工纹路。
