自行车花鼓金属结构三维设计

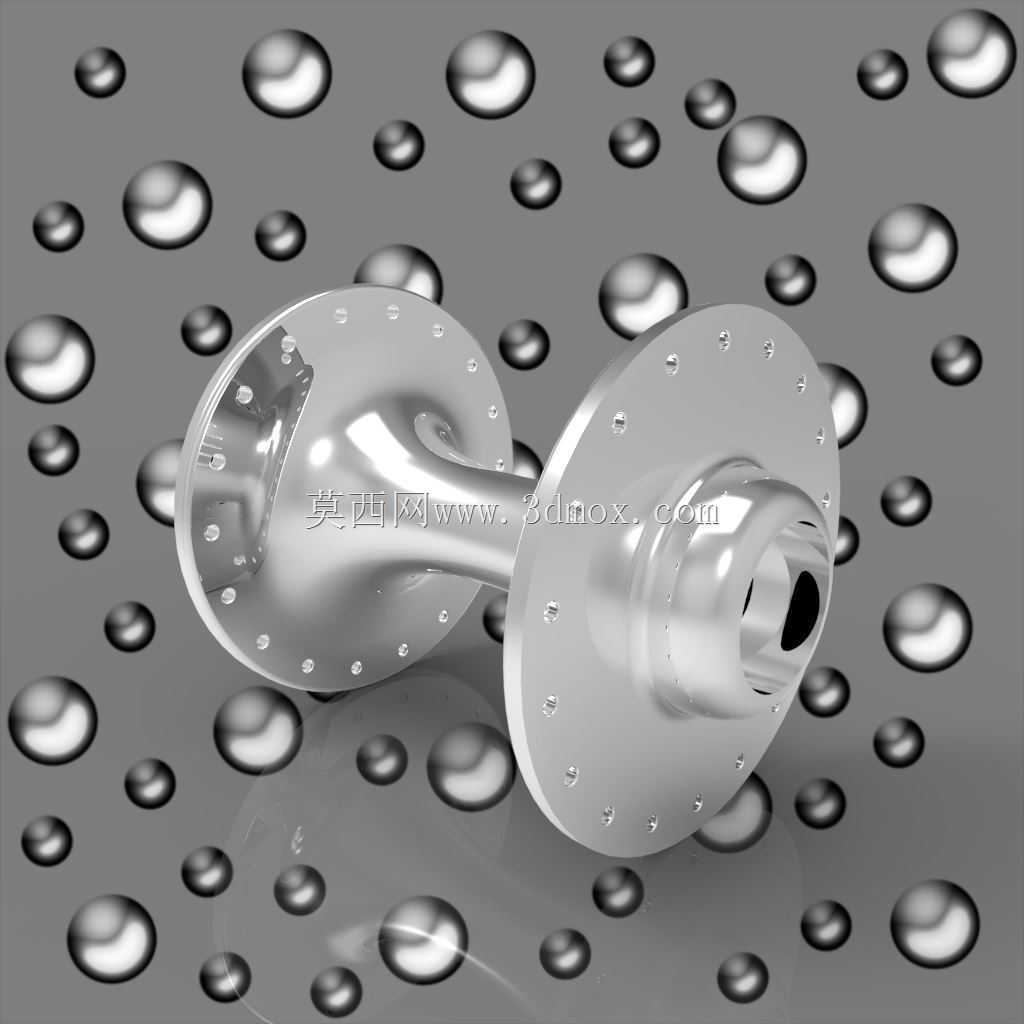

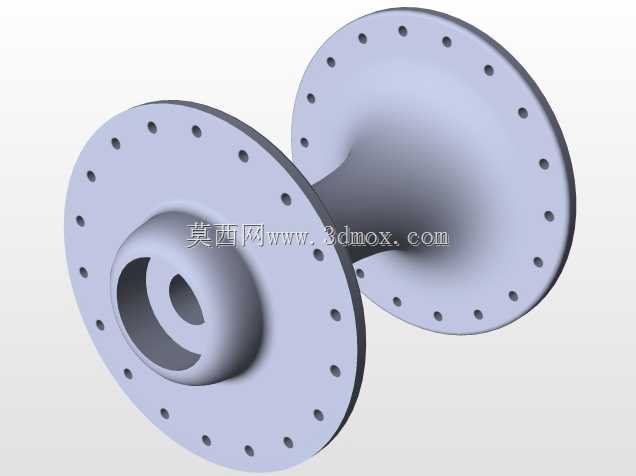

　　日常做通勤车、运动自行车轮组配套结构设计时，花鼓是连接辐条与轮轴的核心承载件，这个三维结构完整还原了双侧法兰式花鼓的实体特征，可直接用于轮组组装的干涉校验、辐条编圈的角度模拟。从实际装车场景来看，这类花鼓适配城市通勤车、入门运动自行车的前轮组安装，两端带均匀分布的辐条孔法兰盘，是穿接辐条、固定轮圈径向位置的核心基座，中间的轴腔结构用于穿入轮轴，配合轴承实现轮组的顺畅转动，日常骑行中承担整车加骑手的全部垂直载荷，同时传递轮组转动时的扭矩，避免辐条受力不均出现断条、轮圈偏摆的问题。

　　设计时优先考虑了载荷的均匀分布，双侧法兰盘上的辐条孔采用等角度圆周排布，每个孔位都做了圆角过渡处理，避免辐条弯折处出现应力集中，长期交变载荷下出现断裂；中间的轴身做了变径过渡，从法兰盘位置向轴腔位置平滑收窄，既保证法兰盘位置有足够的支撑强度承托辐条拉力，又能控制整体重量，不会给轮组带来多余的转动惯量。轴腔的内径尺寸匹配常规自行车快拆轴、实心轴的安装直径，两端的轴台位置预留了轴承安装的卡位，安装时可以直接压入标准规格的深沟球轴承，不需要额外做结构修改，适配市面上绝大多数常规规格的自行车前叉开档尺寸，不需要额外调整前叉间距就能完成装车。

　　从安装边界来看，法兰盘的外径尺寸控制在常规编圈的适配范围内，搭配不同长度的辐条就能适配26寸、27.5寸、700C等多种常见规格的自行车轮圈，法兰盘上的孔位数量匹配常规32孔辐条的编圈方案，支持交叉编法、径向编法等常见的编圈方式，结构表面的曲面过渡都做了顺滑处理，没有尖锐棱角，既方便后续做阳极氧化、电镀等表面处理，也能避免装车、维修时划伤操作人员。轴身的中部结构做了加强设计，在不增加壁厚的前提下提升了轴身的抗扭刚度，紧急制动时不会因为制动力矩过大出现轴身变形，保证轮组的转动精度。

　　做三维建模时，所有孔位的位置度都做了关联约束，修改辐条孔数量、法兰盘直径时可以直接参数化调整，不需要重新绘制基础特征，方便后续衍生不同孔数、不同开档尺寸的花鼓型号；模型的曲面都做了曲率连续处理，渲染或者做工程图导出时不会出现破面、棱角失真的问题，结构的壁厚都做了均匀性校验，后续如果要做压铸、CNC加工的工艺模拟，可以直接导入工艺分析软件，不需要额外修复几何特征。实际选型时，这类结构的花鼓因为双侧法兰的支撑间距合理，辐条的受力角度更优，相比单侧法兰的花鼓轮组侧向刚度更好，过弯、颠簸路面骑行时轮组的形变更小，骑行的稳定性更高，日常维护时只需要定期保养轴承，不需要对花鼓主体做额外维护，使用寿命能覆盖整车的全使用周期。
