科尔托金属管状连接件结构设计

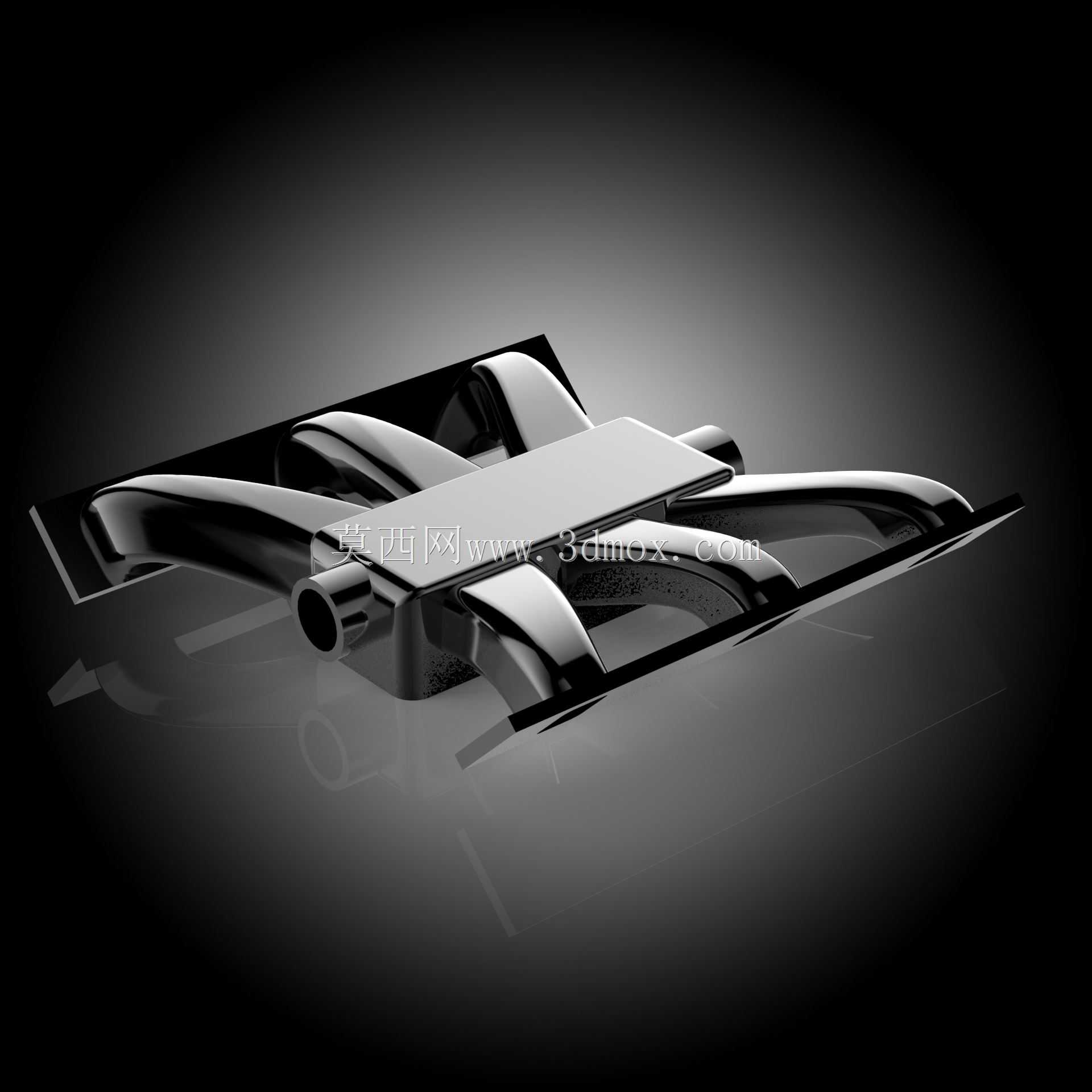

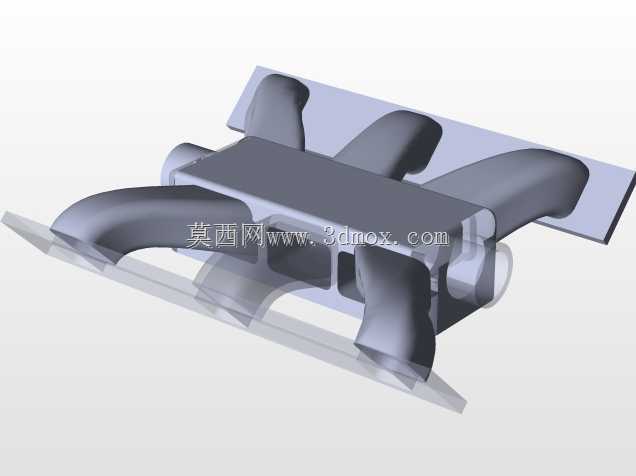

　　该金属管状连接件主要应用于流体输送管路的接驳场景，在工业气动回路、低压液压支路、小型流体传输设备中承担管路对接、转向支撑的作用，可适配不同走向的硬质金属管路连接需求，避免管路弯折处出现应力集中导致的开裂泄漏问题。从结构设计来看，主体采用一体化弯折成型的多管路布局，三根平行排布的金属弯管通过中部的压合固定板实现相对位置固定，弯管端部预留标准管径的插接接口，接口处做了倒角扩口处理，装配时可直接套入对应外径的管路，配合卡套或焊接工艺即可完成密封固定，无需额外加工转接坡口。中部的压合固定板采用平直钣金结构，板面与弯管外壁完全贴合，通过冲压压合工艺与弯管形成刚性连接，既可以约束多根弯管的相对间距，避免管路受外力拉扯时出现相对位移，

　　也能作为整个组件的安装基准面，安装时可通过固定板上预留的安装位将整个连接件固定在设备机架或安装面板上，确定组件的安装边界。设计过程中优先考虑了管路的流体通过性能，弯管的弯折半径统一设置为管径的2.5倍，既保证管路转向时流体阻力处于较低水平，也避免弯折半径过小导致的管壁褶皱、通径缩小问题，弯管内壁做了平滑处理，减少流体输送过程中的压损。整个组件的外形轮廓根据安装空间做了紧凑化处理，横向宽度适配常规小型设备的管路排布间距，纵向高度控制在不超出相邻元器件的安装高度范围内，避免与周边其他部件产生装配干涉。在实际使用场景中，这类连接件可直接集成在小型动力单元的流体回路中，替代多根单独弯管加管接头的拼接方案，减少管路接头数量，降低泄漏点风险，

　　同时一体化的结构也能提升装配效率，无需现场逐一调整弯管角度与位置，直接整体安装即可完成对应管路的接驳。结构设计时充分考虑了受力特性，弯管与固定板的连接位置做了局部加厚处理，承受管路振动与流体冲击时不会出现连接处开焊或变形的问题，端部接口的同轴度控制在合理公差范围内，装配后管路不会出现别劲现象，长期运行下的密封可靠性更有保障。针对不同的使用工况，该结构可通过调整弯管的管径、弯折角度以及固定板的安装孔位，适配不同压力等级、不同管路走向的连接需求，整体结构没有冗余设计，所有结构特征都服务于管路连接与安装固定的核心功能，金属材质的选择也兼顾了结构强度与耐腐蚀性能，可适配常规工业环境下的长期使用要求。
