工业离心式中央通风机结构设计

　　在工业厂区的通风系统搭建、公共建筑的空气置换场景里，这类离心式中央通风机是核心的气流动力单元，区别于轴流风机的大风压低扬程特性，该结构的风机能够提供足够的风压，克服长距离通风管道的沿程阻力，将作业区域产生的污浊空气、工艺废气或者余热集中输送至排放端，也可配套过滤单元完成洁净新风的送入作业。从结构设计逻辑来看，该风机采用直联传动搭配独立支架的布局，叶轮蜗壳部分作为气流做功的核心腔体，采用渐开线式的蜗壳型线设计，能够将叶轮旋转产生的动压逐步转化为静压，减少气流在腔体内的湍流损耗，提升整机的运行效率。进风口与出风口采用同轴异向的布局，进风端对接室内集风管道，出风端可直接对接排风竖井或者室外排放管道，接口处预留了标准法兰连接的安装边界，

　　方便现场施工时与不同管径的风管做适配连接。驱动端的电机通过支架与蜗壳主体做刚性连接，支架采用折弯钢板焊接成型，底部预留了地脚安装孔位，可直接固定在混凝土基础或者钢制设备平台上，安装时需要校准电机轴与叶轮轴的同轴度，避免运行过程中出现异常振动。从实际应用场景覆盖来看，这类风机不仅可用于常规工业厂房的全面通风，在食品加工车间的颗粒粉尘排除、公共交通场站的空气置换、制冷设备间的散热排风场景中都能适配，不同场景下只需要调整叶轮的转速或者配套不同功率的驱动电机，即可匹配对应的风量风压需求。设计过程中需要重点考量蜗壳的壁厚选型，针对输送含尘气流的场景，需要在蜗壳内壁做耐磨衬层处理，避免长期运行过程中气流携带的颗粒对蜗壳壁面造成冲刷磨损；

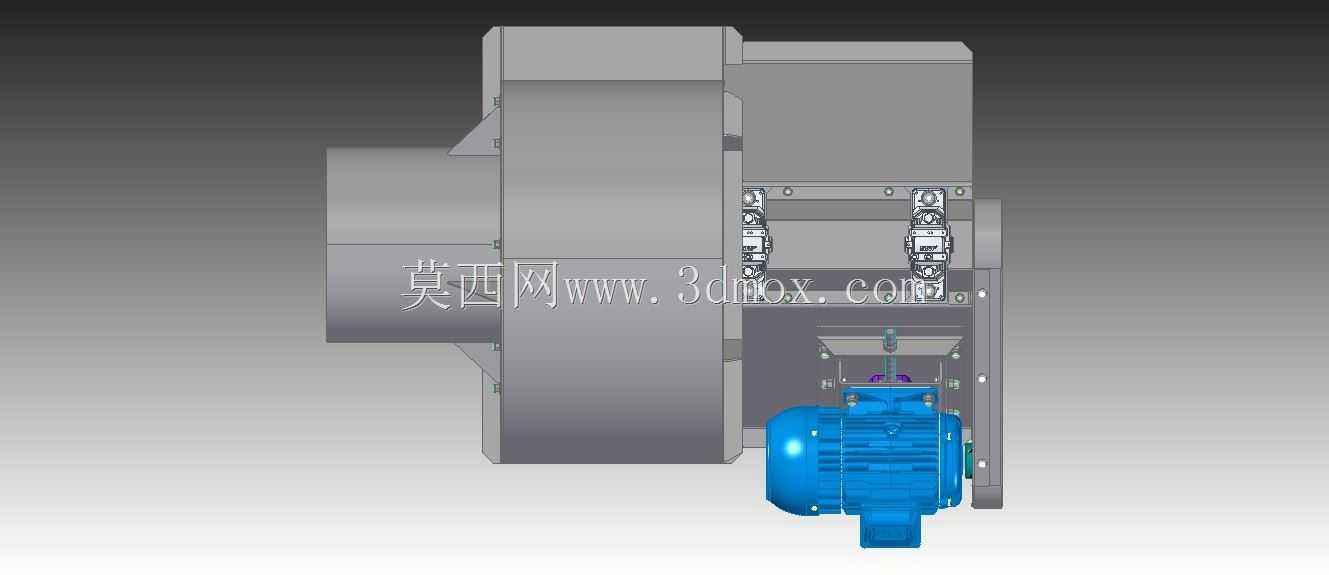

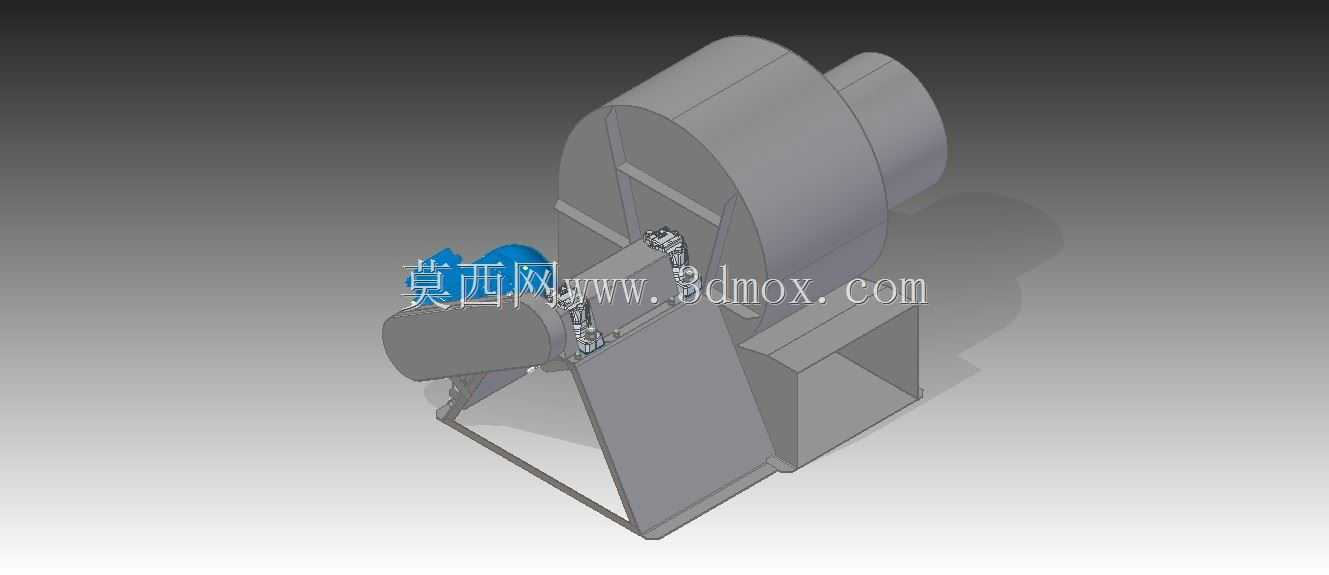

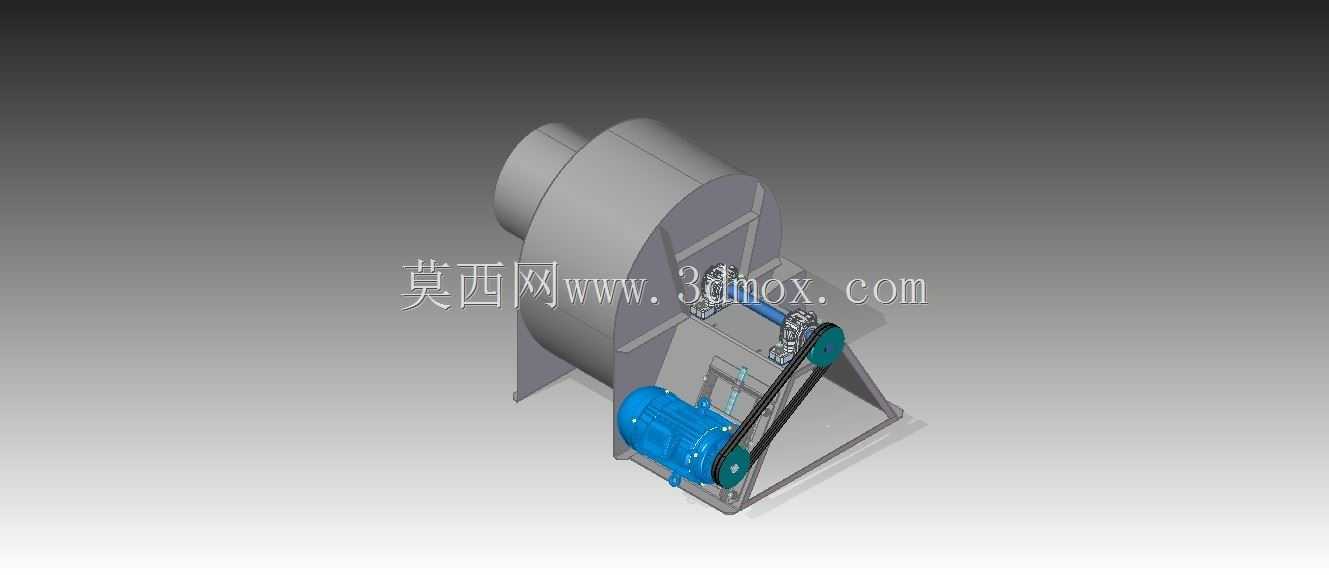

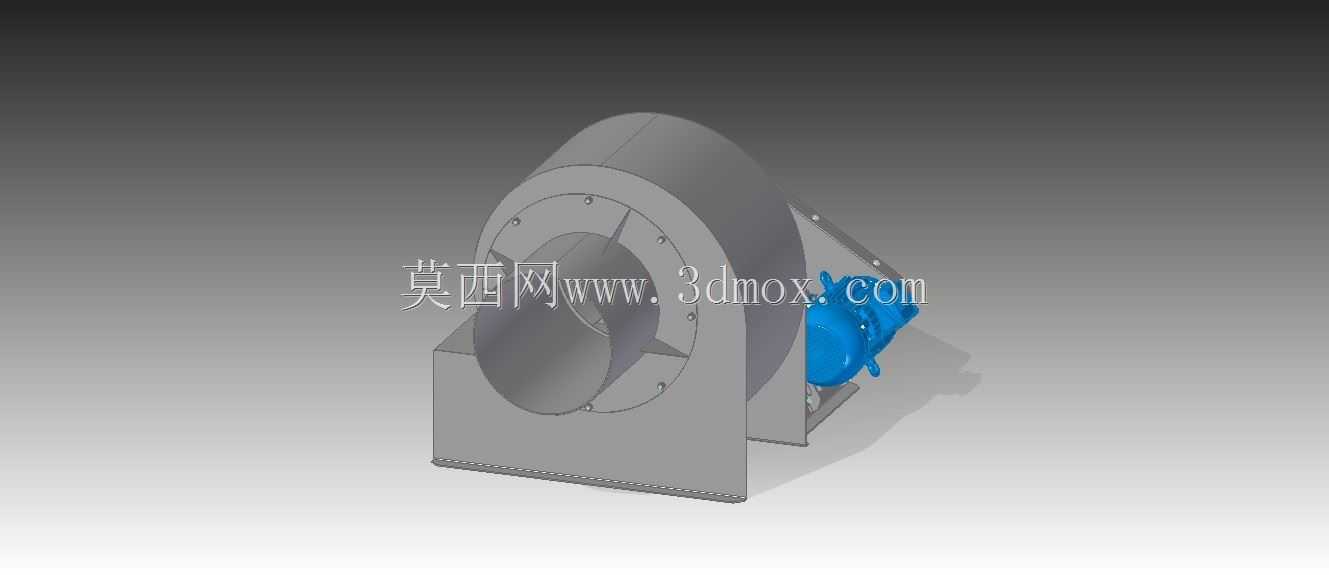

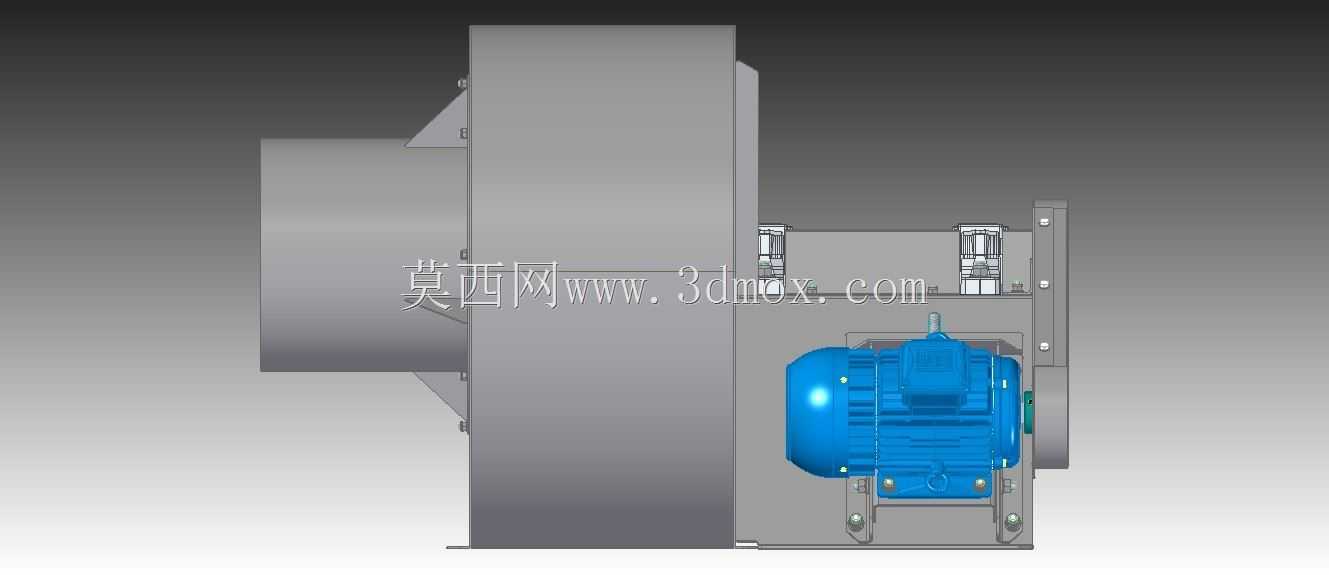

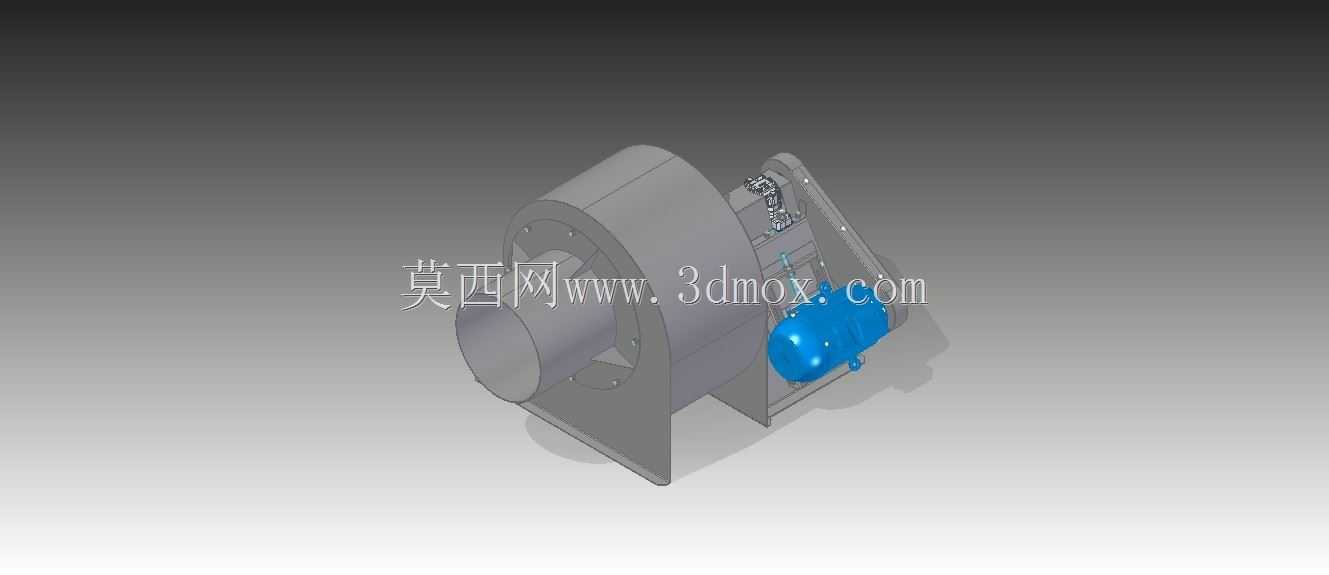

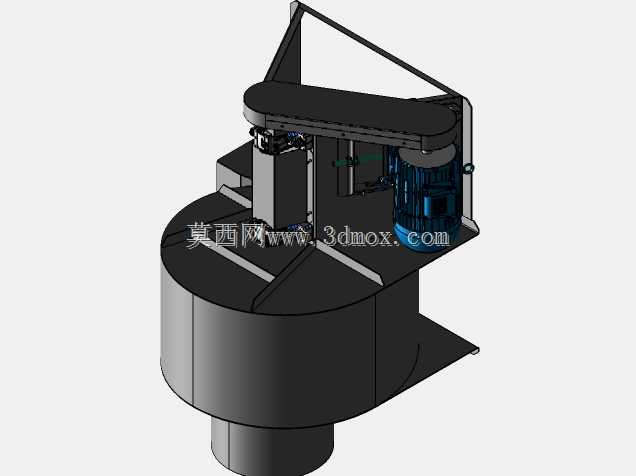

　　叶轮部分采用后倾式叶片设计，相比前倾叶片运行效率更高，同时运行噪声更低，适合对噪声控制有要求的公共建筑场景。整机的安装边界需要预留足够的检修空间，电机侧需要预留至少半米的操作空间，方便后期做轴承润滑、皮带更换（如果是皮带传动版本）或者叶轮清灰作业；进出风口的对接需要采用软连接做隔振处理，避免风机运行时的振动传递到通风管道系统，引发管道共振噪声。从结构建模的细节来看，该模型完整还原了风机的支架结构、蜗壳拼接焊缝位置、电机接线盒位置以及地脚安装孔的排布，能够直接用于通风系统的布局排布校核，也可作为同类型风机改型设计的基础参考框架，设计人员可以根据实际项目的风量参数需求，等比例缩放蜗壳与叶轮尺寸，匹配对应的驱动电机参数，

　　快速完成定制化风机的方案设计。在设备选型阶段，需要结合通风系统的总阻力计算值来匹配对应的风机型号，避免选型风压过大造成能源浪费，或者风压不足导致通风效果不达标的问题，该结构的风机在额定工况下运行时，气流在蜗壳内的流动状态平稳，无明显的涡流区，长期运行的稳定性较好，维护成本相对较低，适合作为中央通风系统的核心动力设备长期连续运行。
