XL型15齿同步带轮传动结构设计

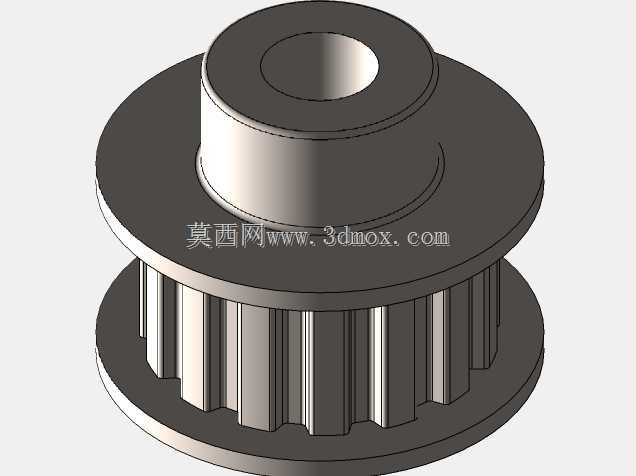

　　这款XL齿型15齿同步带轮，是轻载精密传动场景里应用极广的动力传递部件，日常在小型自动化输送线、桌面级检测仪器、3D打印设备运动轴、小型包装机械进给机构里都能见到它的身影，核心作用是通过与XL型同步带的齿形啮合，实现无滑差的定比动力传输，相比平带传动能保证精确的传动比，相比齿轮传动又能吸收一定的安装同轴度误差，降低装配精度要求，同时具备运行噪音低、无需润滑的优势。

　　从设计思路来看，这款带轮采用了双侧挡边的结构形式，挡边直径略大于带轮齿顶圆直径，能在同步带运行过程中限制带体的轴向窜动，避免带体从带轮齿槽中脱出，尤其适合中心距较长、带体存在小幅摆动的传动布局。带轮的轮毂部分做了阶梯凸台设计，凸台的外径与安装轴承的内圈端面匹配，安装时可以直接抵住轴承内圈，既可以作为轴向定位的基准面，也能增强轮毂部分的结构强度，避免带轮在传递扭矩时轮毂位置出现应力集中开裂的问题。中心的安装通孔为光孔设计，适配常用的圆柱轴安装，装配时可以通过顶丝或者键连接实现周向固定，光孔的公差选用H7级，既能保证与轴的配合间隙合理，不会出现装配过紧卡滞或者过松打滑的问题，也能控制加工难度，降低量产时的加工成本。

　　齿形部分严格遵循XL同步带轮的齿形规范，齿距为5.08mm，15齿的设计对应的节圆直径经过精确计算，齿槽的轮廓采用渐开线修形，齿顶位置做了微小的圆角过渡，能减少同步带齿进入和退出啮合时的磨损，延长同步带的使用寿命。齿面的粗糙度控制在Ra1.6以内，避免粗糙的齿面刮削同步带的齿部橡胶层，长期运行也不会出现带齿过度磨损导致的传动精度下降问题。带轮的整体材质默认选用常用的45号钢，表面做氧化发黑处理，具备基础的防锈能力，也可以根据使用场景更换为铝合金材质，降低整体转动惯量，适合高速往复运动的传动场合。

　　从安装边界尺寸来看，这款带轮的总宽度适配标准宽度的XL同步带，挡边的外径尺寸经过核算，不会在安装时与周边的机架结构、相邻的传动部件发生干涉，轮毂凸台的伸出长度适配常用的轴承安装座厚度，安装时不需要额外增加调整垫片来调整轴向位置，能简化装配流程。在实际选型应用时，需要注意安装轴的径向跳动量控制在允许范围内，两带轮的平行度误差不能过大，否则会导致同步带单侧受力，加剧带体磨损，同时带轮的张紧力要调整到合适区间，张紧力过大会加剧轴和轴承的负载，张紧力过小则会出现跳齿问题，影响传动精度。

　　在三维建模过程中，这款带轮的齿形部分通过参数化特征生成，齿槽的阵列采用圆周阵列方式，保证每个齿的分度精度，挡边与轮毂、轮体部分采用合并实体的设计，避免装配时出现多实体干涉的问题，中心孔的位置与带轮的节圆保持严格同轴，建模时的基准轴选择中心孔轴线，方便后续装配时的同轴度配合约束。对于需要做轻量化处理的场景，还可以在轮辐位置做减重孔设计，在保证结构强度满足扭矩传递要求的前提下，进一步降低带轮的自身重量，适配对运动部件重量敏感的高速运动机构。
