黑胶唱机镀金唱头架结构设计

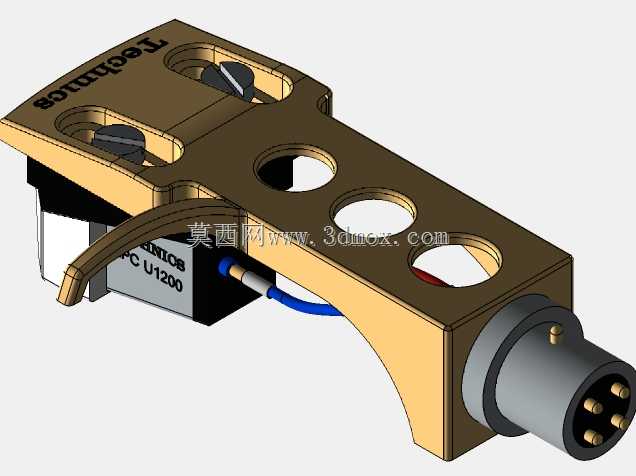

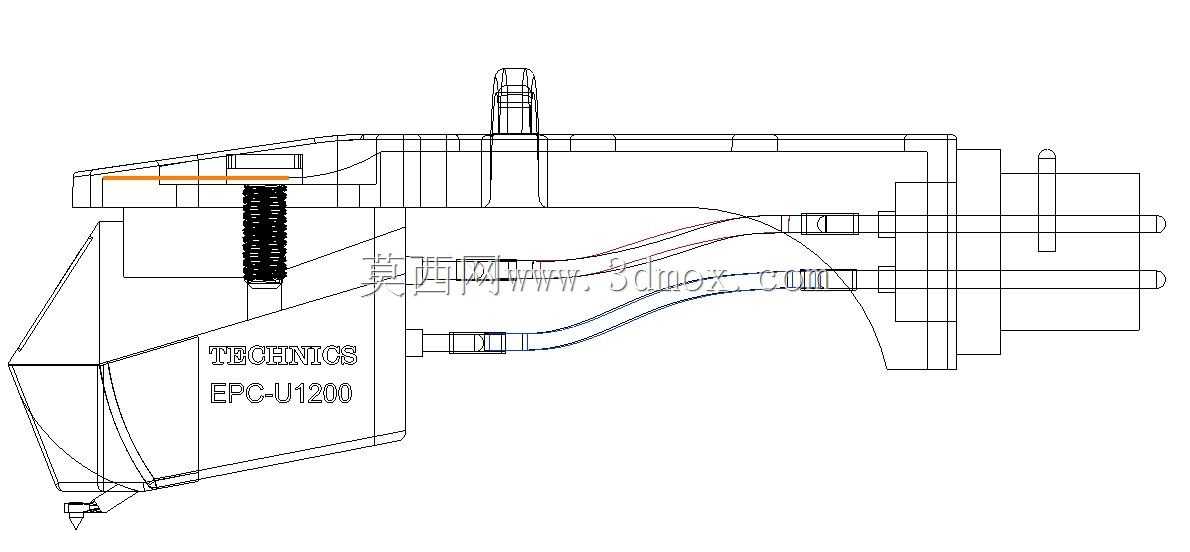

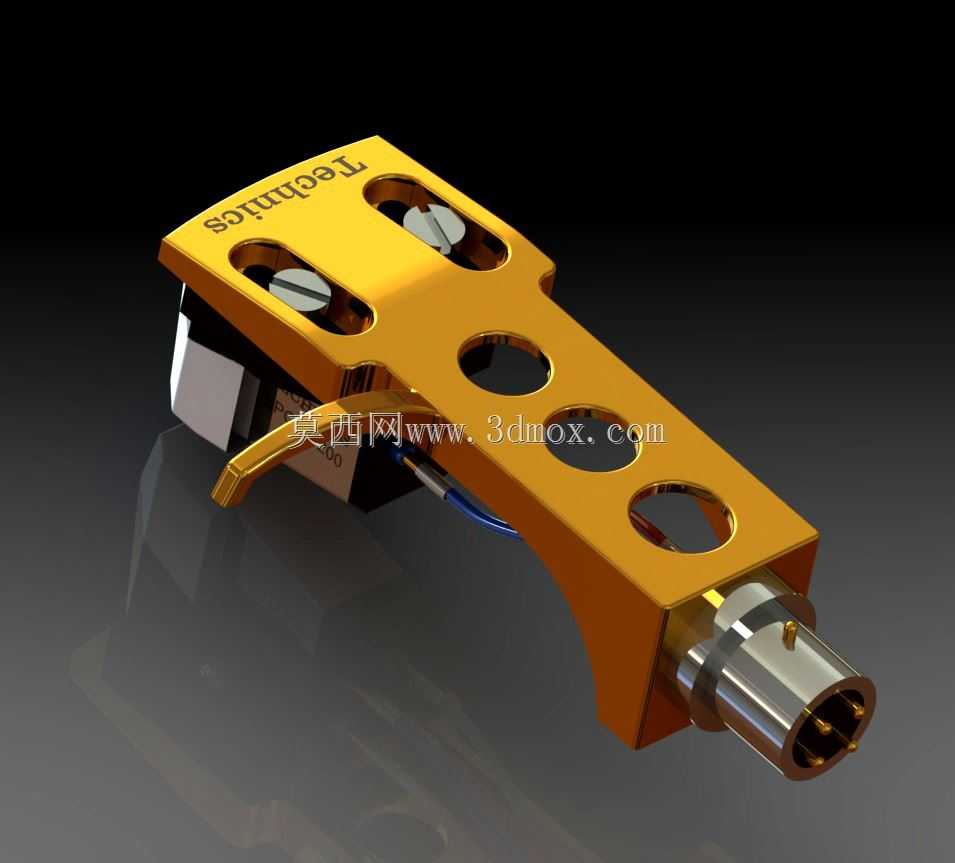

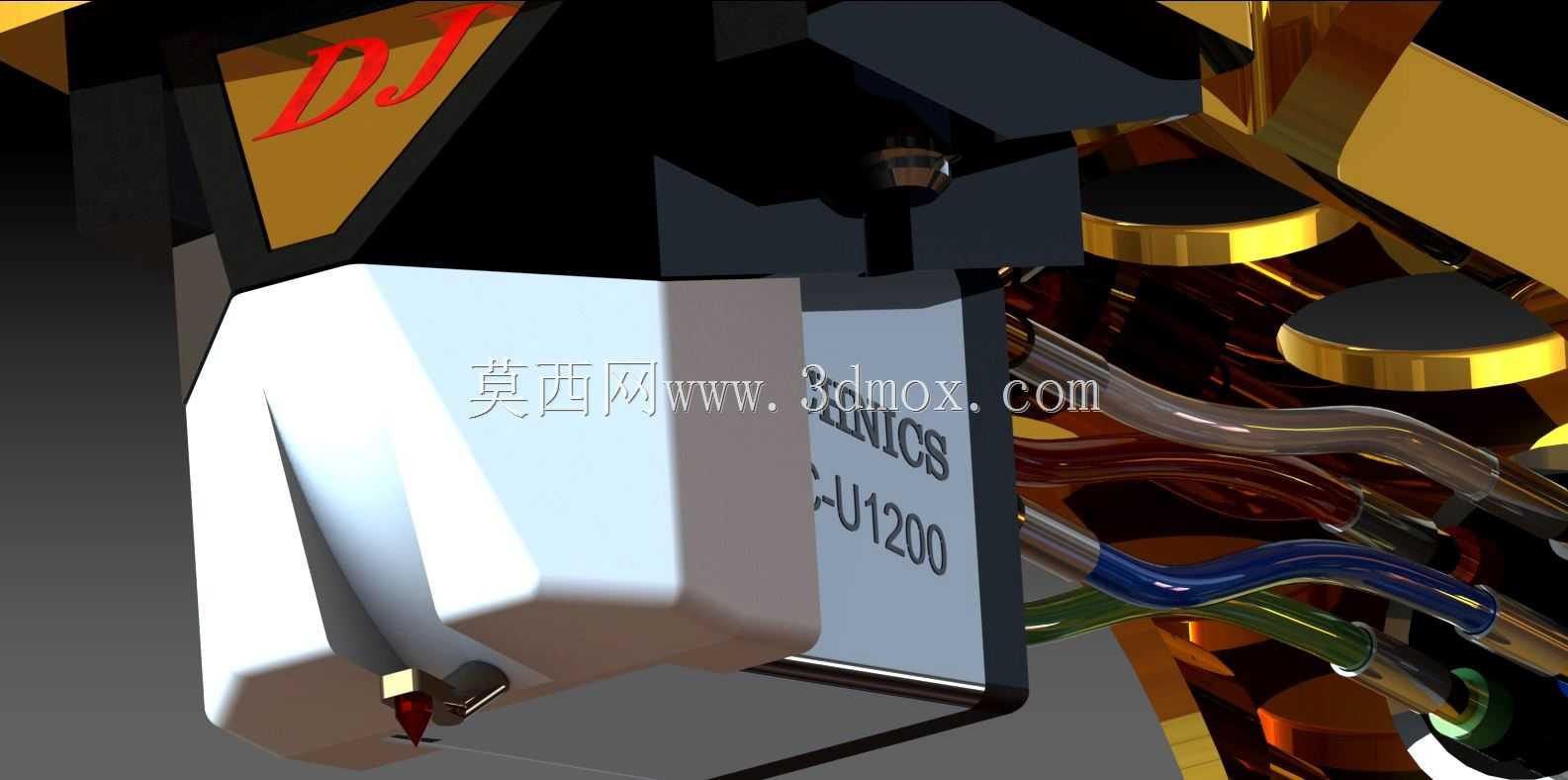

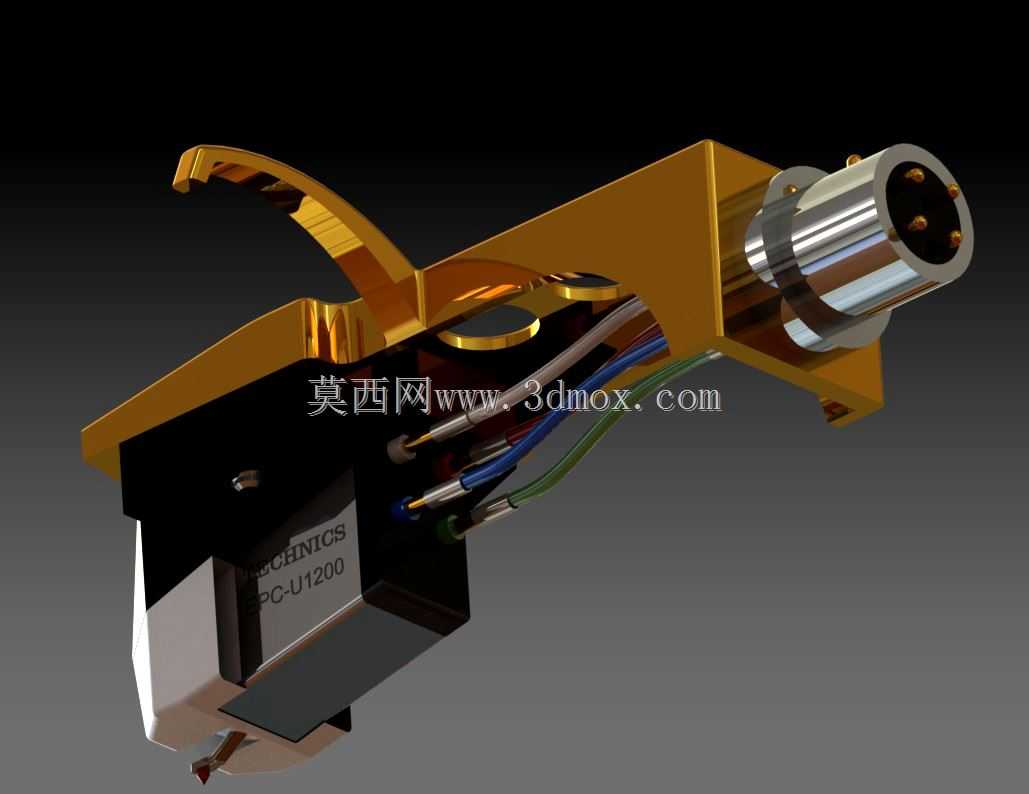

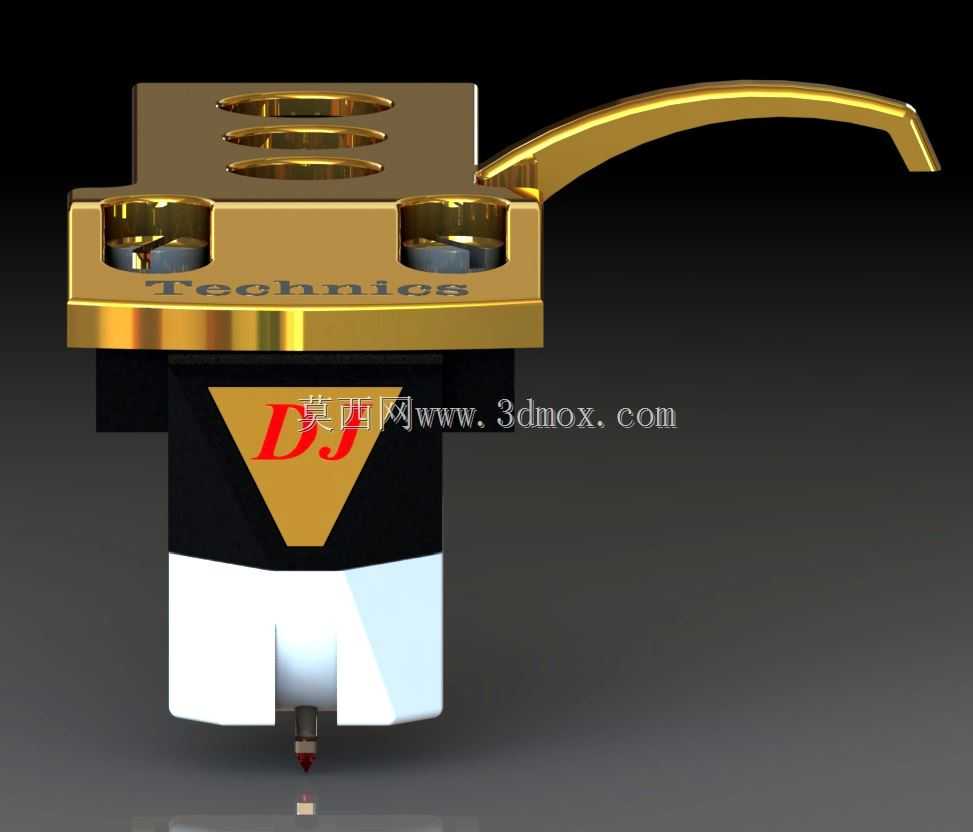

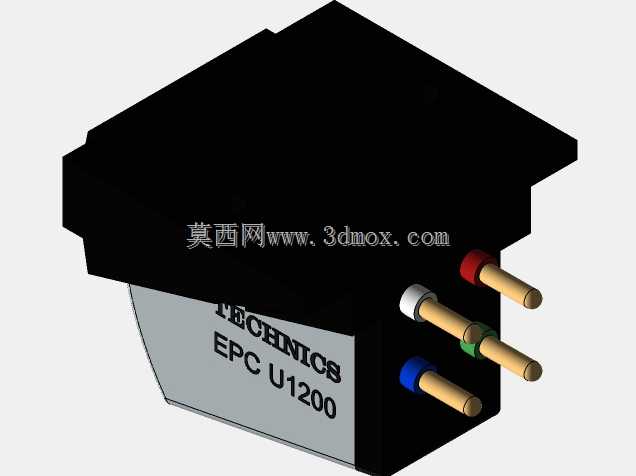

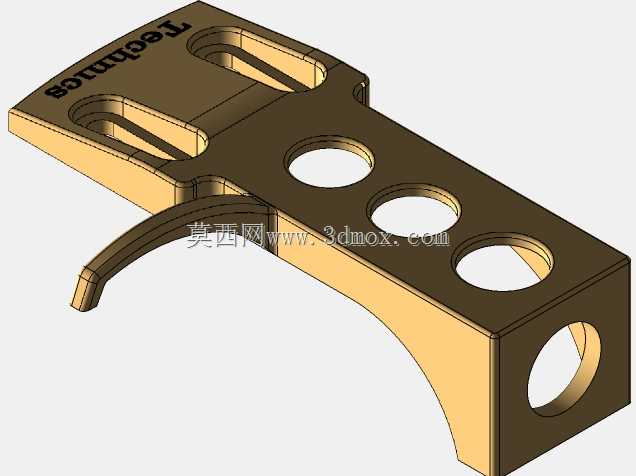

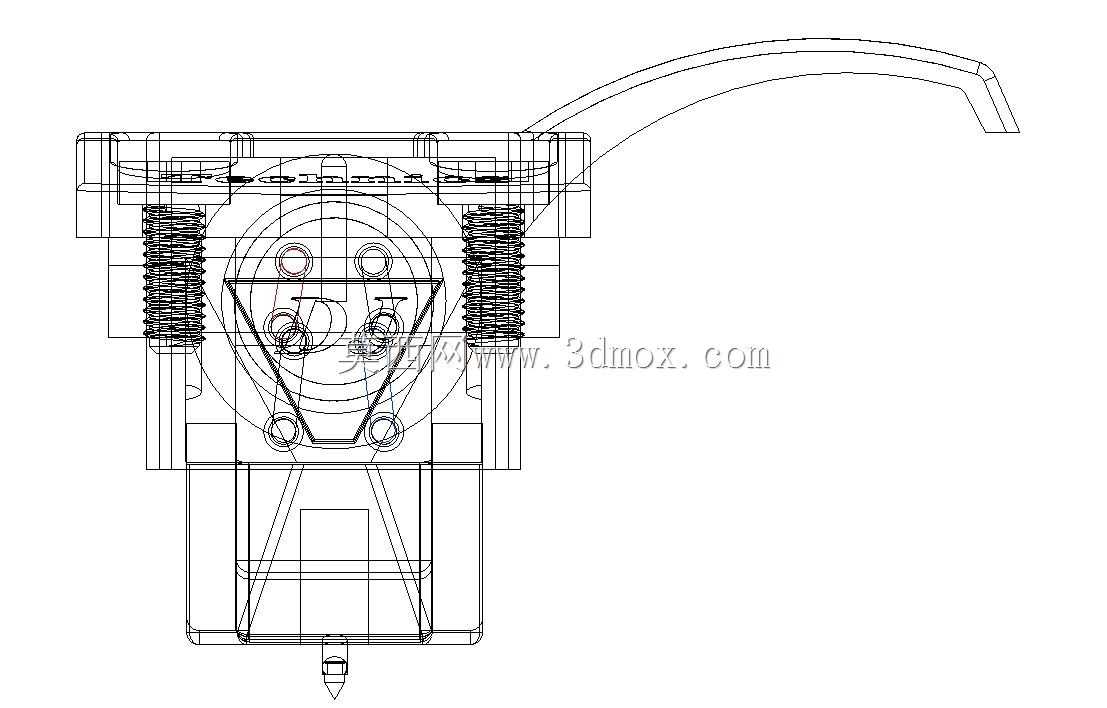

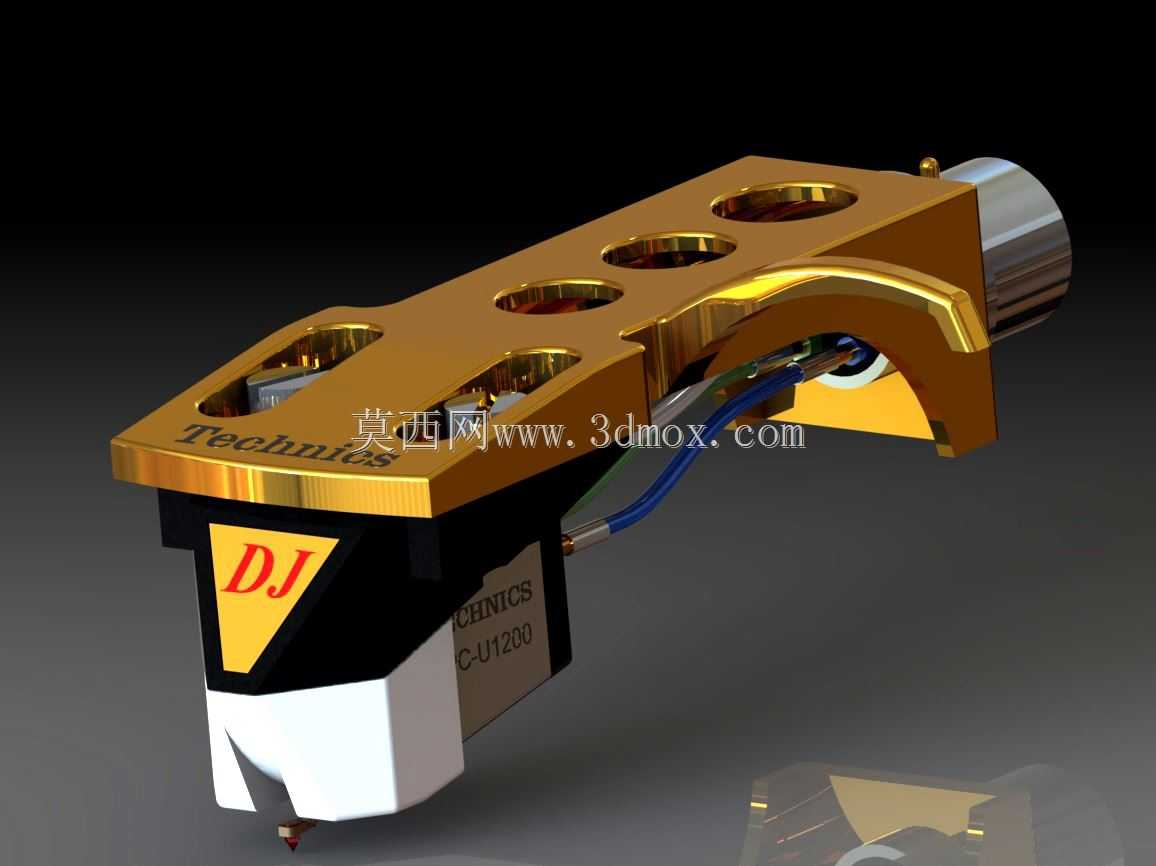

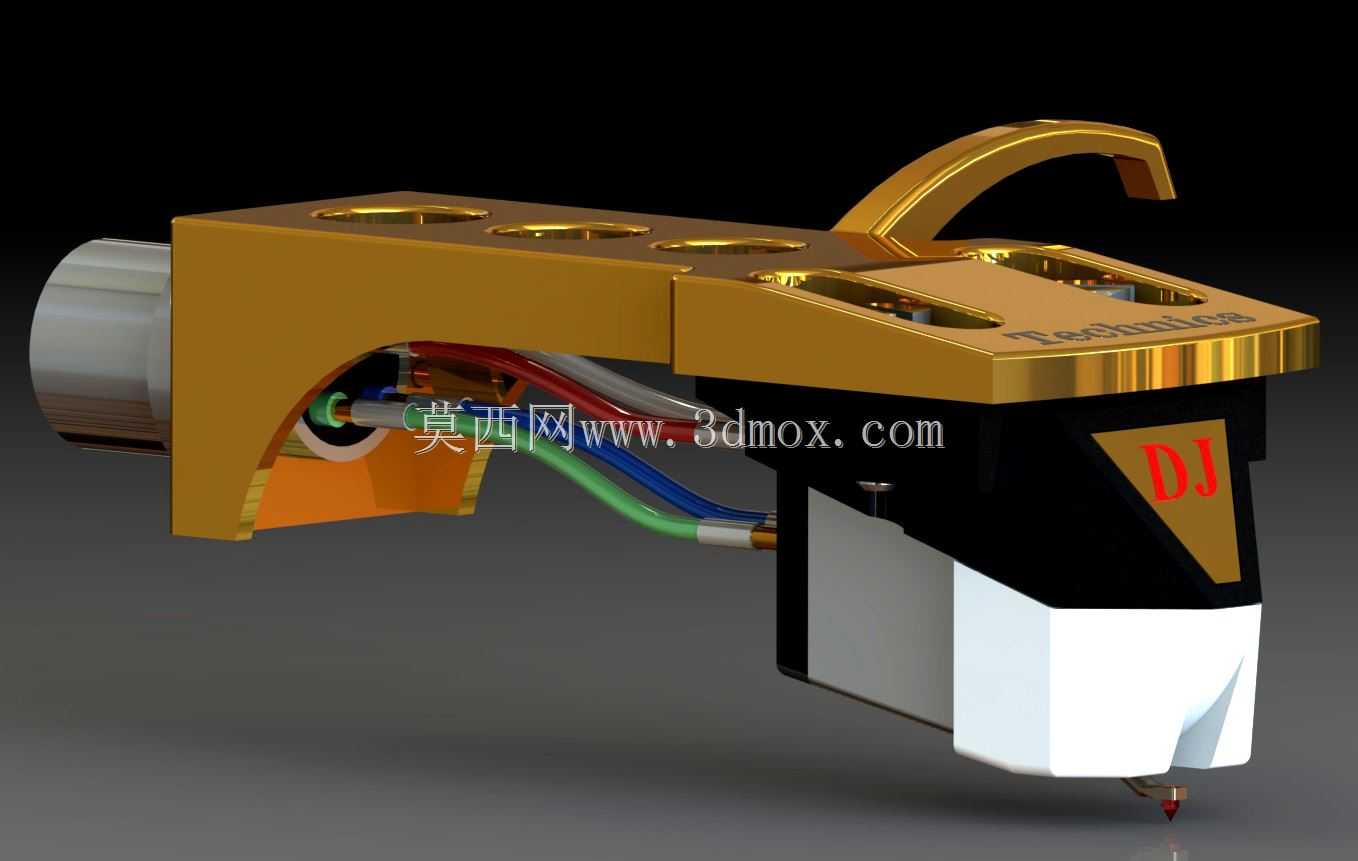

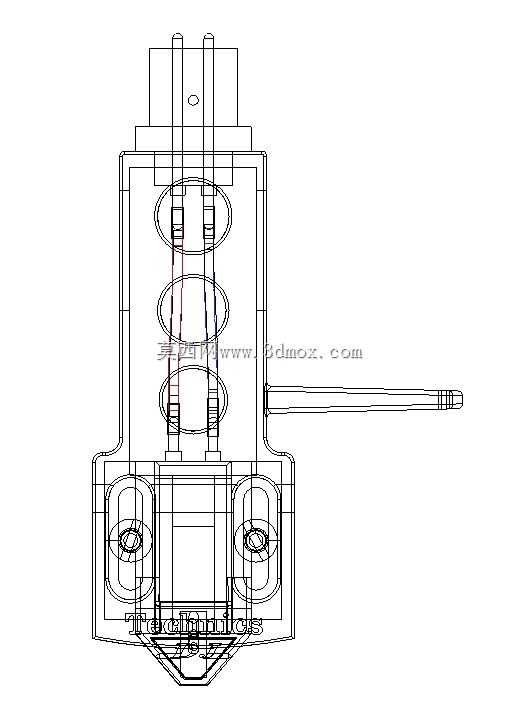

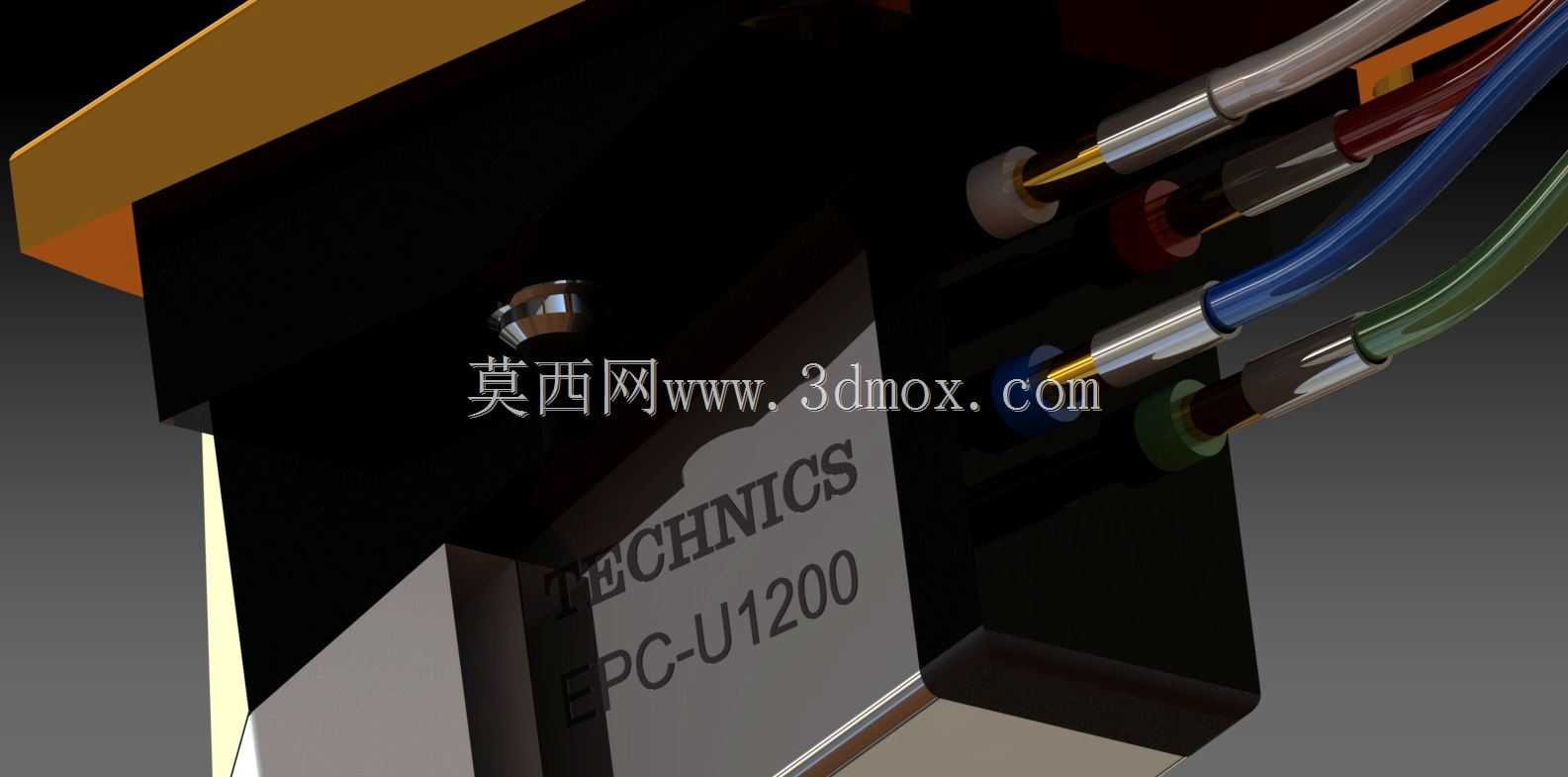

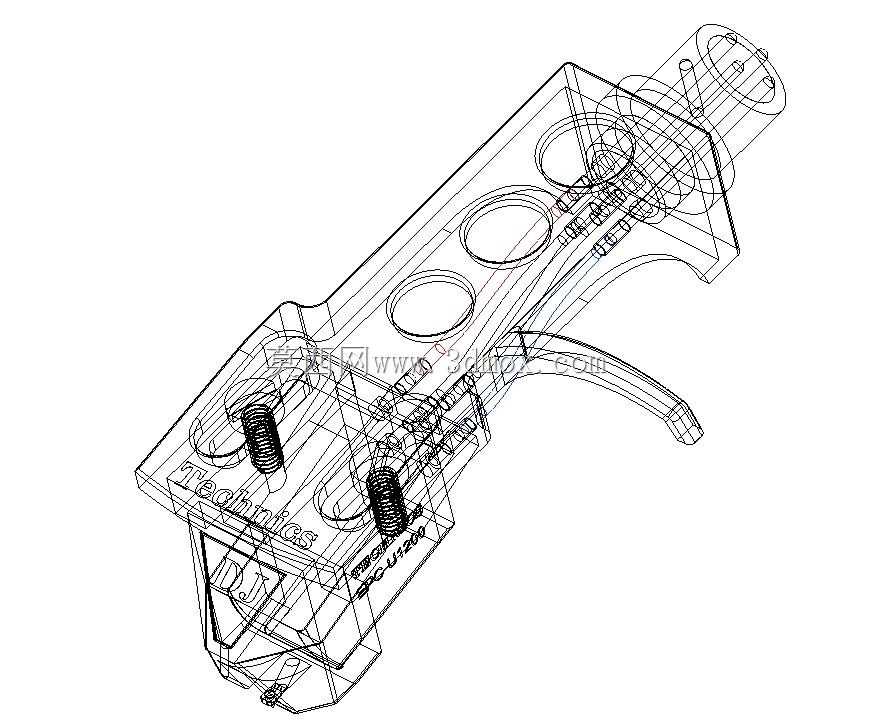

这款唱头架是黑胶唱盘系统里直接衔接唱臂与唱头的核心承载部件，日常应用场景覆盖家用HiFi黑胶播放系统、专业DJ演出打碟设备、复古唱机改装升级等领域，核心作用是为唱头提供稳定的刚性安装基准，同时传导唱臂的循迹力矩，保证唱针在唱片纹道内运行时的姿态稳定，避免结构谐振带来的音频信号失真。从功能特性上看，主体采用镀金金属材质加工，既保证了结构件的刚性强度，降低谐振传导带来的音染，也通过表面镀金处理提升了部件的耐磨性能与外观质感，适配高端唱机的外观搭配需求。架体上预留的多组安装孔位，可兼容不同安装孔距的标准唱头，用户调整唱头超距、方位角时，孔位的间隙设计能提供足够的微调空间，无需额外加工即可完成校准。架体尾部的弧形挂钩结构，是专门匹配唱臂前端锁扣设计的快装结构，安装时只需将挂钩卡入唱臂端部的定位槽，拧紧锁紧螺钉即可完成固定，拆装更换唱头的效率比传统直插式结构提升不少，尤其适合需要频繁更换唱头适配不同唱片类型的使用场景。设计过程中首先考虑的是安装边界的适配性，架体的整体厚度控制在标准唱臂安装槽的兼容尺寸范围内，宽度方向不会超出唱臂前端的外轮廓，避免唱臂运行到唱片最内圈纹道时架体与唱片边缘产生干涉。架体前端的下沉式台阶设计，是为了给唱头的接线端子预留足够的走线空间，内部排布的彩色信号引线对应不同声道的接线定义，安装时可直接通过线皮颜色区分声道，避免接线错误导致的声道反相问题。架体表面的防滑纹理设计，一方面是提升安装拧动螺钉时的手部摩擦力，避免调整过程中打滑碰伤唱针，另一方面也能打散部件表面的谐振反射，减少结构驻波对音频信号的干扰。架体与唱头接触的安装面做了平面度处理，保证唱头安装后与架体完全贴合，不会出现安装倾斜导致的唱针 azimuth 角度偏差，循迹过程中唱针的左右声道受力均匀，能完整拾取唱片纹道内的垂直与横向调制信号。考虑到DJ使用场景下的频繁操作需求，架体的挂钩部位做了加厚处理，抗弯折强度远高于普通家用唱头架，即使快速拆装、频繁调整也不会出现结构变形，长期使用后安装精度仍能保持在设计公差范围内。
