汽车音响电路保护插接式保险组件

　　车载影音系统的供电回路保护，一直是整车低压电气设计里容易被忽略却直接影响用户体验的环节——不少车型售后反馈的音响死机、功放烧毁故障，追根溯源都是回路保护元件选型或结构设计不合理导致的，这套插接式保险组件就是专门针对车载音响供电回路的过载、短路防护需求开发的结构方案。从实际装车场景来看，这类保险组件一般布置在仪表台内侧的音响主机供电分支回路上，一端对接整车线束的供电端，另一端对接音响主机的电源输入接插件，不需要额外的固定支架，依靠自身插接结构的卡扣就能实现和线束、主机的可靠连接，适配仪表台内部紧凑的安装空间，不会和周边的空调风管、仪表横梁、其他线束产生干涉。

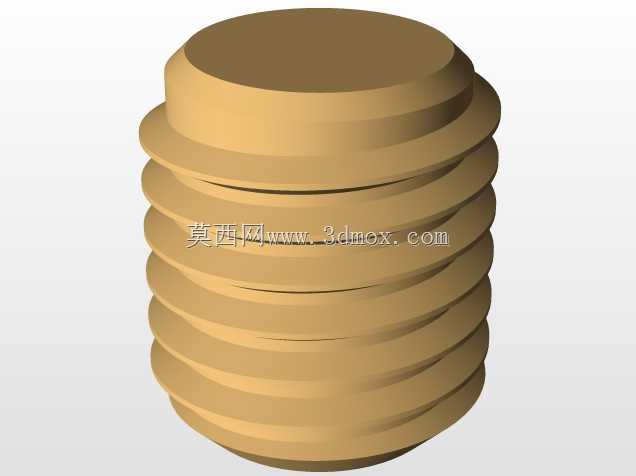

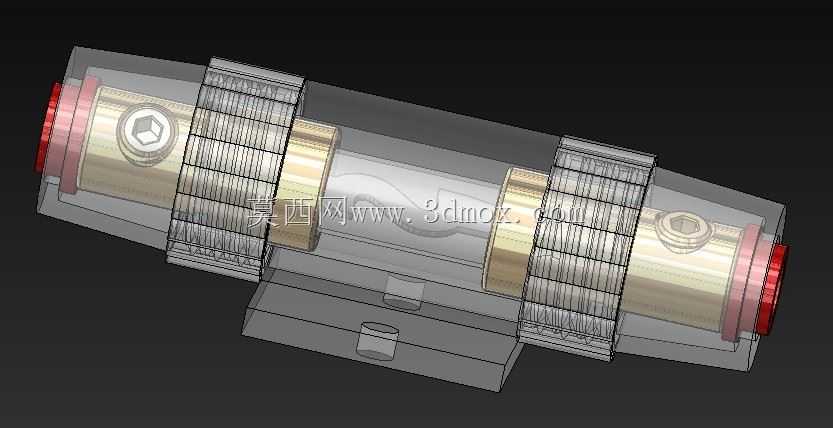

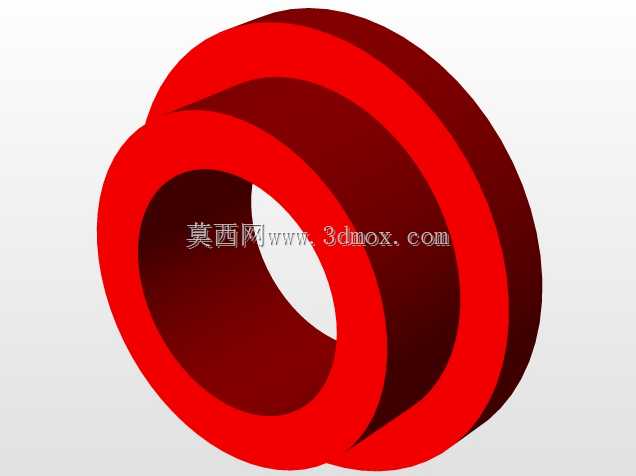

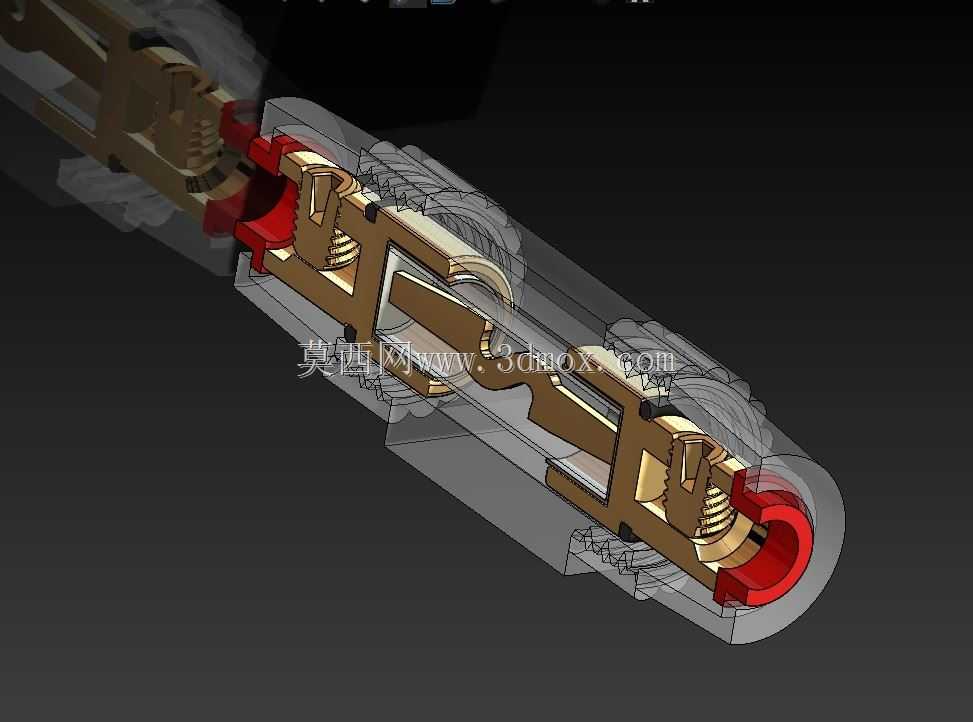

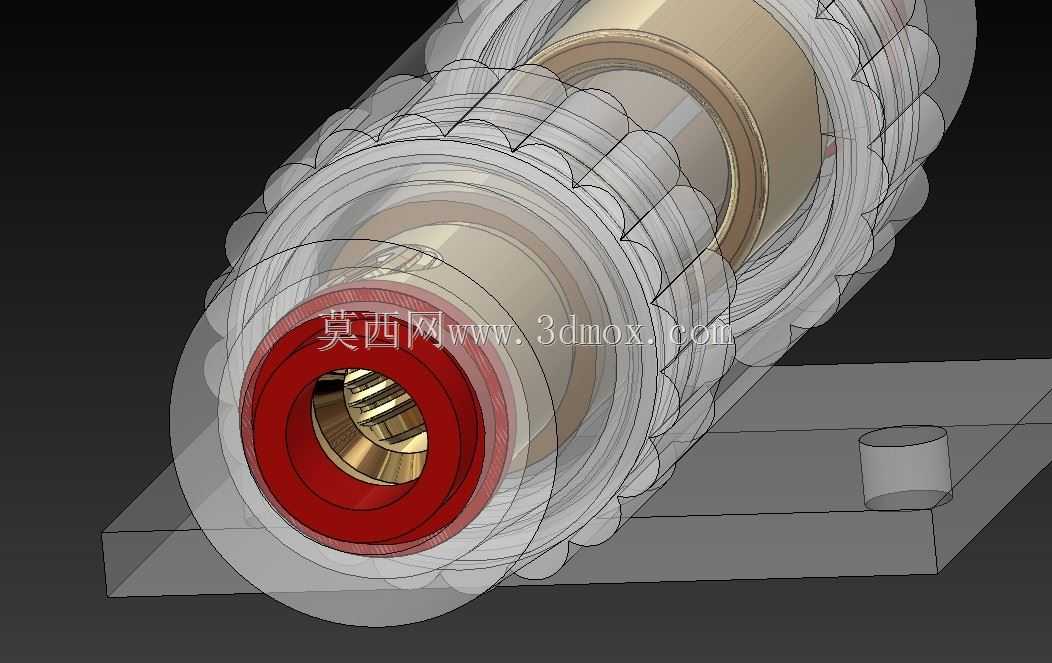

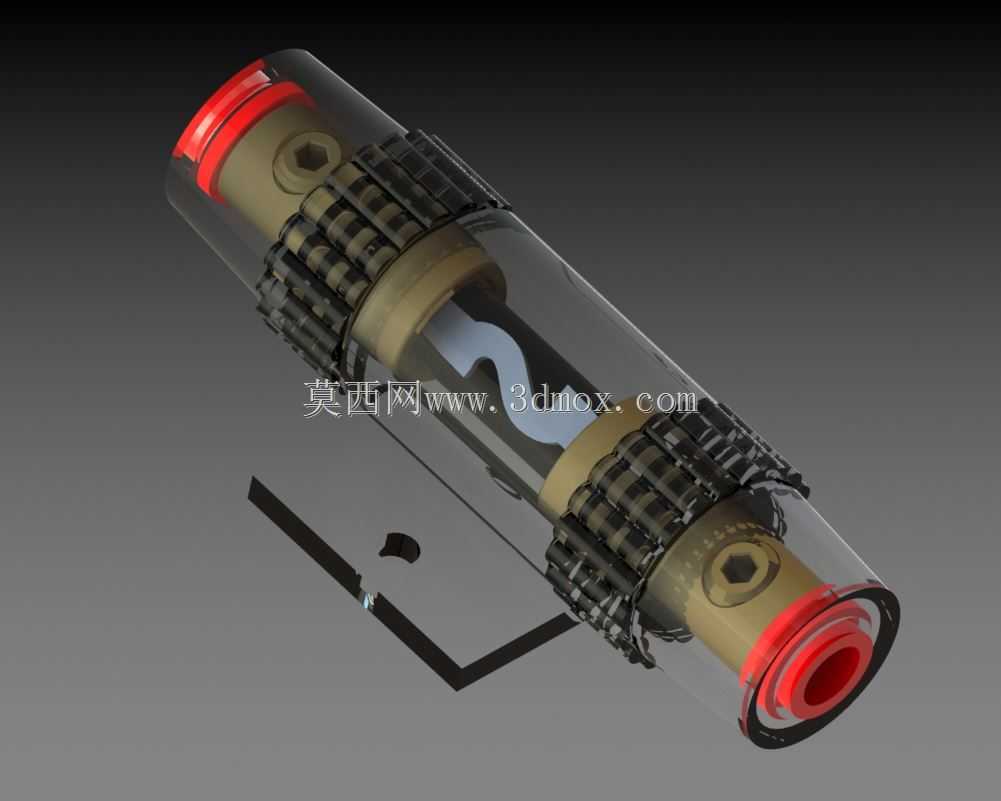

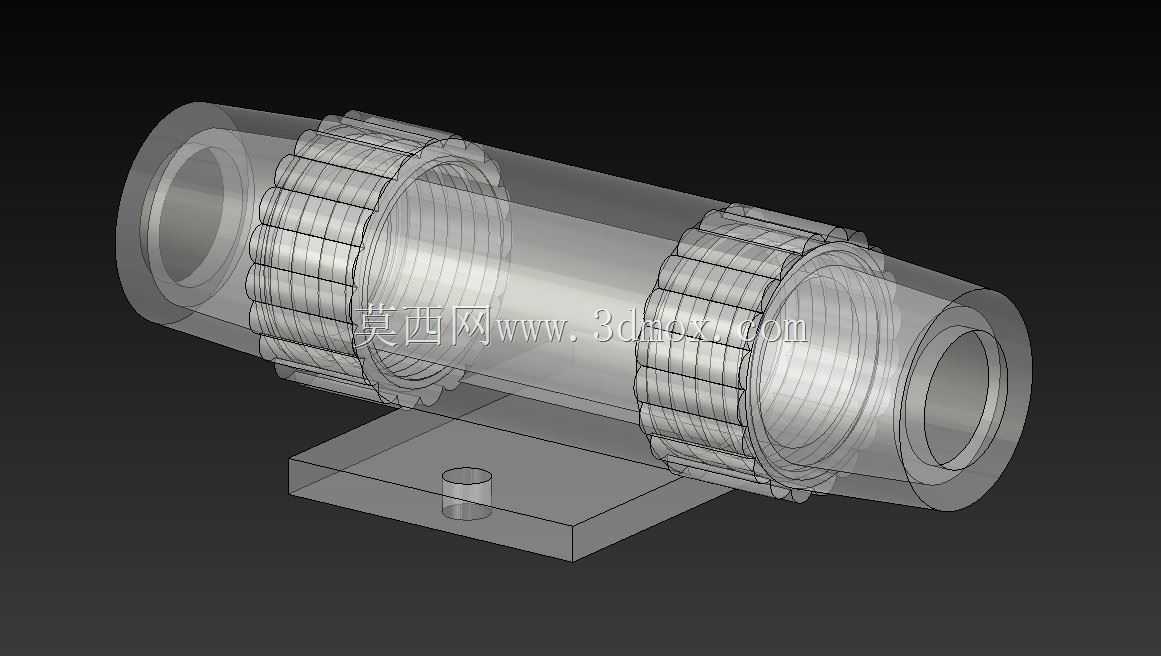

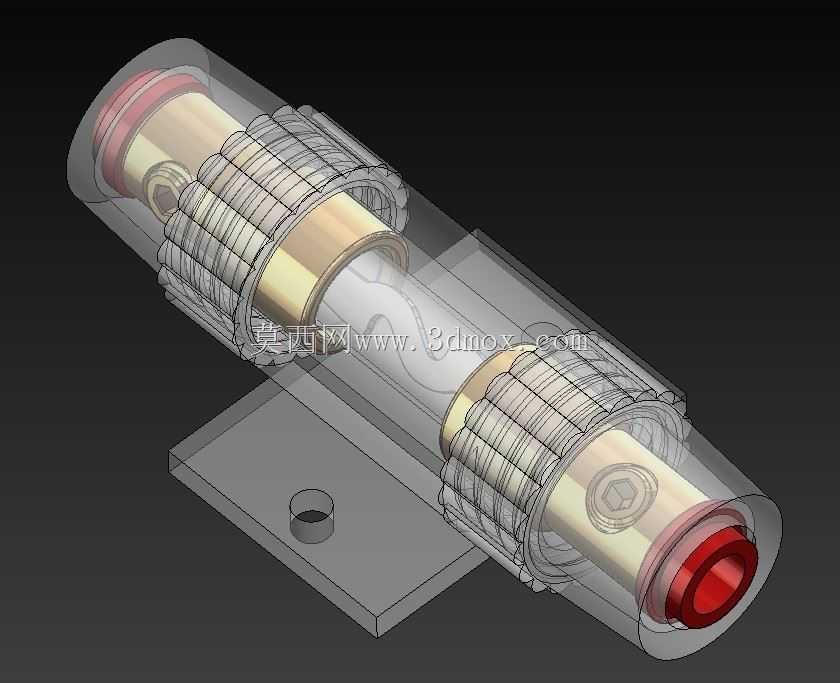

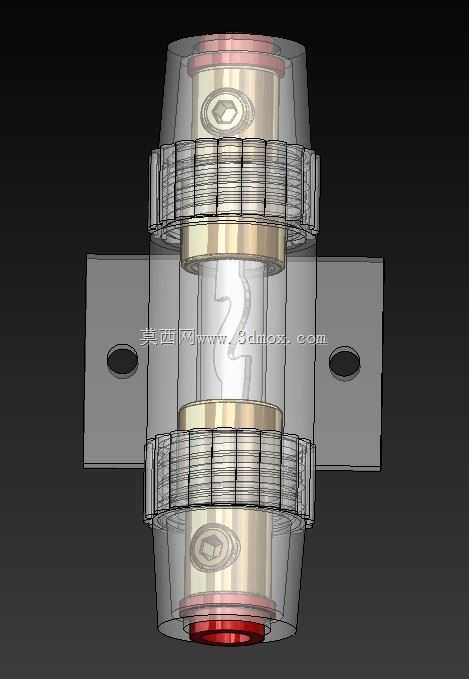

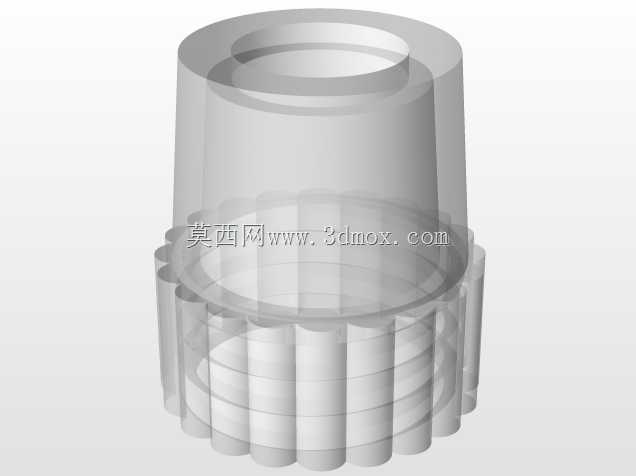

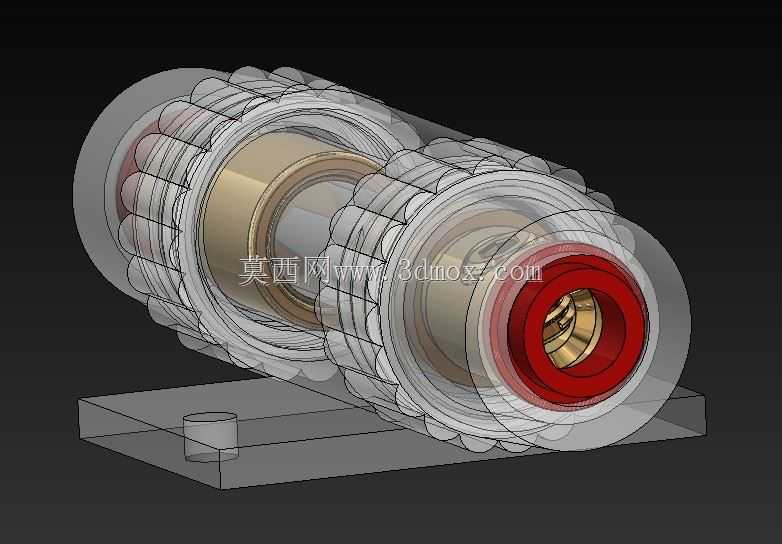

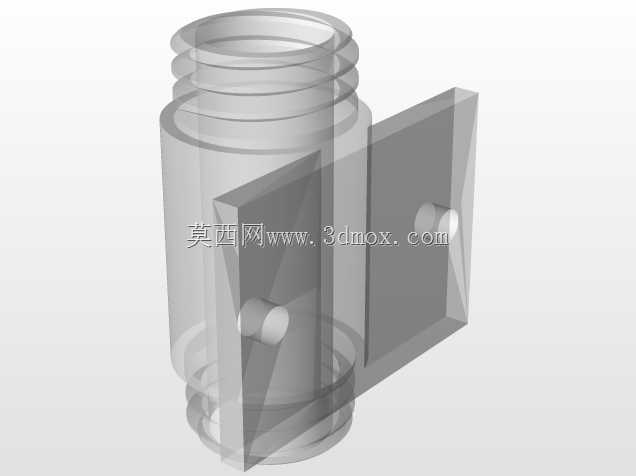

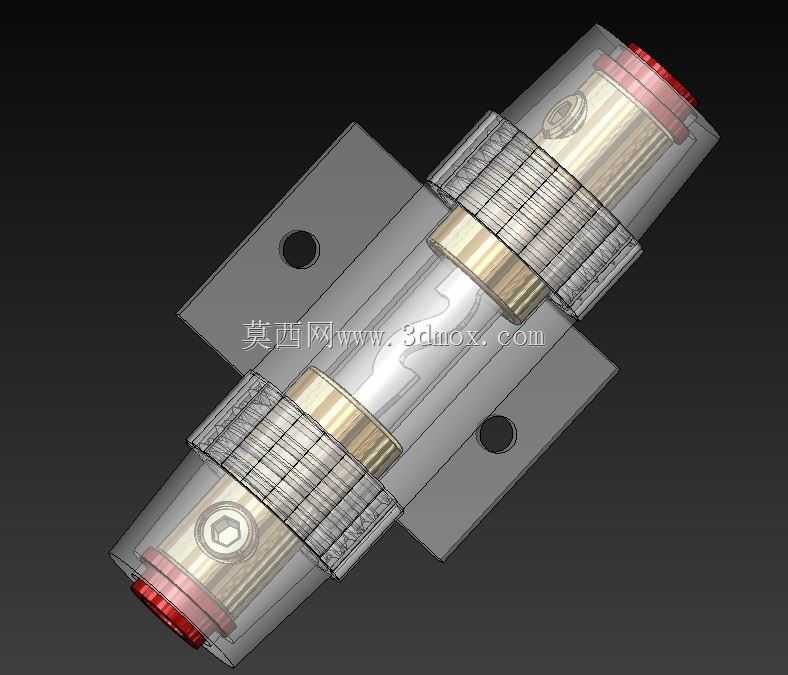

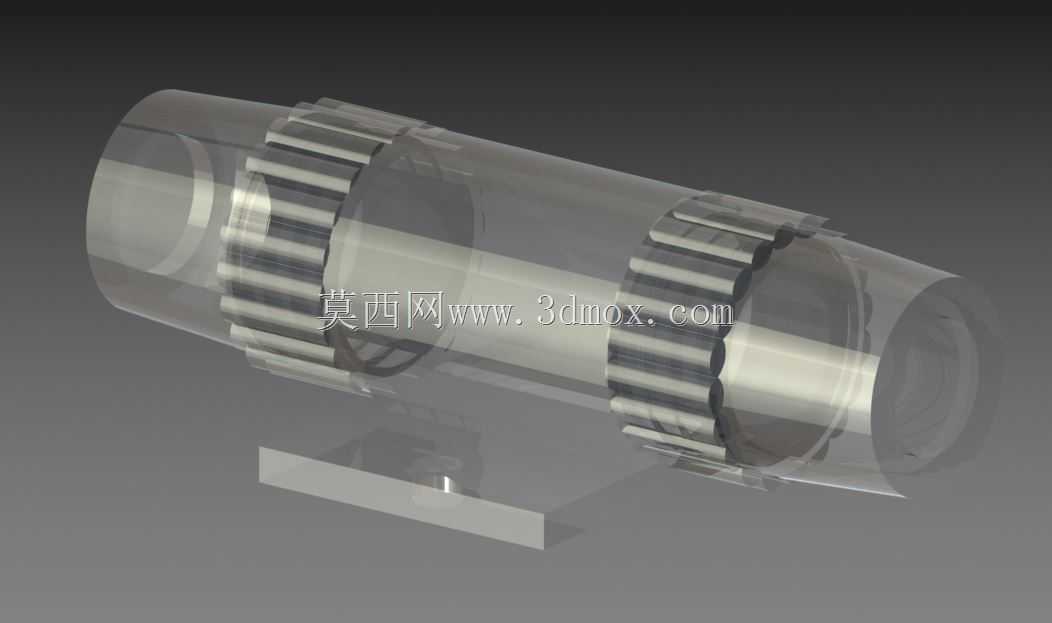

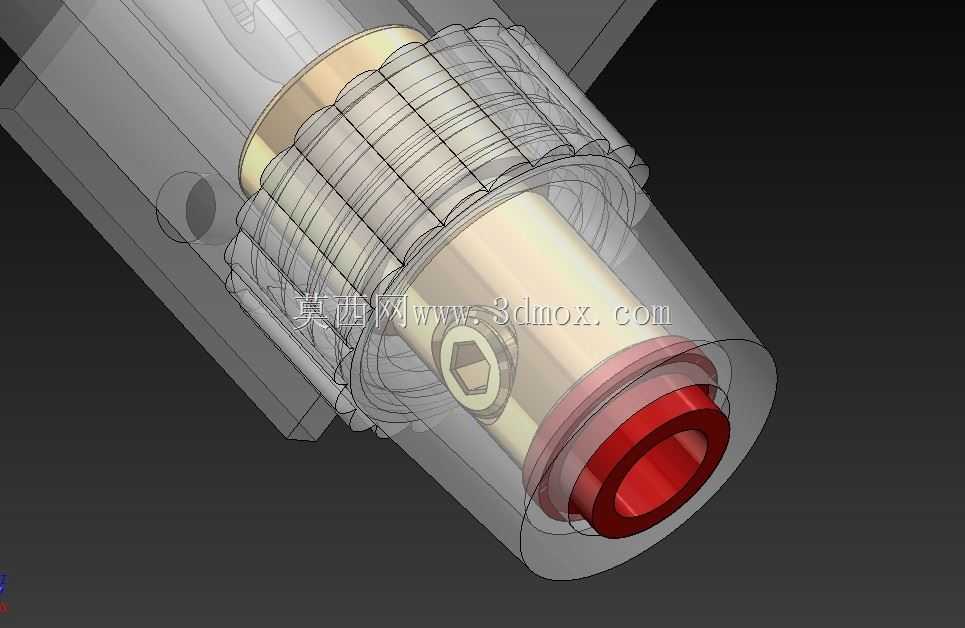

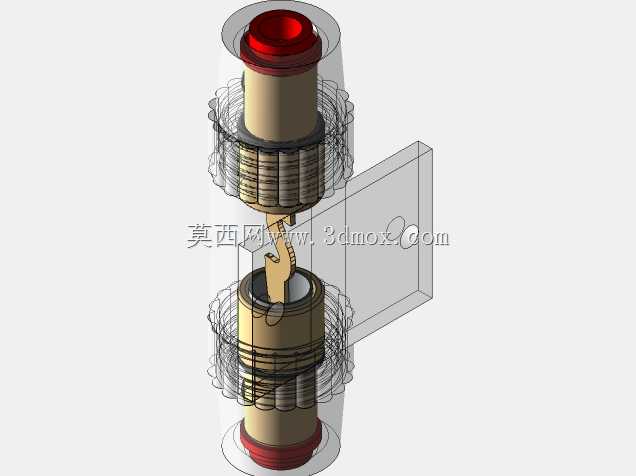

　　在功能设计上，这套组件没有采用传统保险片加外置保险座的分体结构，而是把熔断体、导电接触端子、绝缘防护外壳、插接锁紧结构整合为一体式结构，内部的两个对称导电端子采用高弹性铜合金冲压成型，接触部位设计了多道弹性卡爪，既能保证和熔断体两端的可靠接触，降低接触电阻避免大音量工况下的接头发热，也能在装配时通过弹性变形补偿零件公差，避免出现接触不良的问题。熔断体的参数匹配车载音响的峰值功率需求，正常播放状态下回路电流远低于熔断阈值，不会出现误熔断影响影音系统使用；当回路出现短路、功放元件击穿导致电流骤升时，熔断体能在毫秒级时间内断开回路，避免故障扩大烧毁音响主机甚至引发线束过热起火。外部的绝缘外壳采用半透明的工程塑料材质，一方面可以通过半透明壳体直接观察内部熔断体的状态，售后检修时不需要拆解外壳就能快速判断保险是否损坏，另一方面工程塑料的耐温、抗振性能完全适配车载环境，能承受车辆行驶过程中的持续振动、夏季仪表台内部的高温环境，不会出现壳体开裂、绝缘失效的问题。外壳两端的插接部位设计了和线束接插件、主机电源接口匹配的导向槽和锁紧卡扣，装配时顺着导向槽推入就能自动卡紧，不需要额外的扎带或紧固件固定，拆卸时按压卡扣就能直接拔出，大幅提升整车装配和售后维修的效率。

　　从设计思路来看，这套结构在开发阶段就充分考虑了车载场景的特殊要求，没有照搬民用低压电器的保险座结构：首先是抗振性能的优化，内部端子和熔断体的接触部位增加了防松脱的弹性结构，即使在持续颠簸的工况下也不会出现接触断开的问题；其次是安装边界的控制，整体外形采用细长圆柱式结构，直径控制在常规车载线束接插件的尺寸范围内，长度刚好满足内部端子、熔断体的布置需求，不会占用过多的仪表台内部空间，能顺着线束走向灵活布置，不需要为了安装保险组件额外预留大尺寸的安装空间。另外，外壳的密封结构也做了针对性设计，两端插接部位的缝隙处设计了微小的挡边，能阻挡仪表台内部的灰尘、少量冷凝水进入组件内部，避免出现绝缘下降、接触部位氧化的问题，延长组件的使用寿命。

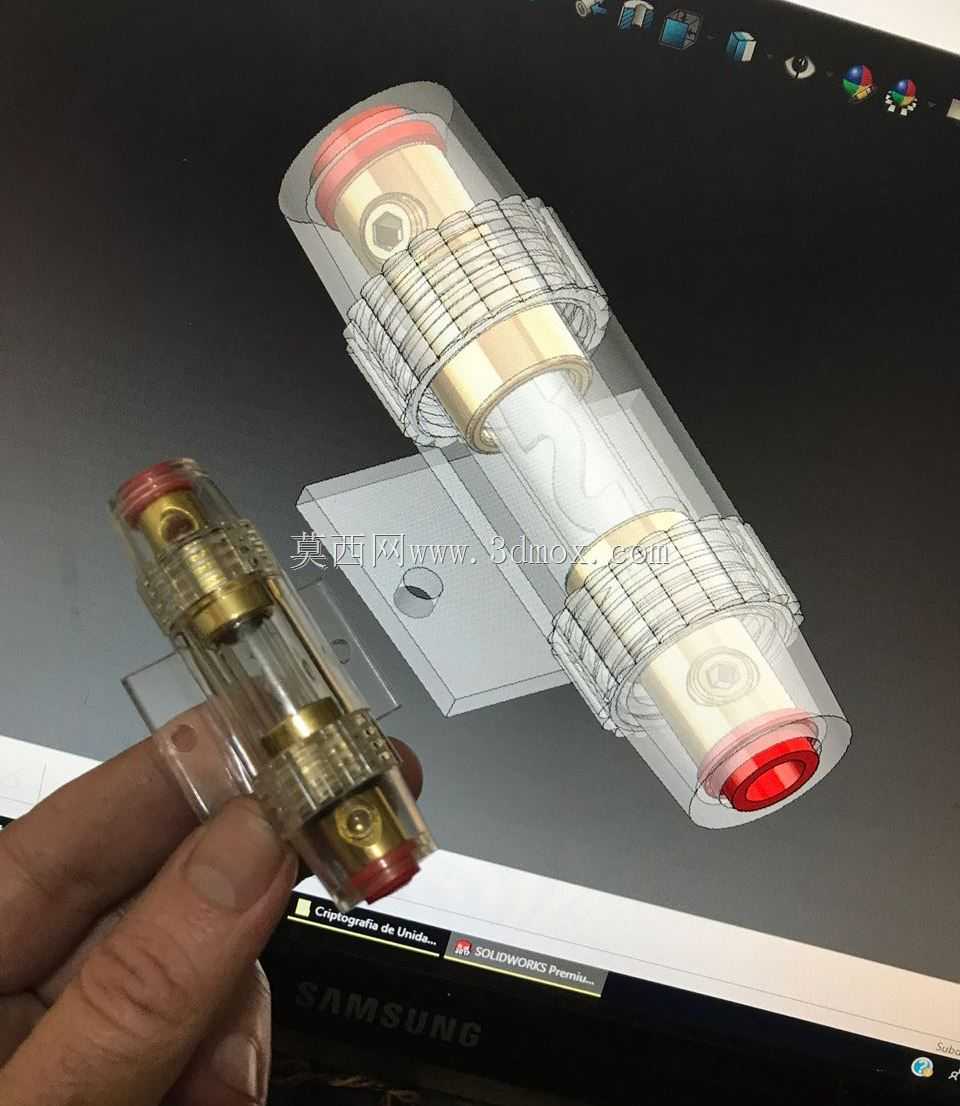

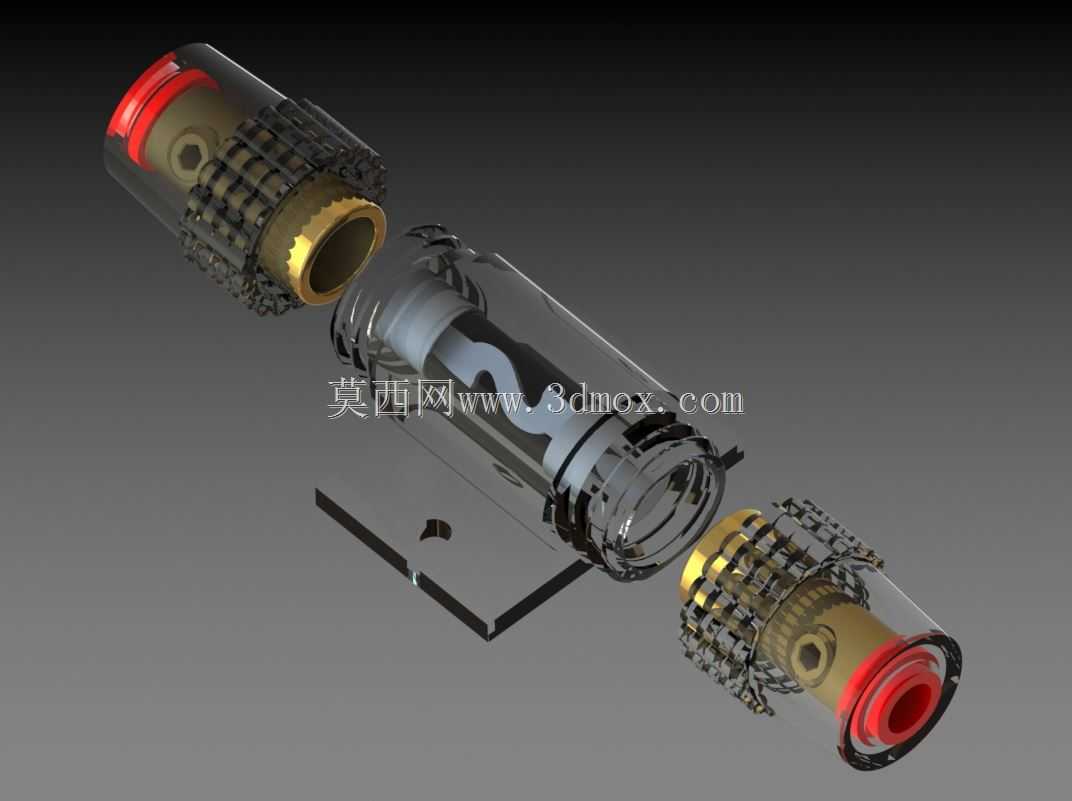

　　在实际选型匹配时，这套组件可以根据不同功率等级的音响系统调整内部熔断体的额定电流参数，外壳和端子的结构不需要做改动就能适配不同车型的需求，不管是入门级的车载收音系统还是中高端的多声道功放系统，都能通过调整熔断体参数实现匹配，通用化程度较高。对于三维结构设计从业者来说，这套模型完整还原了内部端子的弹性结构、熔断体的固定方式、外壳的卡扣配合细节，可以直接参考用于车载电气回路保护元件的结构开发，也能作为插接式电气元件的设计参考，理解车载电气件在抗振、耐温、安装便捷性方面的设计要点，避免出现脱离实际装车需求的纸面设计问题。
