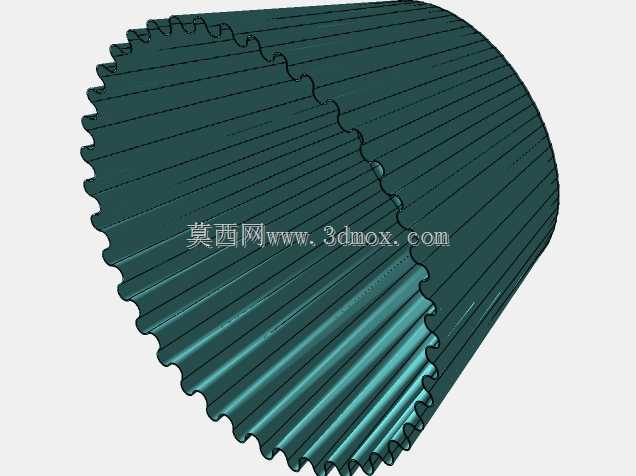

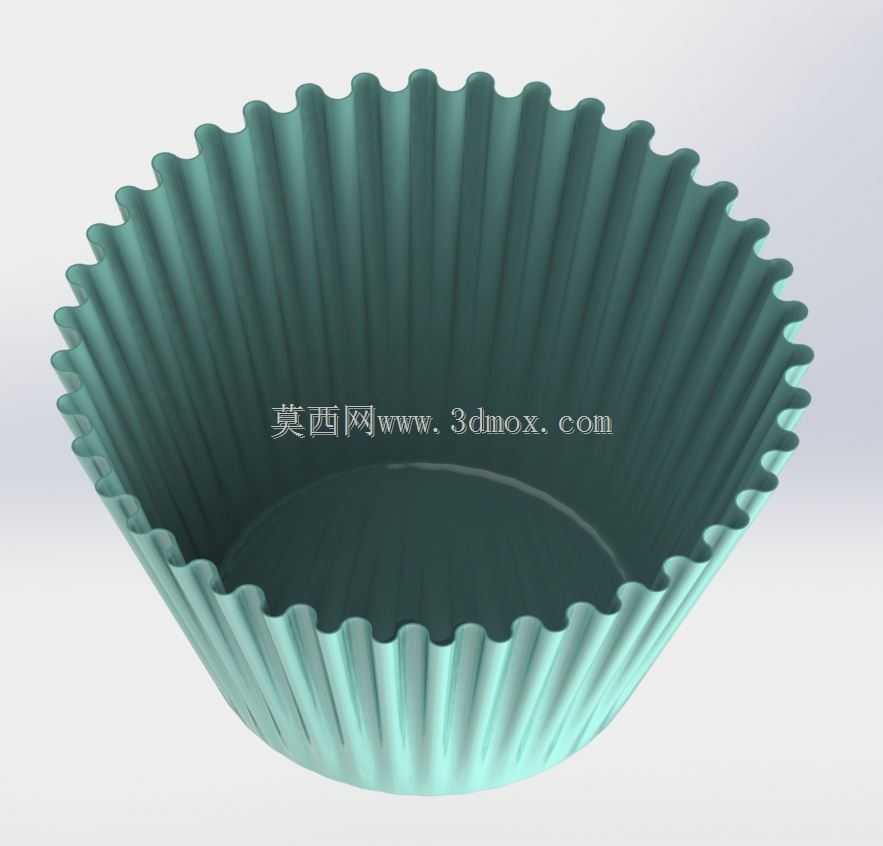

褶皱边烘焙蛋糕纸杯托三维结构

　　日常烘焙生产、食品分装场景里，这类带竖向褶皱的纸杯托是高频使用的接触类耗材，很多人只把它当成简单的包装纸件，实际在结构设计上要兼顾脱模便利性、承托稳定性、高温形变抗性多个维度的工程要求，做三维建模的时候不能只画个带波浪边的碗型就草草了事。先从实际使用场景倒推设计逻辑：不管是商用烘焙流水线的注料工位，还是家庭烘焙的烤箱使用场景，这个纸托首先要能在注入蛋糕面糊后，依靠自身侧壁的结构强度维持形态，不会因为面糊的侧向挤压力出现侧壁垮塌、褶皱倒伏的问题，这就要求侧壁的竖向褶皱不是单纯的装饰纹路，每一道褶的起伏高度、弯折角度都要经过力学核算——褶皱的存在相当于给薄纸材料增加了环形的加强筋结构，平张的薄纸抗侧压能力极弱，但通过连续的弯折压型，

　　就能让侧壁获得足够的环向刚度，哪怕纸材厚度只有0.1毫米左右，也能承托住几十克的面糊在烘烤过程中不出现形变。再看外形尺寸的边界控制，这类纸托的上口直径通常在6到8厘米区间，下底直径控制在4到5厘米，整体高度3厘米左右，这个尺寸比例不是随意定的：下底尺寸要匹配商用烘焙烤盘的模穴定位尺寸，能刚好卡入标准烤盘的定位凹槽里，不会在流水线输送过程中出现移位；上口的波浪褶皱边要向外翻出1到2毫米的搭边，刚好搭在模穴的上沿，既方便注料完成后机械手抓取脱模，也能避免烘烤过程中蛋糕面糊膨胀溢出后粘在烤盘上。建模的时候要注意褶皱的过渡细节，靠近下底的位置褶皱深度要逐渐收浅，因为底部是平的封合结构，要和圆形的平底做顺滑的曲面过渡，

　　不能出现折痕死角——死角位置在实际压型生产的时候会出现纸材应力集中，要么压型时纸张破裂，要么烘烤时积留油污水渍，影响成品脱模效果。侧壁的褶皱从底部向上逐渐加深，到上口位置达到最大起伏高度，这个渐变过程要保证每一道褶的曲率一致，相邻褶峰和褶谷的间距均匀，不然批量压型生产的时候会出现走料偏移，成品的圆度公差超标，没法适配标准烤盘的模穴。还要考虑实际使用中的脱模特性，纸托的内壁要做微小的脱模斜度，从下底到上口整体保持1.5度左右的拔模角度，配合褶皱的竖向纹路，烘烤完成后蛋糕体可以顺着竖向纹路轻松脱离纸托，不会出现侧壁粘皮、蛋糕体残缺的问题。很多新手建模的时候容易把褶皱做成上下等深的结构，实际生产中这种结构不仅压型难度大，

　　脱模的时候也会因为侧壁和蛋糕体的接触面积过大，增加粘黏概率。另外上口的波浪边要做圆弧卷边处理，不能有尖锐的裁切毛边，一方面是避免使用时划手，另一方面卷边结构能进一步提升上口的结构强度，拿取的时候不会因为手指捏压出现上口变形。从材料适配的角度，建模时的壁厚要匹配常用的食品级防油纸张厚度，通常留0.1到0.15毫米的壁厚余量，褶皱处的弯折半径不能小于0.3毫米，不然压型的时候纸张纤维会因为弯折半径过小出现断裂，影响成品的防油渗漏性能。在食品分装的应用场景里，这个结构的纸托除了烘焙用途，还可以用来分装糖果、巧克力、小型点心，这时候对结构的静态承托能力要求更高，褶皱的环向加强结构能让纸托在堆叠摆放的时候，承受上层3到5个同规格纸托的压力不会出现侧壁凹陷。建模过程中做曲面阵列的时候，要保证每一道褶皱的曲面连续性，不能出现曲面接痕，因为后续做压型模具设计的时候，这些曲面数据要直接导入模具加工流程，曲面不光顺会导致模具压出的产品出现褶皱错位、表面不平整的问题。还要注意底部的封合结构，平底和侧壁的过渡位置要做R1左右的圆角过渡，这个位置是烘烤时应力最集中的区域，直角过渡很容易出现纸材渗油、破裂的问题，圆角过渡既能分散应力，也能让纸托放在平面上的时候有足够的接触面积，不会轻易倾倒。
