气动气缸轴端夹持固定结构件

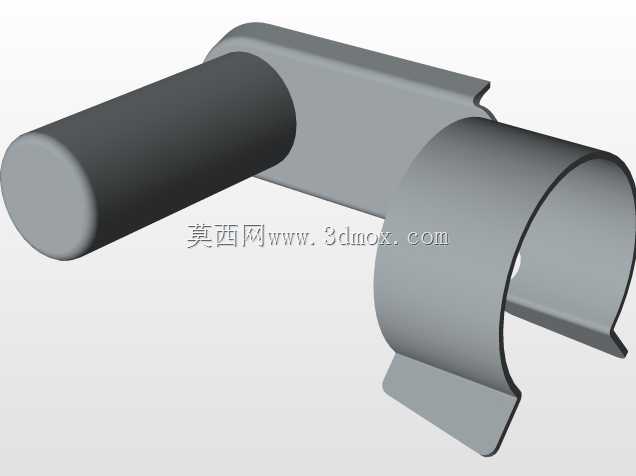

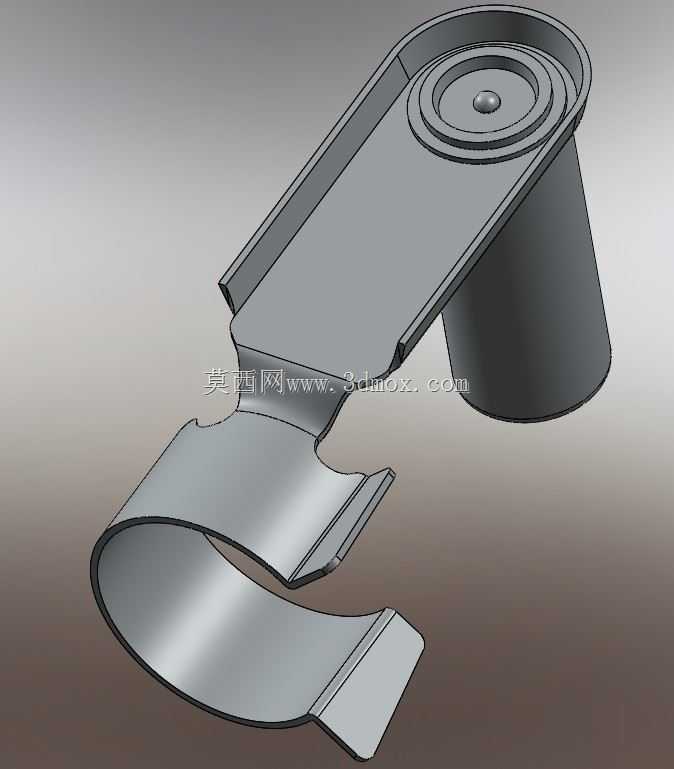

　　在气动执行机构的现场装配场景里，气缸轴端的连接结构直接决定了动力输出的稳定性，尤其是配套传感检测单元的气缸工位，轴端构件不仅要承担动力传递的衔接作用，还要为传感元件提供稳定的安装基准，避免气缸往复动作过程中出现检测偏移、连接松脱的问题。这款轴端结构件的设计，首先从安装适配性出发，上部的环形嵌套结构完全匹配标准气缸轴端的凸台尺寸，嵌套深度经过反复校核，既保证装配后轴向无窜动间隙，又不会因为嵌套过深导致气缸轴伸缩行程被占用，环形结构中心的定位凸点，刚好对应气缸轴端面的定位凹孔，装配时无需额外找正，就能保证构件与气缸轴的同轴度，避免高速往复动作时出现偏磨。下部的弧形抱夹结构，是整个构件的功能核心，

　　弧形曲面的曲率完全贴合配套传感元件的安装柱面，抱夹开口处的两个延展翼片，预留了紧固件的安装空间，当翼片被紧固件收紧时，弧形面能均匀包覆在传感元件的柱体表面，不会出现局部应力集中导致的元件外壳变形，同时足够的包覆面积能保证传感元件在气缸高频往复动作时不会出现角度偏转，保证检测信号的稳定输出。从设计思路上看，整个构件采用一体化折弯成型的结构思路，没有多余的拼接部件，既减少了装配环节的累计误差，也降低了长期运行过程中连接件松脱的风险，构件的壁厚选择经过刚度校核，在气缸额定推力作用下，环形嵌套部位的变形量控制在0.02mm以内，完全满足传感检测的精度要求，同时不会因为壁厚过大增加气缸轴的额外负载，影响气缸的动作响应速度。在安装边界的考量上，

　　构件整体的外轮廓尺寸经过优化，上部环形结构的外径比气缸轴端的安装法兰外径小2mm，避免气缸缩回时构件与气缸端盖发生干涉，下部抱夹结构的延展翼片向外延伸的长度经过严格控制，不会超出气缸安装座的侧边边界，在密集排布的多气缸工位上，相邻气缸的轴端构件不会出现运动干涉，适配自动化产线上紧凑的安装空间。实际应用中，这类轴端结构件多用于自动化装配线的工件到位检测工位、物料夹持工位的气缸末端，一方面作为气缸轴与传感检测元件的连接载体，另一方面也能承担小负载的动力传递，当气缸推出时，轴端构件带动传感元件到达检测位置，弧形抱夹的结构能缓冲气缸动作到行程末端时的微小冲击，避免传感元件因为刚性冲击出现检测精度下降甚至损坏的情况。

　　构件的过渡曲面全部做了圆角处理，没有尖锐的棱角，既避免装配过程中划伤操作人员，也不会在动作过程中刮蹭周边的气管、线缆，减少现场的故障隐患。从结构受力的角度分析，环形嵌套部位与弧形抱夹部位的连接过渡段做了加宽处理，这个位置是整个构件受力最集中的区域，加宽后能有效分散气缸动作时的扭转应力，避免长期往复动作后出现金属疲劳断裂的问题，过渡段的平面度控制在0.05mm以内，保证传感元件安装后检测面与气缸动作方向的垂直度，减少检测误差。在不同规格气缸的适配性上，这款结构的尺寸设计预留了一定的调整余量，抱夹结构的开口尺寸在紧固件的调节范围内，可以适配直径公差在±0.5mm以内的传感元件柱体，不需要针对微小的尺寸差异重新开模制作，降低了现场备件的储备成本。对于设备维护人员来说，这种一体化的轴端构件拆装非常便捷，只需要松开抱夹的紧固件和轴端的固定螺钉，就能快速完成构件的更换，不需要拆解气缸周边的其他部件，能有效缩短产线的故障停机时间。在气动系统的长期运行过程中，气缸轴端难免会出现微小的转动，这款构件的环形嵌套结构内侧设计了微小的防滑纹路，配合端面的定位凸点，能有效防止构件相对于气缸轴发生周向转动，保证传感元件的检测方向始终保持在设定角度，不会因为长期运行出现检测位置偏移导致的产线误报警。
