汽车改装用螺旋弹簧减震支柱结构

　　这套螺旋弹簧与阻尼筒集成的减震支柱结构，目前大量应用在民用乘用车的悬架系统以及性能车改装领域，是连接车身与转向节的核心承载传力部件，既要承担车身垂直方向的载荷传递，也要过滤路面颠簸带来的冲击，同时在车辆过弯时提供足够的支撑刚度抑制侧倾，急加速与制动时也能控制车身的俯仰姿态，直接影响车辆的行驶操控性与乘坐舒适性。

　　从实际装车的场景来看，这类结构多用于麦弗逊式前悬架以及部分车型的后独立悬架，上端通过塔顶胶座连接车身轮拱内侧的安装位，下端通过叉形或者孔位结构固定在转向节的支座上，整套部件的安装边界需要匹配轮拱内部的空间，避免转向过程中与轮罩、半轴、刹车管路发生运动干涉，设计时需要预留足够的跳动行程，保证弹簧压缩到极限位置时阻尼筒不会触底，拉伸到最长位置时弹簧不会从支座上脱出。

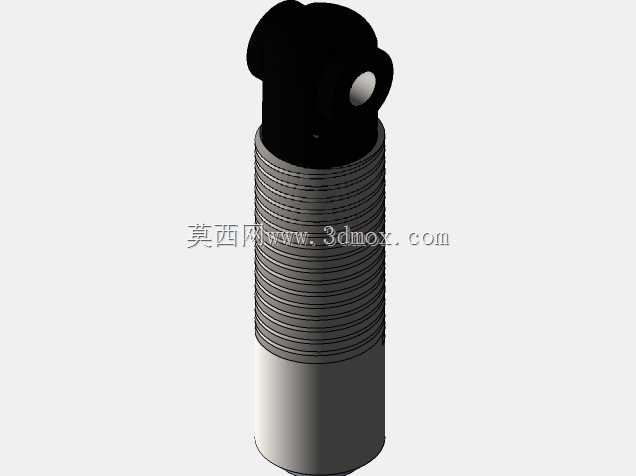

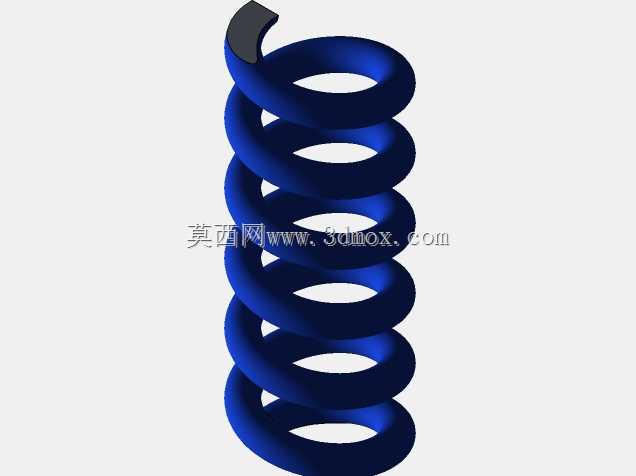

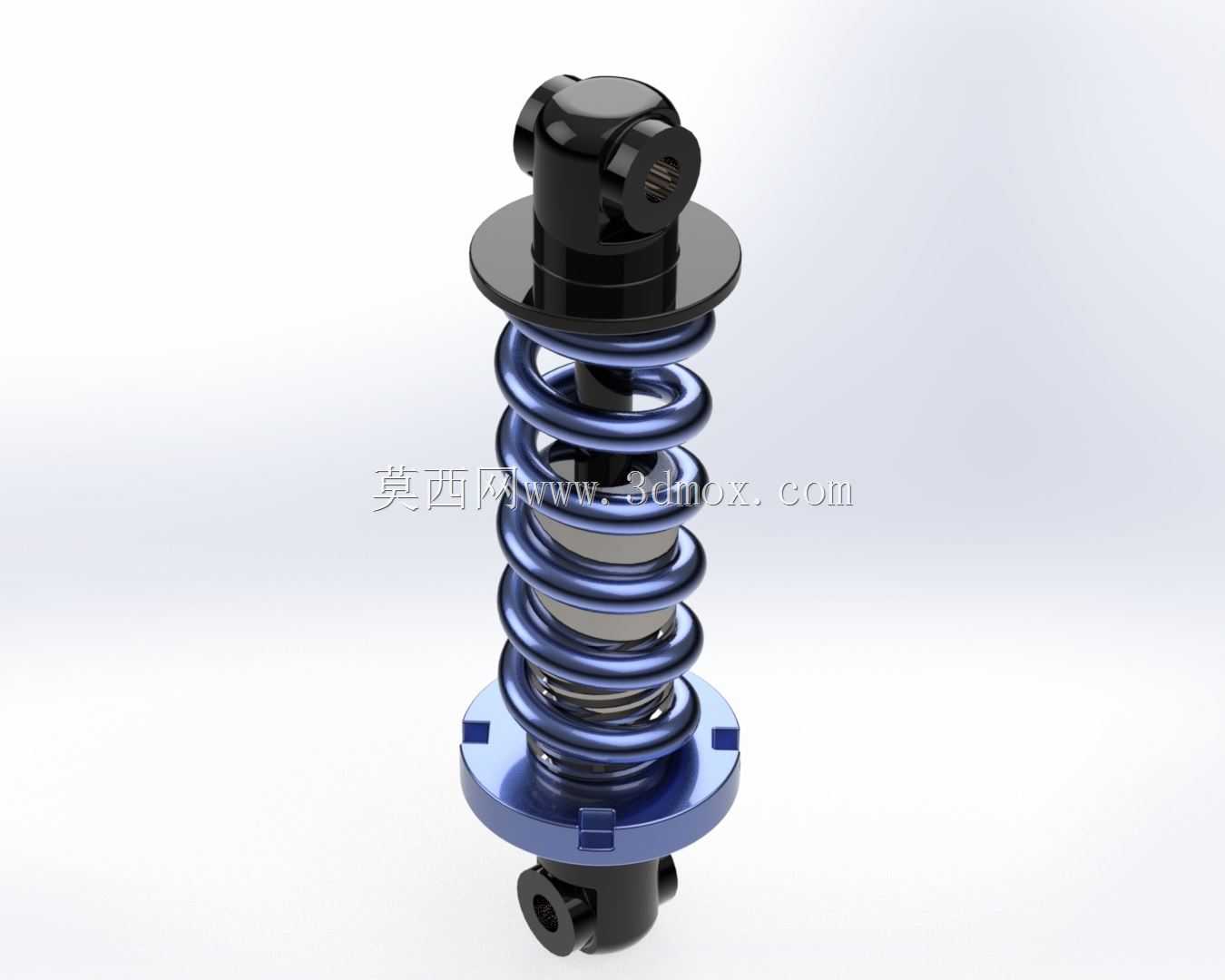

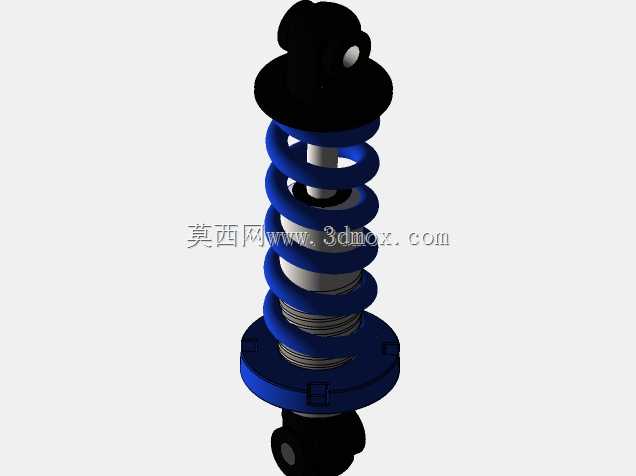

　　结构设计上采用了阻尼筒与螺旋弹簧同轴布置的方案，弹簧上下两端都有对应的弹簧座定位，下端弹簧座直接固定在阻尼筒的外筒壁上，上端弹簧座通过平面轴承与顶胶连接，转向时弹簧可以随转向节一同转动，避免弹簧发生扭转应力。阻尼筒内部采用液压阻尼结构，通过活塞上的阀系控制油液在不同腔室之间的流动速度，以此提供不同压缩、拉伸行程下的阻尼力，匹配弹簧的刚度参数，避免弹簧压缩回弹时出现多余的余震。弹簧的刚度选择需要匹配车辆的整备质量以及使用场景，日常代步取向的车型会选择刚度偏低的弹簧搭配阻尼偏小的阀系，提升颠簸路面的滤震表现，赛道或者激烈驾驶取向的改装场景则会选用更高刚度的弹簧，同时搭配阻尼可调的阻尼筒，降低车辆过弯时的侧倾幅度，提升轮胎的贴地性能。

　　细节结构上，上下两端的连接头都采用了带橡胶衬套的铰接结构，橡胶衬套可以过滤路面传来的高频细碎振动，避免振动直接传递到车身引发内饰异响，同时衬套的径向刚度可以提供一定的形变余量，抵消悬架跳动过程中产生的微小角度偏差。弹簧表面做了喷塑或者电泳处理，抵御行车过程中泥水、砂石的侵蚀，避免弹簧出现锈蚀引发的应力断裂，阻尼筒的活塞杆表面做了镀铬处理，提升表面硬度与光洁度，减少油封的磨损，延长阻尼筒的使用寿命。弹簧座上设计了专门的弹簧定位凸台，安装时弹簧的末端可以卡入凸台内，避免弹簧受力时发生旋转位移，保证弹簧的受力始终沿轴向传递，不会出现偏载导致的弹簧弯曲或者阻尼筒偏磨。

　　在建模过程中需要重点关注各部件的运动配合关系，弹簧的并圈长度、自由长度、刚度参数需要和阻尼筒的行程做匹配，上下安装点的距离在车辆空载、满载、极限压缩、极限拉伸四个状态下的尺寸需要反复校核，确保所有运动状态下各部件都不会发生硬接触干涉。同时要考虑装配工艺性，弹簧安装时需要使用专用工具压缩弹簧才能装入上下弹簧座，设计时要预留弹簧压缩后的装配空间，避免出现装配干涉的问题。阻尼筒的外筒直径、弹簧的中径尺寸需要匹配轮毂的ET值以及刹车卡钳的尺寸，避免改装大尺寸刹车卡钳时与弹簧或者阻尼筒发生碰撞，很多改装场景下还会配套设计专用的弹簧座调整结构，通过改变弹簧座的高度来调整车身的离地间隙，满足不同用户对车身高度的调整需求，这类调整结构需要具备足够的锁止能力，避免车辆行驶过程中螺纹松动导致车身高度发生变化，引发行驶安全问题。

　　日常使用中这类部件需要定期检查阻尼筒是否出现漏油、弹簧是否出现裂纹、衬套是否出现老化开裂的问题，一旦阻尼筒漏油会导致阻尼力下降，车辆过颠簸路面时会出现多余的弹跳，高速行驶时稳定性会明显下降，弹簧出现裂纹如果没有及时发现，行驶过程中发生断裂会直接导致悬架失效，引发严重的安全事故。
