哈雷戴维森定制款摩托制动踏板结构

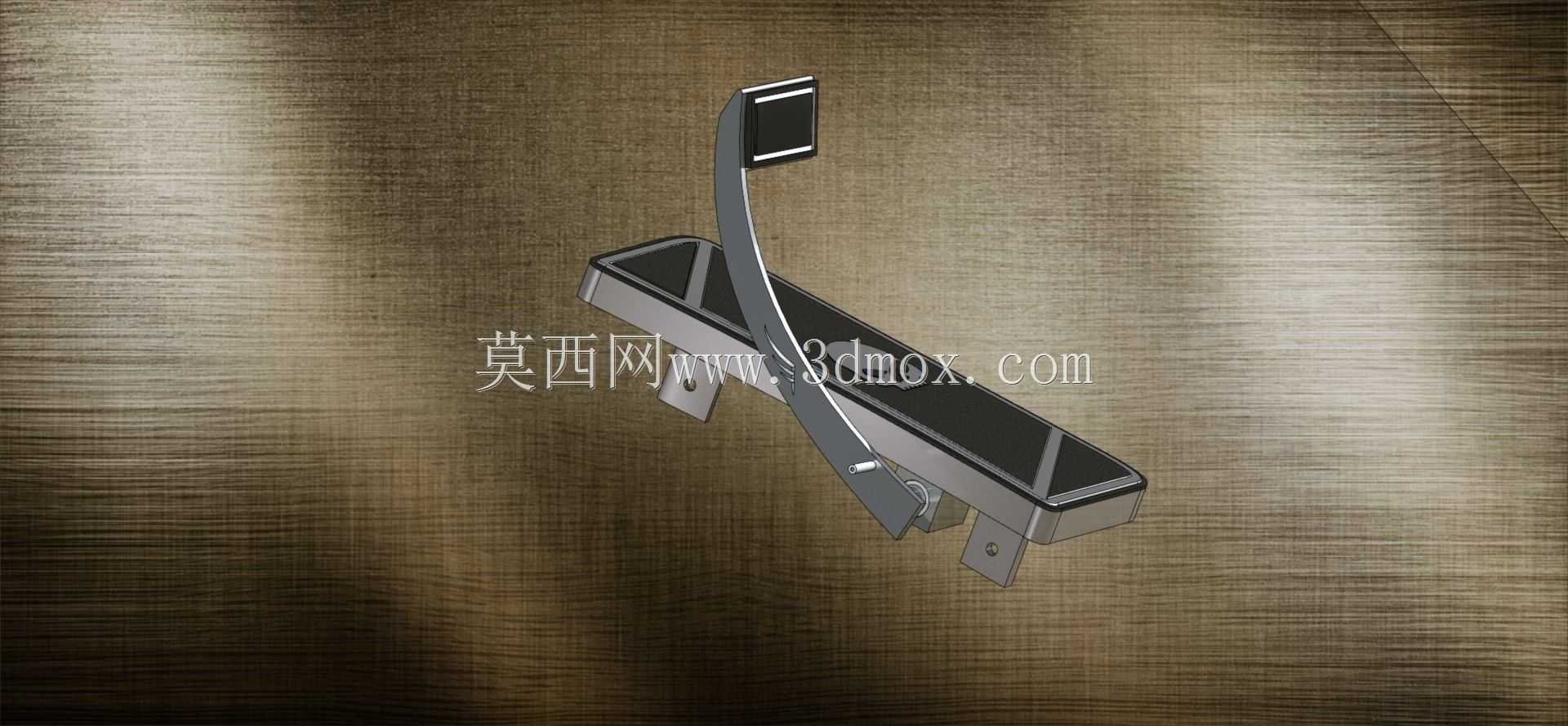

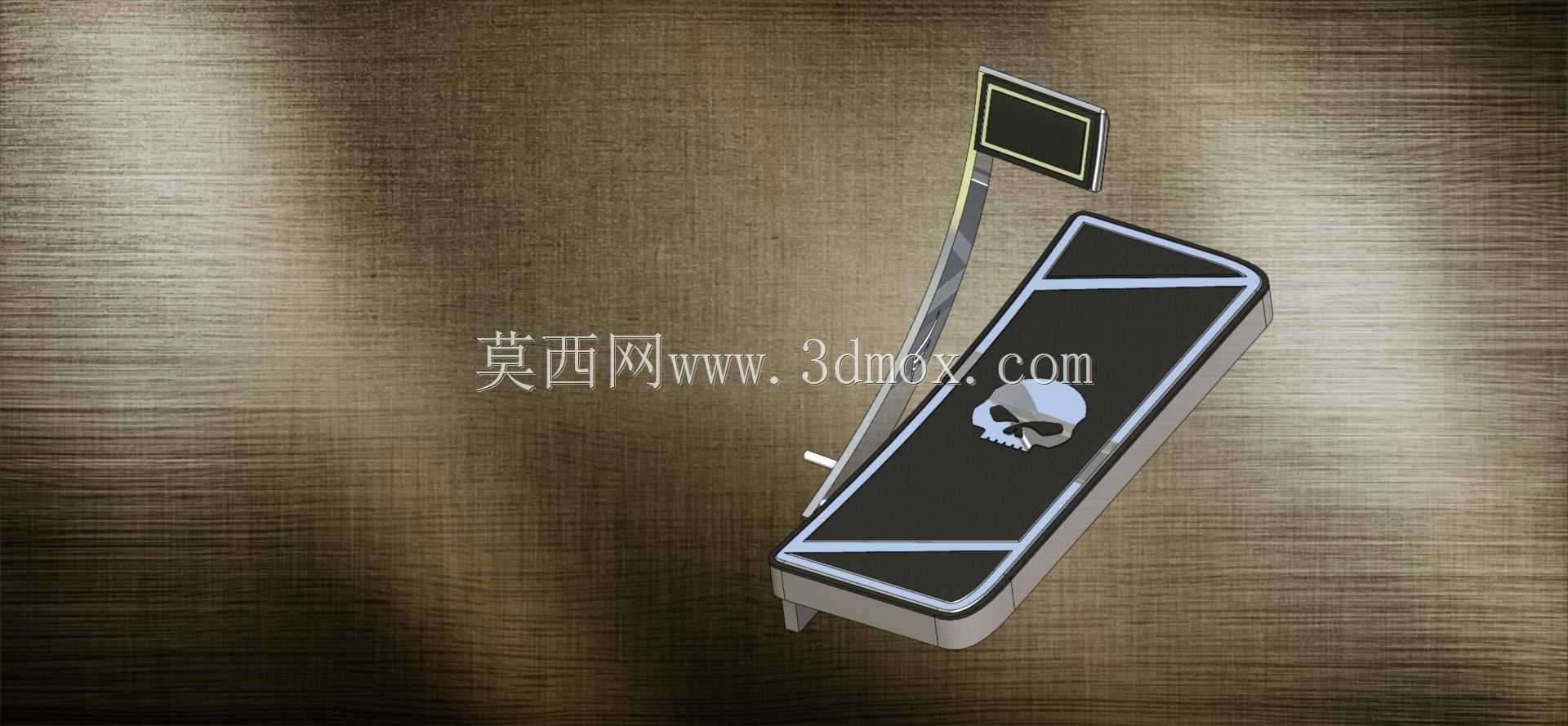

　　这款定制制动踏板的设计，首先要适配哈雷戴维森巡航车型的骑乘姿态——巡航车骑手脚部放置位置靠前，腿部舒展角度大，常规量产踏板的踩踏面倾角和支撑面积很难兼顾长时间骑行的脚部舒适度与紧急制动的发力效率，所以在设计初期就把踩踏面的倾角做了3度的调整，比原厂踏板更贴合巡航状态下脚面的自然摆放角度，避免长时间骑行时脚踝处于紧绷的弯折状态。踏板主体采用抛光钢制结构，表层做了黑化封釉处理，既保留金属加工后的质感，也能应对日常骑行中泥水、砂石的侵蚀，减少锈蚀风险，踩踏面的几何线条做了切角包边处理，边缘没有尖锐棱角，避免骑手挪脚时被剐蹭，表面嵌入的防滑纹理区域做了微凸处理，即使鞋底沾有雨水或油污，也能保证脚部与踏板之间有足够的摩擦力，

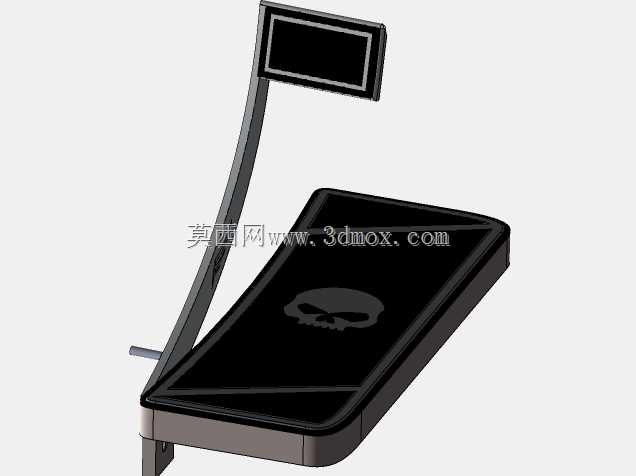

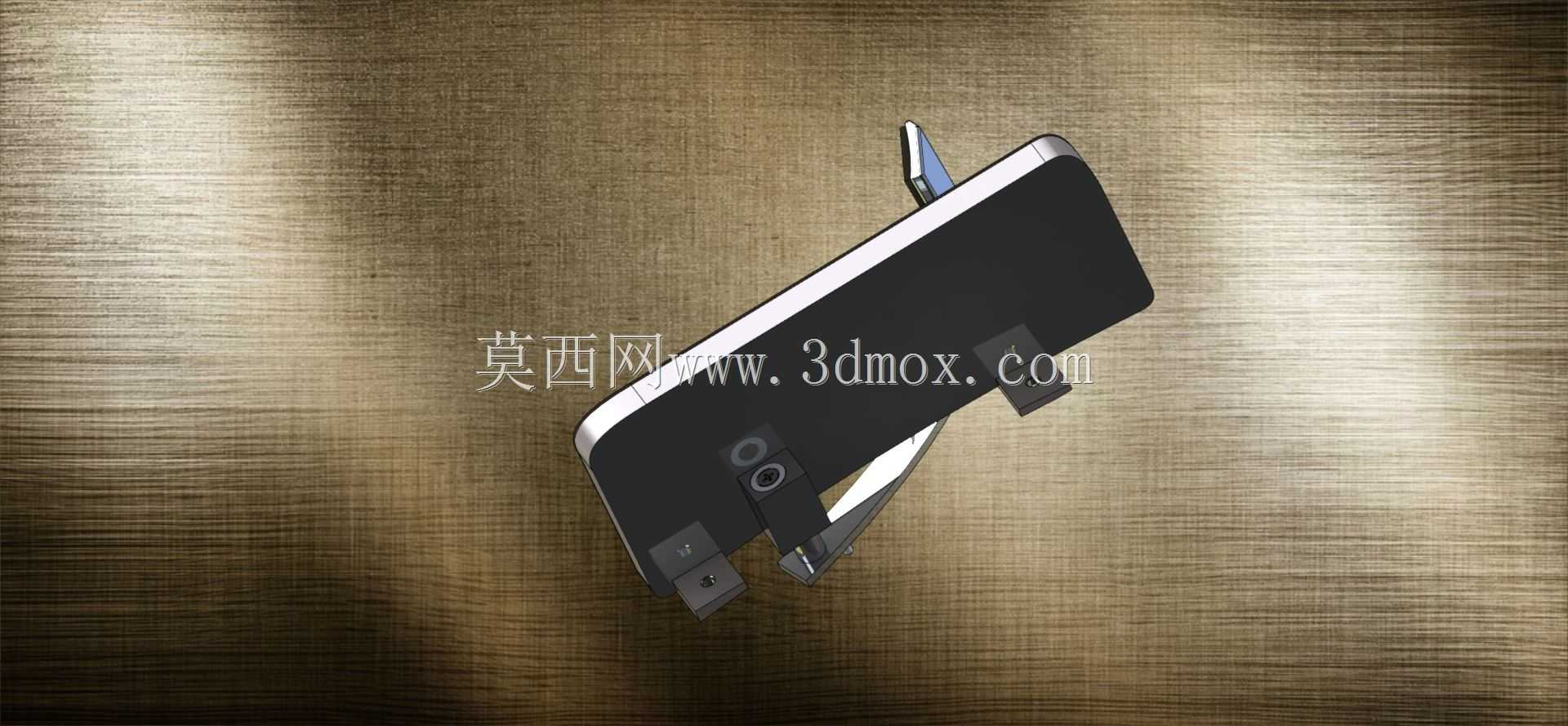

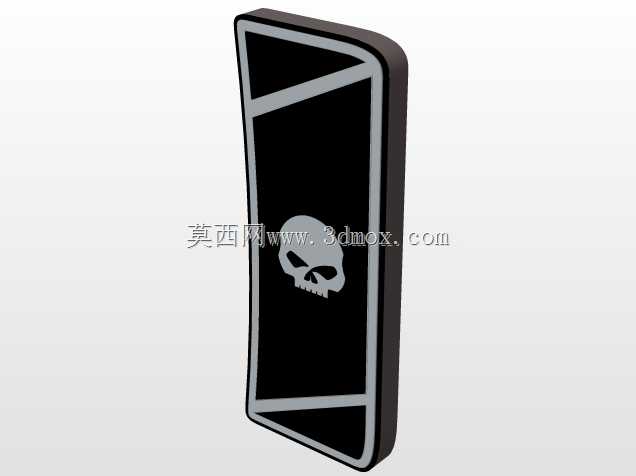

　　不会出现制动时脚滑的安全隐患。从安装边界来看，这款踏板的安装孔位完全匹配哈雷戴维森对应车型的制动摇臂接口，安装座的厚度控制在8mm，不需要对原车的制动连杆做任何切割或焊接改动，直接替换原厂踏板即可完成安装，整体外伸长度比原厂踏板多12mm，给脚型偏大的骑手留出更充足的踩踏空间，同时不会超出车身侧方的突出边界，不会影响车辆倾斜过弯时的离地间隙，避免压弯时踏板剐蹭地面引发危险。设计过程中还考虑到了改装用户的审美需求，踏板表面的几何装饰线条做了内嵌式处理，搭配标志性的骷髅标识元素，契合美式巡航车的改装文化风格，同时这些装饰槽的深度控制在1.5mm，不会积存泥沙，日常清理只需要高压水枪冲洗即可，不会因为装饰结构增加后期维护的难度。

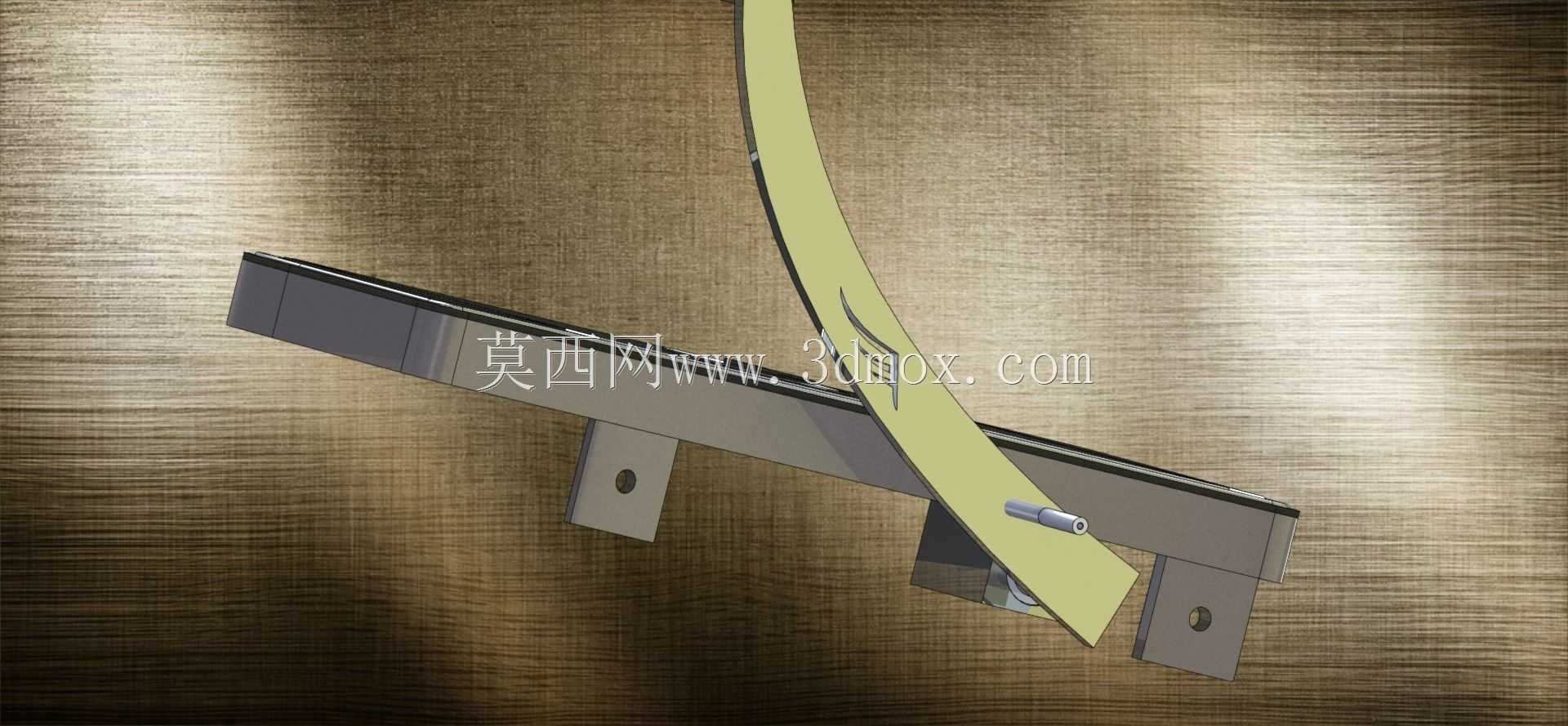

　　踏板与制动摇臂连接的销轴部位做了衬套过盈配合设计，衬套采用自润滑铜基材质，长期使用不会出现松旷异响，销轴的锁紧结构采用开口销防松设计，即使在高频制动震动的工况下，也不会出现连接松动的问题，保证制动操作的可靠性。从受力结构来看，踏板主体的内部做了加强筋布局，在踩踏受力最大的中部区域，板材厚度比边缘区域厚2mm，能够承受最大1200N的瞬时踩踏力，即使紧急制动时骑手全力踩下踏板，也不会出现结构变形或断裂的问题，同时整体重量控制在320g，比同尺寸的铸铝踏板强度更高，重量却没有明显增加，不会给制动摇臂增加额外的往复运动负载，保证制动操作的手感跟原厂状态保持一致，不会出现踏板过重导致的制动操作迟滞。在制造工艺层面，

　　这款踏板的主体结构采用激光切割下料后数控折弯成型，焊接部位采用氩弧焊满焊后打磨抛光，保证焊接位置的强度与外观平整度，表面处理先做整体抛光去除加工痕迹，再做哑光黑化涂层，最后对装饰线条和标识区域做高光铣边处理，形成明暗对比的视觉效果，既满足结构强度要求，也兼顾改装部件的外观质感。实际装车测试中，这款踏板的踩踏行程与原厂踏板完全匹配，制动灯触发的行程点跟原厂设定一致，不需要调整制动开关的位置，安装后即可正常使用，踩踏时的受力点刚好位于脚掌心的位置，制动发力时不需要刻意调整脚部位置，长途骑行时脚部可以自然搭在踏板上，不需要刻意维持姿势，有效降低骑行疲劳感。针对橡胶缓冲部件的设计，踏板与安装座连接的位置设置了橡胶减震垫，能够过滤车辆行驶过程中传递到踏板的细碎震动，避免脚部长时间受震出现发麻的情况，橡胶垫的硬度选择邵氏65度，既能够有效滤震，也不会因为过软导致制动时出现踏板虚位，保证制动操作的反馈感清晰直接。
