沃尔沃D2-75电动车液压冲模工装结构

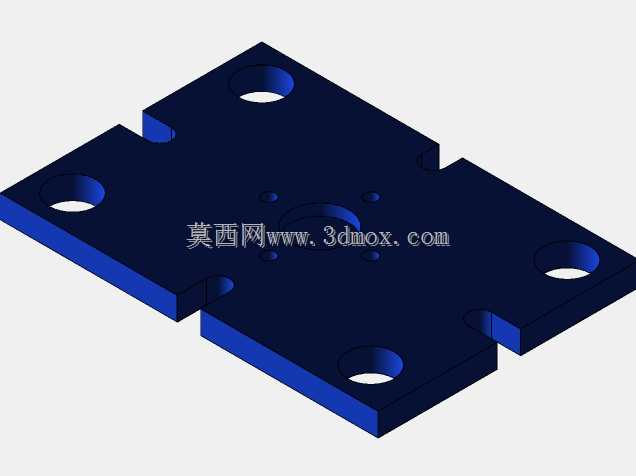

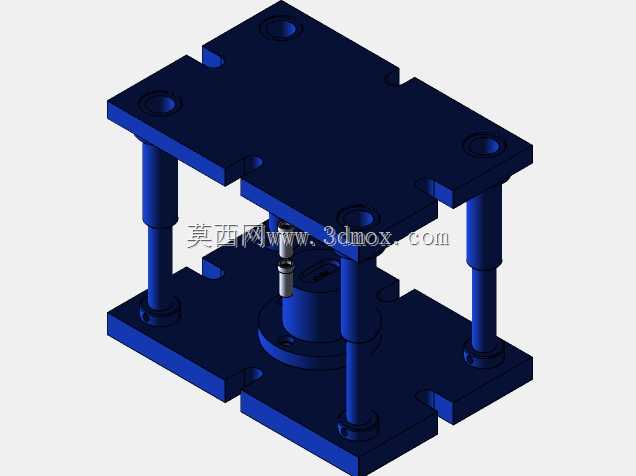

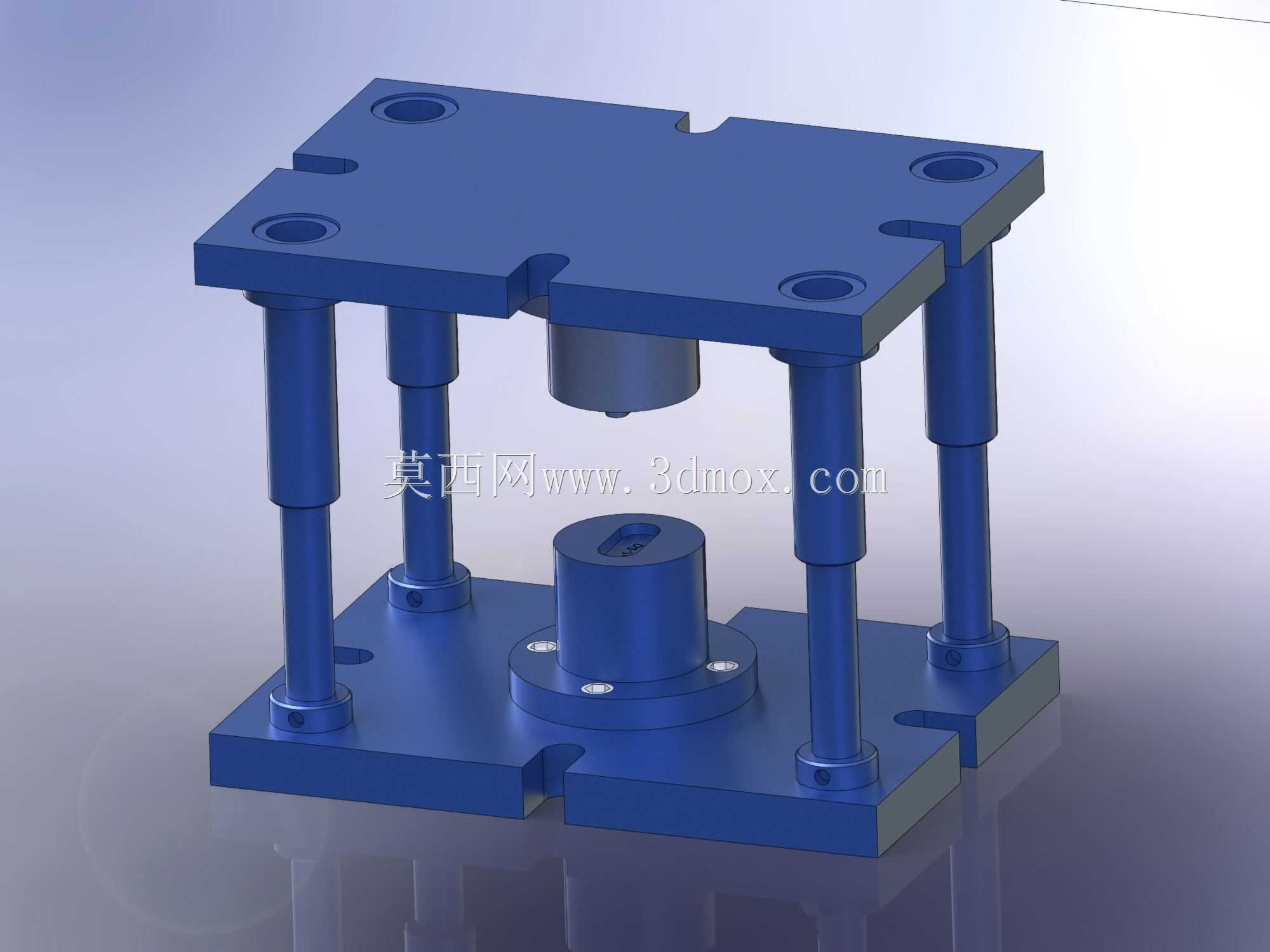

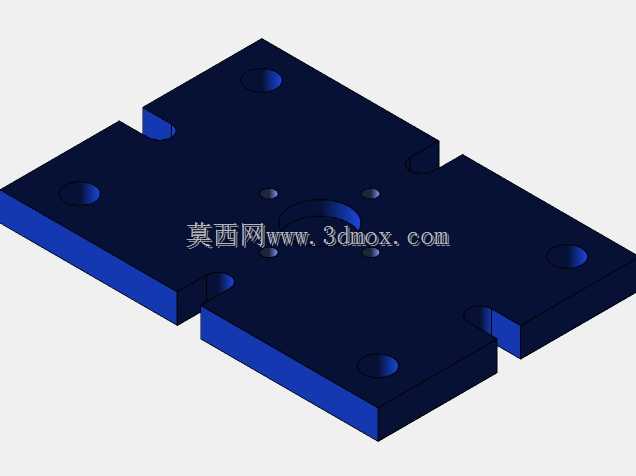

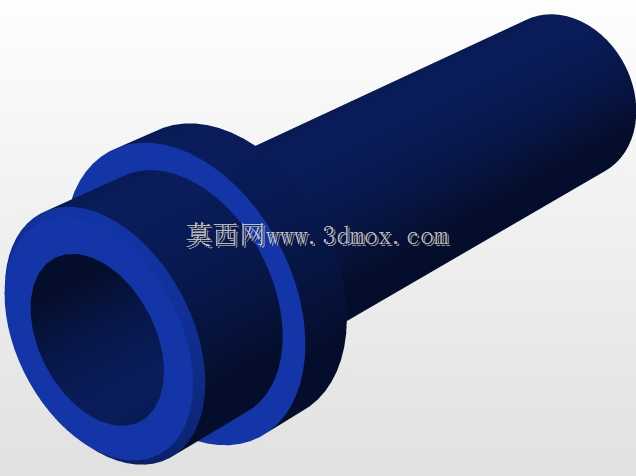

　　这套液压冲压工装结构，主要应用在新能源汽车小尺寸金属结构件的冲压成型工序中，适配沃尔沃D2-75纯电车型的部分薄板类连接件加工场景，在整车零部件冲压线的小工位单元里承担局部压型、冲孔或者铆接前的预压定位工序。从结构布局来看，整体采用四柱式导向承载框架，上下模座均为带安装缺口的板式结构，四个角位的导柱导套组件承担合模过程中的导向精度控制，导柱采用分段式台阶设计，既可以限制开模最大行程，也能在合模终了阶段提供精准的定位支撑，避免冲压过程中出现侧倾偏移。上下模座的四个角位预留了通孔安装位，既可以通过T型螺栓固定在压力机工作台面，也能适配小型液压站的独立安装场景，模座侧边的缺口设计是为了适配生产线的物料输送轨道，

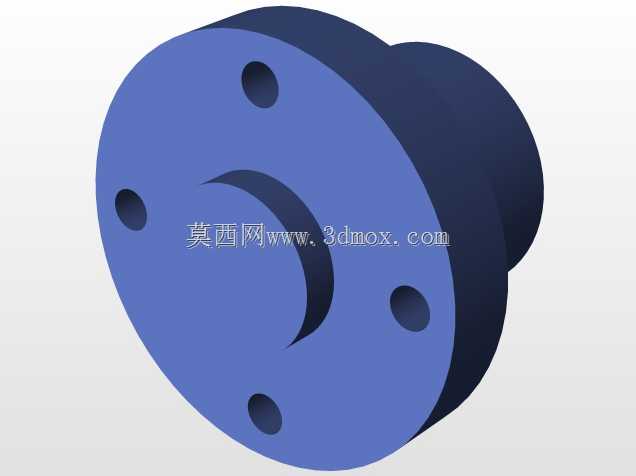

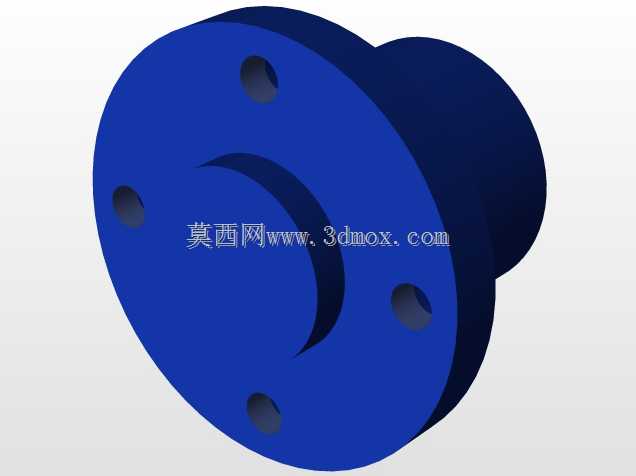

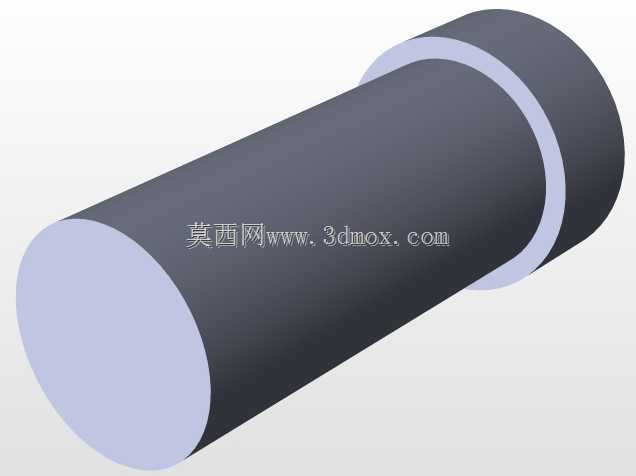

　　方便冲压前后的工件快速上下料，减少人工取放件的操作空间占用。上模部分的核心执行元件为中部的圆柱形液压冲头，冲头与上模座采用法兰式连接，方便根据不同的冲压工序更换对应规格的冲头组件，冲头的行程范围通过导柱的台阶高度进行硬限位，同时可以配合液压系统的压力参数调整，适配不同厚度板材的冲压载荷需求。下模部分对应冲头的位置设置了带定位销的凹模座，凹模座通过内六角螺钉固定在下模座中部，三个均匀分布的定位销可以快速适配对应工件的定位孔，保证每次放件的位置精度控制在0.02mm以内，避免冲压偏位导致的零件报废。从安装边界来看，整体结构的长宽尺寸控制在小型压力机的工作台面适配范围内，四柱的跨距设计预留了足够的工件放置空间，

　　同时不会因为跨距过大导致模座受力变形，模座厚度经过受力校核，在最大10吨冲压载荷下，模座平面的变形量不超过0.01mm，保证冲压面的平面度要求。设计过程中优先考虑了工装的快换属性，所有连接螺钉均采用标准内六角规格，导套与模座采用过盈配合加厌氧胶固定，日常维护只需要定期检查导柱的润滑情况以及冲头的磨损量，不需要整体拆解模座。在实际生产线应用中，这类小型液压冲压工装可以直接集成在自动化冲压线的单工位上，配合机械臂完成自动上下料，也可以作为独立工位配合手动液压站完成小批量试制件的加工，相比大型整体冲压模具，这类模块化工装的开发周期更短，改造成本更低，适合新能源车型研发阶段的小批量零件生产需求，当工件结构出现小幅度调整时，

　　只需要更换对应的冲头和凹模镶块，不需要重新制作整套模座，大幅降低了试制阶段的工装投入成本。导向结构的设计上，导柱表面采用镀硬铬处理，硬度达到HRC58-62，配合铜基石墨导套，在无额外润滑的情况下也能保证上万次合模的精度保持性，避免频繁加注润滑油带来的工件污染问题，适配汽车零部件生产的清洁度要求。上下模座的材质选用45号钢调质处理，调质硬度达到HB220-250，既保证足够的结构强度，也具备一定的韧性，避免冲压过程中出现模座开裂的问题，冲头和凹模镶块则采用Cr12MoV模具钢淬火处理，硬度达到HRC58-60，保证冲压刃口的使用寿命，正常生产情况下单次刃磨可以完成3万次以上的冲压作业。
