框架式液压压装成型设备结构设计

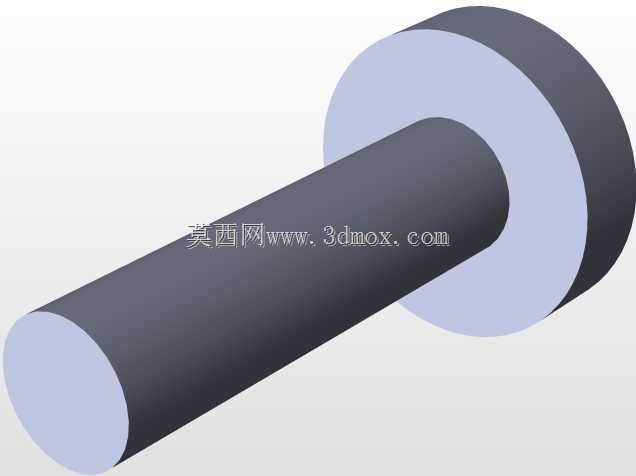

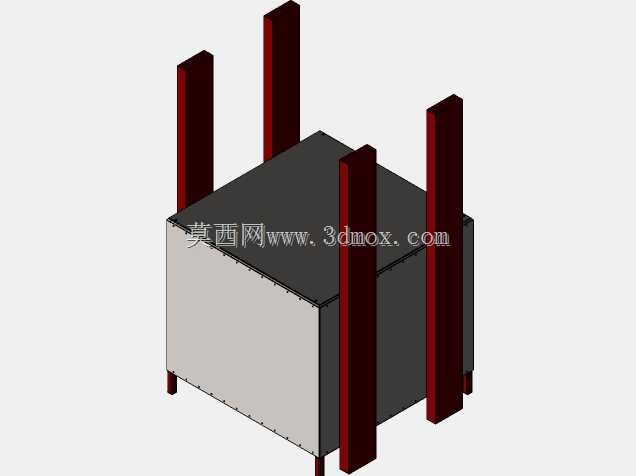

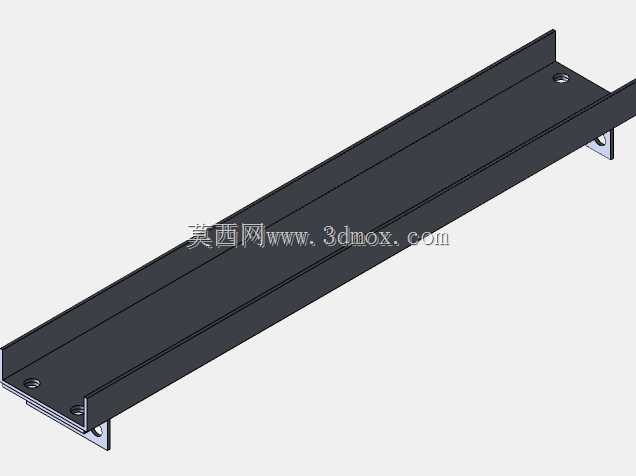

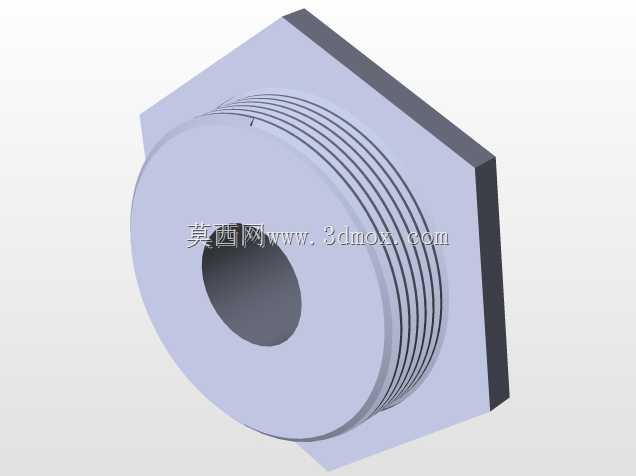

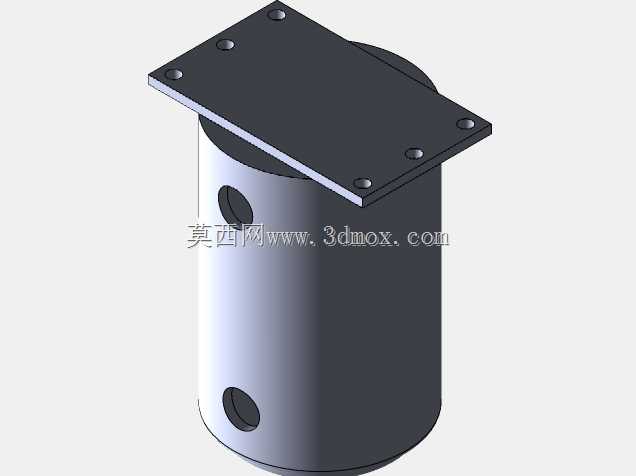

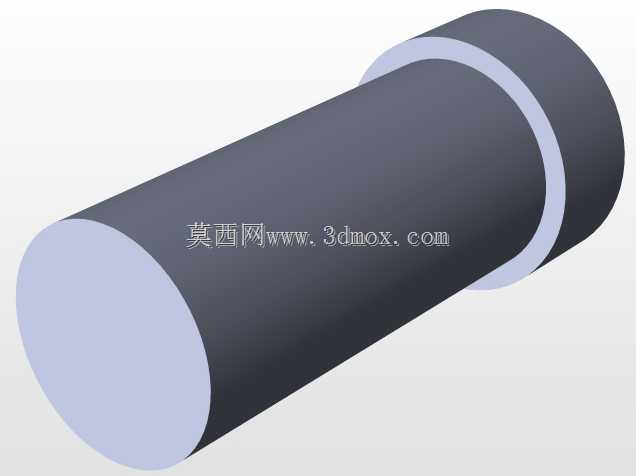

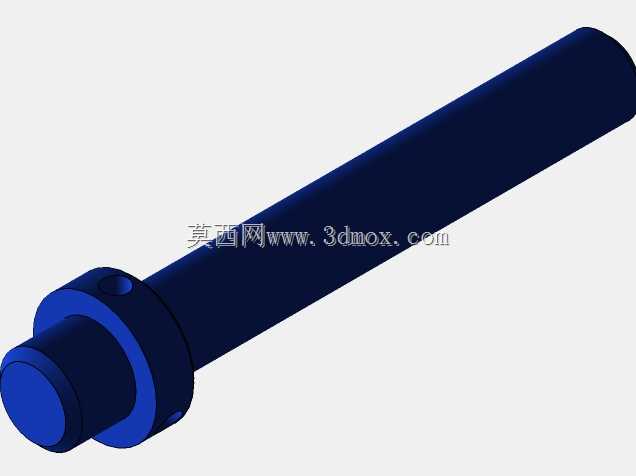

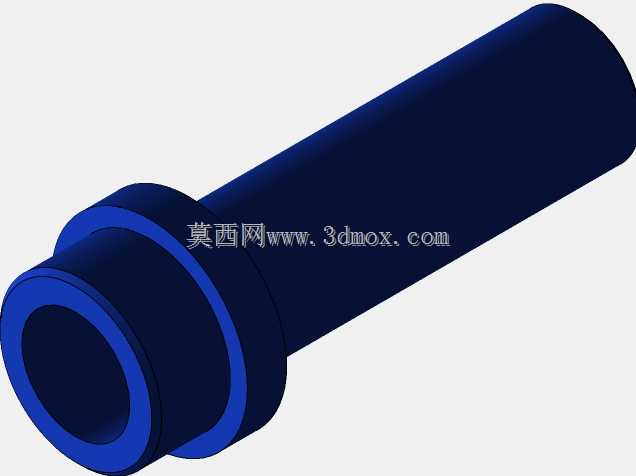

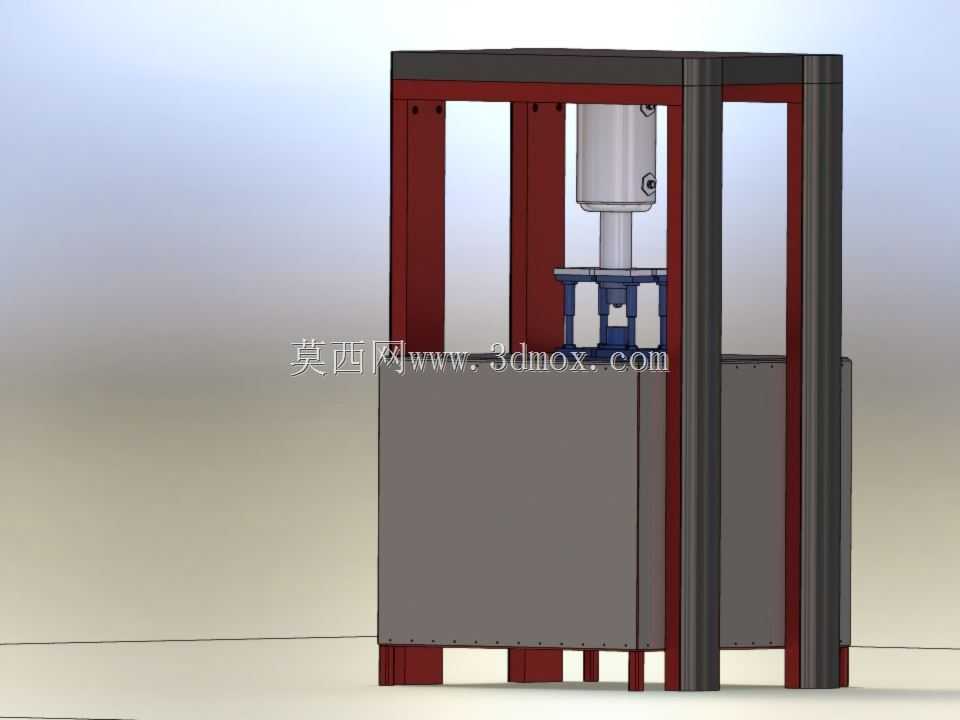

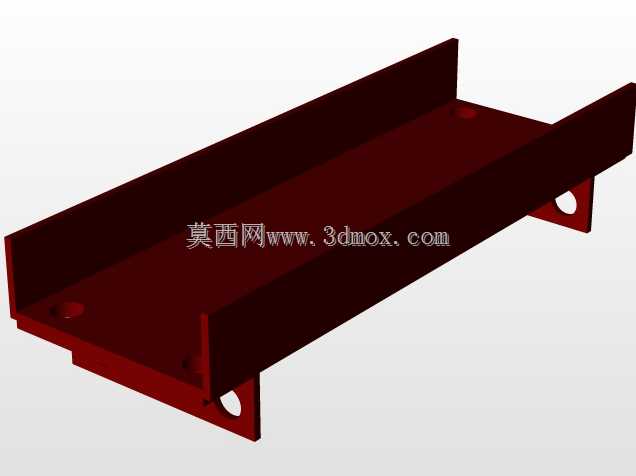

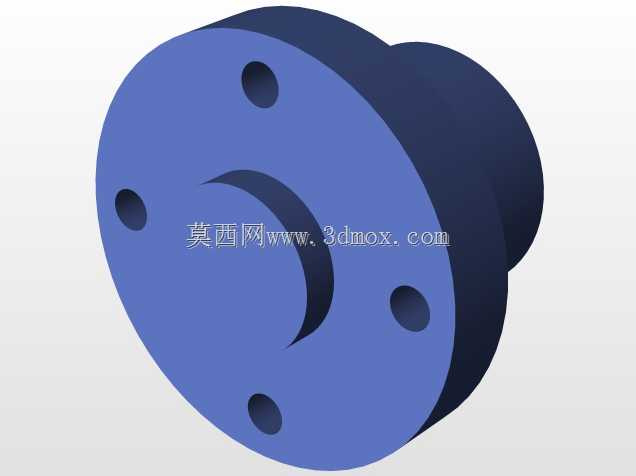

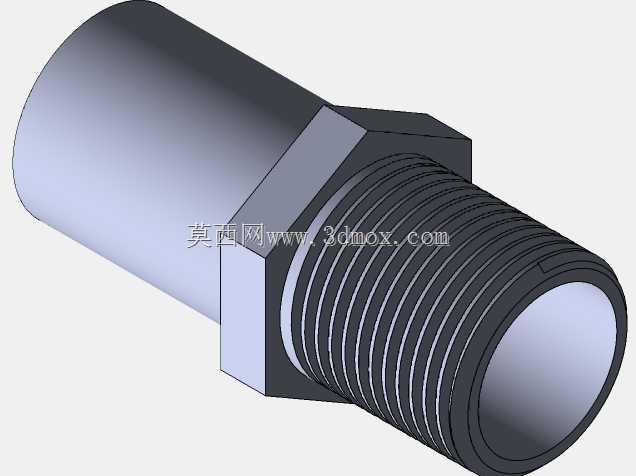

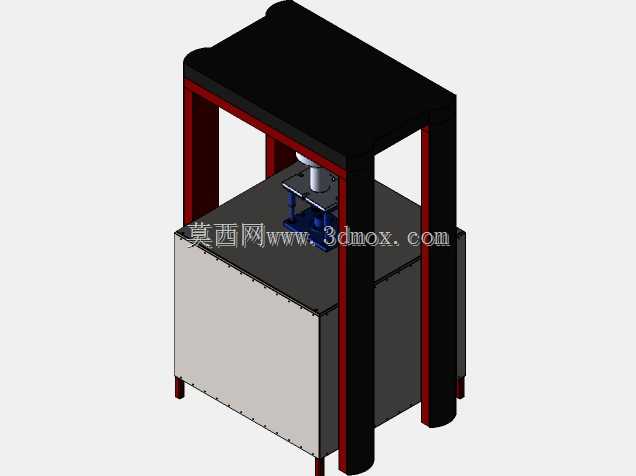

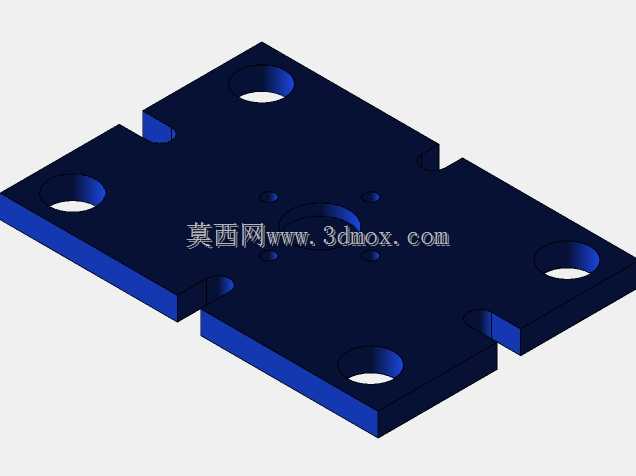

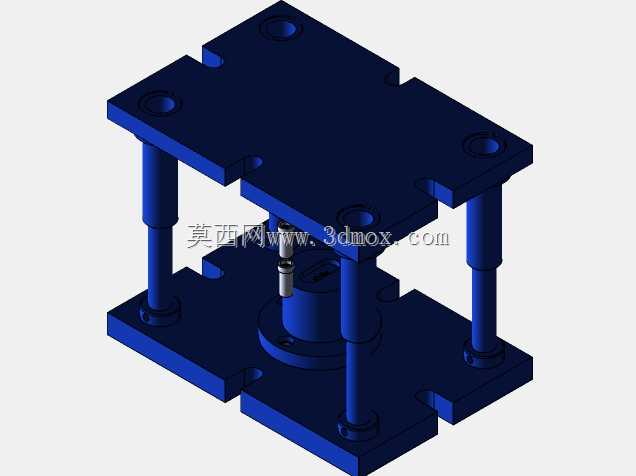

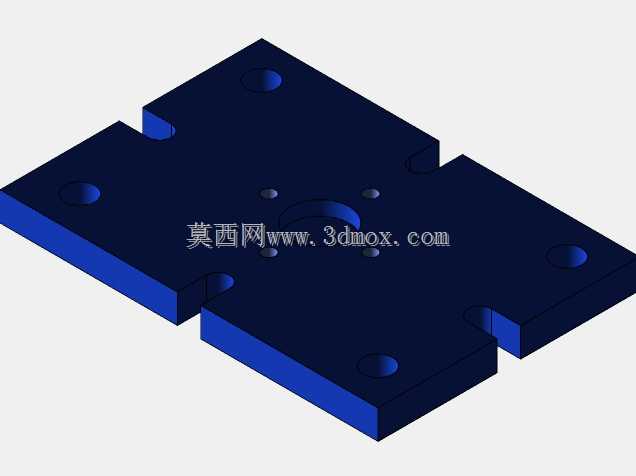

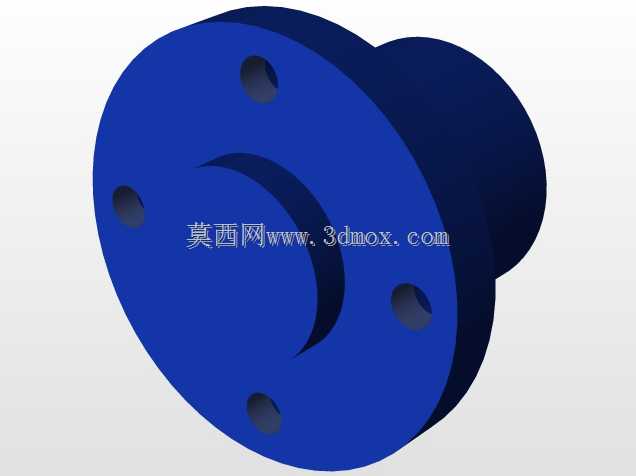

　　这套框架式液压压装设备的三维结构，核心围绕中小吨位零部件压装、浅拉伸成型的车间实际工况搭建，日常可覆盖五金零件铆接、轴承压装、小型板材校形、粉末件压制成型等多类作业场景，在机加工车间、五金制品生产线、汽配零部件修配工位都能适配。从结构布局来看，设备采用双立柱加前后侧围的框架式承载结构，四根竖向承重构件采用矩形截面型材拼接，上下横梁通过螺栓组与立柱锁止形成封闭受力环，相比单臂式压机，这种框架结构的抗偏载能力更强，在工件放置偏离压头中心15%的工况下，立柱的侧向变形量能控制在0.2mm以内，可有效避免压头偏磨、工件压装精度超差的问题。设备上部的主油缸采用法兰式安装固定在上横梁中心位置，油缸活塞杆端部连接快换式压头接口，

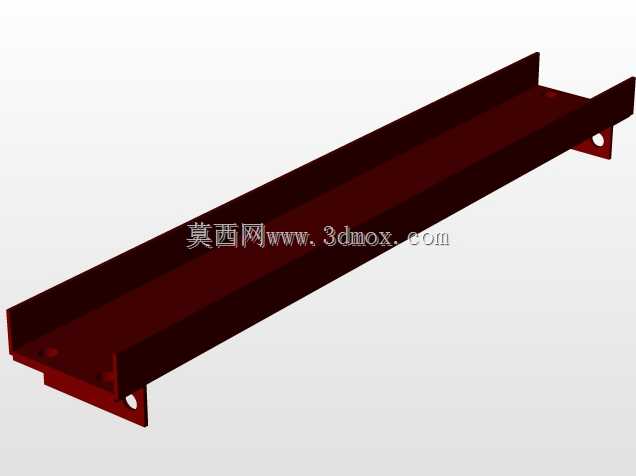

　　可根据不同作业需求更换平压头、V型压块、仿形工装座，无需拆解油缸连接结构，换型时间可控制在10分钟以内。压头下方设置带T型槽的移动工作台，工作台面的T型槽采用标准间距布置，可直接适配通用工装夹具的安装固定，工作台底部设置线性导向滑块，可沿机身下部的导轨前后拉出，方便大型工件的吊装上下料，拉出行程预留了300mm的操作空间，作业人员无需探身到机架内部即可完成工件装夹，能有效降低作业安全风险。机身下部的箱体结构一方面作为液压站的安装舱，将油泵、阀组、油箱集成在机身内部，减少设备的整体占地面积，相比分体式液压站的压机，整体占地空间可缩减30%左右；另一方面箱体上部的台面可作为临时工装放置区，方便作业人员随手取用换型工装、检测量具。

　　设备的安全防护设计上，在机架前后操作侧预留了安全光栅的安装位置，建模时已经预留了光栅支架的安装孔位，现场安装时无需二次打孔加工；两侧的侧围板采用半封闭结构，既可以防止压装过程中铁屑、润滑油飞溅，又不会遮挡作业人员观察压装过程的视线。从安装边界来看，设备整体的横向宽度控制在1.2米以内，纵向深度不含工作台拉出状态为0.9米，整体高度2.1米，对车间厂房的层高要求低，普通标准厂房即可安装，设备底部预留了四个地脚螺栓安装孔，可直接通过膨胀螺栓固定在硬化地面上，无需做额外的设备基础，适合小型加工车间的灵活布局。设计过程中针对压装作业的受力特性，对上下横梁的受力点做了加强筋布局优化，在油缸安装座、工作台支撑位置的筋板采用米字型布置，

　　在保证整体刚性满足10吨额定压装力的前提下，相比传统的井字筋结构，整体机身重量降低了12%左右。液压管路的布置全部沿立柱内侧的走线槽排布，避免管路外露被工件磕碰，同时预留了压力检测接口，可直接外接压力传感器实现压装力的实时监控，适配有压装力数据追溯需求的汽配、电子零部件压装场景。操作按钮盒的安装位置设置在机架右侧的立柱上，高度距离地面1.1米，符合站立作业的人机工程学要求，作业人员无需弯腰即可完成压装、回程、急停的操作。
